I.C.T-SS430
I.C.T
| Cantidad: | |
|---|---|

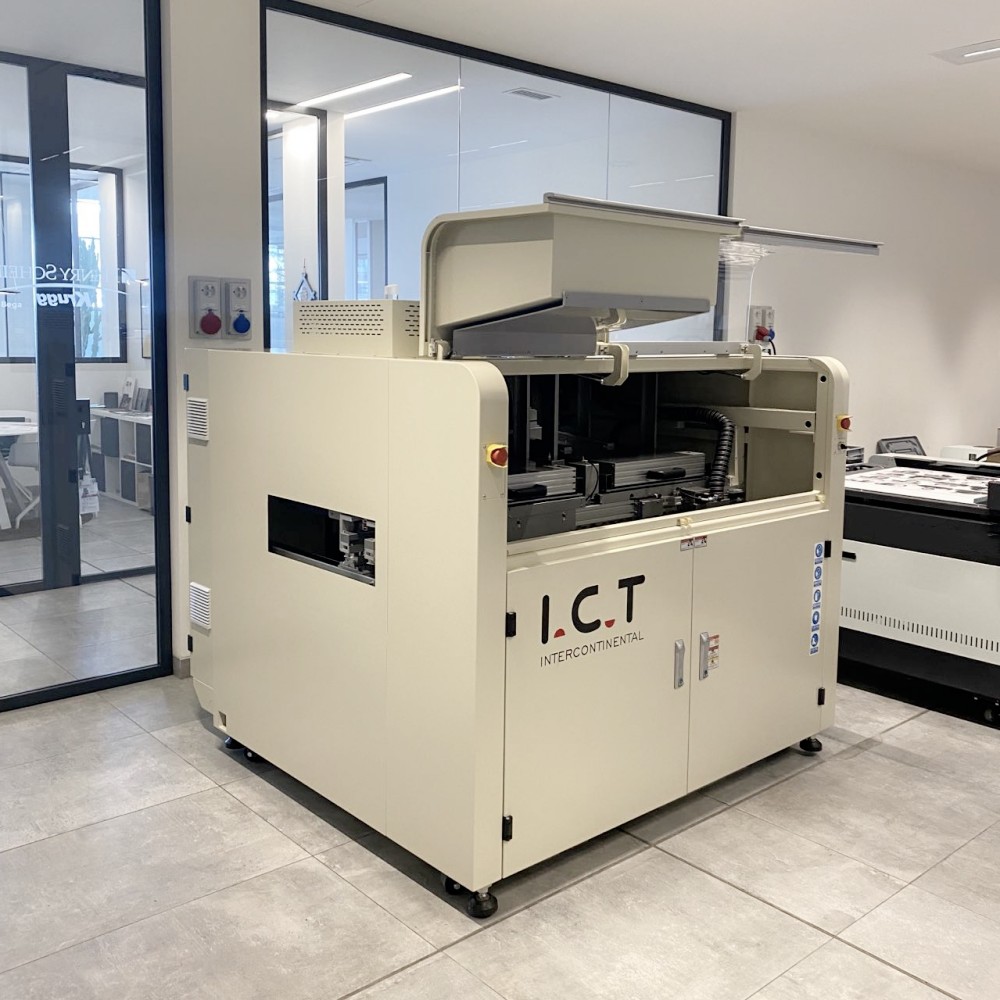

| Máquina de soldadura de olas selectivas fuera de línea
La máquina de soldadura por onda selectiva fuera de línea SS550P1, desarrollada por I.C.T en China, es una solución de primer nivel para soldadura de orificios pasantes en PCB. Ideal para DIP y necesidades de alta confiabilidad, como la electrónica automotriz, mantiene los PCB fijos mientras mueve la plataforma de pulverización y soldadura para mayor precisión.
El control total de la PC permite guardar configuraciones como la temperatura y el tipo de flujo, lo que garantiza resultados repetibles. Su diseño modular se adapta a varios diseños, con calibración automática de onda y alineación CCD que aumentan la calidad. Como máquina de soldadura por ola selectiva PCB, es perfecta para talleres pequeños y medianos. Los 26 años de experiencia de I.C.T respaldan su confianza y desempeño globales.
| Lista de equipos de línea DIP
La máquina de soldadura por onda selectiva DIP cuenta con un sistema de flujo confiable para una aplicación precisa. Utiliza una válvula de pulso alemana de alta frecuencia para rociar pequeños puntos de flujo con un contenido sólido inferior al 10 %, minimizando el desperdicio. Una bandeja recoge los residuos para facilitar la limpieza y la boquilla en una plataforma XY logra una precisión de 0,02 mm. Los tanques de presión mantienen un flujo constante, respaldados por componentes japoneses SMC. Los calibres visibles simplifican los ajustes, lo que lo convierte en una opción ideal para realizar soldaduras limpias y consistentes en espacios reducidos.
El sistema de precalentamiento de esta máquina de soldadura por ola selectiva fuera de línea prepara las placas de manera efectiva. Ofrece calefacción por infrarrojos inferior ajustable y aire caliente superior, cubriendo un área amplia y alcanzando los 150 °C en aproximadamente 15 minutos. El algodón de alta temperatura garantiza un calor estable, con piezas de primeras marcas para mayor durabilidad. El diseño enchufable sin herramientas reduce el tiempo de mantenimiento. Esta configuración garantiza soldaduras fuertes y reduce errores, ideal para producción a pequeña escala.
El sistema de soldadura sobresale con características avanzadas en la máquina de soldadura por ola selectiva PCB. Una bomba PRECÍMETRO sueca mantiene estable la onda de soldadura, con software que controla las temperaturas y el flujo de N2. La olla de acero inoxidable con revestimiento anticorrosión se calienta rápidamente con hierro fundido, mientras que el N2 reduce la escoria para lograr juntas limpias. Maneja componentes complejos y ofrece resultados de alta calidad para aplicaciones DIP.
El sistema de transmisión garantiza un manejo suave PCB en esta máquina de soldadura por ola selectiva fuera de línea. Construido con perfiles y rodillos resistentes, soporta cargas de hasta 20 kg con abrazaderas laterales y superiores. Los motores japoneses lo impulsan de manera confiable y se adaptan a configuraciones modulares con facilidad. Este diseño compacto se adapta a talleres pequeños y mantiene un flujo constante para trabajos eficientes.
El control es sólido en la máquina de soldadura por ola selectiva DIP con un sistema PLC Keyence que cumple con los estándares CE. Las piezas globales y los cables Cat-6 garantizan un funcionamiento rápido y estable, con seguimiento de datos para controles de calidad. Se adapta a las necesidades crecientes, lo que lo convierte en una opción sólida para operaciones pequeñas que buscan precisión.
El sistema operativo simplifica el uso de esta máquina de soldadura por ola selectiva fuera de línea. La programación CCD guiada acelera la configuración, con modo de imagen para verificación de coordenadas y monitoreo en tiempo real. Elija idiomas como inglés o chino, con actualizaciones WiFi a través de MES. Los datos rastrean cada punto de soldadura, lo que facilita la capacitación de nuevos usuarios en configuraciones compactas.
| Especificación
| Máquina de soldadura de olas selectivas en línea | ||||
| Modelo | I.C.T SS540 | I.C.T SS550 | I.C.T SS550P1 | I.C.T SS550P2 |
| Modulares en línea | Pulverización + Precalentamiento y Soldadura | Pulverización + Precalentamiento + Soldadura | Spray + Precalentamiento + Soldadura + Soldadura | Spray + Precalentamiento + Soldadura + Soldadura + Soldadura |
| Sistema de soldadura | ||||
| Cantidad de boquillas | 1 | 1 | 2 | 3 |
| Cantidad de crisol | 1 juego | 1 juego | 2 juegos | 3 juegos |
| Olla Doble (Opción) | N / A | Opción | Opción | Opción |
| Potencia del crisol | 2,35 kw | 2,35 kw | 4,70 kw | 7.05kw |
| Sistema de flujo | ||||
| Tanque de almacenamiento de flujo | 1L | 1L | 2L | 2L |
| Soporte de flujo | Alarma de flujo, automático | |||
| Boquilla | Válvula de chorro de Alemania (pulverización puntual y lineal) 1 juego | |||
| Tamaño de boquilla de pulverización | 130um (opción de 180um, 210um) | |||
| Velocidad de pulverización | 0 ~ 20 mm/s | |||
| Velocidad de movimiento de la boquilla de pulverización | 0 ~ 400 mm/s | |||
| Sistema de precalentamiento | ||||
| Modo de precalentamiento | Aire caliente e ir | Aire caliente e ir | Aire caliente e ir | Aire caliente e ir |
| Área de precalentamiento | L500*W500mm | L500*W500mm | L500*W500mm | L500*W500mm |
| Zona de precalentamiento | Aire caliente superior: 2, IR inferior: 1 | |||
| Potencia de precalentamiento inferior | Máx.12kw | |||
| Potencia de precalentamiento superior | Máx.6kw | |||
| Tiempo de calentamiento | Aproximadamente 15 min (configuración de 150 ℃) | |||
| Modo de control | PC+PLC | |||
| Sistema de transporte | ||||
| PCB Tamaño (con accesorio) | 120*60~500*500mm | |||
| PCB Reemplazo | En línea | |||
| PCB Liquidación superior | 120mm | |||
| Altura de transporte | 900 ± 20 mm | |||
| Ancho de transporte | 60 ~ 500 mm | |||
| Dimensión: mm | L1850*W1850*H1480 | L2560*W1750*H1480 | L2560*W1950*H1480 | L2600*W1950*H1480 |
| Peso | Aproximadamente: 800 kg | Aproximadamente: 1200 kg | Aproximadamente: 1300 kg | Aproximadamente: 1500 kg |

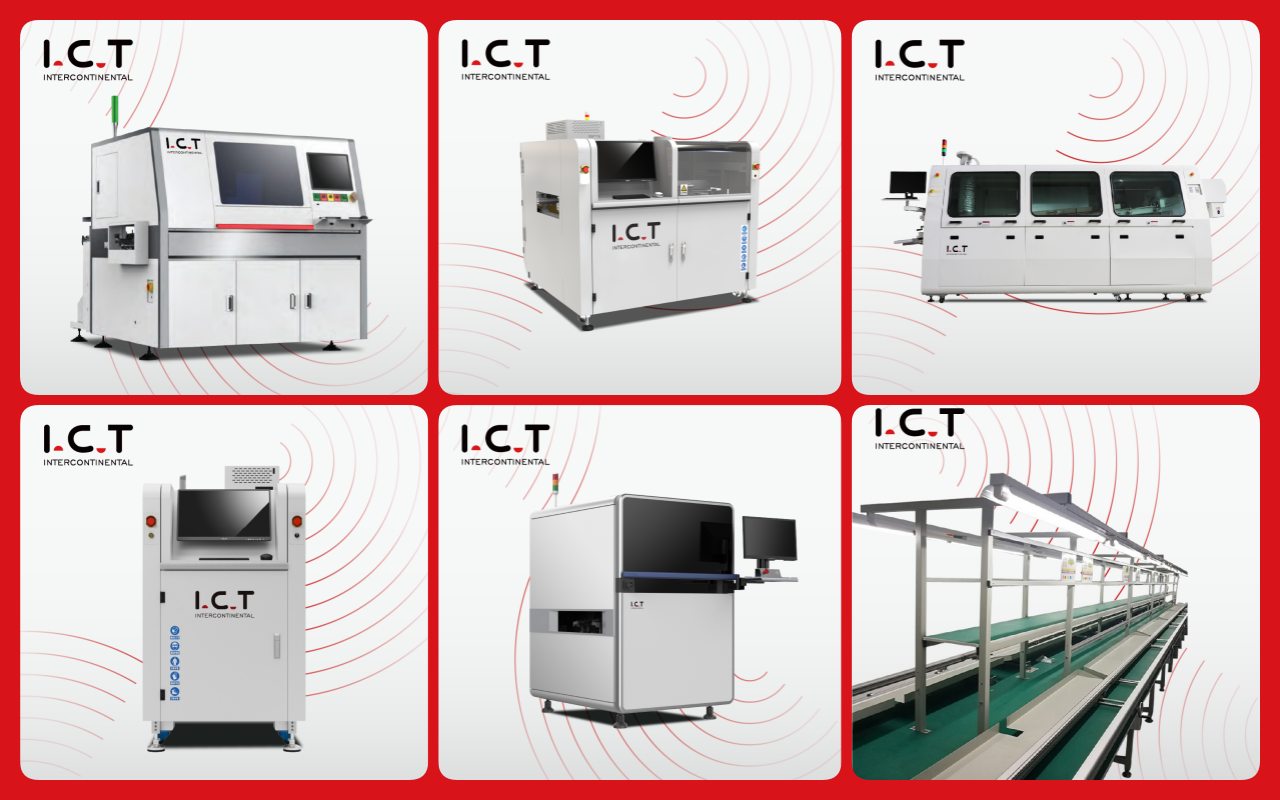

| Lista de equipos de línea DIP
Nuestra línea de producción DIP ofrece herramientas avanzadas para un ensamblaje PCB eficiente y preciso. La línea DIP totalmente automatizada incluye una línea de inserción DIP para una colocación precisa de los componentes, un cargador de ondas para una entrada PCB suave, un descargador de ondas para una salida segura y una línea de cinta de montaje para comprobaciones finales. Esta línea de producción DIP PCB de alta calidad garantiza un funcionamiento estable, una inserción THT confiable y un ensamblaje rentable, satisfaciendo diversas necesidades de la industria. Con diseños modulares y soporte global de I.C.T, aumenta la productividad para tareas de perforación pasante.
| Nombre del producto | Propósito en la línea DIP |
|---|---|
Máquina de inserción automática | Coloca automáticamente componentes en PCBs con precisión para la línea de producción DIP. |
Derrite soldadura para formar uniones sólidas en PCB durante el proceso de conexión de THT. | |
Máquina de soldadura selectiva | Aplica soldadura selectivamente a áreas específicas para un ensamblaje THT preciso |
En línea posterior a la ola AOI | Inspecciona uniones de soldadura y defectos de colocación en ensamblajes DIP PCB. |
Comprueba la calidad de la soldadura interna y los defectos ocultos en los componentes THT. | |
Prueba el rendimiento eléctrico y la conectividad del PCB ensamblado. | |
Transporta PCBs sin problemas a través de la línea DIP para un montaje e inspección eficientes. |
| Vídeo sobre el éxito del cliente
En 2025, los ingenieros de I.C.T visitaron a un cliente europeo para configurar una línea de soldadura selectiva DIP con las máquinas JUKI JM100, SS550P1 y OLSR300. El vídeo mostró el buen funcionamiento de toda la línea, con la máquina de soldadura por ola selectiva fuera de línea SS550P1 que proporciona soldaduras precisas. Los ingenieros capacitaron al personal y perfeccionaron los equipos, asegurando una producción perfecta. El cliente ganó confianza en el manejo del ensamblaje PCB de alta calidad, gracias al soporte experto de I.C.T y al rendimiento confiable de la máquina de soldadura por onda selectiva DIP.
| Servicio profesional y formación
I.C.T brinda soporte integral para la máquina de soldadura por ola selectiva fuera de línea con configuración en el sitio y asistencia las 24 horas, los 7 días de la semana. Nuestros ingenieros ofrecen formación sobre operación y mantenimiento, además de ayuda remota para adaptarnos a sus necesidades. Con 26 años en SMT, optimizamos su línea para lograr eficiencia. Los planes a largo plazo incluyen controles periódicos, lo que garantiza que su producción se mantenga sólida y sin preocupaciones.

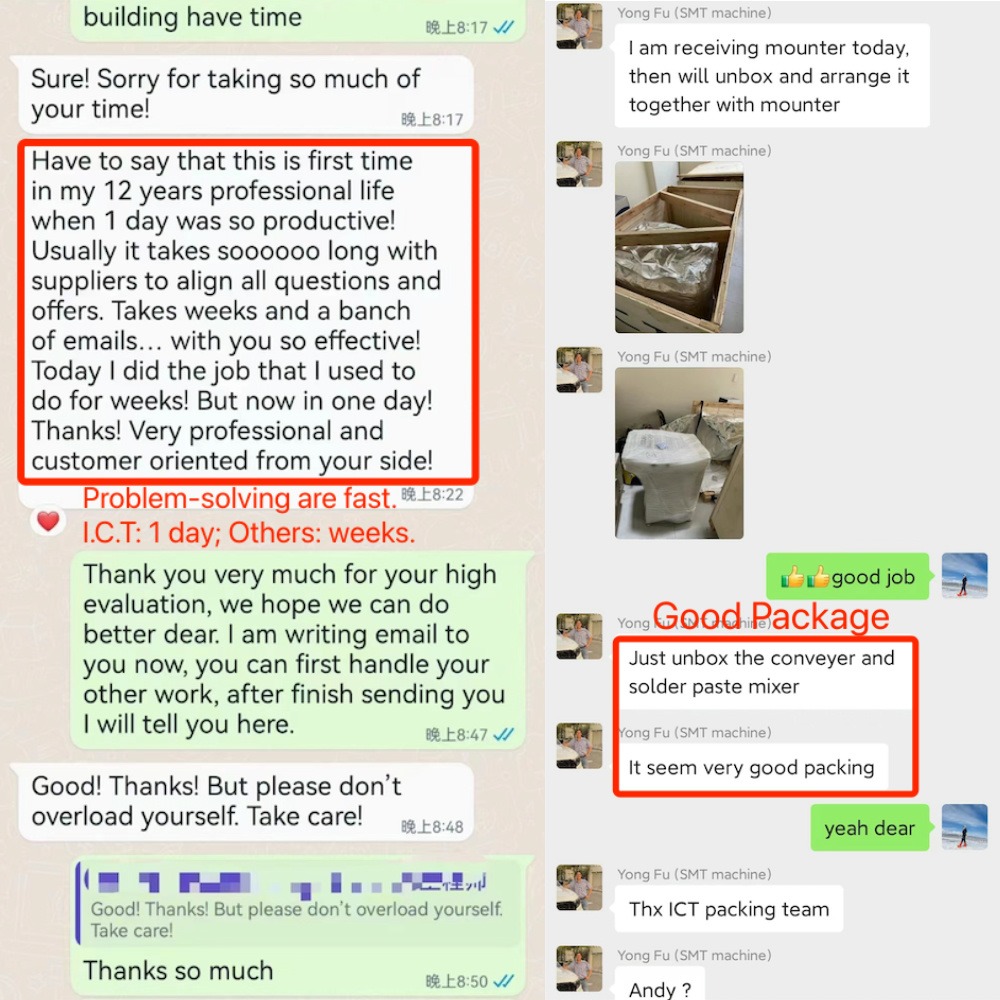

| Elogios del cliente
Los clientes aplauden a los ingenieros de I.C.T por su capacitación especializada y soluciones rápidas en la máquina de soldadura por ola selectiva fuera de línea. La soldadura constante y las altas tasas de aprobación de la máquina impresionan, con un embalaje seguro que garantiza una entrega segura. Las respuestas rápidas a los problemas mantienen la producción en marcha, lo que genera comentarios como 'El soporte de I.C.T es de primer nivel', lo que genera una confianza duradera.
| Certificaciones de la industria
La máquina de soldadura por ola selectiva fuera de línea cuenta con las certificaciones CE, RoHS e ISO9001, que cumplen con los estándares globales de seguridad y calidad. Las patentes de I.C.T sobre tecnología de ondas y flujos destacan la innovación. Estas credenciales garantizan equipos confiables y ecológicos en los que puede confiar en todo el mundo.
| Acerca de I.C.T empresa y fábrica
I.C.T lidera SMT con I+D interno y tres fábricas, con una plantilla de 89 personas en 26 años. Atendemos a más de 1600 clientes en 72 países, ofreciendo soluciones DIP y PCB con estrictos sistemas de pruebas y calidad. Nuestra máquina de soldadura por onda selectiva fuera de línea se adapta a espacios pequeños y cuenta con el respaldo de soporte global. Innovamos diariamente, fomentando asociaciones de valor cruzado para el éxito de su fábrica.
