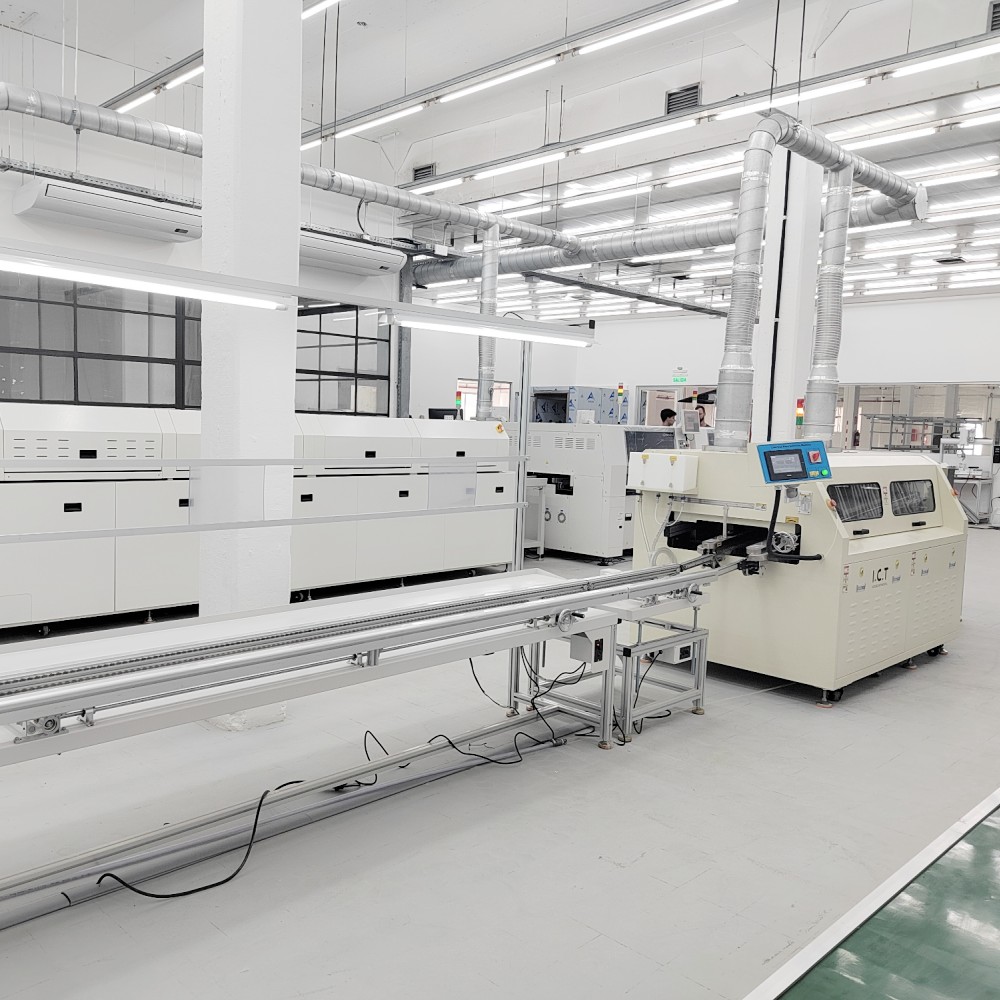

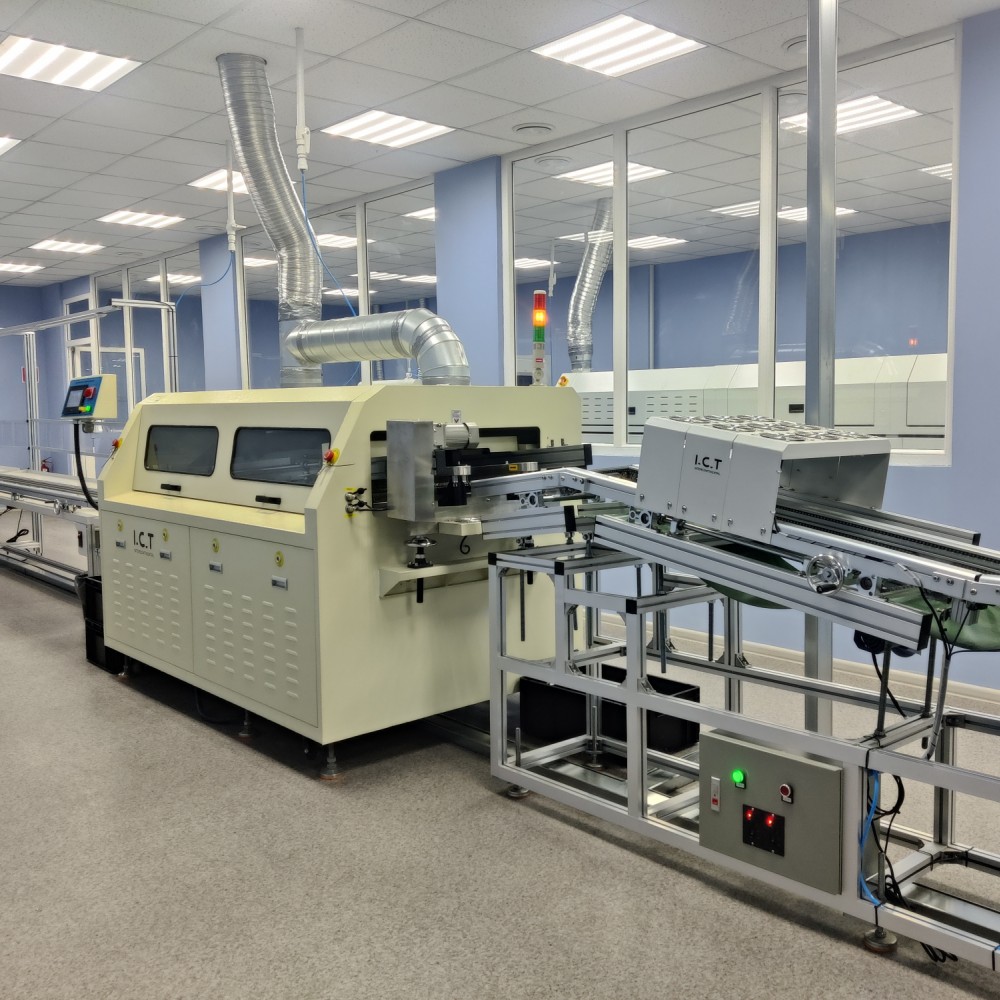

| Máquina de soldadura de onda dual sin plomo serie W
La máquina de soldadura de onda dual sin plomo serie W de I.C.T es un producto maduro, perfeccionado a través de exhaustivas pruebas de mercado y en el que confían clientes de todo el mundo. Este equipo de soldadura DIP de doble onda sobresale con su tecnología de doble onda, que ofrece soldadura precisa para PCBs complejos mientras mantiene un rendimiento de calentamiento y control de temperatura superiores.
Con un tamaño máximo PCB de 400 mm, una capacidad del crisol de soldadura de 180 kg y una altura de transmisión de 750 ± 20 mm, es ideal para soldadura de onda dual DIP sin plomo. Su diseño de ahorro de energía reduce los costos y cumple con los estándares CE, CCC y UL. I.C.T proporciona instalación, mantenimiento y capacitación global, lo que garantiza un rendimiento óptimo para su línea de producción.
| Característica

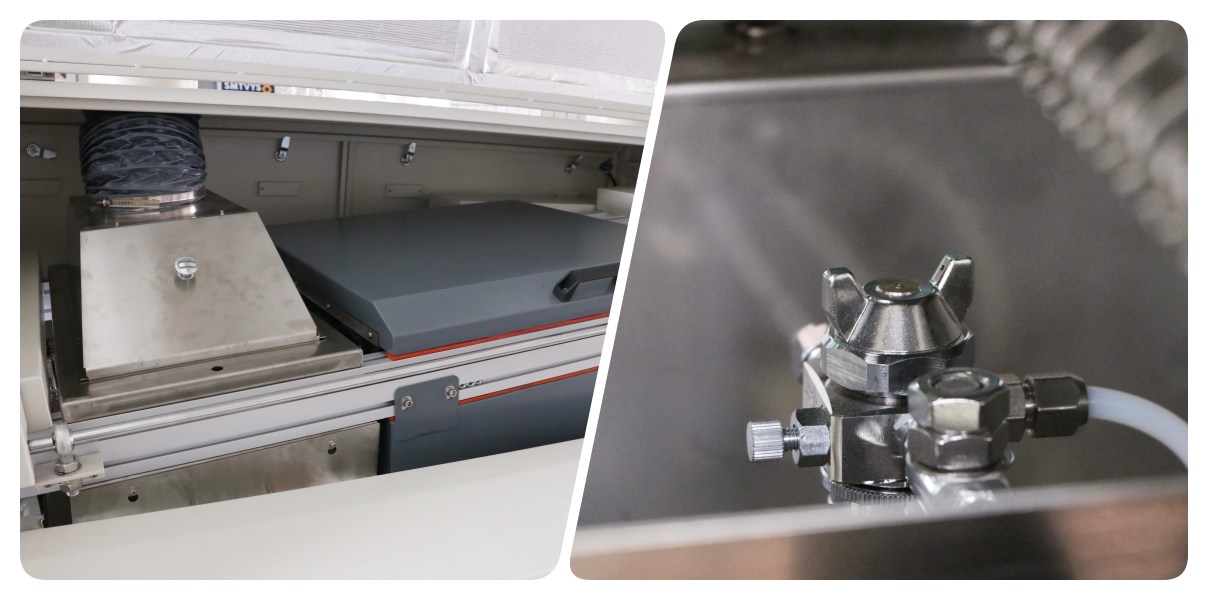

Equipado con boquillas Kuroda japonesas, este sistema de soldadura DIP de doble onda sin plomo ofrece atomización ajustable para una pulverización uniforme y confiable. El control PLC permite una gestión precisa del tiempo de pulverización, la velocidad y el flujo de FLUJO, con configuraciones digitales para el flujo y el ancho que se pueden registrar. Este sistema minimiza los residuos y respalda operaciones ecológicas.
La máquina de soldadura de onda dual presenta un sistema exclusivo de onda dual que permite soldar con precisión componentes de montaje en superficie y orificios pasantes. Este diseño garantiza uniones de alta calidad en PCB complejos, lo que lo convierte en una excelente opción para aplicaciones de máquinas de soldadura por inmersión. Las ondas ajustables se adaptan a varios tamaños de tableros, mejorando la versatilidad y eficiencia en la producción.

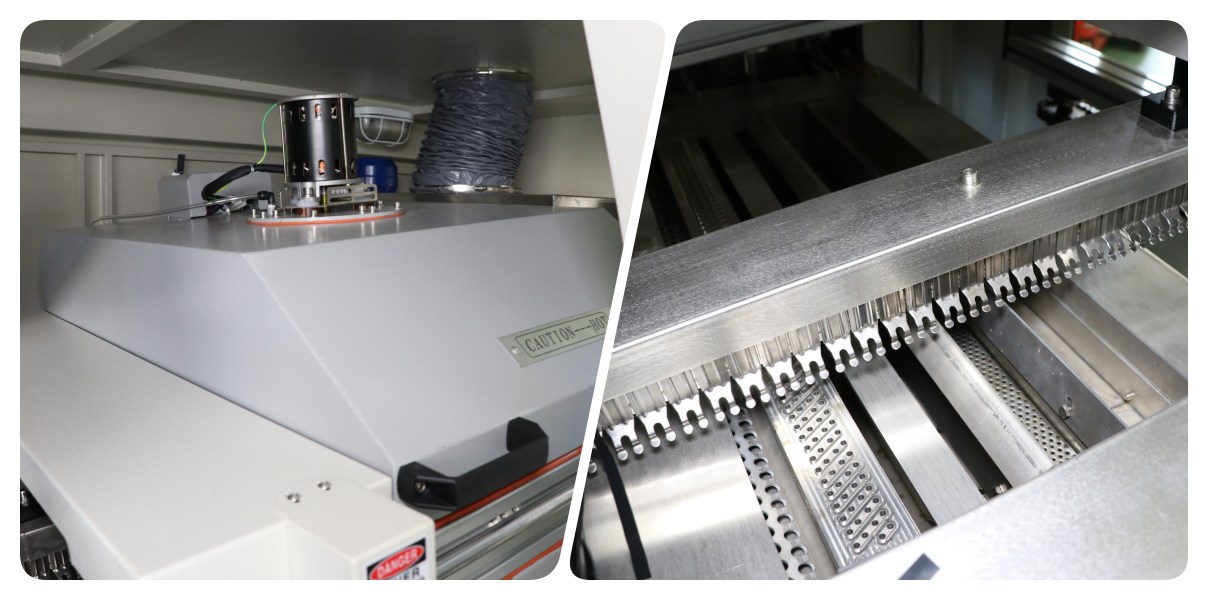

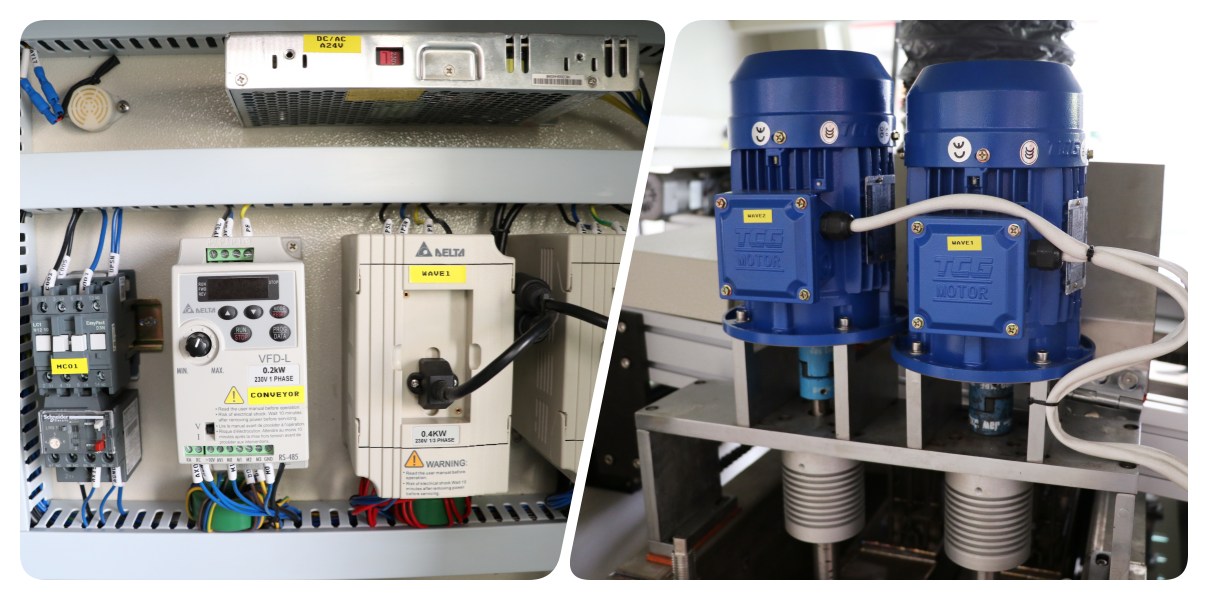

Se prioriza la seguridad con protección de terceros contra sobretemperatura y múltiples capas de seguridad, lo que garantiza un funcionamiento seguro del equipo de soldadura DIP de doble onda. El diseño de calefacción horizontal evita la interferencia entre zonas, proporcionando una curva de temperatura estable, lo cual es fundamental para conjuntos electrónicos sensibles.
| Lista de equipos de línea DIP
| Modelo | W4 | W3 | W2 |
| Dimensión: (milímetros) | 4200X1250X1500 | 3600X1250X1500 | 2900X1160X1500 |
| Peso (kg) | Aproximadamente 1500 kg | Aproximadamente 1200 kg | Aproximadamente 790 kg |
| Fuente de alimentación | 3P5W, 380/220V 50Hz | 3P5W, 380/220V 50Hz | 3P5W, 380/220V 50Hz |
| Poder de inicio | 32kw | 24kw | 16kw |
| Potencia de operación | 12kw | 9kw | 7kW |
| Sistema de control | SOCIEDAD ANÓNIMA | ||
| Sistema de pulverización | |||
| Método de transmisión | motor paso a paso | ||
| Pulverización | 0,25 Mpa--0,4 Mpa | ||
| flujo de lux | 10--100 ml/min | ||
| Diámetro de escape | Φ200mm | ||
| Capacidad de escape | 25m3/minuto | ||
| Sistema de precalentamiento | |||
| Modo de precalentamiento | Aire caliente | ||
| Modo de control | PID + SSR | ||
| Zona de precalentamiento | 4 | 3 | 2 |
| Longitud de precalentamiento | 1800 mm | 1600 mm | 1200 mm |
| Temperatura de precalentamiento. | (Temperatura ambiente)-250°C | ||
| Tiempo de calentamiento (min) | Aproximadamente 15 min (configuración de 150 °C) | ||
| Transportador SMT Sistema | |||
| PCB Tamaño: largo x ancho (mm) | Mínimo: 80x60 mm; Máximo: 400x300 mm | ||
| Transportador SMT velocidad | 0-2000(mm/minuto) | ||
| Transportador SMT altura | 750+/-20 (mm) | ||
| Dedo | Garra de doble gancho (Estándar) | ||
| Transportador SMT control de ancho | A mano | ||
| Transportador SMT Ángulo | 4 ~ 7 grados | ||
| Sistema de soldadura | |||
| Estilo crisol | Accionamiento de motor mecánico | ||
| Material del crisol | Titanio completo (FT estándar) | ||
| Temperatura del crisol | 300 ° C | ||
| Capacidad del crisol | 350 kg sin plomo | 300 kg sin plomo | 250 kg sin plomo |
| Otro | |||
| Sistema de limpieza de dedos | Cepillar | ||

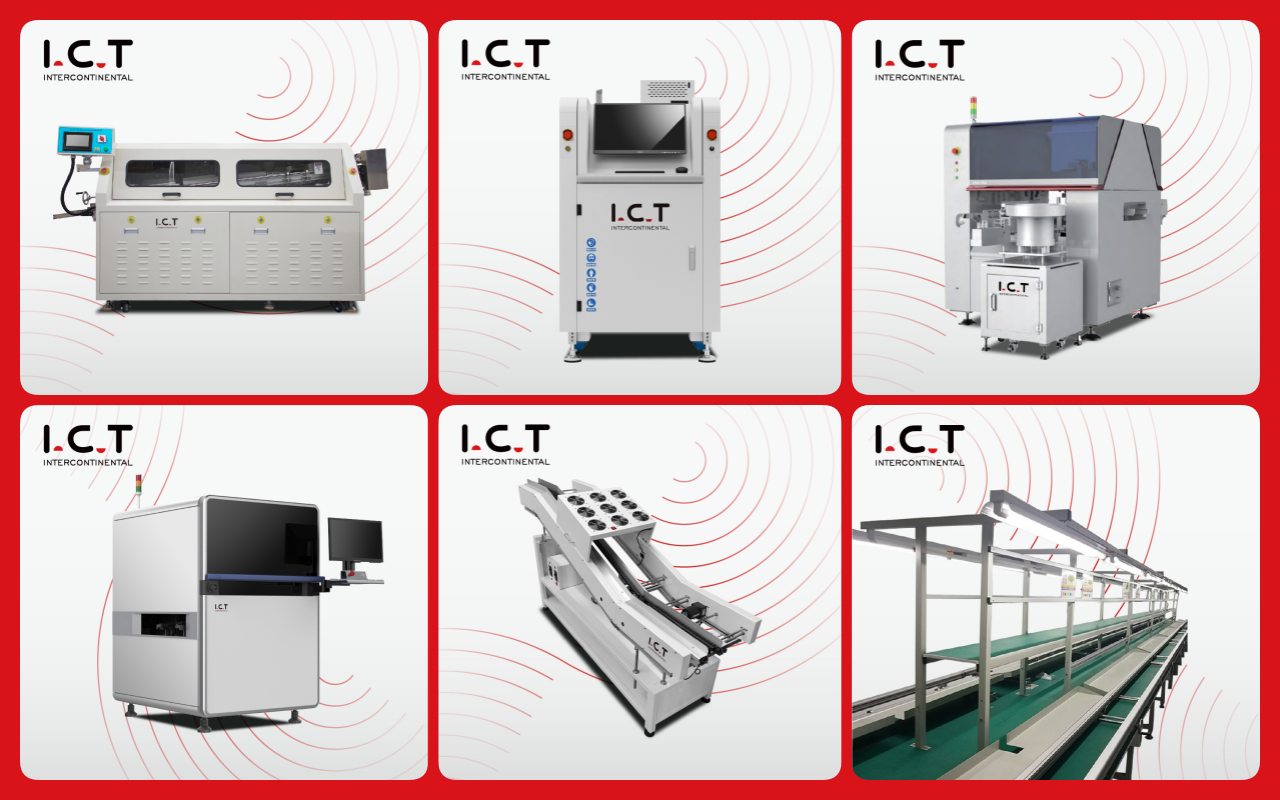

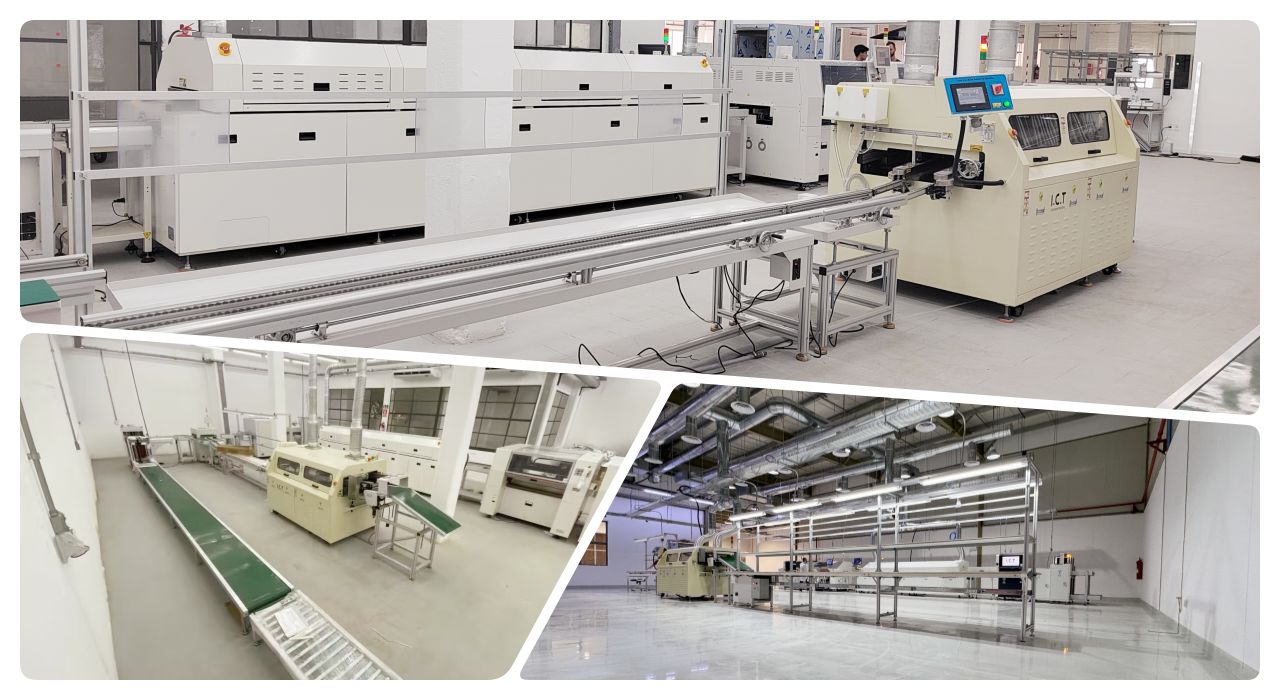

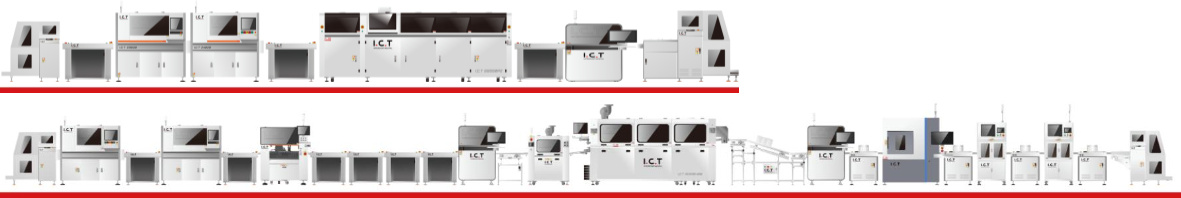

| Lista de equipos de línea DIP
Nuestra línea de producción DIP ofrece herramientas avanzadas para un ensamblaje PCB eficiente y preciso. La línea DIP totalmente automatizada incluye una línea de inserción DIP para una colocación precisa de los componentes, un cargador de ondas para una entrada PCB suave, un descargador de ondas para una salida segura y una línea de cinta de montaje para comprobaciones finales. Esta línea de producción DIP PCB de alta calidad garantiza un funcionamiento estable, una inserción THT confiable y un ensamblaje rentable, satisfaciendo diversas necesidades de la industria. Con diseños modulares y soporte global de I.C.T, aumenta la productividad para tareas de perforación pasante.
| Nombre del producto | Propósito en la línea DIP |
|---|---|
Máquina de inserción automática | Coloca automáticamente componentes en PCBs con precisión para la línea de producción DIP. |
Derrite soldadura para formar uniones sólidas en PCB durante el proceso de conexión de THT. | |
Máquina de soldadura selectiva | Aplica soldadura selectivamente a áreas específicas para un ensamblaje THT preciso |
En línea posterior a la ola AOI | Inspecciona uniones de soldadura y defectos de colocación en ensamblajes DIP PCB. |
Comprueba la calidad de la soldadura interna y los defectos ocultos en los componentes THT. | |
Prueba el rendimiento eléctrico y la conectividad del PCB ensamblado. | |
Transporta PCBs sin problemas a través de la línea DIP para un montaje e inspección eficientes. |

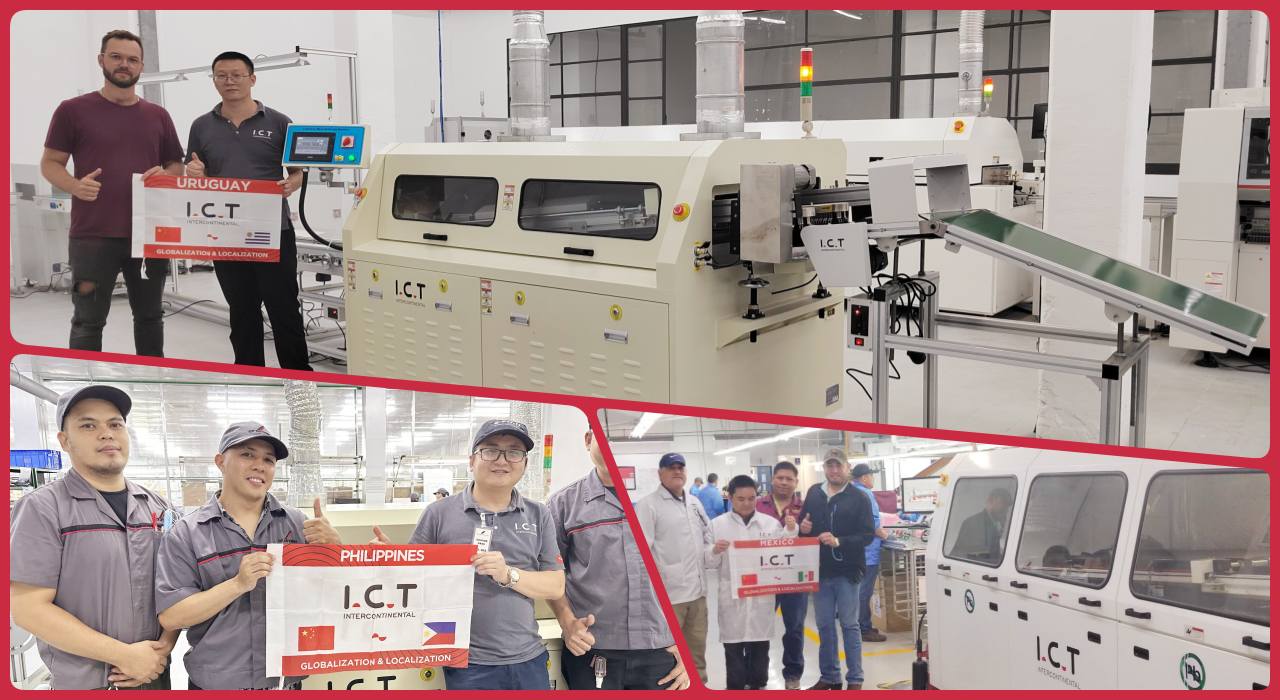

| Vídeo sobre el éxito del cliente
En 2024, dos ingenieros de I.C.T viajaron a Uruguay para ayudar a un fabricante de medidores inteligentes, como se muestra en un video con comentarios positivos de los clientes. El video muestra equipos que incluyen cargadores de tableros, máquinas de colocación 471 y 481, Lyra622, AOI, transportadores de esquina, máquina de soldadura por onda dual W2, estaciones de unión, líneas de correas para marcos de materiales, líneas de rodillos y bancos de trabajo en forma de diana. Los clientes elogiaron la experiencia de los ingenieros y el rendimiento confiable de la máquina, destacando la mejora en la eficiencia de producción de los medidores inteligentes.
| Servicios expertos y capacitación
I.C.T ofrece amplios servicios y capacitación para la máquina de soldadura por onda dual, incluida la instalación, el mantenimiento y la orientación operativa. Nuestra red global de ingenieros, que abarca 72 países, brinda soporte in situ y capacitación personalizada para maximizar la eficiencia. Con 25 años de experiencia y un equipo de 20 ingenieros, ofrecemos actualizaciones técnicas y optimizaciones de procesos. Con sede en nuestras instalaciones de Dongguan de 12 000 m², garantizamos asistencia oportuna, lo que convierte a I.C.T en un socio confiable para las necesidades de soldadura de onda dual DIP sin plomo.
| Testimonios de clientes
Los clientes valoran mucho a los ingenieros de I.C.T por sus habilidades profesionales y respuestas rápidas, especialmente durante el soporte en el extranjero en Uruguay. La máquina de soldadura por onda dual es elogiada por su calidad y eficiencia de soldadura constante, un activo clave para las tareas de la máquina de soldadura por inmersión. Nuestro embalaje resistente garantiza una entrega segura, mientras que nuestra rápida respuesta a los problemas técnicos (a menudo resueltos en cuestión de horas) obtiene altas calificaciones. Los clientes aprecian nuestras soluciones innovadoras y ven a I.C.T como un socio confiable en la fabricación global de productos electrónicos.
| Certificaciones de calidad
La máquina de soldadura por onda dual de I.C.T cuenta con CE, RoHS, ISO9001 y múltiples patentes, lo que refleja el cumplimiento de los estándares globales de seguridad y calidad. Estas certificaciones, validadas en nuestra avanzada fábrica de 12.000 m², garantizan la confiabilidad de los equipos de soldadura DIP de doble onda. Nuestras tecnologías patentadas mejoran la durabilidad y el rendimiento, brindando a los clientes confianza al elegir I.C.T para sus necesidades de producción.

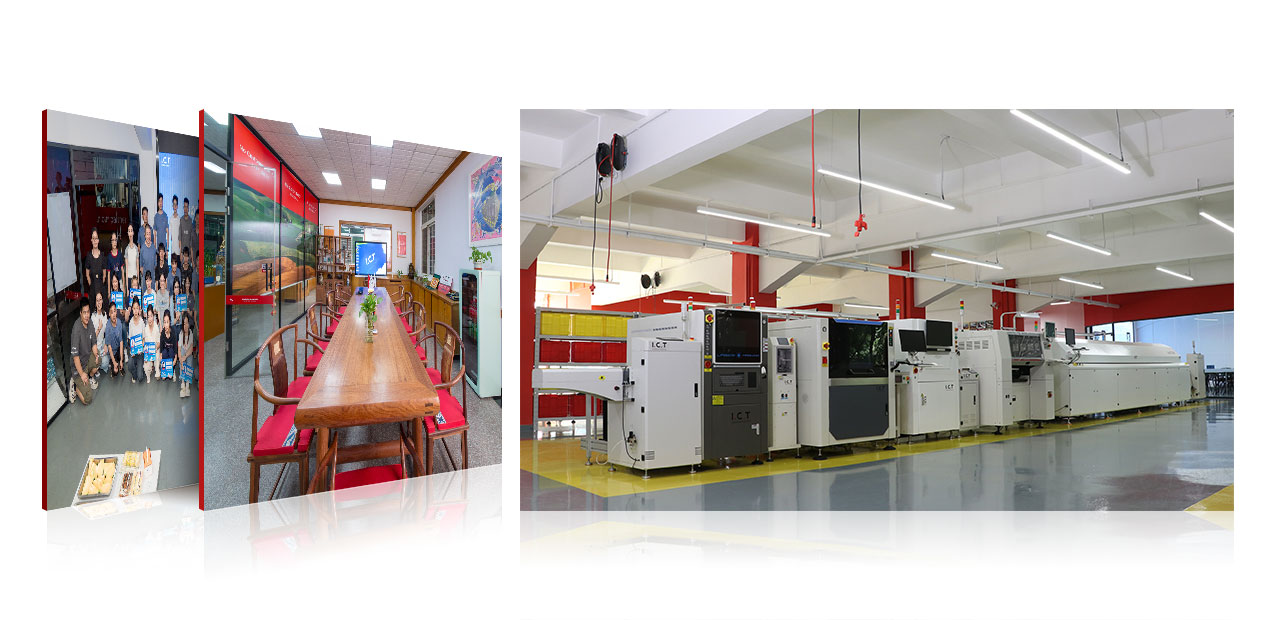

| Acerca de I.C.T empresa y fábrica
I.C.T es líder en fabricación de productos electrónicos con investigación y desarrollo internos y producción, y emplea un gran equipo que ha crecido rápidamente durante 25 años. Nuestro parque industrial de 12.000 m² en Dongguan, que atiende a más de 1.600 clientes en 72 países, cuenta con un estricto control de calidad y un sólido sistema de gestión, lo que produce unidades de máquina de soldadura por onda dual de primer nivel. Con ocho sucursales y un fondo registrado de $30 millones, ofrecemos soluciones innovadoras a nivel mundial. Nuestro compromiso con la excelencia apoya a los clientes desde la configuración hasta la optimización, lo que convierte a I.C.T en un nombre confiable en la industria.
