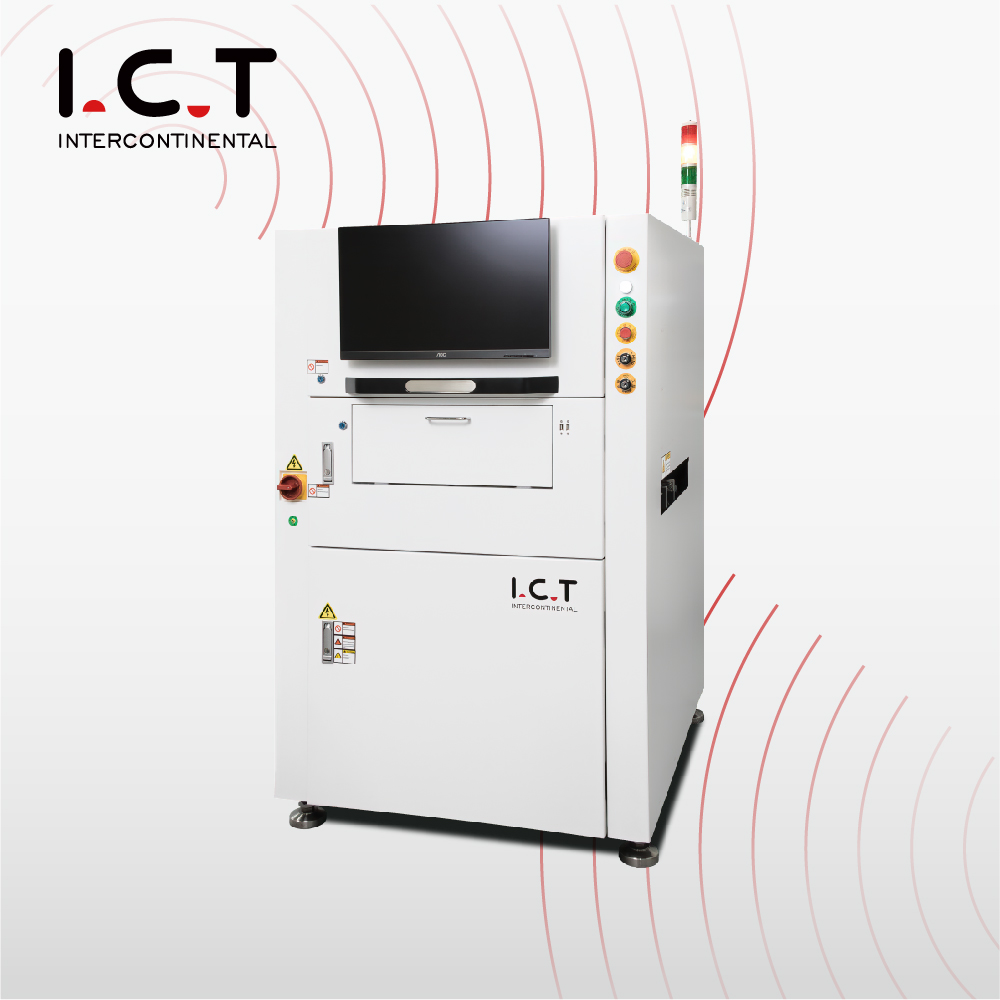

I.C.T-S400
I.C.T
spi machine
| Cantidad: | |
|---|---|
Características:
1. La lente de diseño profesional hace que la imagen sea más uniforme y delicada y mejora en gran medida la estabilidad de la detección.
2. Se puede importar a la programación de archivos Gerber o se puede utilizar para editar y depurar dinero desde el modo de edición de imágenes.
3. El método de proyección 3D multidireccional puede resolver eficazmente el error de detección causado por el efecto de sombra en la pasta de soldadura.
proceso de detección.
4.El sistema operativo mejora la función de reconocimiento y procesamiento de resultados de acuerdo con la estructura de la interfaz a nivel de usuario.
5. Franja de muaré en blanco y negro programable de alta precisión, la mayor precisión de medición de 0,67 um.
6.Basado en datos de medición tridimensionales precisos, los operadores pueden optimizar todo el proyecto en poco tiempo.
Tecnología 3D
Franja muaré blanca y negra programable de alta precisión. Tecnología de control de fuente de luz de alta precisión, múltiples exposiciones. La mayor precisión de medición 0,67 um.
Los rayos marginales se proyectan y recopilan, y se toman varias imágenes a la vez para realizar un cálculo completo.
Luz estroboscópica, luz constante, exposición instantánea, exposición múltiple, 10 canalesControl de fuente de luz de alta precisión.
Estructura compacta, espacio mínimo, monorraíl de doble carril
PCB opcional.
Estructura de fundición integral, compatible con FPC, PCB puede tener hasta 1200 * 500 mm.
| Modelo | I.C.T-S400 | I.C.T-S400D | I.C.T-S1200 |
| PCB Tamaño | 55*55 ~460*460mm | 55*55 ~450*310mm Doble | 55*55 ~ 1200*650mm |
| PCB Espesor | 0,5 ~ 7,0 mm | ||
| PCB Peso | ≤5,0 kg | ||
| Transportador SMT Ajuste | Manual/automático | ||
| Tipo de medida | Altura, área, volumen, desplazamiento, puente, forma (falta impresión, estaño insuficiente, estaño excesivo, puentes, desplazamiento, formas incorrectas, contaminación de la superficie) | ||
| Pegar altura | 0 ~ 550um | ||
| Paso mínimo del pad | ≥100um | ||
| Principio de medida | Luz blanca 3D PSLM PMP (modulación de luz espacial programable, perfilometría de medición de fase) | ||
| Cantidad de cabezales de inspección | 1 | ||
| Píxel de la cámara | 5M, (10M/12M como opción) | ||
| Velocidad de detección | 0,35 ~ 0,5 s/FOV | ||
| Hora del programa | 5 ~ 10 minutos | ||
| Tipo de datos | Gerber Datos 274D/274X, Escanear PCB | ||
| Fuerza | CA 220,50/60 Hz, 1 KVA | ||
| Dimensión de la máquina | 1000*1150*1530mm | 1000*1350*1530mm | 1730*1420*1530mm |
| Peso | 965 kilos | 1200 kilos | 1600 kilos |
* I.C.T sigue trabajando en la calidad y el rendimiento, las especificaciones y la apariencia pueden actualizarse sin previo aviso.
