I.C.T-AI-5146C
I.C.T
| Estado de Disponibilidad: | |
|---|---|
| Cantidad: | |
| I.C.T SMT AOI Inspector de revestimiento
La máquina de inspección óptica SMT Aoi, modelo AI-5146C, está diseñada para la inspección de recubrimientos conformes en la fabricación PCB. Captura imágenes de tablero en tiempo real utilizando una cámara industrial en color de alta precisión y aplica algoritmos de red neuronal convolucional para procesarlas. Esto permite juzgar inteligentemente defectos como recubrimiento excesivo o insuficiente, burbujas y materiales extraños. Como máquina aoi de inspección óptica automática para PCB, bloquea los bordes del recubrimiento automáticamente e identifica áreas sin detener la placa. Admite múltiples configuraciones, incluidas comprobaciones de placa completa y de doble cara, lo que lo hace ideal para procesos SMT y DIP. Con fuentes de luz ultravioleta se distingue claramente el pegamento que contiene fósforo. Las funciones de trazabilidad de datos, como las alarmas SPC y el almacenamiento de LOG, garantizan el control de calidad. Esta SMT máquina de inspección óptica Aoi aumenta la eficiencia en las fábricas modernas.
| Característica
La SMT máquina de inspección óptica Aoi utiliza aprendizaje profundo avanzado para optimizar big data y permitir una programación minimalista. Identifica componentes y uniones de soldadura con un clic, reduciendo el tiempo de programación y las falsas alarmas en comparación con los métodos tradicionales. Este sistema inteligente aborda desafíos clave en la inspección industrial, garantizando una alta precisión para detectar defectos en el recubrimiento. Los usuarios pueden cambiar las fuentes de luz para detectar problemas de DIP, SMT y soldadura sin problemas. Como máquina automática de PCB Aoi, admite paneles multien-1 y modelos mixtos, lo que la hace versátil para varios tamaños PCB de hasta 510 x 460 mm.

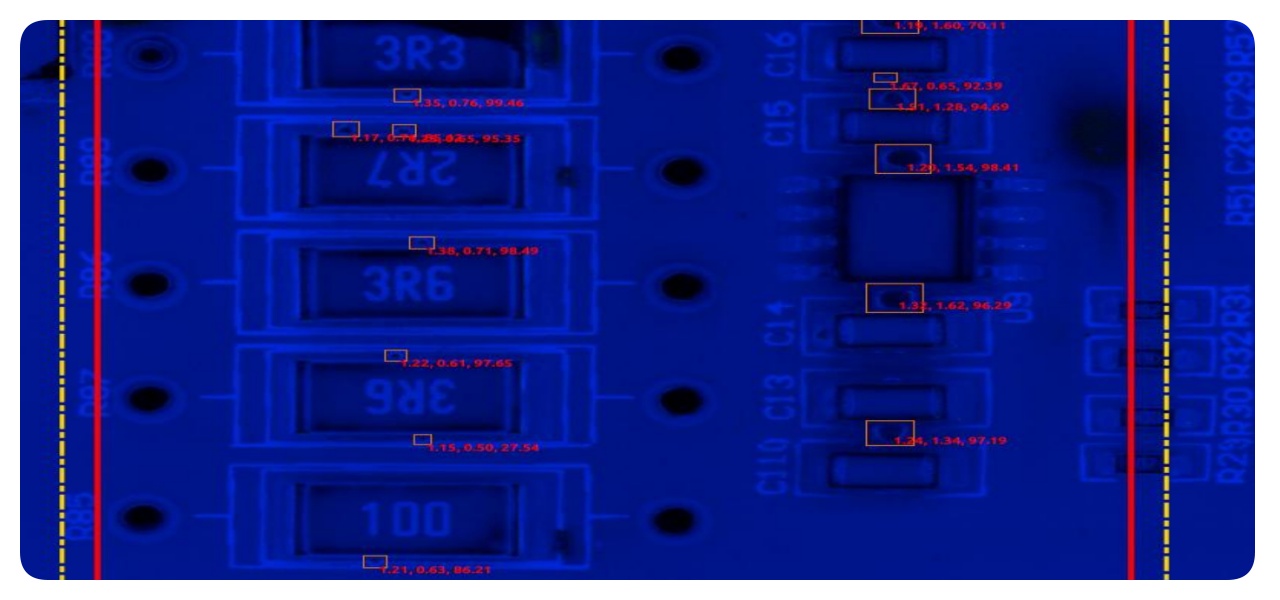

Equipada con algoritmos especializados, la SMT máquina de inspección óptica Aoi detecta de forma inteligente burbujas de hasta 0,05 mm y objetos extraños como mechones de cabello en áreas específicas. Visualiza los valores de las burbujas y genera múltiples medidas de ancho para el pegamento, incluidos el promedio, el mínimo y el máximo. Esta característica estandariza las comprobaciones de recubrimiento y evita que los defectos afecten a los productos finales. Las áreas sin recubrimiento se pueden bloquear con marcos de formas para evitar falsos positivos, lo que mejora la precisión de la detección sin una carga de trabajo adicional.

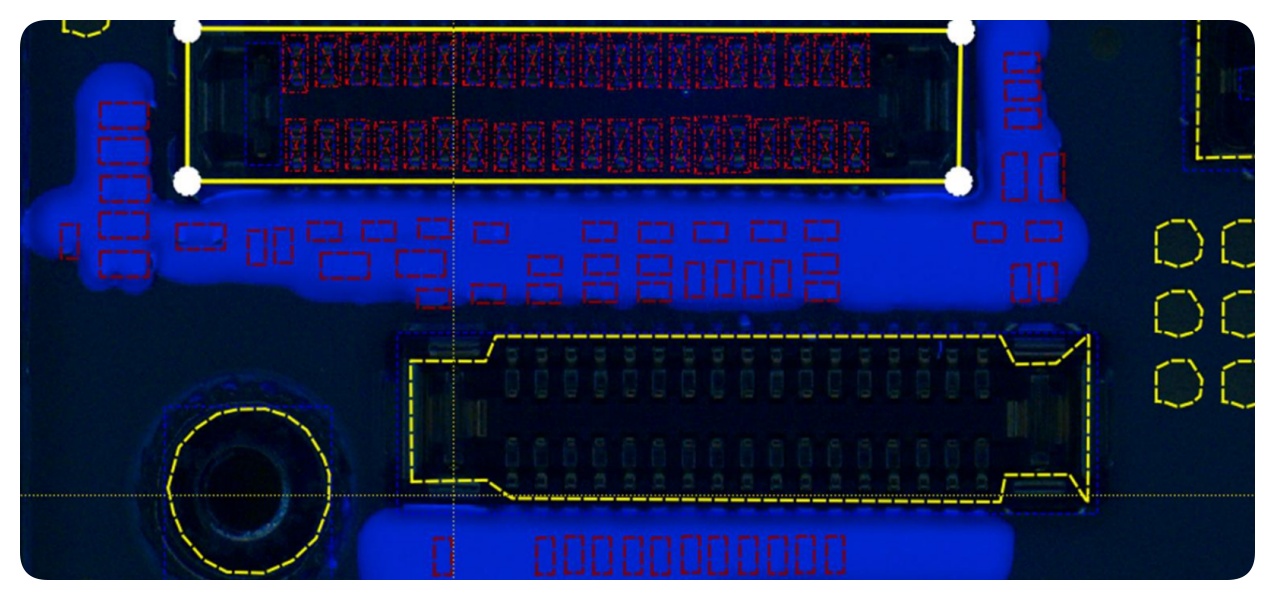

La programación es simple y rápida, y la máquina de inspección óptica SMT Aoi solo toma entre 10 y 15 minutos. Ofrece opciones en línea y fuera de línea, con selección automática de área y modificaciones de parámetros con una sola tecla. La compatibilidad con la identificación de rotaciones y la omisión de Bad Mark añade flexibilidad. Múltiples modos permiten la inspección de recubrimientos, SMT y defectos DIP al encender las luces. La medición opcional del espesor del pegamento proporciona datos específicos de puntos sobre la planitud de toda la tabla.

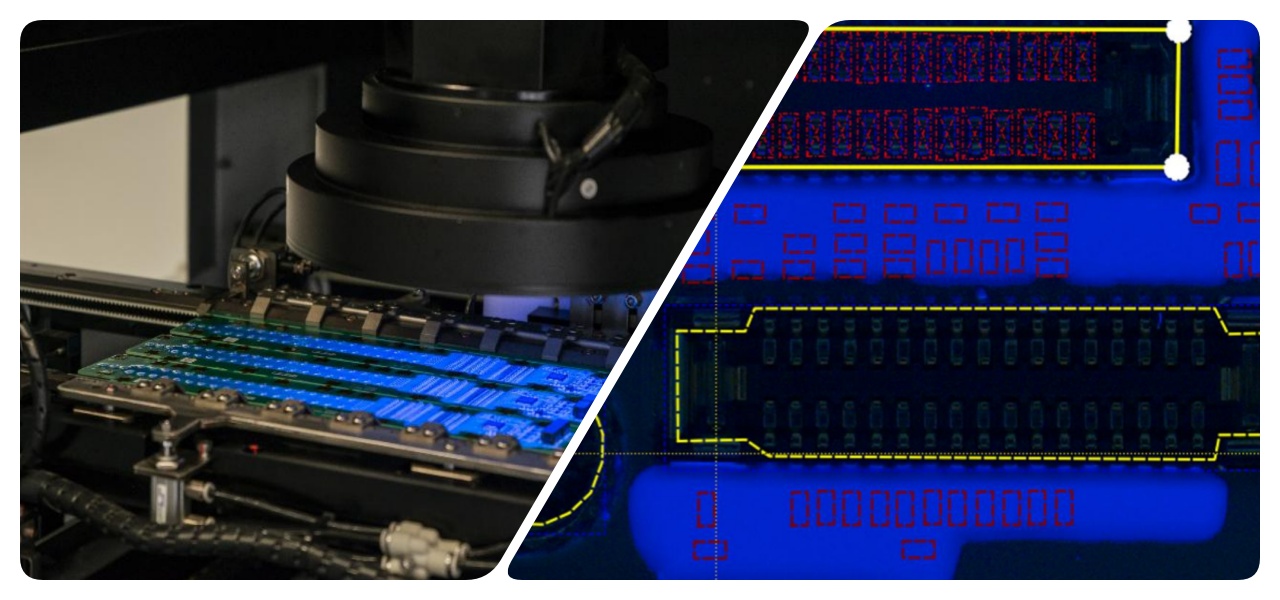

Operando a 0,23 segundos por FOV, esta SMT máquina de inspección óptica Aoi realiza inspecciones sin detener el flujo de la placa. Utiliza luces blancas y ultravioleta para una visibilidad clara de los defectos y admite tableros grandes de hasta 690 x 460 mm. Los servocontroladores de CA garantizan un movimiento preciso con una precisión de 0,01 mm y soportan pesos PCB de hasta 3 kg.
| Especificación
| Modelo | I.C.T Recubrimiento en línea AOI AI-5146C | I.C.T Recubrimiento en línea AOI AI-5146CW |
| FOV | 15um@36*30mm (estándar), 10um@24*20mm 15um@45x45mm,10um@40*30mm | 21.5um@52.6*44 mm (estándar), 15 um @ 36 * 30 mm/12 MP: 10 um @ 40 * 30 mm 15 um @ 60 * 45 mm |
| Resolución | 15um (estándar), 10um | 21,5 um (estándar) /15 um /10 um |
| Cámara | Cámara de un solo lado12M | Cámara lateral dual 5M |
| Velocidad de inspección | 0,23 segundos/FOV | |
| PCB Altura | Superior: 25 mm, Inferior: 80 mm | Superior: 75 mm, inferior: 70 mm |
| PCB espesor | 0,3 ~ 6,0 mm | |
| PCB Borde | 3,0 mm | |
| PCB Deformación | ±3,0 mm | |
| PCB peso | Máximo: 10Kg | |
| Transportador SMT altura | 900 ± 20 mm | |
| Con Ajuste | Manual y automático | |
| Transportador SMT Dirección | L ~R o R ~L | |
| Fuerza | CA220 50/60Hz, 5A | |
| potencia nominal | 380W | 570W |
| Comunicación | Smema | |
| Peso | 750 kilos | 890 kilos |
* I.C.T sigue trabajando en calidad y rendimiento, las especificaciones y la apariencia pueden actualizarse sin un aviso particular.
| de recubrimiento Lista de equipos de línea
Nuestra línea de recubrimiento PCBA ofrece herramientas avanzadas para una protección eficiente y precisa de placas de circuito. La línea de recubrimiento totalmente automatizada incluye una máquina de recubrimiento selectivo para una aplicación precisa, un horno de curado para acabados duraderos, AOI para controles de calidad, un elevador y una aleta para un manejo suave y un sistema transportador para una producción perfecta.
Esta línea de recubrimiento PCBA de alta calidad garantiza un funcionamiento estable y un recubrimiento confiable a prueba de polvo, agua y explosiones, que satisface diversas necesidades de la industria. Con diseños modulares y soporte global de I.C.T, mejora la productividad de las tareas de recubrimiento protector.
| Nombre del producto | Propósito en la línea de recubrimiento PCBA |
|---|---|
Aplica recubrimientos protectores precisos a placas de circuitos para protección a prueba de polvo, agua y explosiones. | |
Endurece los recubrimientos con luz IR o UV, asegurando una protección fuerte y duradera. | |
Transporta placas de circuito sin problemas a través de la línea de recubrimiento para un procesamiento eficiente. | |
Proporciona y almacena PCB para la línea de producción, asegurando una entrada y salida sin problemas. | |
| Revestimiento conformado AOI | Inspecciona la calidad del recubrimiento y detecta defectos para garantizar altos estándares. |
| Vídeo sobre el éxito del cliente
En un proyecto reciente, se instaló nuestra línea de recubrimiento de doble cara con transportador de retorno para un cliente del sector de la fabricación de productos electrónicos. El video muestra el flujo de trabajo completo desde el elevador hasta el descargador, incluidas máquinas como cargador de recubrimiento, recubridor, elevador, AOI de recubrimiento, horno de curado por infrarrojos, transportador selector, volteador y descargador. La línea cuenta con retorno del accesorio inferior para un manejo eficiente y escaneo de códigos de barras en todo momento. Identifica automáticamente PCB los lados superior e inferior y llama a los programas correctos para una producción perfecta. Esta configuración mejoró el rendimiento del cliente al garantizar un recubrimiento preciso y una rápida detección de defectos utilizando nuestra SMT máquina de inspección óptica Aoi, reduciendo el retrabajo y mejorando la calidad general en su proceso de ensamblaje PCB. En un proyecto reciente, se instaló nuestra línea de recubrimiento de doble cara con transportador de retorno para un cliente de fabricación de productos electrónicos. El video muestra el flujo de trabajo completo desde el elevador hasta el descargador, incluidas máquinas como cargador de recubrimiento, recubridor, elevador, AOI de recubrimiento, horno de curado por infrarrojos, transportador selector, volteador y descargador. La línea cuenta con retorno del accesorio inferior para un manejo eficiente y escaneo de códigos de barras en todo momento. Identifica automáticamente PCB los lados superior e inferior y llama a los programas correctos para una producción perfecta. Esta configuración mejoró el rendimiento del cliente al garantizar un recubrimiento preciso y una rápida detección de defectos utilizando nuestra SMT máquina de inspección óptica Aoi, lo que redujo el retrabajo y mejoró la calidad general en su proceso de ensamblaje PCB.
| Soporte de servicio y capacitación
I.C.T proporciona capacitación y servicio posventa integral para la SMT máquina de inspección óptica Aoi. Nuestro equipo ofrece instalación in situ, depuración remota y mantenimiento continuo para mantener el equipo funcionando sin problemas. Los programas de capacitación cubren operación, programación y resolución de problemas, adaptados a las necesidades del usuario. Con centros de servicio globales, garantizamos respuestas rápidas a los problemas, minimizando el tiempo de inactividad. Esto incluye actualizaciones de software y suministro de repuestos, lo que ayuda a los clientes a optimizar la producción y lograr confiabilidad a largo plazo.
| Comentarios de clientes
Los clientes elogian a nuestros ingenieros por su experiencia y rápida resolución de problemas durante las instalaciones. Aprecian la SMT máquina de inspección óptica Aoi por su precisión y facilidad de uso. Muchos destacan nuestro embalaje seguro y envío rápido que evitan daños. Las respuestas rápidas a las consultas generan confianza y eficiencia en las asociaciones.
| Certificaciones y estándares
I.C.T posee certificaciones clave como CE, RoHS, ISO9001 y varias patentes para nuestra SMT máquina de inspección óptica Aoi. Estos garantizan el cumplimiento de las normas internacionales de seguridad, protección del medio ambiente y gestión de calidad. Nuestros rigurosos procesos de prueba garantizan un rendimiento confiable en los mercados globales.
| Acerca de la empresa I.C.T y nuestra fábrica SMT
I.C.T es un proveedor líder de soluciones de fábrica completas SMT, con I+D y producción internos. Con más de 89 empleados y un rápido crecimiento en los últimos años, atendemos a más de 1600 clientes en 72 países. Nuestra fábrica cuenta con estrictos flujos de inspección y un sólido sistema de gestión de calidad para garantizar altos estándares. Como plataforma de valores cruzados, nos centramos en la integridad, la coordinación y el intercambio para ofrecer equipos de fabricación de productos electrónicos innovadores.
