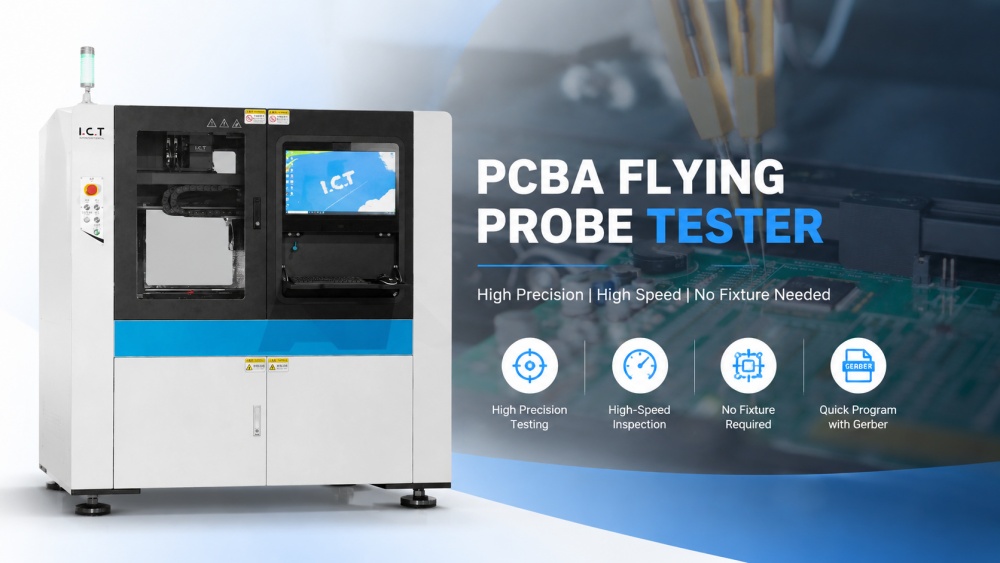

PCBA Probador de sonda voladora
Introducción:
I.C.T El probador de sonda voladora A40 es un sistema de inspección de sonda voladora que utiliza una combinación de sonda voladora independiente de alta velocidad para analizar defectos de fabricación de productos en placas de circuito ensambladas.
El sistema combina experiencia en el campo del accionamiento y la tecnología de inspección y posicionamiento de sondas voladoras de alta precisión.El equipo no sólo logra una detección de alta precisión y alta velocidad, sino que también tiene una mejor cobertura de detección.
PCBA Probador de sonda voladora:
1. De acuerdo con las necesidades de prueba del producto, se pueden agregar varias pruebas de función del circuito para la detección de encendido del PCBA bajo prueba;
2. Las pruebas de la parte trasera se pueden personalizar y pueden realizar pruebas de conducción y aislamiento específicas de los pines en el conector;
3. La investigación y el desarrollo en profundidad de software para satisfacer las necesidades especiales de los clientes pueden proporcionar procesamiento de big data, acoplamiento con MES, bases de datos dinámicas y uso compartido de interfaces API;
4. El software es simple e intuitivo, admite la importación de archivos de diseño CAD, genera automáticamente archivos y datos de prueba y es fácil de programar;
5. En comparación con las pruebas tradicionales con lecho de agujas, las pruebas con sonda voladora tienen más flexibilidad y una alta cobertura del contenido de la prueba;
6. No se requiere ningún dispositivo, se puede probar directamente o ser compatible con la prueba de dispositivos;
7. La nueva tecnología de aterrizaje suave con aguja hacia abajo puede minimizar las huellas producidas al contactar con el PCBA sin afectar la velocidad;
8. Sonda de presión ajustable, máxima compatibilidad con diferentes componentes y PCBA.
Director de prueba del probador de sonda voladora PCBA:
Prueba en Circuito - ICT: Sin energía en el UUT, los componentes y conexiones en la placa se miden uno por uno mediante una señal eléctrica que pasa a través de las sondas volantes.Compare los resultados de la prueba con la plantilla de muestra estándar.La plantilla de muestra proviene del archivo de diseño CAD importado o del aprendizaje automático de un 'tablero dorado'.
Señal de prueba: Según la aplicación del UUT y las diferentes características del dispositivo, puede optar por aplicar una señal de CC o una señal de CA de diferente frecuencia.
Prueba de voltaje estático - Vnod: Con el UUT encendido, el voltaje en cada punto del circuito se puede medir por turno.Este modo de prueba es especialmente adecuado para la reparación de placas usadas.
Especificación del probador de sonda voladora SMT PCBA:
| Número de sondas voladoras superiores | 4 |
| Número de sondas de asistencia fijas magnéticas | 2 |
| Número de soporte fijo magnético | 4 |
| Mín.Tamaño de la UUT | 35mm |
| Máx.Tamaño de la UUT | 610*480mm |
| Componente más alto en UUT | 50mm |
| X/Y máx.velocidad | 1000 mm/s |
| Resolución del eje XYZ | 1 μm |
| Tamaño mínimo del componente | imperial 0201 (0,6*0,3 mm), opción: 01005 |
| Rango de fuerza de contacto de la sonda | 70 g ~ 230 g |
| Toque suave de la sonda | Sí |
| Dimensión | W1760*D1610*H1500mm |
| Peso | 1.450 kilos |
* I.C.T sigue trabajando en la calidad y el rendimiento, las especificaciones y la apariencia pueden actualizarse sin previo aviso.
