Impresora de pasta de soldadura

Ya sea que busque automatización completa, repetibilidad precisa o flexibilidad sencilla
I.C.T tiene una impresora de soldadura en pasta que puede satisfacer sus necesidades específicas.
Desde el ensamblaje de volumen bajo, medio y alto PCB, la maquinaria I.C.T proporcionará una impresión confiable de soldadura en pasta.

Impresoras de pasta de soldadura

I.C.T ofrece una variedad de impresoras automáticas SMT de soldadura en pasta, incluidos modelos semiautomáticos y en línea totalmente automáticos con asistencia visual.


En la industria SMT, las impresoras de soldadura en pasta son cruciales para el proceso de ensamblaje de placas de circuito impreso (PCB).
Las impresoras SMT aplican con precisión soldadura en pasta al PCB, asegurando una ubicación óptima de los componentes. Su precisión impacta directamente en la calidad y confiabilidad del producto final, reduciendo los defectos y mejorando la eficiencia de la producción. Con los avances en tecnología, las impresoras de soldadura en pasta modernas ofrecen alta velocidad, flexibilidad y operación fácil de usar, lo que las hace esenciales para satisfacer las demandas del acelerado entorno de fabricación actual.

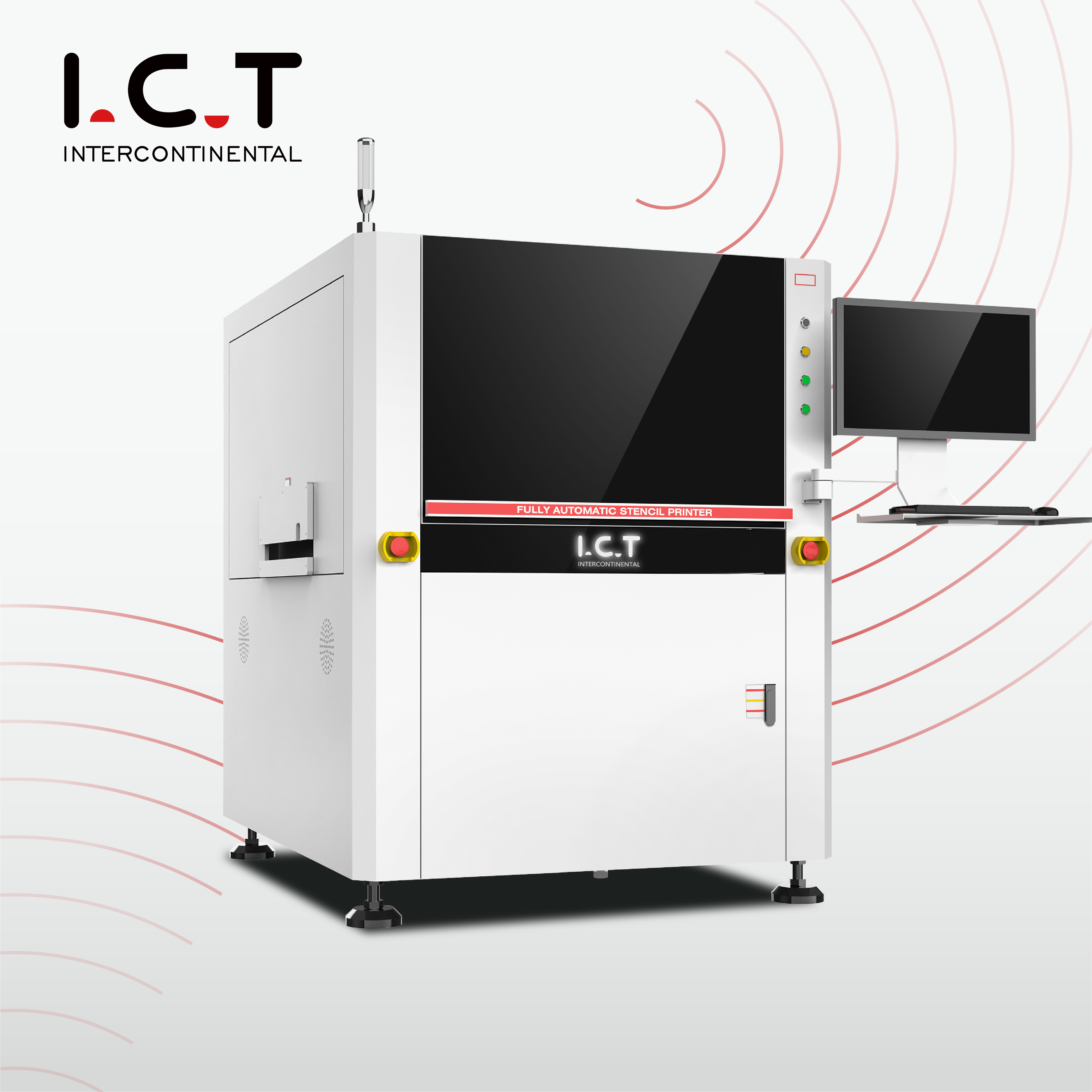

Impresión automática 4034

I.C.T-4034 Impresora en línea totalmente automática SMT sténcil



PCB Tamaño: 50*50 ~ 400*340 mm
sténcil Tamaño del marco: 470*370 ~ 737*737 mm
Limpieza: Seca, Húmeda, Aspiradora, Núcleo del tubo de limpieza: 410 mm * Ø 20 mm; Papel de limpieza: 380mm*10m
Inspección 2D estándar
Tiempo de ciclo: < 7,0 segundos

  • Aplicación en ensamblaje PCB
    En el proceso de ensamblaje PCB, la impresora de soldadura en pasta es un primer paso fundamental. La capa uniforme de soldadura en pasta afecta directamente el efecto de soldadura de los componentes. A través de la impresión de soldadura en pasta de alta precisión, la impresora de soldadura en pasta puede garantizar que haya una cantidad adecuada de soldadura en pasta en cada almohadilla, mejorando así la tasa de éxito de la colocación.
  • Impacto en la eficiencia de la producción y la calidad del producto.
    El uso de una impresora de pasta de soldadura puede mejorar significativamente la eficiencia de la producción. La alta velocidad y la alta precisión de los equipos automatizados de impresión de soldadura en pasta hacen posible la producción en masa y acortan el ciclo de producción. Además, la aplicación precisa de soldadura en pasta reduce la probabilidad de defectos como cortocircuitos y soldadura en frío, mejorando así la calidad general del producto. Las conexiones de soldadura confiables no solo mejoran el rendimiento de la placa sino que también reducen los costos de retrabajo y mantenimiento.
Alta precisión

Las impresoras de esténciles SMT están diseñadas para brindar una precisión excepcional, lo que garantiza que la pasta de soldadura se aplique uniformemente en cada almohadilla. Esta precisión es crucial para una soldadura efectiva, reduciendo la probabilidad de defectos y mejorando la confiabilidad general del producto en la impresión de soldadura en pasta.
Velocidad y eficiencia

Los procesos automatizados de las impresoras de soldadura en pasta aumentan significativamente la velocidad de producción, lo que permite una fabricación de gran volumen sin comprometer la calidad. Esta eficiencia no sólo reduce el tiempo total de fabricación, sino que también ayuda a cumplir los plazos ajustados en el competitivo mercado de la electrónica.
Versatilidad

Las impresoras de soldadura en pasta pueden adaptarse a una amplia gama de tamaños y tipos PCB, lo que las hace altamente adaptables a diversas necesidades de producción. Ya sea para lotes pequeños u operaciones a gran escala, estas impresoras son esenciales para aplicaciones versátiles de impresión de soldadura en pasta.
Residuos reducidos

Al garantizar la aplicación precisa de la soldadura en pasta, las impresoras de esténciles SMT minimizan el uso excesivo de material. Esta reducción de residuos conduce a menores costos operativos y contribuye a la sostenibilidad ambiental, lo que la convierte en una opción inteligente para los fabricantes centrados en la eficiencia.
Integración con otros equipos

Las impresoras de soldadura en pasta se integran fácilmente con otros equipos SMT, como máquinas de recogida y colocación y sistemas de soldadura. Esta perfecta integración crea una línea de producción optimizada, mejorando el flujo de trabajo y maximizando la productividad durante todo el proceso de impresión de soldadura en pasta.

SMT sténcil Impresora en SMT Línea de ensamblaje

I.C.T fabrica y suministra impresoras de plantillas SMT de alta precisión para el montaje de PCB.


Ya sea que busque una automatización completa, una repetibilidad precisa o una flexibilidad sencilla, I.C.T tiene una impresora de plantillas SMT que puede satisfacer las necesidades específicas de su empresa.
Desde el ensamblaje de volumen bajo, medio y alto PCB, la maquinaria I.C.T proporcionará una impresión confiable de soldadura en pasta.


Ya sea que esté buscando automatización completa, repetibilidad precisa o fácil flexibilidad, I.C.T tiene una impresora de plantilla SMT que puede satisfacer las necesidades específicas de su empresa.
De ensamblaje de bajo a medio, a alto volumen PCB, la maquinaria I.C.T proporcionará impresión de pasta de soldadura confiable.


Díganos el tamaño máximo de placa PCB de su producto, y configuraremos una impresora de plantilla SMT adecuada para usted.

  • Impresoras SMT sténcil totalmente automáticas

    Proporcione impresión precisa y de alta velocidad con una mínima intervención humana, maximizando la eficiencia y la coherencia para la producción a gran escala.

    Impresoras sténcil completamente automáticas

    Características: Estas impresoras SMT funcionan con una mínima intervención humana y utilizan automatización avanzada para tareas como alineación de plantillas, dispensación de pasta e inspección. Están equipados con funciones como sistemas de visión para una alineación precisa y ciclos de limpieza automáticos.
    Aplicaciones: Ideales para entornos de producción de gran volumen, las impresoras de plantillas SMT totalmente automáticas son perfectas para los fabricantes que buscan optimizar la eficiencia y la coherencia. Son muy adecuados para la fabricación de productos electrónicos a gran escala donde la velocidad y la precisión son fundamentales.





    Especificación de impresoras SMT sténcil totalmente automáticas:

    Modelo I.C.T-4034 I.C.T-5134 I.C.T-5151 I.C.T-6534
    Tamaño del marco 470*370 ~ 737*737mm 470*370 ~ 737*737mm 470*370 ~ 737*737mm 470*370 ~ 737*737mm
    Grosor del marco 25 ~ 40 mm
    PCB Tamaño PCB Espesor 50*50 ~ 400*340mm 50*50 ~ 510*340mm 50*50 ~ 510*510mm 50*50 ~650*340mm
    PCB Ajuste de espesor 0,4 ~ 6 mm (Opción: 10 ~ 15 mm); Deformación <1%
    PCB Espesor Ajuste manual
    Altura de transporte 900±20mm
    Dirección de transporte Izquierda-Derecha; Derecha-Izquierda; Izquierda-Izquierda; Derecha-derecha
    Velocidad de transporte Máximo 1500 mm/s
    Sistema de soporte Pasador magnético/mesa arriba-abajo ajustada/bloque de soporte
    Sistema de limpieza Seco, Húmedo, Aspirar
    Precisión de impresión ±0,025 mm
    Fuente de alimentación CA 220±10%, 50/60 HZ, 3 KW
    Dimensión (mm) 1220*1355*1500 1220*1550*1500 1220*1355*1500 1330*1370*1500

  • Impresoras semiautomáticas SMT sténcil



    Ofrezca un enfoque equilibrado con funciones automatizadas y control manual, lo que los hace versátiles para producción a mediana escala y tamaños de lotes flexibles.

    Impresoras sténcil semiautomáticas
    Características: Estas impresoras SMT requieren algunas operaciones manuales, como cargar la PCB y ajustar la configuración, y al mismo tiempo ofrecen funciones automatizadas como la dispensación neumática de pasta y velocidades de impresión ajustables. Proporcionan un equilibrio entre comodidad y control.
    Aplicaciones: Las impresoras de plantillas SMT semiautomáticas, ideales para la producción a mediana escala, son adecuadas para empresas que necesitan flexibilidad en el tamaño de los lotes. Atiende a los fabricantes que desean reducir la mano de obra manteniendo cierto nivel de supervisión manual.









    Especificación de impresoras semiautomáticas sténcil:

    Modelo I.C.T-P3 I.C.T-P6 I.C.T-P12 I.C.T-P15
    Exactitud ±0,05 mm ±0,05 mm ±0,05 mm ±0,05 mm
    PCB Tamaño 300*350mm 600*350mm 1200*350mm 1500*350mm
    Tamaño de la plataforma 500*400mm 700*400mm 1250*400mm 1650*400mm
    sténcil Tamaño (mm) 370*470-550*650 370*470-1000*650 370*470-1500*650 370*470-1750*650
    PCB Espesor 0,2-6mm
    sténcil Posicionamiento Manual
    Tiempo de ciclo <10 seg.
    Consumo de energía 200W
    Fuente de alimentación Monofásico, 220 VCA 50/60 HZ
    Altura de la plataforma 950 mm
    Dimensión (largo* ancho* alto) 850*750*1650mm 1050*750*1650mm 1660*750*1650mm 2100*750*1650mm
    Opción: Se puede personalizar el tamaño especial


  • Impresoras de placa larga SMT sténcil



    Diseñado específicamente para PCBs extendidos, lo que garantiza una aplicación uniforme de soldadura en pasta en superficies largas, ideal para industrias que requieren precisión en placas de circuitos alargadas.


    Impresoras de placa larga sténcil
    Características: Diseñadas específicamente para placas de circuito impreso más largas, estas impresoras SMT de placa larga cuentan con áreas de impresión extendidas y sistemas de alineación especializados para adaptarse a las dimensiones únicas de las placas largas. Garantizan una aplicación uniforme de la pasta en toda la longitud del tablero.
    Aplicaciones: Ideales para industrias como las de telecomunicaciones y equipos industriales, las impresoras de plantillas SMT de placa larga son esenciales para aplicaciones que requieren una aplicación precisa de pasta de soldadura en PCB alargadas, lo que garantiza un rendimiento confiable.




    Especificación de impresoras de placa larga SMT sténcil:

    Modelo I.C.T-1200 I.C.T-1500
    Tamaño del marco (mm) 737*300~1500*750 1100*300~1800*750
    Grosor del marco 25~40mm
    PCB Tamaño (mm) 80*50~1200*350 80*50~1500*450
    PCB Espesor 0,4~6 mm (configuración del programa, ajuste automático)
    Altura de transporte 900±20mm
    Modo de calefacción IR (Aire caliente opcional)
    Transporte alto 900±20mm
    Dirección de transporte Izquierda-Derecha; Derecha-Izquierda; Izquierda-Izquierda; Derecha-derecha
    Sistema de soporte Pasador magnético/mesa arriba-abajo ajustada/bloque de soporte
    Sistema de limpieza Seco, húmedo (la aspiradora es una opción)
    Dimensión (largo* ancho* alto) L2200*W1200*H1500mm L2500*W1200*H1500mm

  • Impresora manual de precisión SMT sténcil

    Esta es una máquina de impresión manual de soldadura en pasta PCB, adecuada para producción a pequeña escala y proyectos personalizados donde la flexibilidad es esencial.

    Impresora manual de precisión sténcil
    Características: Estas impresoras SMT dependen de la operación manual, lo que permite al operador controlar todo el proceso de impresión. Ofrecen simplicidad y versatilidad, y a menudo cuentan con velocidades de impresión ajustables y fácil carga de plantillas.
    Aplicaciones: Las impresoras de plantillas SMT manuales de precisión, ideales para producciones a pequeña escala y proyectos especializados, son ideales para fabricantes que requieren flexibilidad y control sobre el proceso de impresión. Son perfectos para entornos de investigación y desarrollo o ejecuciones de bajo volumen donde se necesita personalización.




    Especificación de la impresora manual SMT sténcil:

    Modelo I.C.T SMT Impresora manual
    Tamaño de la plataforma de trabajo 300*400mm
    Tamaño máximo PCB 300*300mm
    Tamaño máximo sténcil 370*470mm
    Velocidad Controlar a mano
    Espesor 0-80 mm
    Altura 190 mm
    Precisión ± 0,01 mm
    Tamaño de ajuste del eje X,Y 10mm
    Dimensión 540*380*390mm
    Peso 30KG

¿Cómo elegir la impresora de pasta de soldadura SMT adecuada?

PCB Complejidad del diseño:
Considere la complejidad de sus diseños PCB. Si sus placas PCB tienen componentes de paso fino o diseños complejos, necesitará una impresora de pasta de soldadura que ofrezca alta precisión y configuraciones ajustables para adaptarse a estas complejidades.

Escala de producción:
Evalúe sus requisitos de volumen de producción. Para la fabricación de gran volumen, un Impresora de pasta de soldadura completamente automática. es ideal para maximizar la eficiencia. Por el contrario, para volúmenes o prototipos más bajos, una impresora de soldadura en pasta semiautomática o manual puede ser suficiente.

Análisis de Costo-Eficiencia:
Considere el costo total de la máquina, incluidos los costos de compra, mantenimiento y operación. Mientras impresoras SMT completamente automáticas Tienen un costo inicial más alto, ofrecen ahorros de mano de obra a largo plazo y una mayor eficiencia de producción. Para las empresas más pequeñas, las impresoras SMT semiautomáticas o manuales de precisión pueden ser una opción más económica.
​

De acuerdo con el tamaño MAX PCB de sus productos para elegir la máquina de impresión SMT más adecuada y económica.

I.C.T-4034 |Impresora SMT sténcil completamente automática
Impresora totalmente automática SMT sténcil
I.C.T-4034 |Impresora SMT sténcil completamente automática
Consultar
Añadir al carrito
I.C.T-5134 |Impresora de pasta de soldadura totalmente automática en línea SMT Máquina para LED
Impresora totalmente automática SMT sténcil
I.C.T-5134 |Impresora de pasta de soldadura totalmente automática en línea SMT Máquina para LED
Consultar
Añadir al carrito
I.C.T-6534 |SMT Máquina de impresión de pasta de soldadura para ensamblaje PCB
Impresora totalmente automática SMT sténcil
I.C.T-6534 |SMT Máquina de impresión de pasta de soldadura para ensamblaje PCB
Consultar
Añadir al carrito
I.C.T-6561 |Impresora PCB completamente automática Máquina de impresión de pasta de soldadura SMT
Impresora totalmente automática SMT sténcil
I.C.T-6561 |Impresora PCB completamente automática Máquina de impresión de pasta de soldadura SMT
Consultar
Añadir al carrito
I.C.T-5151 |Pasta de soldadura PCB SMT Impresora de pantalla de máquina totalmente automática para LED
Impresora totalmente automática SMT sténcil
I.C.T-5151 |Pasta de soldadura PCB SMT Impresora de pantalla de máquina totalmente automática para LED
Consultar
Añadir al carrito
I.C.T-P3 |Impresora semiautomática SMT con doble rasero PCB de alta precisión
Impresora semiautomática SMT sténcil
I.C.T-P3 |Impresora semiautomática SMT con doble rasero PCB de alta precisión
Consultar
Añadir al carrito
I.C.T-P6丨Semiautomática SMD Máquina de impresión de pasta de soldadura SMT Impresora
Impresora semiautomática SMT sténcil
I.C.T-P6丨Semiautomática SMD Máquina de impresión de pasta de soldadura SMT Impresora
Consultar
Añadir al carrito
I.C.T-P12 |Impresora SMT semiautomática de alta precisión sténcil en línea de montaje SMD
Impresora semiautomática SMT sténcil
I.C.T-P12 |Impresora SMT semiautomática de alta precisión sténcil en línea de montaje SMD
Consultar
Añadir al carrito
I.C.T-P15 |Impresora de alta velocidad SMT sténcil Modelo semiautomático
Impresora semiautomática SMT sténcil
I.C.T-P15 |Impresora de alta velocidad SMT sténcil Modelo semiautomático
Consultar
Añadir al carrito
I.C.T-1200 |Impresora de 1,2 metros SMT totalmente automática LED sténcil
Impresora totalmente automática SMT sténcil
I.C.T-1200 |Impresora de 1,2 metros SMT totalmente automática LED sténcil
Consultar
Añadir al carrito
I.C.T-1500 |Impresoras de tablero largo totalmente automáticas LED PCB sténcil
Impresora totalmente automática SMT sténcil
I.C.T-1500 |Impresoras de tablero largo totalmente automáticas LED PCB sténcil
Consultar
Añadir al carrito
POR QUÉ ELEGIRNOS

Solución de máquina de 0-1 SMT en general para una fábrica completa

9
w
Bases de fabricación
12000
㎡
Área de fábrica
20
+
Ingeniero técnico
1600
+
Clientes a nivel mundial
Casos de éxito globales y soporte posventa
Estés donde estés, allí estaremos.

Para ver cómo hemos ayudado a los líderes mundiales de la industria electrónica a lograr sus objetivos.
Desde aumentar la eficiencia de la producción hasta entregar productos personalizados SMT soluciones de línea de producción, nuestra experiencia ha tenido un impacto real en los negocios de nuestros clientes.
  • One-stop Smart Factory Solution for LED Lighting Manufacturing in Tajikistan.jpg
  • I.C.T Overseas Support in Uruguay .jpg
  • I.C.T New MALAYSIA SEMICON.jpg
  • I.C.T-New-MALAYSIA.jpg
  • I.C.T Global Technical Support for Customized Refolw oven in Malaysia.jpg
  • I.C.T-New-KAZAKHSTAN.jpg
  • I.C.T-New-EUROPE.jpg
  • I.C.T Delivers a Conformal Coating Line with Return Function in Mexico.jpg
  • I.C.T-global support-in europe.jpg

Lo que dicen nuestros clientes sobre I.C.T

En I.C.T, la satisfacción del cliente es nuestra principal prioridad. Descubra por qué los líderes de la industria confían en I.C.T para sus SMT necesidades de fabricación.

Tecnologías relacionadas en la impresión de soldadura en pasta

Inspección de soldadura en pasta (SPI)

La inspección de soldadura en pasta (SPI) es un paso crítico de control de calidad que evalúa el volumen, la alineación y la consistencia de los depósitos de soldadura en pasta en el PCB después de la impresión. Funciona en conjunto con impresoras de pasta de soldadura para garantizar que cada almohadilla reciba la cantidad correcta de pasta. Los sistemas SPI utilizan tecnología de medición 3D para detectar defectos como pasta insuficiente o excesiva, lo que garantiza que el rendimiento de la impresora de soldadura en pasta cumpla con los estándares requeridos. La integración de SPI en la línea de producción ayuda a detectar problemas de impresión a tiempo, mejorando el rendimiento y reduciendo el retrabajo.
LEER MÁS
Completamente SMT Línea de producción con SPI
Completamente SMT Línea de producción con SPI
CONSULTA AHORA

Preguntas frecuentes sobre las impresoras de pasta de soldadura

  • ¿Qué es una impresora de soldadura en pasta SMT?
    加 Created with Sketch.
    形状 Created with Sketch.
    SMT La impresora de soldadura en pasta es un dispositivo que se utiliza para aplicar uniformemente pasta de soldadura en placas de circuito impreso (PCBs). Utiliza tecnología de impresión precisa para aplicar pasta de soldadura al patrón de circuito diseñado para proporcionar puntos de conexión confiables para la posterior colocación de componentes. La impresora SMT generalmente funciona de forma total o semiautomática y puede admitir diferentes tamaños y tipos de PCB.
  • ¿Cuál es el principio de funcionamiento de una impresora de soldadura en pasta SMT?
    加 Created with Sketch.
    形状 Created with Sketch.
    La impresora SMT utiliza una plantilla o pantalla para distribuir uniformemente la pasta de soldadura en las almohadillas del PCB, utilizando métodos mecánicos o manuales para la aplicación.
  • ¿Cómo elijo la impresora de soldadura en pasta SMT adecuada?
    加 Created with Sketch.
    形状 Created with Sketch.
    Al seleccionar una impresora de soldadura en pasta, considere la complejidad de su diseño PCB, escala de producción y presupuesto. Los diseños de alta complejidad son adecuados para impresoras totalmente automáticas, mientras que la producción a menor escala puede beneficiarse de los modelos semiautomáticos o manuales.
  • ¿Cuáles son los puntos clave de mantenimiento para una impresora de soldadura en pasta SMT?
    加 Created with Sketch.
    形状 Created with Sketch.
    Limpie periódicamente el área de impresión y la plantilla, verifique el desgaste de los componentes mecánicos y realice las calibraciones necesarias y el mantenimiento profesional para garantizar un funcionamiento eficiente.
  • ¿Cuáles son los problemas comunes con las impresoras de soldadura en pasta SMT y sus soluciones?
    加 Created with Sketch.
    形状 Created with Sketch.
    Los problemas comunes incluyen la aplicación desigual de la pasta de soldadura y la desalineación. Las soluciones implican ajustar la configuración de la impresora, verificar la calidad de la plantilla y la pasta y realizar el mantenimiento necesario.
  • ¿Cómo puedo mejorar la eficiencia de producción de mi impresora de soldadura en pasta SMT?
    加 Created with Sketch.
    形状 Created with Sketch.
    La optimización de los parámetros de impresión, la realización de un mantenimiento regular y la formación de los operadores pueden mejorar significativamente la eficiencia de la producción.
  • ¿Ofrecen soporte postventa?
    加 Created with Sketch.
    形状 Created with Sketch.
    Sí, ofrecemos soporte posventa integral, servicio 7 x 24 horas, que incluye servicios de instalación, capacitación y mantenimiento para garantizar que su equipo permanezca en óptimas condiciones.
