| Horno de reflujo serie L de alta calidad L10 Descripción general
El horno de reflujo L10 es una solución confiable para soldadura SMT precisa. Diseñado para un ensamblaje PCB de alta eficiencia, proporciona un calentamiento uniforme y excelentes resultados de soldadura. Su interfaz intuitiva, su diseño que ahorra energía y su tamaño compacto lo hacen ideal para líneas de producción grandes y pequeñas. Con el soporte profesional, la instalación y la capacitación de I.C.T, el L10 garantiza una calidad constante, una producción más rápida y menores costos de mantenimiento, lo que lo convierte en la mejor opción para los fabricantes de productos electrónicos a nivel mundial.
| Característica

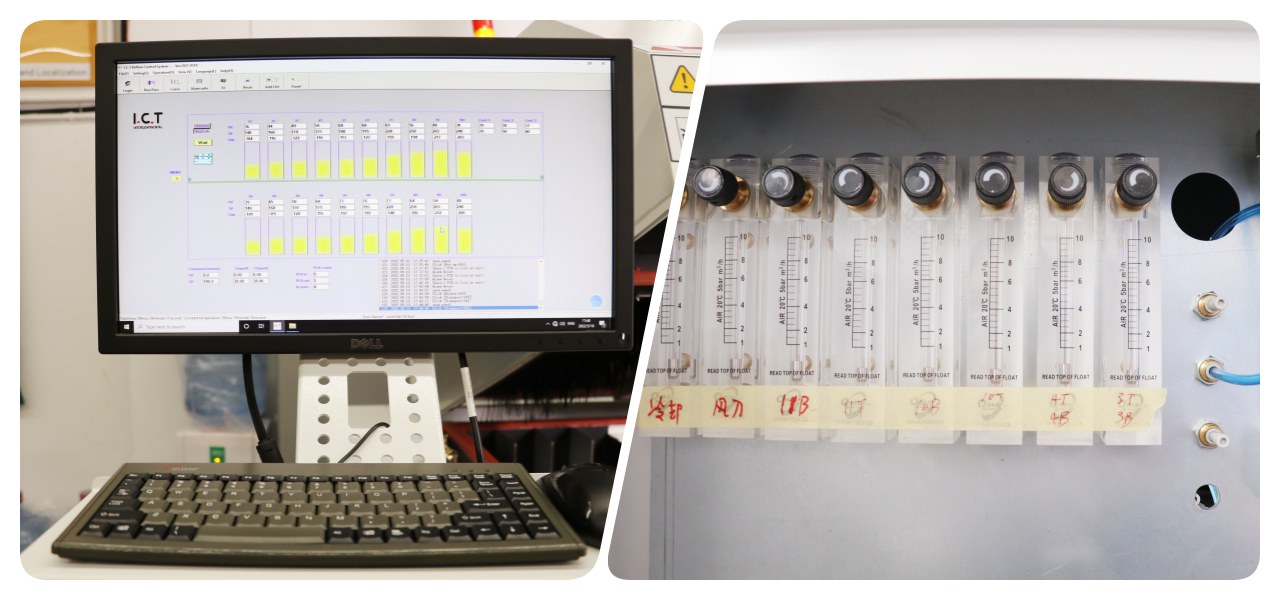

El horno de reflujo L10 utiliza control PID+SSR para una precisión de ±1°C en todas las zonas de calentamiento. La regulación independiente de la zona superior e inferior permite un ajuste continuo de la velocidad, ideal para diversas necesidades de soldadura PCB. Los calentadores de alta eficiencia y los tableros de aluminio y zinc garantizan una rápida recuperación térmica y una distribución uniforme del calor. Este sistema admite perfiles de soldadura complejos, adecuados para electrónica de consumo, piezas de automóviles y otras aplicaciones de alto estándar, lo que garantiza una calidad de soldadura constante.

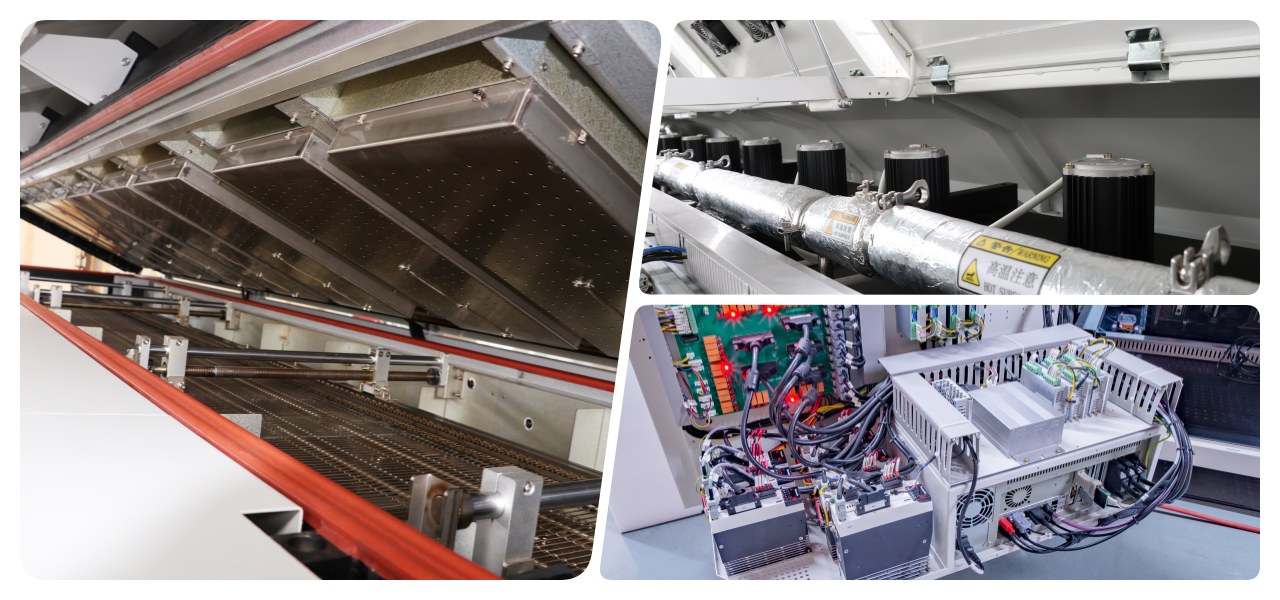

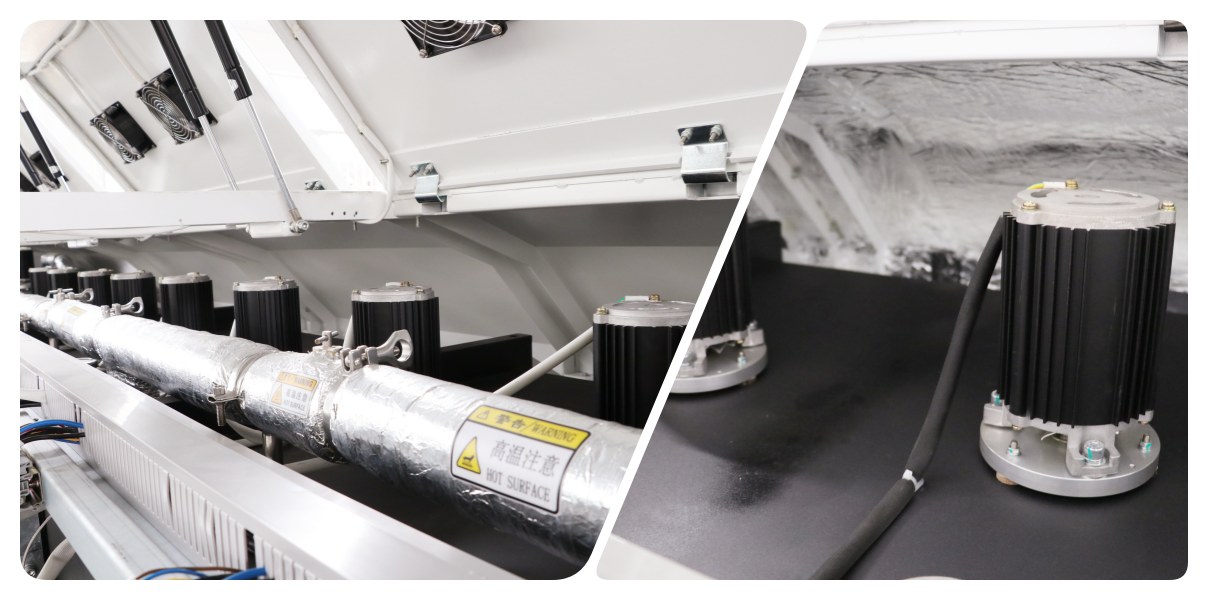

Sistema de calefacción eficiente
Equipado con módulos calefactores de alta calidad, el L10 logra un calentamiento rápido y una uniformidad térmica óptima. Los calentadores de larga duración con alta sensibilidad minimizan la inercia térmica, mientras que el avanzado sistema de flujo de aire garantiza un calentamiento uniforme en todos los PCB. Como horno de reflujo de aire caliente sin plomo, reduce el consumo de energía y al mismo tiempo mantiene un excelente rendimiento de soldadura, lo que lo hace perfecto para producciones de volumen pequeño y mediano.
El sistema de transporte L10 utiliza una correa de malla combinada con rieles guía, que soportan PCBs de varios tamaños de manera constante. El tensado tipo resorte evita el deslizamiento de la correa, mientras que el control de velocidad de circuito cerrado mantiene la desviación dentro de ±2%. Los rieles dobles opcionales y los soportes centrales se adaptan a diferentes configuraciones de producción. Esto garantiza un movimiento PCB suave y confiable a través de todas las zonas de calentamiento, minimizando los defectos y el tiempo de inactividad.
| SMT Especificación del horno de reflujo
Modelo | L8 | L10 |
Dimensión (largo* ancho* alto) mm | 5000x1300x1530 | 5800x1300x1530 |
Peso | Aprox. 2100KG | Aprox. 2315KG |
Número de zonas de calefacción | Arriba8/Abajo8 | Arriba10/Abajo10 |
Longitud de las zonas de calentamiento | 3110 mm | 3892 mm |
Ajuste del ancho del riel | Ajuste manual (Opción: Automático) | |
Volumen de escape | 10M3/min*2 Escapes | |
Sistema de control | PLC+Ordenador | |
Método de control de temperatura | PID + SSR | |
Agente de transmisión | Cadena + Malla | |
Se requiere suministro eléctrico | Sistema de 5 Cables 3P, N, PE 380 VAC ± 5%, 50 Hz. Otros voltajes bajo pedido | |
Energía para calentar | 64 KW | 80kW |
Consumo de energía | 10kW | 12kW |
Tiempo de calentamiento | Aproximadamente 25 minutos | |
Temperatura. Rango de configuración | Temperatura ambiente.-- 300°C | |
Transportador SMT altura | 900+/-20mm | |
Transportador SMT Rango de velocidad | 300~2000 mm/milla | |
Lado del carril fijo | Delantero Fijo (Opción: Trasero Fijo) | |
Método de enfriamiento | Motor de aire forzado y ventilador (estándar) | |

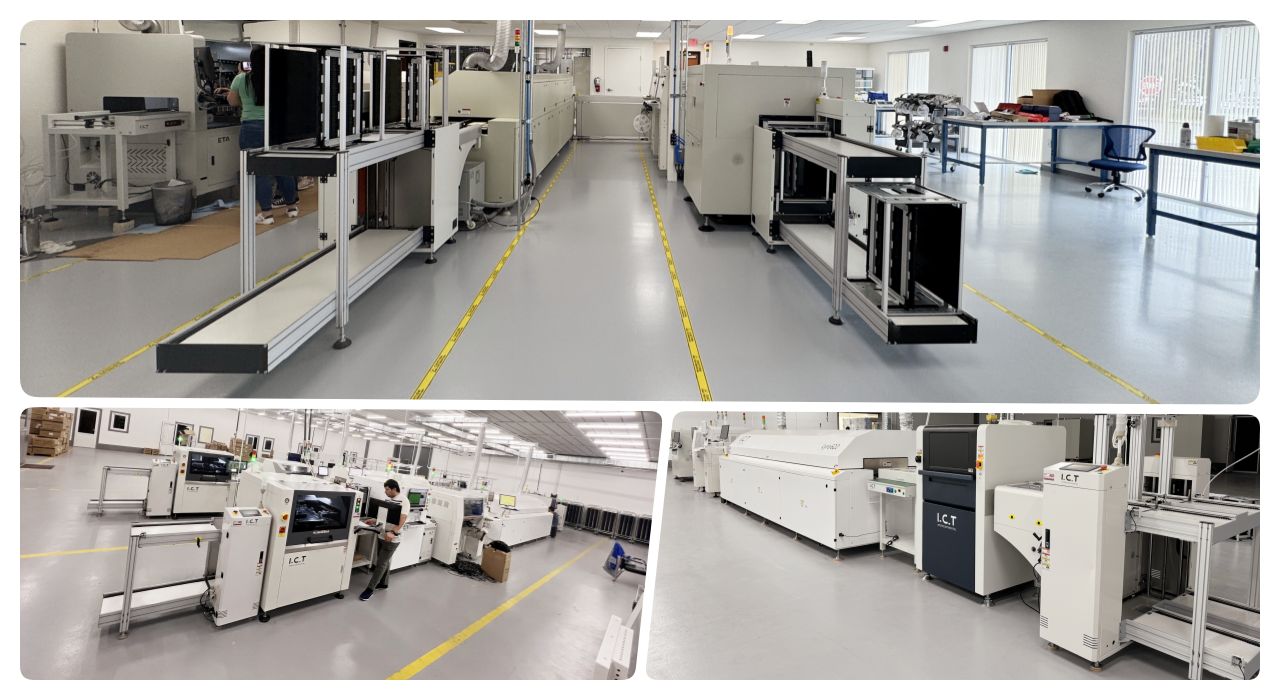

| SMT Lista de equipos de línea
Nuestra línea de producción PCBA de alta calidad cuenta con equipos avanzados para un ensamblaje PCB eficiente y preciso. La línea SMT totalmente automatizada incluye un cargador, una impresora automática para una aplicación precisa de soldadura en pasta, una máquina de recogida y colocación para la colocación precisa de componentes, un horno de reflujo para una soldadura confiable y un sistema AOI para una inspección exhaustiva de defectos. Esta línea de producción PCBA de alta calidad garantiza un funcionamiento fluido, alta confiabilidad y ensamblaje SMT de bajo costo, cumpliendo con diversos requisitos de la industria.

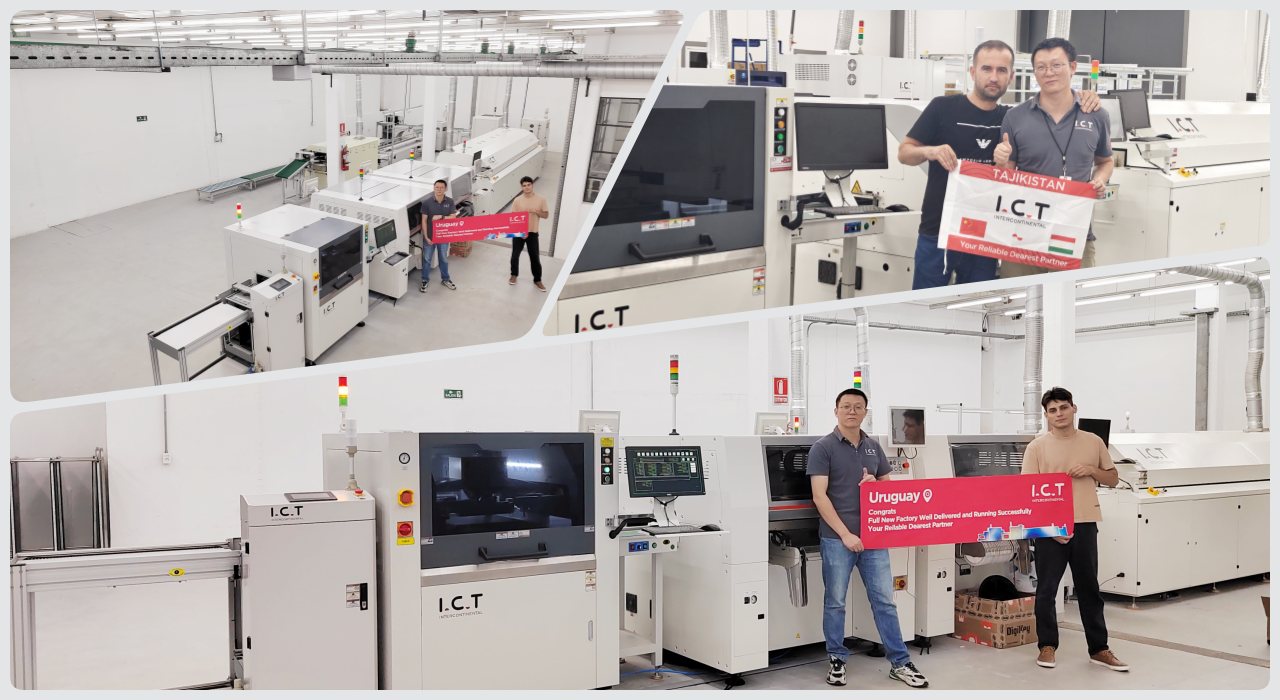

| Vídeo sobre el éxito del cliente
Nuestro cliente de Uzbekistán visitó la fábrica de I.C.T para inspeccionar la línea de producción completa de SMT que compró. La visita incluyó equipos de primer nivel como el horno de reflujo L10, la máquina de recogida y colocación DECAN S1, la impresora 5151, AOI AI-5146, el cargador NG/OK, la línea de montaje de cinta, el mezclador de pasta de soldadura y el gabinete refrigerado de pasta de soldadura. Elogiaron la calidad constante de la soldadura, el funcionamiento fluido de la máquina y nuestra orientación profesional en el sitio, lo que confirma las soluciones SMT confiables y de alto rendimiento de I.C.T.
| Capacitación y soporte profesional
I.C.T brinda capacitación y soporte integrales para todos los equipos, incluido el horno de reflujo L10. Nuestros ingenieros guían a los clientes a través de la instalación, operación y mantenimiento, asegurando un inicio de producción sin problemas. Ofrecemos soluciones personalizadas, soporte remoto y respuesta rápida a preguntas, ayudando a los clientes a maximizar la eficiencia del equipo y minimizar el tiempo de inactividad. Nuestro servicio profesional garantiza un funcionamiento confiable a largo plazo y la satisfacción del cliente.

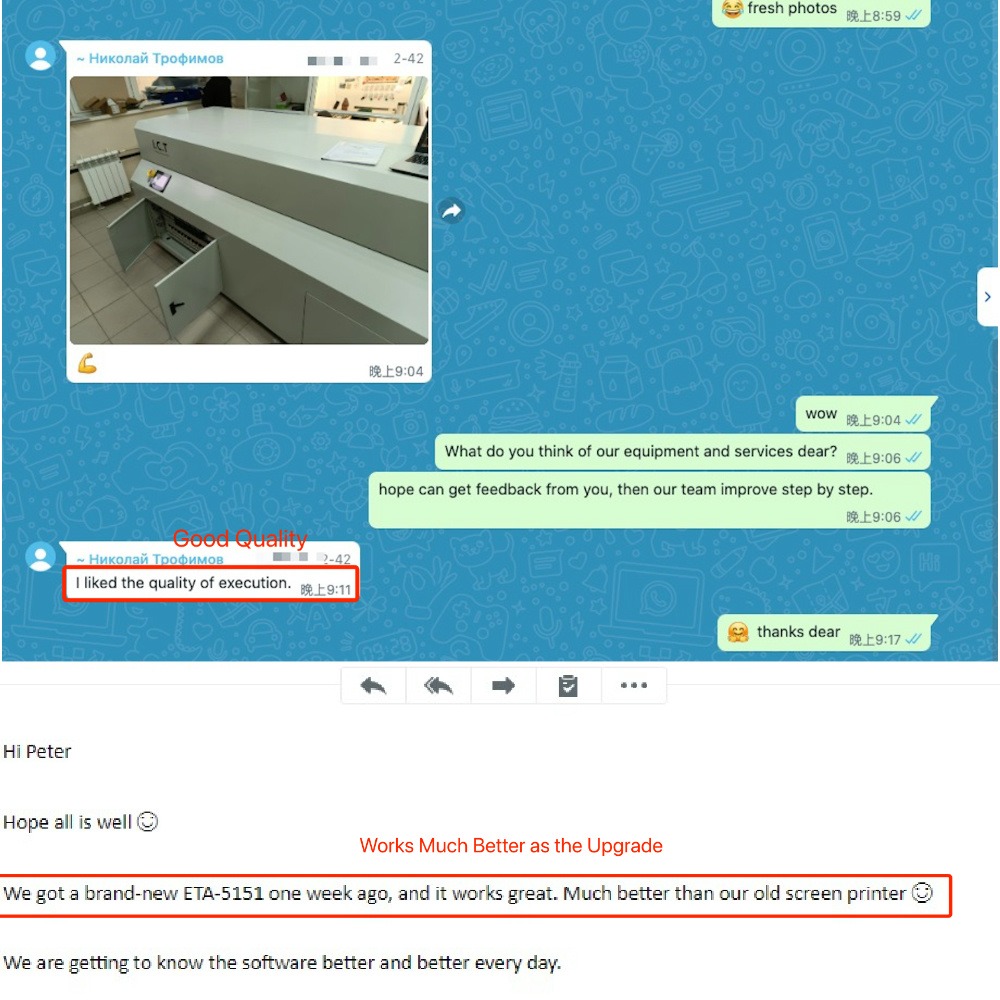

| Elogios del cliente
Los clientes aprecian el profesionalismo y la dedicación de los ingenieros de I.C.T, el rendimiento confiable de nuestros hornos de reflujo, el cuidadoso embalaje para el envío y nuestra rápida respuesta a las consultas. Muchos clientes destacan nuestro eficiente soporte de instalación y nuestra constante orientación técnica, que garantizan un funcionamiento fluido y productivo de la línea SMT.
| Nuestra Certificación
Los productos I.C.T, incluido el horno de reflujo L10, cuentan con las certificaciones CE, RoHS e ISO9001, así como tecnología patentada. Estos certificados garantizan el cumplimiento de los estándares internacionales de calidad y seguridad, brindando a los clientes confianza en confiabilidad, rendimiento y durabilidad.
| Acerca de I.C.T y nuestra fábrica
I.C.T tiene sus propias instalaciones de I+D y fabricación con una gran fuerza laboral y un rápido crecimiento en los últimos años. Atendemos a clientes de todo el mundo en varios países y ofrecemos soluciones SMT profesionales. Nuestra fábrica sigue estrictos procedimientos de prueba y sistemas de gestión de calidad, garantizando que cada producto cumpla con altos estándares. Con amplia experiencia y soporte integral, I.C.T es un socio confiable para la fabricación de productos electrónicos en todo el mundo.
