I.C.T-SS550P1
I.C.T
| Cantidad: | |
|---|---|

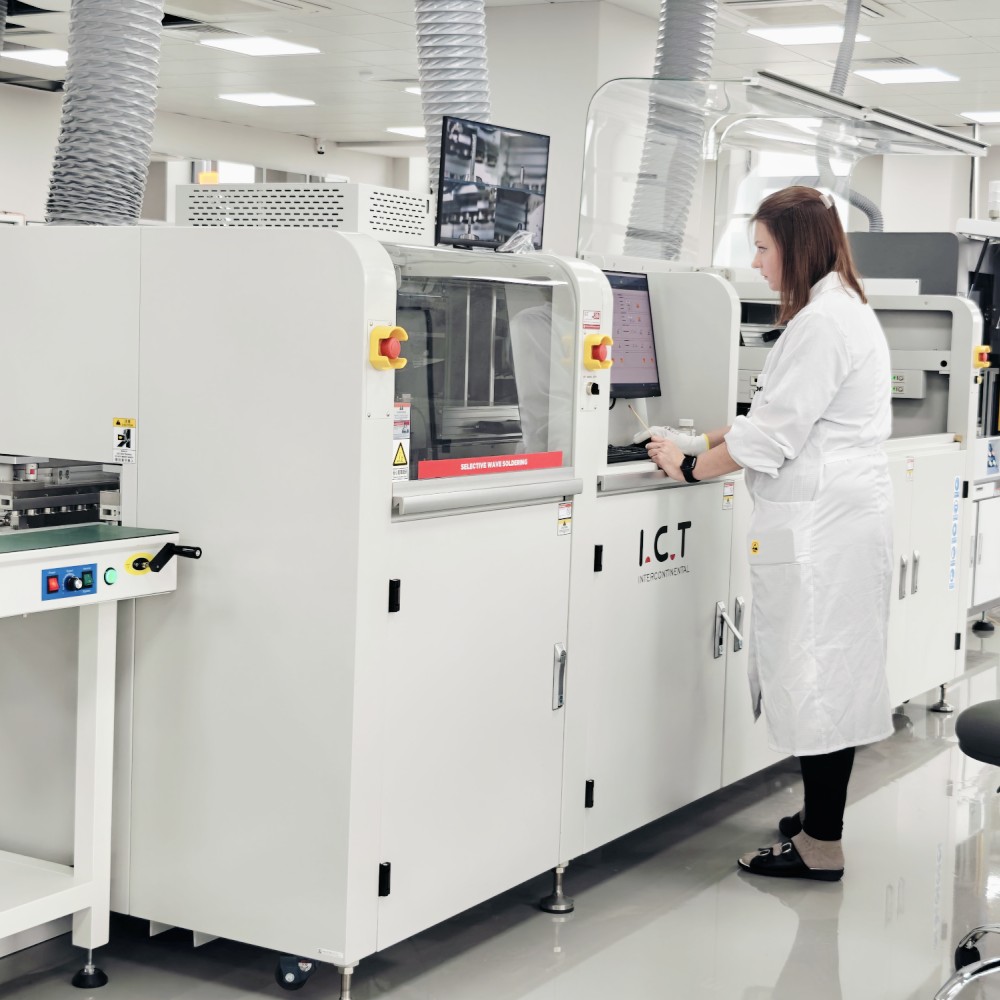

| Máquina de soldadura por ola selectiva para PCB - SS550P1
La máquina de soldadura por ola selectiva para PCB de I.C.T, fabricada en China, es una solución superior para soldadura de orificios pasantes. Diseñado para industrias como la automotriz y la electrónica, mantiene los PCB estables mientras la plataforma de pulverización y soldadura se mueve, lo que garantiza la precisión. El control total de la PC guarda configuraciones como la temperatura y el tipo de flujo para obtener resultados consistentes. Su diseño modular se adapta a cualquier línea, con calibración automática y alineación CCD que aumentan la calidad. Como máquina de soldadura selectiva de TIC, cuenta con la confianza de más de 1600 clientes en 72 países, respaldada por 26 años de experiencia I.C.T a octubre de 2025.
| Lista de equipos de línea DIP
La máquina de soldadura por ola selectiva para PCB cuenta con un sistema de flujo inteligente para una entrega precisa. Una válvula de pulso alemana de alta frecuencia rocía pequeños puntos de fundente con un contenido sólido inferior al 10 %, lo que reduce el desperdicio. Una boquilla de plataforma XY con precisión de 0,02 mm y una bandeja para la limpieza de residuos garantizan un fácil mantenimiento. Los tanques de presión y las piezas japonesas SMC mantienen el flujo constante, con manómetros visibles para comprobaciones rápidas, lo que lo hace ideal para lograr la perfección PCB.
El sistema de precalentamiento de esta máquina de soldadura selectiva ICT prepara las placas de forma eficaz. El IR inferior ajustable y el aire caliente superior alcanzan los 150 °C en 15 minutos, utilizando algodón de alta temperatura para mayor estabilidad con piezas de las mejores marcas. El diseño de complemento sin herramientas reduce el tiempo de inactividad. Esta configuración garantiza soldaduras fuertes, mejorando la preparación PCB para soldar.
El sistema de soldadura de la máquina de soldadura por ola selectiva para PCB destaca por su tecnología avanzada. Una bomba PRECIMETER sueca mantiene una onda de soldadura estable, con un software que controla las temperaturas y el flujo de N2. La olla de acero inoxidable con revestimiento anticorrosión se calienta rápidamente, mientras que el N2 reduce la escoria para lograr juntas limpias. Maneja PCBs complejos con alta confiabilidad.
El sistema de transmisión garantiza un flujo PCB suave en esta máquina de soldadura selectiva ICT. Construido con perfiles y rodillos resistentes, soporta cargas de 20kg con abrazaderas laterales y superiores. Los motores japoneses lo impulsan de manera confiable y se adaptan a líneas modulares. Los intercambios en línea mantienen la producción en movimiento, perfecto para el ensamblaje PCB.
El control es robusto en la máquina de soldadura por ola selectiva para PCB con un sistema PLC Keyence que cumple con los estándares CE. Las piezas globales y los cables Cat-6 garantizan un funcionamiento rápido y estable, con seguimiento de datos para controles de calidad. Se adapta a las necesidades de producción, apoyando la precisión PCB.
El sistema operativo simplifica la máquina de soldadura selectiva TIC con programación CCD guiada. El modo de imagen verifica las coordenadas, con monitoreo en tiempo real con un solo clic. Elija inglés o chino, con actualizaciones WiFi a través de MES. Los datos rastrean cada punto de soldadura, lo que facilita el uso para tareas PCB.
| Especificación
| Máquina de soldadura de olas selectivas en línea | ||||
| Modelo | I.C.T SS540 | I.C.T SS550 | I.C.T SS550P1 | I.C.T SS550P2 |
| Modulares en línea | Pulverización + Precalentamiento y Soldadura | Pulverización + Precalentamiento + Soldadura | Spray + Precalentamiento + Soldadura + Soldadura | Spray + Precalentamiento + Soldadura + Soldadura + Soldadura |
| Sistema de soldadura | ||||
| Cantidad de boquillas | 1 | 1 | 2 | 3 |
| Cantidad de crisol | 1 juego | 1 juego | 2 juegos | 3 juegos |
| Olla Doble (Opción) | N / A | Opción | Opción | Opción |
| Potencia del crisol | 2,35 kw | 2,35 kw | 4,70 kw | 7.05kw |
| Sistema de flujo | ||||
| Tanque de almacenamiento de flujo | 1L | 1L | 2L | 2L |
| Soporte de flujo | Alarma de flujo, automático | |||
| Boquilla | Válvula de chorro de Alemania (pulverización puntual y lineal) 1 juego | |||
| Tamaño de boquilla de pulverización | 130um (opción de 180um, 210um) | |||
| Velocidad de pulverización | 0 ~ 20 mm/s | |||
| Velocidad de movimiento de la boquilla de pulverización | 0 ~ 400 mm/s | |||
| Sistema de precalentamiento | ||||
| Modo de precalentamiento | Aire caliente e ir | Aire caliente e ir | Aire caliente e ir | Aire caliente e ir |
| Área de precalentamiento | L500*W500mm | L500*W500mm | L500*W500mm | L500*W500mm |
| Zona de precalentamiento | Aire caliente superior: 2, IR inferior: 1 | |||
| Potencia de precalentamiento inferior | Máx.12kw | |||
| Potencia de precalentamiento superior | Máx.6kw | |||
| Tiempo de calentamiento | Aproximadamente 15 min (configuración de 150 ℃) | |||
| Modo de control | PC+PLC | |||
| Sistema de transporte | ||||
| PCB Tamaño (con accesorio) | 120*60~500*500mm | |||
| PCB Reemplazo | En línea | |||
| PCB Liquidación superior | 120mm | |||
| Altura de transporte | 900 ± 20 mm | |||
| Ancho de transporte | 60 ~ 500 mm | |||
| Dimensión: mm | L1850*W1850*H1480 | L2560*W1750*H1480 | L2560*W1950*H1480 | L2600*W1950*H1480 |
| Peso | Aproximadamente: 800 kg | Aproximadamente: 1200 kg | Aproximadamente: 1300 kg | Aproximadamente: 1500 kg |

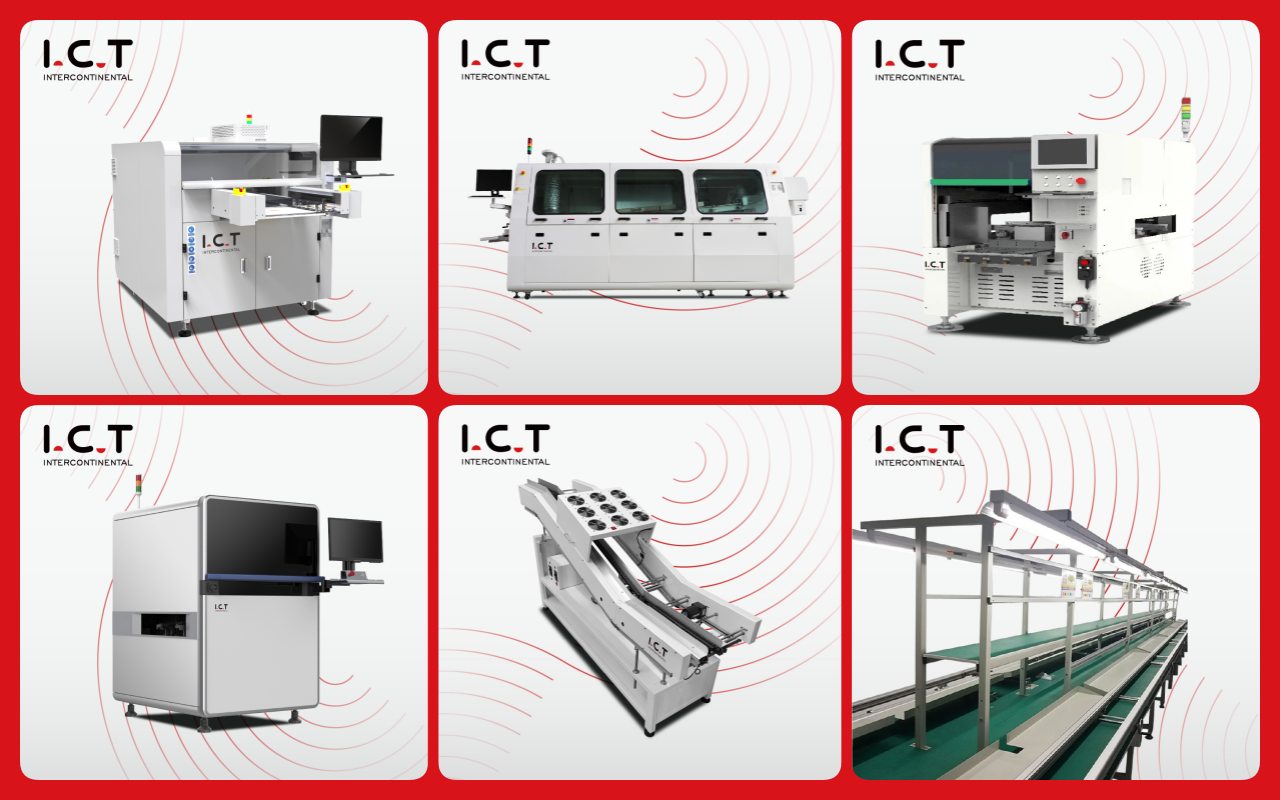

| Lista de equipos de línea DIP
Nuestra línea de producción DIP ofrece herramientas avanzadas para un ensamblaje PCB eficiente y preciso. La línea DIP totalmente automatizada incluye una línea de inserción DIP para una colocación precisa de los componentes, un cargador de ondas para una entrada PCB suave, un descargador de ondas para una salida segura y una línea de cinta de montaje para comprobaciones finales. Esta línea de producción DIP PCB de alta calidad garantiza un funcionamiento estable, una inserción THT confiable y un ensamblaje rentable, satisfaciendo diversas necesidades de la industria. Con diseños modulares y soporte global de I.C.T, aumenta la productividad para tareas de perforación pasante.
| Nombre del producto | Propósito en la línea DIP |
|---|---|
Máquina de inserción automática | Coloca automáticamente componentes en PCBs con precisión para la línea de producción DIP. |
Derrite soldadura para formar uniones sólidas en PCB durante el proceso de conexión de THT. | |
Máquina de soldadura selectiva | Aplica soldadura selectivamente a áreas específicas para un ensamblaje THT preciso |
En línea posterior a la ola AOI | Inspecciona uniones de soldadura y defectos de colocación en ensamblajes DIP PCB. |
Comprueba la calidad de la soldadura interna y los defectos ocultos en los componentes THT. | |
Prueba el rendimiento eléctrico y la conectividad del PCB ensamblado. | |
Transporta PCBs sin problemas a través de la línea DIP para un montaje e inspección eficientes. |

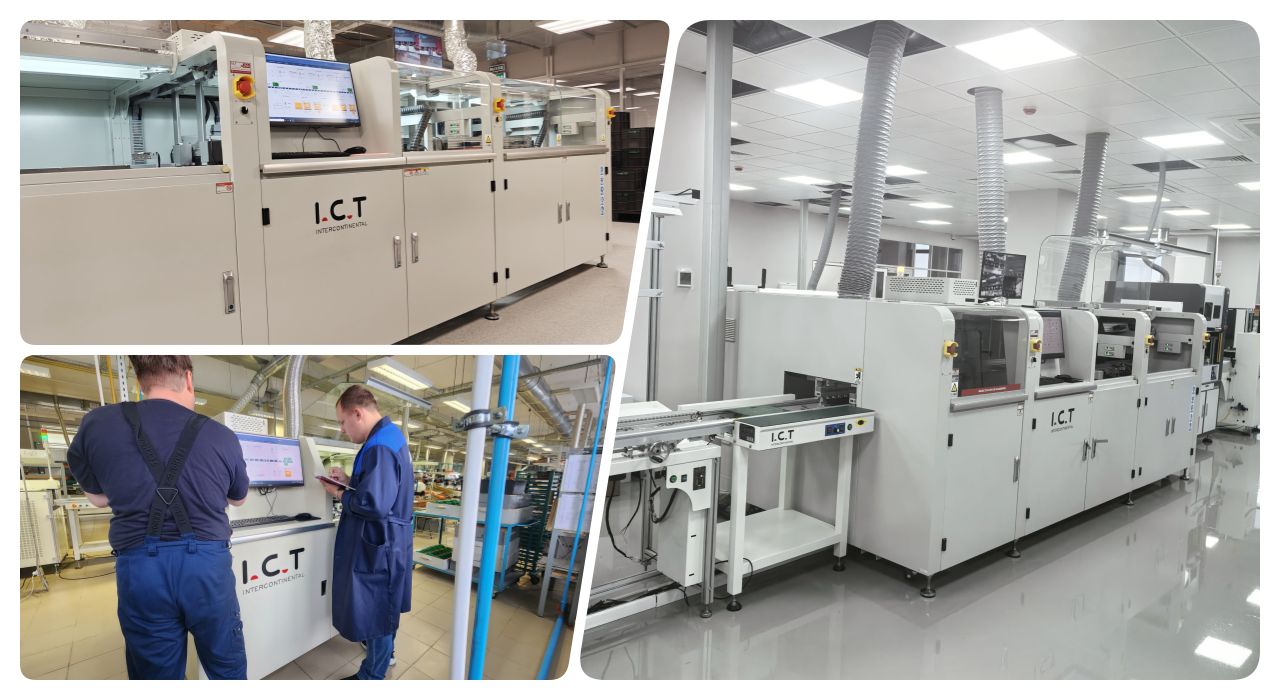

| Vídeo sobre el éxito del cliente
Los ingenieros de I.C.T visitaron a un cliente europeo para brindar asistencia técnica sobre una máquina de soldadura por ola selectiva para la configuración de PCB. El vídeo mostró una pulverización de fundente precisa y una soldadura constante en PCB de automoción, con una calibración automática que garantiza la coherencia. Los ingenieros capacitaron al equipo y ajustaron la configuración, mejorando la calidad de la producción. El cliente elogió la experiencia de I.C.T, mejorando su producción PCB con esta máquina de soldadura selectiva de TIC.

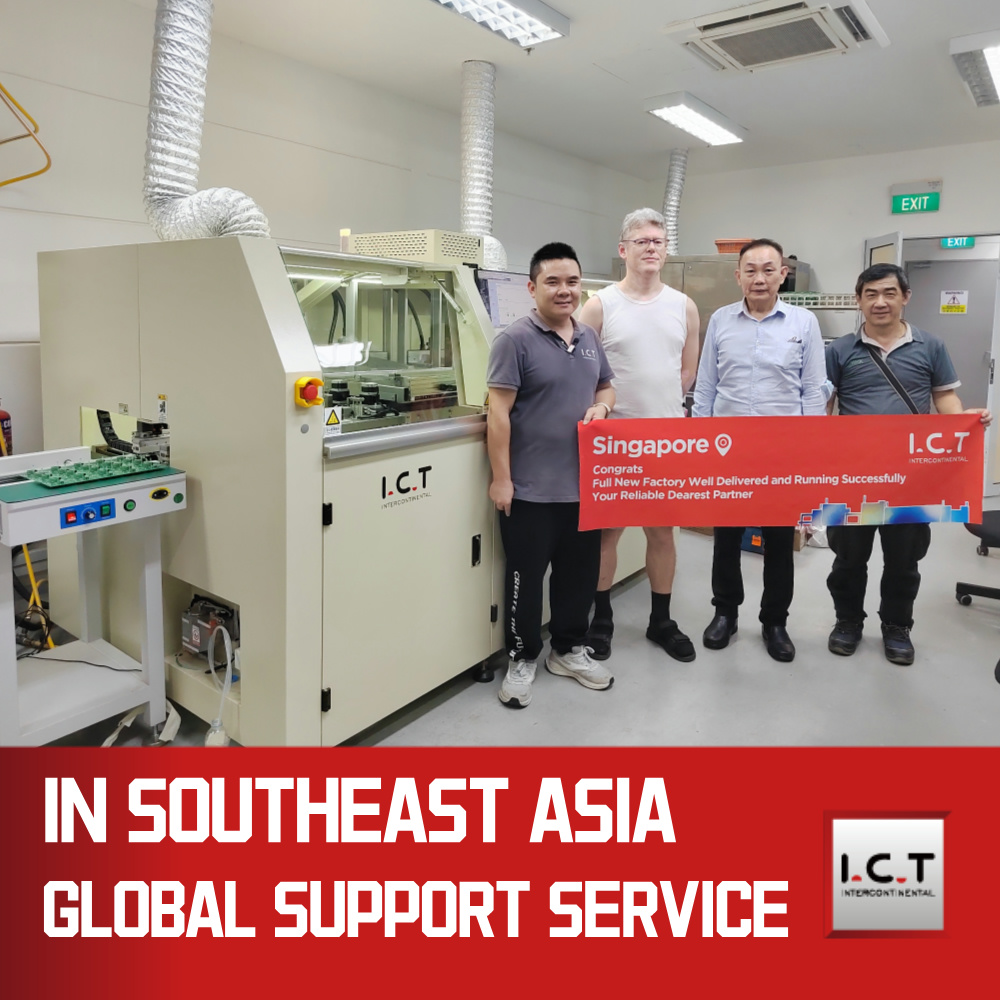

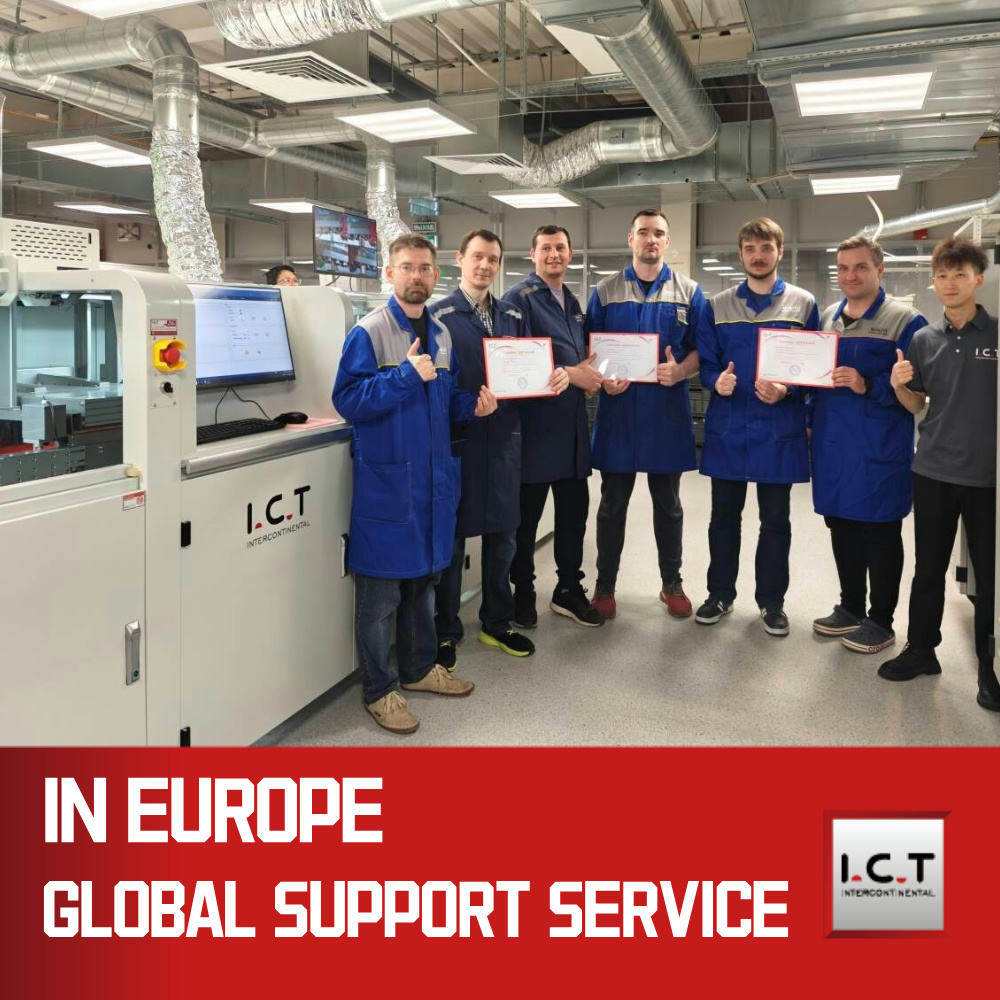

| Servicio profesional y formación
I.C.T brinda servicio completo para la máquina de soldadura por ola selectiva para PCB con instalaciones en el sitio y ayuda las 24 horas, los 7 días de la semana. Los ingenieros ofrecen capacitación sobre operación y mantenimiento, además de asistencia remota adaptada a sus necesidades. Con 26 años en SMT, optimizamos tu línea. Los planes a largo plazo incluyen controles, lo que mantiene la producción de PCB sin problemas.
| Elogios del cliente
Los clientes admiran las habilidades de los ingenieros de I.C.T con la máquina de soldadura por ola selectiva para PCB, que ofrece soluciones rápidas. Los altos índices de aprobación y la soldadura limpia de la máquina impresionan, con un embalaje seguro que garantiza una entrega segura. La rápida resolución de problemas mantiene las líneas en funcionamiento, y uno de ellos dice: 'El soporte de I.C.T es excepcional', generando confianza.
| Certificaciones de la industria
La máquina de soldadura por ola selectiva para PCB cuenta con las certificaciones CE, RoHS e ISO9001, que cumplen con los estándares globales. Las patentes de I.C.T sobre tecnología de ondas y flujos destacan la innovación. Estas credenciales garantizan una soldadura PCB confiable y ecológica con la máquina de soldadura selectiva ICT.
| Acerca de I.C.T empresa y fábrica
I.C.T lidera SMT con I+D interno y tres fábricas, con una plantilla de 89 personas en 26 años. Atendemos a más de 1600 clientes en 72 países y ofrecemos máquinas de soldadura por ola selectiva para PCB con pruebas estrictas y sistemas de calidad. Nuestro soporte global respalda la máquina de soldadura selectiva TIC. Innovamos diariamente, fomentando alianzas para su éxito PCB.
