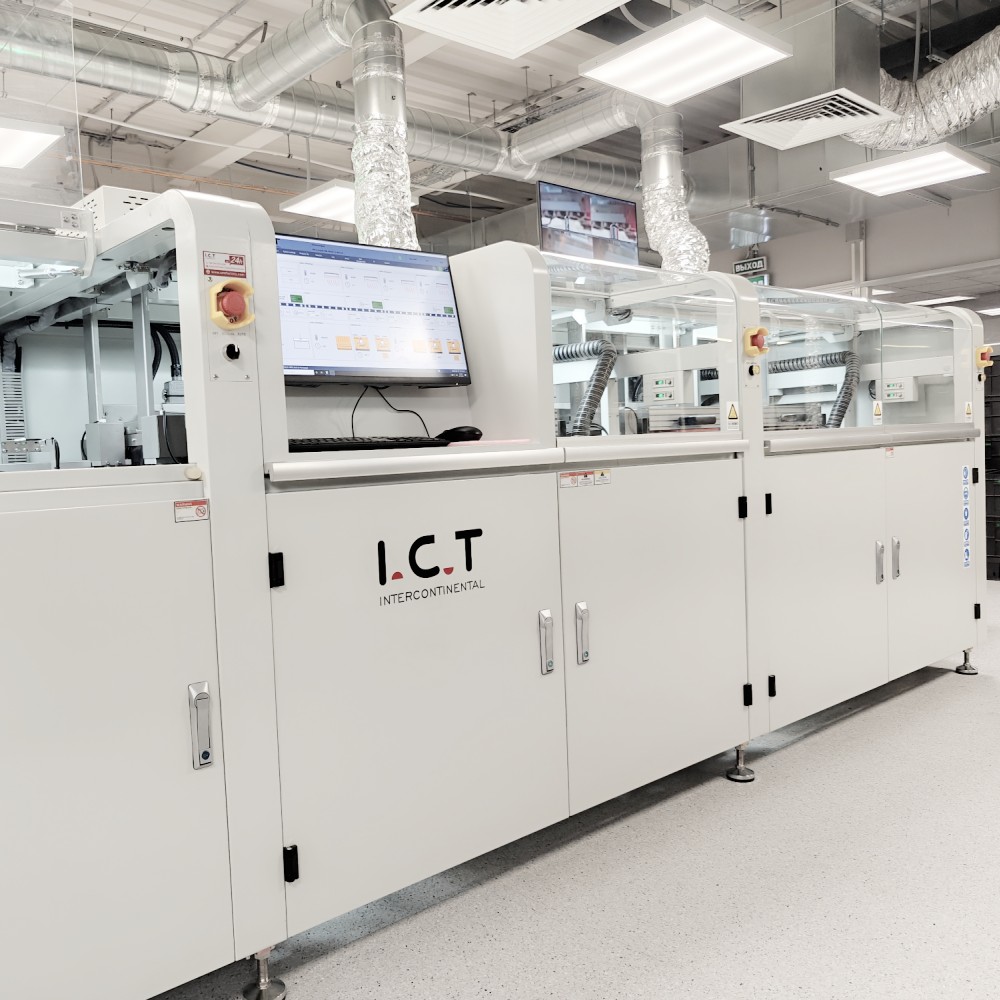

I.C.T Máquina de soldadura por ola selectiva profesional para PCB con CE
La máquina de soldadura por ola selectiva es una forma especial de soldadura por ola inventada para cumplir con los requisitos de desarrollo de la soldadura de componentes de orificio pasante.Es principalmente adecuado para soldar componentes de orificio pasante en productos electrónicos de alta gama.Proceso paralelo por separación de fundente, precalentamiento y soldadura, funcionamiento de hasta dos cabezales rociadores, hasta cinco precalentamientos inferiores con calentamiento por convección superior, perfecto para la conexión a stands de montaje y periferia, conexión a sistemas de trazabilidad para control de procesos.
I.C.T-SS540
I.C.T-SS550
1. PCB tablero fijo, plataforma de pulverización y soldadura en movimiento;
2. Alta calidad de soldadura, lo que mejora significativamente la tasa de paso de soldadura;
3. El diseño modular del transportador en línea SMEMA ayuda a los clientes a realizar una configuración flexible de la línea de producción;
4. Control computarizado total.Todos los parámetros se pueden configurar en la computadora y guardar en el menú PCB, como ruta de movimiento, temperatura de soldadura, tipo de fundente, tipo de soldadura, temperatura de N2, etc., con excelente trazabilidad y fácil de obtener calidad de soldadura repetible;
5. Función de calibración automática de la altura de la forma de onda, cada una sobre un cierto número de placas PCB puede verificar y calibrar la altura de la forma de onda para mantener una buena estabilidad de la forma de onda;
6. Función de posicionamiento de marca CCD, cada vez que pasa un cierto número de placas PCB se puede verificar la posición del punto de marca PCB;
7. mesa de movimiento de desarrollo propio hecha de aluminio fundido, más liviana y de movimiento más rápido;
8. Servomotor y controlador Panasonic, estable y confiable, equipado con husillo de bolas y guía lineal, funcionamiento estable y de poco ruido.
Características 1 sistema Flux:
1. Válvula de inyección de pulsos de alta frecuencia alemana para obtener un valioso resultado de fundente con un pequeño punto de fundente, el contenido sólido del fundente debe ser inferior al 10 %.La función de detección de atascos en la boquilla de fundente es opcional.
2. Está configurado con una bandeja debajo de la válvula de chorro para recoger los residuos de fundente y facilitar el mantenimiento.
3. La boquilla está montada en la plataforma XY, la precisión de repetición y posicionamiento puede alcanzar 0,02 mm.
Cuenta con 2 sistemas de precalentamiento:
1. La máquina está equipada con precalentamiento por infrarrojos inferior como estándar y se puede configurar el área de precalentamiento;Precalentamiento de aire caliente superior, calefacción por infrarrojos. La conducción es eficiente y estable.
2. Estructura de diseño para maximizar el área de precalentamiento.
3. Diseño integral de algodón de alta temperatura para garantizar la estabilidad de la temperatura.
4. Las piezas y motores generadores y conductores de calor adoptan las mejores marcas.
5. Diseño de complemento de mantenimiento, modo de mantenimiento sin herramientas.
Características 3 Sistema de soldadura:
1. La bobina de la bomba electromagnética adopta la marca sueca 'PRECIMETER' para garantizar la estabilidad y confiabilidad del pico.
2. Temperatura de soldadura, temperatura de N2, altura de onda, calibración de onda, etc., todo ello configurable en el software.
3. El crisol está hecho de acero inoxidable con revestimiento anticorrosión, sin fugas.Con calentador exterior de hierro fundido, calentamiento robusto y rápido.
4. Sistema de calentamiento en línea de N2, para humedecer perfectamente la soldadura y reducir la escoria de soldadura.
Características 4 Sistema de transmisión:
1. Los perfiles de materiales especiales garantizan la estabilidad y el diseño racional garantiza la comodidad.
2. El módulo de transmisión está compuesto por el rodillo.
3. El sistema de abrazadera lateral y superior PCBA puede garantizar la estabilidad de la tabla.
4. Riel personalizado engrosado, carga de 20 KG.
Características 5 Sistema de control:
1. El sistema de control de bus de alta gama Keyence KV7500 PLC+módulo Keyence garantiza la estabilidad y extensibilidad del sistema.
2. Cumplir con CE y otras normas.
3. Diseño del suelo de la Industria 4.0.
4. Asegure la mejora de la capacidad, agregue el control subyacente del módulo de la máquina de soldadura y garantice la estabilidad.
Características 6 Sistema operativo:
1. Modo de programación guiada.
2. Función de programación rápida CCD.
3. Programación de imágenes, corrección de coordenadas, coordinación de verificación inteligente.
4. Visualización de datos de la interfaz en tiempo real.Cambio con un botón de la interfaz de monitoreo en tiempo real de soldadura CCD.5. Se pueden cambiar chino e inglés.
Cuenta con 7 sistemas de inteligencia:
1. Estándares y adaptabilidad de MES, conexión WIFI, actualización de software en línea, control remoto, inteligente.
2. Se pueden rastrear los datos de soldadura para confirmar el proceso de cada punto de soldadura.
| Máquina de soldadura por onda selectiva en línea |
| Modelo | I.C.T SS540 | I.C.T SS550 | I.C.T SS550P1 | I.C.T SS550P2 |
| Modulares en línea | Pulverización + Precalentamiento y Soldadura | Pulverización + Precalentamiento + Soldadura | Spray + Precalentamiento + Soldadura + Soldadura | Spray + Precalentamiento + Soldadura + Soldadura + Soldadura |
| Sistema de soldadura |
| Cantidad de boquillas | 1 | 1 | 2 | 3 |
| Cantidad de crisol | 1 juego | 1 juego | 2 juegos | 3 juegos |
| Olla Doble (Opción) | N / A | Opción | Opción | Opción |
| Potencia del crisol | 2,35 kw | 2,35 kw | 4,70 kw | 7.05kw |
| Sistema de flujo |
| Tanque de almacenamiento de fundente | 1L | 1L | 2L | 2L |
| Soporte de flujo | Alarma de flujo, automática |
| Boquilla de pulverización | Válvula de chorro de Alemania (pulverización puntual y en línea) 1 juego |
| Tamaño de la boquilla de pulverización | 130um (opción de 180um, 210um) |
| Velocidad de pulverización | 0~20 mm/s |
| Movimiento de la boquilla de pulverización Velocidad | 0~400 mm/s |
| Sistema de precalentamiento |
| Modo de precalentamiento | Aire caliente e infrarrojos | Aire caliente e infrarrojos | Aire caliente e infrarrojos | Aire caliente e infrarrojos |
| Área de precalentamiento | L500*W500mm | L500*W500mm | L500*W500mm | L500*W500mm |
| Zona de precalentamiento | Aire caliente superior: 2, IR inferior: 1 |
| Potencia de precalentamiento inferior | Máx.12kw |
| Potencia de precalentamiento superior | Máx.6kw |
| Tiempo de calentamiento | Aproximadamente 15 min (configuración de 150 ℃) |
| Modo de control | PC+PLC |
| Sistema de transporte |
| PCB Tamaño (con accesorio) | 120*60~500*500mm |
| PCB Reemplazo | En línea |
| PCB Liquidación superior | 120mm |
| Altura de transporte | 900±20mm |
| Ancho de transporte | 60~500 mm |
| Dimensión: mm | L1850*W1850*H1480 | L2560*W1750*H1480 | L2560*W1950*H1480 | L2600*W1950*H1480 |
| Peso | Aproximadamente: 800 kg | Aproximadamente: 1200 kg | Aproximadamente: 1300 kg | Aproximadamente: 1500 kg |
* I.C.T sigue trabajando en la calidad y el rendimiento, las especificaciones y la apariencia pueden actualizarse sin previo aviso.
