I.C.T-SS330
I.C.T
| Cantidad: | |
|---|---|

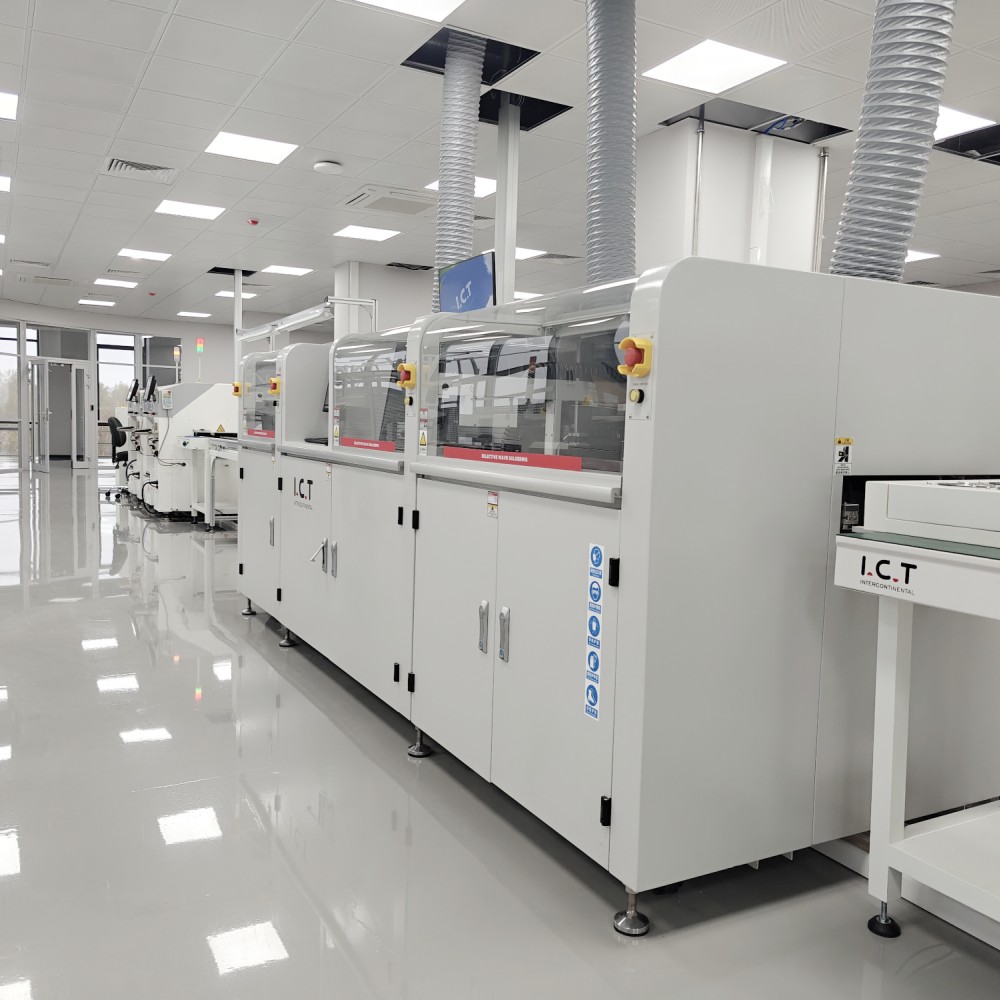

| Máquina de soldadura de olas selectivas fuera de línea
Construida desde cero en nuestra fábrica de Dongguan, la máquina de soldadura por ola selectiva fuera de línea I.C.T es la máquina de soldadura por ola selectiva PCB perfecta cuando necesita la máxima flexibilidad sin tener que ocupar una línea completa SMT. El PCB nunca se mueve: solo el pórtico de aluminio fundido súper liviano se desliza sobre los servos y rieles lineales de Panasonic para entregar flujo y soldadura exactamente donde pertenecen. El calentamiento con nitrógeno en línea produce filetes llenos y brillantes casi sin desperdicio. Los operadores programan todo (rutas, temperaturas, volumen de pulverización, altura de ola) en una pantalla táctil limpia de Windows y guardan interminables trabajos para cambios instantáneos. La calibración automática de onda, el CCD activo, la válvula de chorro alemana y el recipiente de titanio mantienen esta máquina de soldadura por onda selectiva fuera de línea produciendo placas perfectas las 24 horas del día, los 7 días de la semana.
| Lista de equipos de línea DIP
Una válvula de pulso alemana de alta frecuencia dispara micropuntos de flujo bajo en sólidos (menos del 10%) con una precisión de 0,02 mm. El tanque presurizado y el medidor de flujo digital mantienen la presión estable incluso cuando el tanque está casi vacío. El residuo cae en una bandeja extraíble para una limpieza de dos segundos. Los neumáticos japoneses SMC y los medidores montados en el frente facilitan las comprobaciones diarias. Una bomba de extracción automática garantiza un suministro constante. Este sistema de flujo inteligente activa cada pad perfectamente en la máquina de soldadura por onda selectiva fuera de línea.
El IR inferior estándar es totalmente ajustable; Convección de aire caliente superior o IR adicional opcional. El diseño de rejilla abierta y el aislamiento de algodón de alta temperatura brindan calor uniforme en todo el tablero. Los calentadores y motores enchufables de las mejores marcas significan cero herramientas para el servicio y años de funcionamiento silencioso. Los PCB salen perfectamente activados por fundente y sin estrés, listos para uniones impecables en la máquina de soldadura por onda selectiva PCB.
La bomba electromagnética alemana y el crisol de titanio crean una mini onda ultraestable que nunca se desplaza. Controle la temperatura del N2, la temperatura de la soldadura, la altura de la ola y la calibración automática directamente desde la pantalla táctil. El nitrógeno en línea produce filetes brillantes como espejos y casi cero escoria. La altura de los monitores láser, la limpieza automática de las boquillas y 900 horas de vídeo se guardan para su trazabilidad. Este es el corazón que hace que la máquina de soldadura por ola selectiva fuera de línea sea imparable.
El transportador de rodillos de tres secciones y las abrazaderas laterales y superiores neumáticas sujetan tablas de hasta 20 kg en reposo. Los robustos rieles y los servos de alta precisión mueven los PCBs sin problemas de una estación a otra. Conjuntos gruesos o de doble cara transparentes con espacio de sobra. Construido para trabajar sin parar en cualquier configuración de máquina de soldadura por ola selectiva PCB.
El PLC que cumple con CE, el cableado Cat-6 y la conectividad completa de la Industria 4.0 brindan una velocidad increíble y una confiabilidad sólida. Los asistentes guiados, las correcciones de coordenadas basadas en imágenes, la detección automática de boquillas y los menús en varios idiomas reducen el tiempo de capacitación a casi nada. La conexión MES y el diagnóstico remoto mantienen la máquina de soldadura por ola selectiva fuera de línea funcionando las 24 horas del día.
La gran pantalla táctil a color, las guías paso a paso, la vista previa CCD con un solo toque y las alertas de voz hacen que utilizar la máquina sea muy sencillo. Cambie instantáneamente entre inglés, chino, japonés o ruso. Las luces de torre personalizadas y las actualizaciones de Wi-Fi mantienen a todos informados sin tener que alejarse de la fila.
| Especificación
| Máquina de soldadura de olas selectivas en línea | ||||
| Modelo | I.C.T SS540 | I.C.T SS550 | I.C.T SS550P1 | I.C.T SS550P2 |
| Modulares en línea | Pulverización + Precalentamiento y Soldadura | Pulverización + Precalentamiento + Soldadura | Spray + Precalentamiento + Soldadura + Soldadura | Spray + Precalentamiento + Soldadura + Soldadura + Soldadura |
| Sistema de soldadura | ||||
| Cantidad de boquillas | 1 | 1 | 2 | 3 |
| Cantidad de crisol | 1 juego | 1 juego | 2 juegos | 3 juegos |
| Olla Doble (Opción) | N / A | Opción | Opción | Opción |
| Potencia del crisol | 2,35 kw | 2,35 kw | 4,70 kw | 7.05kw |
| Sistema de flujo | ||||
| Tanque de almacenamiento de flujo | 1L | 1L | 2L | 2L |
| Soporte de flujo | Alarma de flujo, automático | |||
| Boquilla | Válvula de chorro de Alemania (pulverización puntual y lineal) 1 juego | |||
| Tamaño de boquilla de pulverización | 130um (opción de 180um, 210um) | |||
| Velocidad de pulverización | 0 ~ 20 mm/s | |||
| Velocidad de movimiento de la boquilla de pulverización | 0 ~ 400 mm/s | |||
| Sistema de precalentamiento | ||||
| Modo de precalentamiento | Aire caliente e ir | Aire caliente e ir | Aire caliente e ir | Aire caliente e ir |
| Área de precalentamiento | L500*W500mm | L500*W500mm | L500*W500mm | L500*W500mm |
| Zona de precalentamiento | Aire caliente superior: 2, IR inferior: 1 | |||
| Potencia de precalentamiento inferior | Máx.12kw | |||
| Potencia de precalentamiento superior | Máx.6kw | |||
| Tiempo de calentamiento | Aproximadamente 15 min (configuración de 150 ℃) | |||
| Modo de control | PC+PLC | |||
| Sistema de transporte | ||||
| PCB Tamaño (con accesorio) | 120*60~500*500mm | |||
| PCB Reemplazo | En línea | |||
| PCB Liquidación superior | 120mm | |||
| Altura de transporte | 900 ± 20 mm | |||
| Ancho de transporte | 60 ~ 500 mm | |||
| Dimensión: mm | L1850*W1850*H1480 | L2560*W1750*H1480 | L2560*W1950*H1480 | L2600*W1950*H1480 |
| Peso | Aproximadamente: 800 kg | Aproximadamente: 1200 kg | Aproximadamente: 1300 kg | Aproximadamente: 1500 kg |
| Lista de equipos de línea DIP
Nuestra línea de producción DIP ofrece herramientas avanzadas para un ensamblaje PCB eficiente y preciso. La línea DIP totalmente automatizada incluye una línea de inserción DIP para una colocación precisa de los componentes, un cargador de ondas para una entrada PCB suave, un descargador de ondas para una salida segura y una línea de cinta de montaje para comprobaciones finales. Esta línea de producción DIP PCB de alta calidad garantiza un funcionamiento estable, una inserción THT confiable y un ensamblaje rentable, satisfaciendo diversas necesidades de la industria. Con diseños modulares y soporte global de I.C.T, aumenta la productividad para tareas de perforación pasante.
| Nombre del producto | Propósito en la línea DIP |
|---|---|
Máquina de inserción automática | Coloca automáticamente componentes en PCBs con precisión para la línea de producción DIP. |
Derrite soldadura para formar uniones sólidas en PCB durante el proceso de conexión de THT. | |
Máquina de soldadura selectiva | Aplica soldadura selectivamente a áreas específicas para un ensamblaje THT preciso |
| En línea posterior a la ola AOI | Inspecciona uniones de soldadura y defectos de colocación en ensamblajes DIP PCB. |
| Vídeo sobre el éxito del cliente
A principios de 2025, un importante proveedor vietnamita de marcas de cámaras voló para recibir la aceptación final de su nueva máquina de soldadura por onda selectiva fuera de línea. Nuestros ingenieros cargaron sus placas de producción reales, ejecutaron ciclos completos mientras el cliente observaba cómo se formaban uniones THT perfectas en vivo en el CCD y luego pasaron dos días capacitando a sus técnicos en programación, mantenimiento diario y solución rápida de problemas. Salieron completamente confiados y listos para alcanzar el volumen en el momento en que llegó la caja: la clásica asociación global I.C.T en acción.
| Servicio profesional y formación
Cubrimos todo el recorrido: aceptación en fábrica, transporte marítimo, instalación, puesta en marcha y soporte de por vida. Veinte ingenieros senior y equipos locales en 72 países brindan capacitación in situ o remota siempre que la necesite. Los almacenes de repuestos en tres continentes y una verdadera respuesta las 24 horas, los 7 días de la semana, mantienen su máquina de soldadura por ola selectiva PCB en pleno funcionamiento durante décadas.
| Elogios del cliente
Los clientes siguen diciéndonos que nuestros ingenieros son pacientes, inteligentes y que realmente se preocupan por su éxito. Les encantan los puntos de flujo precisos, la onda estable y la rapidez con la que la máquina de soldadura por onda selectiva fuera de línea se amortiza con mayores rendimientos y sin retrabajo. Las cajas de exportación se muestran impecables y las reparaciones remotas en el mismo día han convertido a los compradores primerizos en socios para toda la vida en todo el mundo.
| Certificaciones de la industria
Cada máquina de soldadura por ola selectiva fuera de línea lleva la marca de seguridad CE, cumplimiento de RoHS, sistema de calidad ISO9001 y múltiples patentes sobre válvulas de chorro, bombas y calibración láser. Estos sellos respetados a nivel mundial demuestran que está obteniendo tecnología segura, ecológica y probada en batalla en la que puede confiar en cualquier parte del planeta.
| Acerca de I.C.T empresa y fábrica
Desde 2012 hemos crecido hasta convertirnos en un campus de última generación de 12 000 m² con 89 miembros de equipo, 20 ingenieros dedicados y 8 sucursales en el extranjero. Todo (I+D, chapa, mecanizado, ensamblaje y pruebas de precalentamiento) ocurre bajo un mismo techo. Ya prestamos servicios a más de 1600 fábricas en 72 países con soluciones completas SMT y THT llave en mano, y cada máquina de soldadura por ola selectiva fuera de línea se envía respaldada por una inspección rigurosa y sistemas de calidad comprobados.
