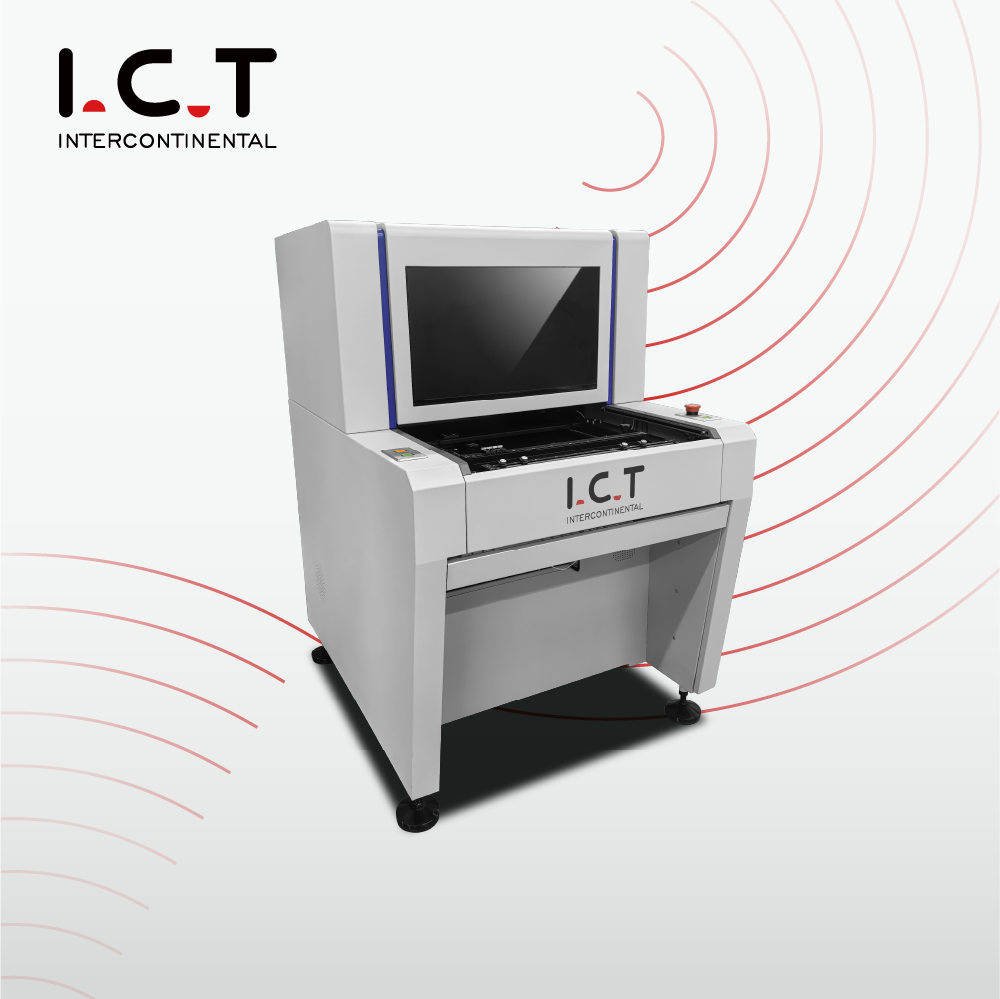

I.C.T-V8 |SMT máquina de inspección Aoi fuera de línea para PCB
Fuera de línea AOI V8 Introducción:
Para SMT inspección en línea previa al reflujo y posterior al reflujo.
Plataforma de granito, mejora enormemente la precisión y estabilidad de la máquina.
Fuente de iluminación RGB+W LED programable.
Lente telecéntrica con aumento constante y respuesta de baja distorsión a componentes altos.
Características:
1. Función de recolección y almacenamiento automático de REGISTRO, función de advertencia/alarma de NG, programación y depuración remotas.
2. Capacidad de inspección: agujero insuficiente, corto, inclinado, pasador de cubierta de soldadura, contaminación, desalineación, pieza faltante, torcida, cartelera, montaje
en el costado, volcado, pieza incorrecta, dañado, flotador, polaridad, pseudo soldadura, soldadura vacía, exceso de pegamento, etc.
3. Perfect SPC recopila información de NG fuera de línea y genera todo tipo de tablas de producción automáticamente.
4. Función madura del centro de control, interfaz de software clara.
5. Buena estabilidad (GR&R<10% ＠6 Sigma,CPK>1,33 (precisión de la desviación de la prueba inferior a ±0,25 mm).
6. Movimiento de la cámara, transportador fijo durante la prueba.
7. PCB compensación de deformación: calibración de compensación de marca total, compensación del marco de posición de los componentes.
Plataforma y marco de granito
Garantizar la estabilidad del equipo y la coherencia al compartir programas entre máquinas.
Cámara industrial+lente telecéntrica
La inspección de juntas de soldadura de alto componente no se ve afectada ya que no hay efecto de sombra en todo el campo de visión.
Posición completa de asistencia FOV
Alta capacidad de detección en componentes de almohadilla no expuestos (BGA, etc.) o componentes parcialmente blindados
| Modelo | I.C.T-V8 | I.C.T-V8XL |
| FOV | 15 unidades (38,4*28,8 mm) |
| Cámara | Cámara industrial digital inteligente de 5M píxeles |
| Lente | Lente telecéntrica |
| Luz | Anillo de 4 colores LED luz, RGB+W |
| articulo de INSPECCION | Prueba de componentes, prueba de soldadura |
| Minicomponente | 03015chip, IC de paso 0,3 y forma especial |
| Sistema operativo | ventana 7 |
| PCB Tamaño | 50*50~430*330mm | 50*50~650*510m m |
| PCB Espesor | 0,3 ~ 6,0 mm |
| PCB Deformación | ±3,0 mm |
| PCB Peso | Máximo: 10Kg |
| PCB Altura | Superior: 25-60 mm, Inferior: 25-80 mm ajustable |
| Controlador X/Y | Servocontrolador de CA, precisión de repetición 0,01 mm |
| Plataforma | Granito |
| Fuerza | CA220 50/60 Hz, 2,5 A. |
| Comunicación | SMEMA |
| Peso | 500 kilos | 600 kilos |
| Dimensión | 880*1170*1350 mm (sin incluir la luz) | 1080*1470*1370 mm (sin incluir la luz) |
