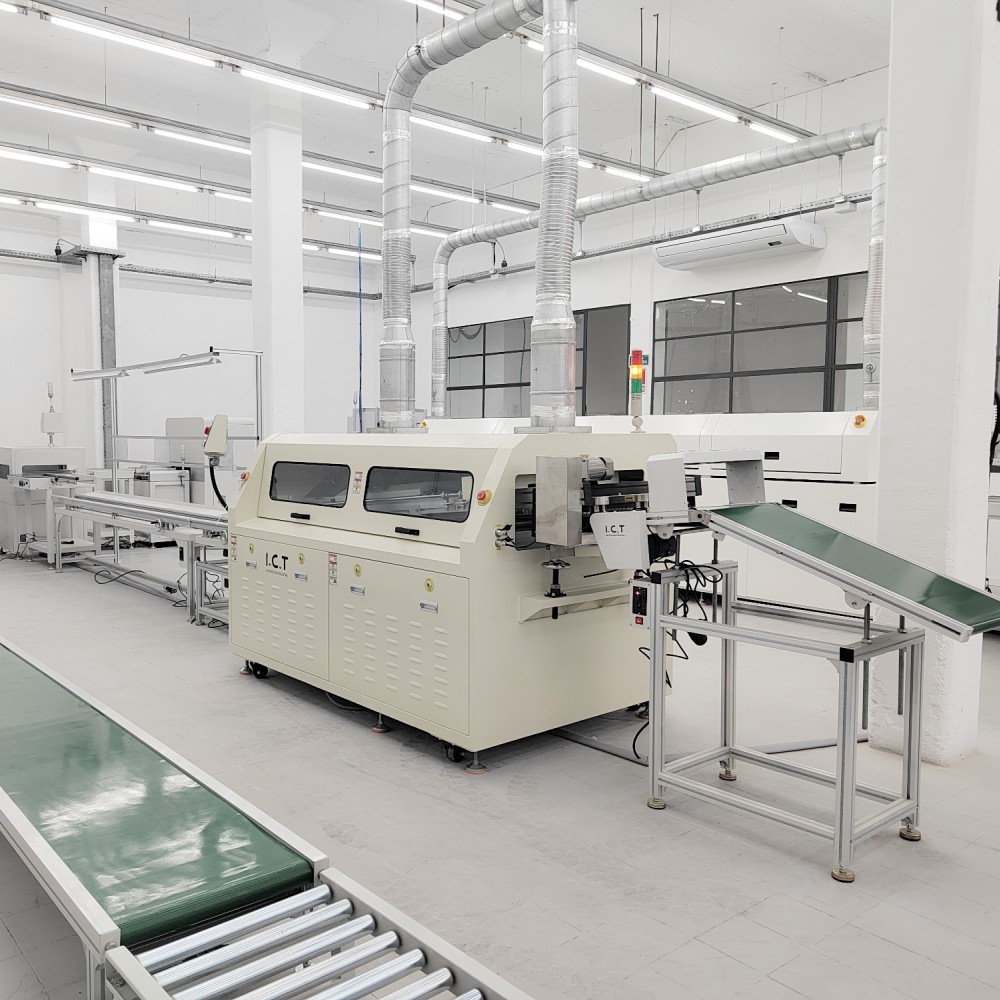

| Máquina de soldadura por ola sin plomo para línea de montaje DIP
La máquina de soldadura por ola sin plomo I.C.T serie W es una máquina de soldadura por ola sin plomo SMT confiable diseñada como el corazón de las líneas de producción THT y las líneas de ensamblaje DIP. Esta máquina de soldadura por ola sin plomo cuenta con tecnología de pulverización japonesa Kuroda, módulos de calentamiento horizontales independientes y una estructura avanzada de ahorro de energía para proporcionar una soldadura perfecta en orificios pasantes con una oxidación mínima. El funcionamiento normal requiere sólo 7 kW, mientras que la protección opcional con nitrógeno cumple con estrictos estándares de calidad. Ampliamente utilizada en electrónica automotriz, medidores inteligentes y controles industriales, esta máquina de soldadura por ola sin plomo ofrece un rendimiento excepcional y se convierte en la opción preferida para las fábricas que actualizan su máquina de soldadura por ola sin plomo SMT.
| Característica
La boquilla japonesa Kuroda con zona de atomización ajustable y filtro en forma de pirámide garantizan un recubrimiento de fundente uniforme y de bajo consumo en todo momento. El control de flujo digital y el sistema de presión estable minimizan el desperdicio y mantienen limpia la cámara, una gran ventaja para la máquina de soldadura por ola sin plomo SMT en líneas de producción continua THT.
La protección contra sobrecalentamiento independiente de terceros combinada con el control de circuito cerrado PLC+PID crea un respaldo de seguridad completo. El monitoreo en tiempo real y el apagado instantáneo protegen a los operadores y al equipo durante el funcionamiento continuo de la máquina de soldadura por ola sin plomo.
Las zonas de calentamiento horizontales independientes con circulación de aire caliente cerrada y placas rectificadoras proporcionan una temperatura perfectamente uniforme en todo el tablero. El tiempo de calentamiento es de solo unos 15 minutos y el consumo de energía normal se mantiene en 7 kW: el diseño con mayor eficiencia energética entre máquinas de soldadura por ola sin plomo SMT similares.
| Lista de equipos de línea DIP
| Modelo | W4 | W3 | W2 |
| Dimensión: (milímetros) | 4200X1250X1500 | 3600X1250X1500 | 2900X1160X1500 |
| Peso (kg) | Aproximadamente 1500 kg | Aproximadamente 1200 kg | Aproximadamente 790 kg |
| Fuente de alimentación | 3P5W, 380/220V 50Hz | 3P5W, 380/220V 50Hz | 3P5W, 380/220V 50Hz |
| Poder de inicio | 32kw | 24kw | 16kw |
| Potencia de operación | 12kw | 9kw | 7kW |
| Sistema de control | SOCIEDAD ANÓNIMA | ||
| Sistema de pulverización | |||
| Método de transmisión | motor paso a paso | ||
| Pulverización | 0,25 Mpa--0,4 Mpa | ||
| flujo de lux | 10--100 ml/min | ||
| Diámetro de escape | Φ200mm | ||
| Capacidad de escape | 25m3/minuto | ||
| Sistema de precalentamiento | |||
| Modo de precalentamiento | Aire caliente | ||
| Modo de control | PID + SSR | ||
| Zona de precalentamiento | 4 | 3 | 2 |
| Longitud de precalentamiento | 1800 mm | 1600 mm | 1200 mm |
| Temperatura de precalentamiento. | (Temperatura ambiente)-250°C | ||
| Tiempo de calentamiento (min) | Aproximadamente 15 min (configuración de 150 °C) | ||
| Transportador SMT Sistema | |||
| PCB Tamaño: largo x ancho (mm) | Mínimo: 80x60 mm; Máximo: 400x300 mm | ||
| Transportador SMT velocidad | 0-2000(mm/minuto) | ||
| Transportador SMT altura | 750+/-20 (mm) | ||
| Dedo | Garra de doble gancho (Estándar) | ||
| Transportador SMT control de ancho | A mano | ||
| Transportador SMT Ángulo | 4 ~ 7 grados | ||
| Sistema de soldadura | |||
| Estilo crisol | Accionamiento de motor mecánico | ||
| Material del crisol | Titanio completo (FT estándar) | ||
| Temperatura del crisol | 300 ° C | ||
| Capacidad del crisol | 350 kg sin plomo | 300 kg sin plomo | 250 kg sin plomo |
| Otro | |||
| Sistema de limpieza de dedos | Cepillar | ||
| Lista de equipos de línea DIP
Nuestra línea de producción DIP ofrece herramientas avanzadas para un ensamblaje PCB eficiente y preciso. La línea DIP totalmente automatizada incluye una línea de inserción DIP para una colocación precisa de los componentes, un cargador de ondas para una entrada PCB suave, un descargador de ondas para una salida segura y una línea de cinta de montaje para comprobaciones finales. Esta línea de producción DIP PCB de alta calidad garantiza un funcionamiento estable, una inserción THT confiable y un ensamblaje rentable, satisfaciendo diversas necesidades de la industria. Con diseños modulares y soporte global de I.C.T, aumenta la productividad para tareas de perforación pasante.
| Nombre del producto | Propósito en la línea DIP |
|---|---|
Máquina de inserción automática | Coloca automáticamente componentes en PCBs con precisión para la línea de producción DIP. |
Derrite soldadura para formar uniones sólidas en PCB durante el proceso de conexión de THT. | |
Máquina de soldadura selectiva | Aplica soldadura selectivamente a áreas específicas para un ensamblaje THT preciso |
En línea posterior a la ola AOI | Inspecciona uniones de soldadura y defectos de colocación en ensamblajes DIP PCB. |
Comprueba la calidad de la soldadura interna y los defectos ocultos en los componentes THT. | |
Prueba el rendimiento eléctrico y la conectividad del PCB ensamblado. | |
Transporta PCBs sin problemas a través de la línea DIP para un montaje e inspección eficientes. |
| Vídeo sobre el éxito del cliente
Los ingenieros de I.C.T fueron a Uruguay para instalar y poner en marcha la máquina de soldadura por ola sin plomo serie W para un fabricante de medidores inteligentes. El cliente tiene una línea de producción DIP de gran volumen y necesitaba soldadura estable sin plomo para PCBs complejos con piezas grandes. Después de que nuestro equipo completó la configuración y la capacitación del operador, la máquina alcanzó la velocidad máxima con solo 7 kW de potencia de funcionamiento y una calidad de unión perfecta. El cliente compartió un video que muestra la máquina de soldadura por ola sin plomo funcionando sin problemas en su línea de ensamblaje THT, elogiando el bajo costo de energía, el fácil mantenimiento y el excelente soporte posventa. Este proyecto de medidores inteligentes de Uruguay se ha convertido en una referencia exitosa para muchas líneas DIP de América Latina.
| Servicios expertos y capacitación
I.C.T brinda soporte de extremo a extremo para cada máquina de soldadura por ola sin plomo, desde la planificación del diseño de la fábrica y la instalación profesional hasta capacitación exhaustiva del operador y asistencia técnica global 7×24. Nuestro equipo experimentado garantiza que su máquina de soldadura por ola sin plomo SMT y toda la línea THT alcancen la máxima productividad sin riesgo.
| Elogios del cliente
Clientes de todo el mundo elogian nuestra máquina de soldadura por ola sin plomo por su excelente estabilidad, costo operativo extremadamente bajo y resultados de soldadura impecables en placas complejas. Destacan especialmente la rápida respuesta del servicio global, el sólido embalaje de exportación y la suave SMT Salida de la máquina de soldadura por ola sin plomo Transportador SMT que se integra perfectamente con los equipos posteriores.
| Certificaciones de calidad
Cada máquina de soldadura por ola sin plomo I.C.T cuenta con las certificaciones CE, CCC, UL, RoHS e ISO9001 junto con múltiples patentes de invención, cumpliendo plenamente con los más altos estándares internacionales de seguridad y medio ambiente para las líneas de producción DIP modernas.
| Acerca de I.C.T empresa y fábrica
I.C.T es un proveedor profesional de soluciones integrales para SMT y líneas de producción DIP con más de 25 años de experiencia en la industria. Nuestra fábrica de 12.000㎡ en Dongguan emplea a 89 personas, incluidos 20 ingenieros superiores. Diseñamos y fabricamos todos los equipos clave internamente y hemos atendido con éxito a más de 1600 clientes en 72 países. La estricta gestión de calidad y la continua innovación tecnológica nos convierten en el socio más confiable para máquinas de soldadura por ola sin plomo de alto rendimiento en todo el mundo.
