I.C.T-Q588A
I.C.T

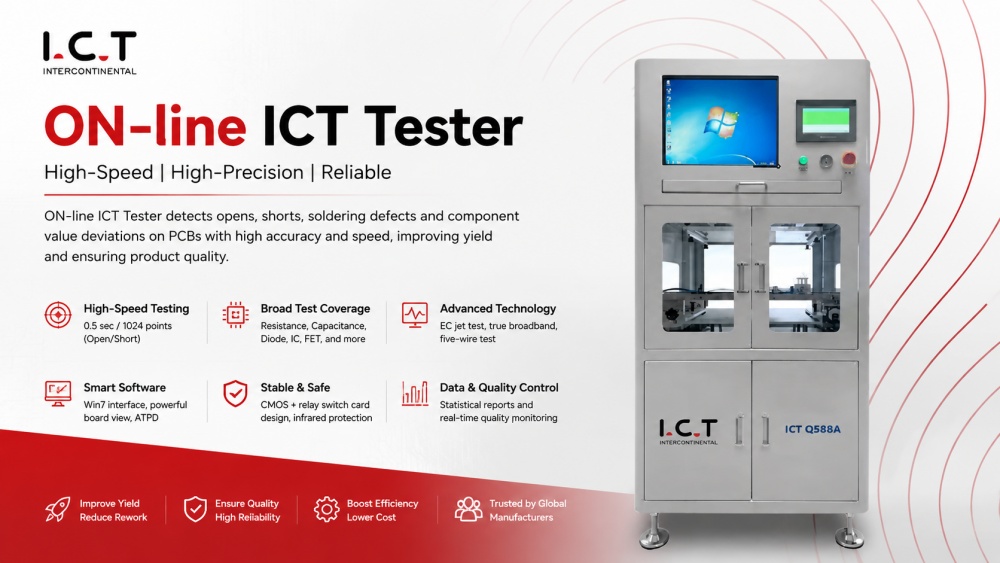

On-line ICT Tester
| Cantidad: | |
|---|---|
Equipado con tecnología de prueba de chorro EC
Diseño de tarjeta de interruptor de reproducción CMOS +
Verdadera tecnología de prueba de banda ancha
Interfaz win7 humanizada, operación simple y fácil de usar
Potente vista del tablero
Tecnología de prueba de cinco cables, se pueden probar hasta cuatro componentes terminales
Depuración automática del programa de prueba ATPD
Mejore los informes de análisis estadístico y supervise eficazmente la calidad de la producción.
| Modelo | I.C.T-Q588A |
| PCB Tamaño | 500 mm x 350 mm (ESTÁNDAR) |
| Puntos de prueba | 256 puntos Estándar (1024 puntos es opcional) |
| Cambiar tarjeta | 128/bote |
| Puntos aislados | 10 pasos para cada prueba, puede aprender a aislar automáticamente |
| La velocidad de prueba | 0,5 segundos/1024 puntos (abierto/corto) 2 ms ~ 40 ms/paso (prueba de componentes) |
| rango de prueba | Resistencia: 0,05 Ω~ 100M Ω (2 hilos) ± 1% - 5% (cuatro hilos) ± 10m Ω.Capacitancia 1pf ~ 40MF ± 2%-5%. Inductancia 1uH ~ 50H, ± 2% - 5%. Diodos 0,1 ~ 9V ± 1%-3%. Diodo Zener: 0,1 ~ 15V ± 1%-3%. Transistor: Medición del voltaje de saturación VCE en tres terminales del valor β del transistor. FET: Prueba de tres terminales del transistor de efecto de campo VDS, CD, RD (encendido). Acoplador óptico y disyuntor: cuatro terminales para probar su tensión o resistencia de conducción. |
| Funciones opcionales destacadas | Microrresistencia (tipo de cuatro cables): mínimo 50 mΩ (cuatro cables) ±10 mΩ Modo DR: Puede medir fugas paralelas directas de diodo o IC y soldadura vacía Función clave: El programa se suspende durante la prueba de la clave y la calidad de la clave se verifica con la operación manual. Sello automático: Equipo de estampado automático PASA o Falla de prueba Colocación del monitor: Orientación de la colocación del monitor (derivación PASA o Falla) Prensa múltiple: sistema de prensa múltiple o doble Monitoreo de velocidad directa: cuando la velocidad directa es Función de gráficos: vista de tablero y producción automática de vistas de tablero Función de placa múltiple: expansión automática del panel, selección de subpanel y detección automática |
| Fuente de alimentación | CA: 220V, 50/60HZ, 3Kw |
| Dimensión (mm) | 1000*750*1600 Se puede personalizar según sea necesario |
| Peso | Aproximadamente: 350 kg |
