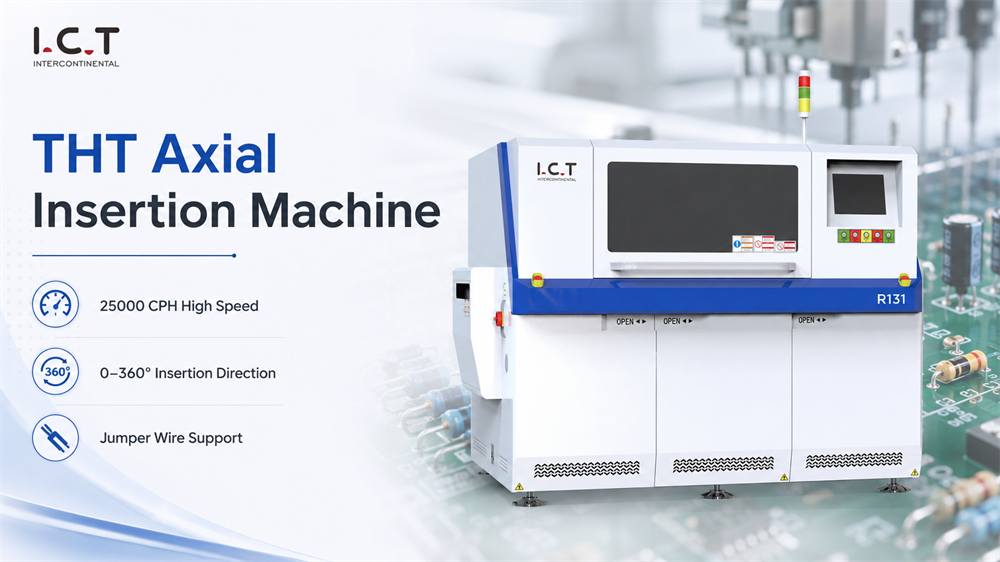

La máquina de colocación de componentes axiales está diseñada para la inserción automática de componentes de cables axiales en ensamblaje DIP y THT PCB. Es adecuado para resistencias, diodos, inductores, fusibles, cables de puente, condensadores, transistores y otros componentes de paquetes axiales estándar. En comparación con la inserción manual, la máquina ayuda a reducir la presión laboral, mejorar la consistencia de la inserción y mantener la velocidad de producción más estable. Admite inserción de alta velocidad de hasta 25 000 CPH, opciones flexibles de entrada del alimentador, recuperación automática y dirección de inserción de 0 a 360° en incrementos de 1°. Para las fábricas que producen tableros de energía, tableros de control, tableros LED, tableros de electrodomésticos y electrónica industrial, esta máquina ayuda a crear un proceso de ensamblaje de orificios pasantes más limpio y más rápido.
| Características del producto
El sistema de inserción utiliza una estructura estable y piezas mecánicas de alta calidad para respaldar la producción a largo plazo. Su sistema de posicionamiento de coordenadas de alta precisión ayuda a mantener la inserción precisa durante el funcionamiento continuo. Cuando es necesario cambiar diferentes componentes axiales, la estructura admite un cambio rápido sin agregar demasiado tiempo de inactividad. Esto hace que la máquina de colocación de componentes axiales sea útil para líneas de producción con diferentes modelos PCB y requisitos de componentes mixtos.

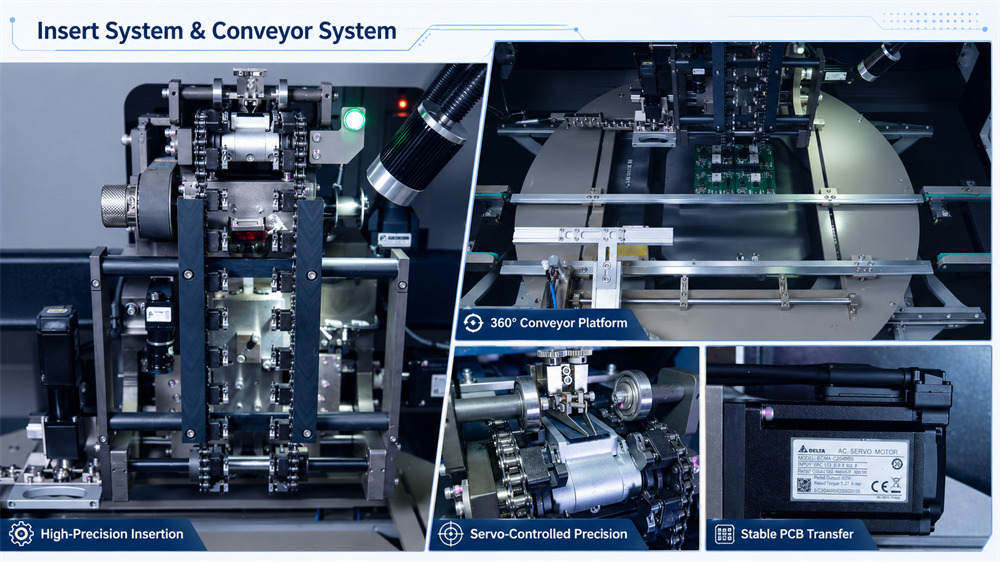

El sistema transportador utiliza una plataforma giratoria de 360° y el servomotor controla el ángulo de rotación con precisión. La placa de empuje del cilindro ayuda a posicionar el PCB con un pequeño error. Una estructura deflectora mecánica respalda un funcionamiento confiable y una larga vida útil. La correa de paso transfiere el PCB, mientras que los sensores detienen la tabla en la posición correcta. El diseño de ajuste de ancho ayuda a reducir el tiempo de calibración y mantenimiento.

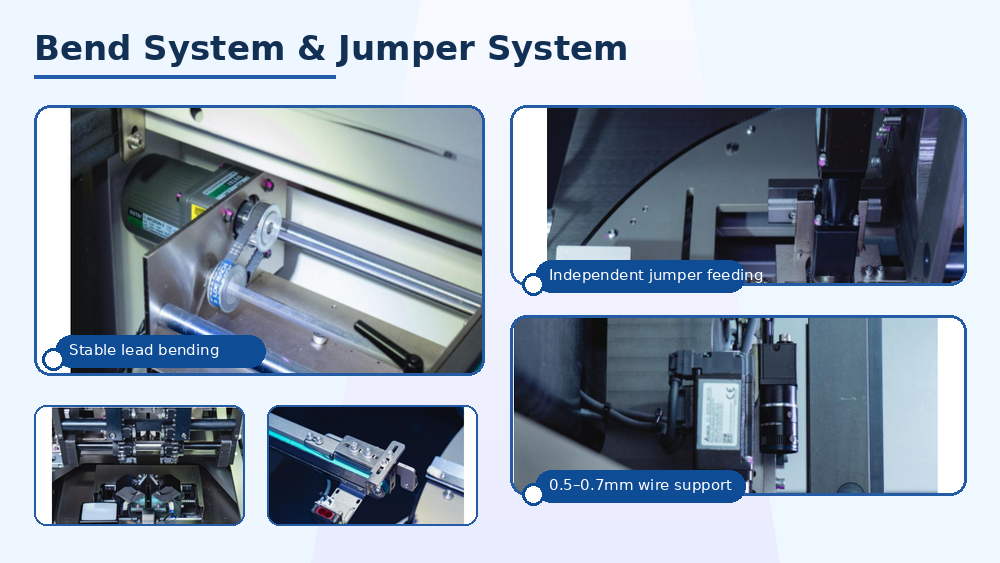

El sistema de curvatura permite una formación estable del cable después de la inserción del componente. Durante el proceso de plegado, la estructura está diseñada para proteger tanto el PCB como el componente insertado. Esto ayuda a reducir el riesgo de daños y respalda una mejor preparación de la soldadura. El sistema de curvatura también es fácil de reemplazar y mantener, lo que resulta útil para los equipos de producción que necesitan una producción diaria constante. Las piezas centrales utilizan materiales de alta calidad, mientras que las piezas móviles utilizan materiales importados para mejorar la durabilidad.
El sistema de puente utiliza un método de alimentación independiente. El control preciso del motor ayuda a mejorar la precisión de la alimentación del cable de puente. Admite diámetros de cables de puente de 0,5 mm a 0,7 mm, lo que brinda a los clientes más flexibilidad para diseños PCB que requieren conexión de puente. Este diseño hace que la máquina sea más que una simple máquina de colocación axial. También puede admitir el trabajo de inserción de puentes en una plataforma de producción.

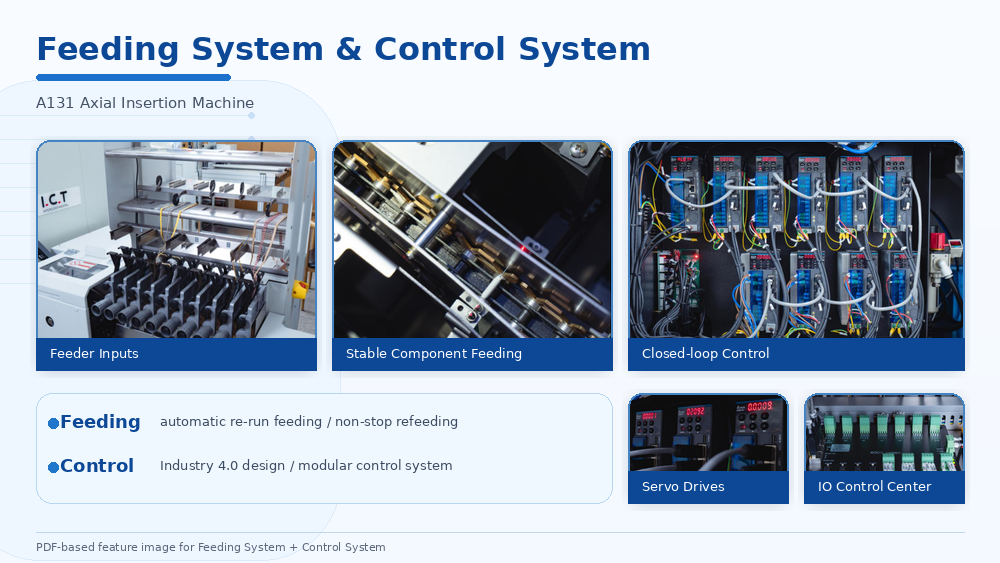

El sistema de alimentación está diseñado para una alta adaptabilidad. Admite alimentación repetida automática y realimentación continua, lo que ayuda a reducir el tiempo de espera durante la producción. Las configuraciones de alimentador estándar pueden satisfacer necesidades de producción comunes, y se pueden utilizar opciones de entrada de alimentador más grandes para producción de alta densidad o alta mezcla. Para los clientes que utilizan una máquina de inserción de componentes axiales en una fábrica real, la alimentación estable es importante porque la interrupción del material puede afectar directamente todo el ritmo de la línea DIP.

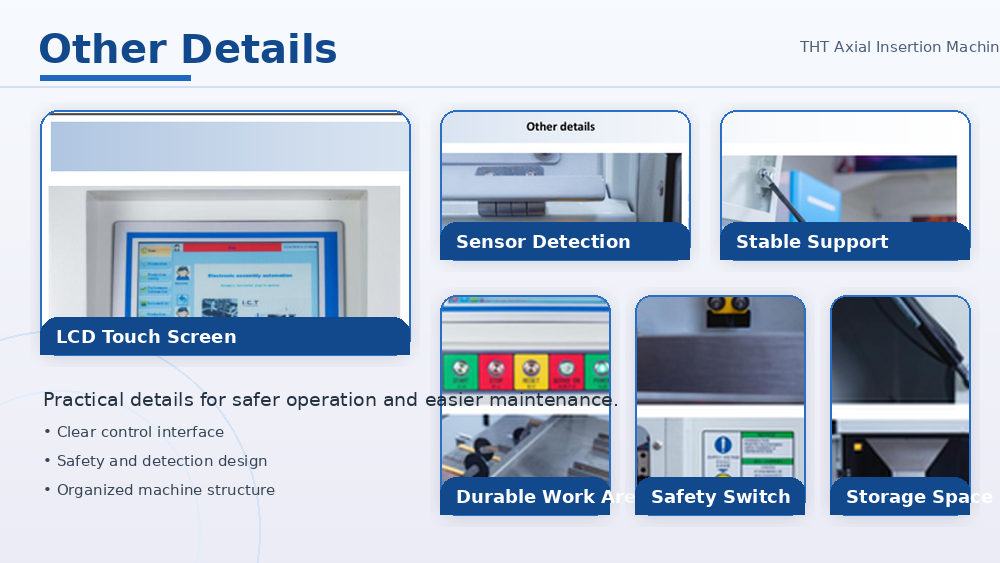

El sistema de control está diseñado según los estándares Industria 4.0 y CE de la UE. Un centro de control IO especialmente desarrollado se adapta a las necesidades operativas de la máquina. El control total de circuito cerrado respalda una respuesta más rápida y una mayor eficiencia. El sistema de control modular también ayuda a reducir los costos de mantenimiento. Con funcionamiento con pantalla táctil LCD y almacenamiento de programas, la máquina de inserción automática axial ofrece a los operadores una forma más clara y sencilla de gestionar la producción.
Esta máquina de colocación de componentes axiales admite la recuperación automática, lo que ayuda a que la producción se reanude más rápido después de ciertos problemas operativos. La dirección de inserción se puede establecer de 0° a 360° en incrementos de 1°, lo que brinda más libertad para diferentes diseños PCB. El ángulo de curvatura del cable del componente es de 35°±15° y la longitud de curvatura del cable es de 1,2 a 2,2 mm. Admite operación en chino e inglés, control por microcomputadora, pantalla táctil LCD y más de 2000 programas. El tamaño PCB admitido es adecuado para las necesidades comunes de ensamblaje DIP, mientras que la fijación con pasador y abrazadera ayuda a mantener las placas estables durante la inserción. Estos detalles lo hacen práctico para la máquina de inserción automática de conjuntos PCB.
| Especificación
| Especificación | A131M | A131H |
|---|---|---|
| Entrada de alimentador de componentes | 10 piezas (Opción: 30, 40, 50, 100 piezas) | 20 piezas (Opción: 30, 40, 50, 100 piezas) |
| Velocidad de inserción | 25000CPH, máx. 0,12 s/punto (0,14 s, 0,16 s, 0,18 s/punto cambiable) | 25000CPH, máx. 0,12 s/punto (0,14 s, 0,16 s, 0,18 s/punto cambiable) |
| Intervalo de inserción | Componente: 5~22 mm, Puente: 5~26 mm | Componente: 5~22 mm, Puente: 5~26 mm |
| Alimentador de puente | 0,5~0,7 mm, alimentación independiente | 0,5~0,7 mm, alimentación independiente |
| Recuperación de inserción | Recuperación automática | Recuperación automática |
| Dirección de inserción | 0 ~ 360 ° Dirección por 1 ° Incremento | 0 ~ 360 ° Dirección por 1 ° Incremento |
| Ángulo de curvatura del componente | 35°±15° | 35°±15° |
| Componente Longitud del codo | 1,2 ~ 2,2 mm | 1,2 ~ 2,2 mm |
| Tipo de componente | Puente, condensador, transistor, diodo, inductor, resistencia, fusible, etc., paquete estándar de 52-90 mm | Puente, condensador, transistor, diodo, inductor, resistencia, fusible, etc., paquete estándar de 52-90 mm |
| Precisión de inserción | 0.05 mm | 0.05 mm |
| PCB tamaño | 50* 50~380* 380m m | 50* 50~380* 380m m |
| Área de inserción | 50*50~370* 370mm | 50* 50~370* 370m m |
| PCB peso | <1,0 kilos | <1,0 kilos |
| PCB espesor | 1,0~2,0 mm | 1,0~2,0 mm |
| PCB fijado | Pasador + Abrazadera | Pasador + Abrazadera |
| Altura de transporte | 900 ± 20 mm | 900 ± 20 mm |
| Dirección de transporte | R~L (Opcional: L~R) | R~L (Opcional: L~R) |
| Tiempo de transporte | 3-4s | 3-4s |
| Funcionar | Microcomputador, pantalla táctil LCD | Microcomputador, pantalla táctil LCD |
| Idioma | Chino, Inglés | Chino, Inglés |
| Cantidad de programa | 2000+ | 2000+ |
| Presión de aire | 0,45 ~ 0,6 MPa | 0,45 ~ 0,6 MPa |
| Flujo de fuente de aire | 110L/minuto | 110L/minuto |
| Fuente de alimentación | 1P, 220AC ± 10%, 50/60Hz | 1P, 220AC ± 10%, 50/60Hz |
| Fuerza | 2.0KVA | 2.0KVA |
| Dimensión | Largo 2080* Ancho 1750* Alto 1600 mm | Largo 2080* Ancho 1750* Alto 1600 mm |
| Tamaño de la estación de alimentación | 10Alimentador: 1360* 1000* 1460mm, 20Alimentador: 1860* 1000* 1460mm, 30Alimentador: 2360* 1000* 1460mm | 10Alimentador: 1360* 1000* 1460mm, 20Alimentador: 1860* 1000* 1460mm, 30Alimentador: 2360* 1000* 1460mm |
| Peso | 1300 kg | 1300 kg |
*I.C.Tsigue trabajando en la calidad y el rendimiento, las especificaciones y la apariencia pueden actualizarse sin previo aviso. Si es diferente, siga la nueva lista
| Lista de equipos de línea DIP

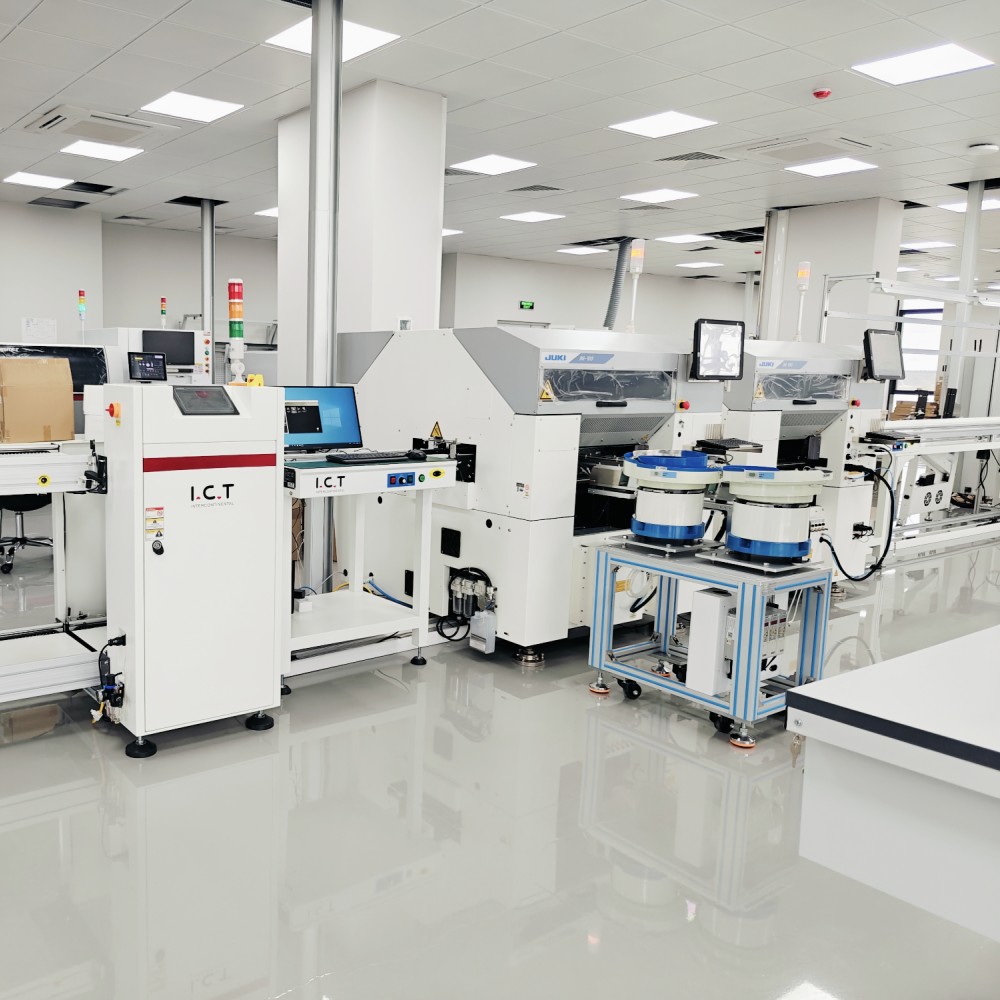

I.C.T puede proporcionar equipos completos de línea de producción DIP y THT según el tipo de producto, el tamaño de PCB, la lista de componentes, el espacio de fábrica y la capacidad objetivo del cliente. Los productos relacionados incluyen líneas de inserción manual, equipos de inserción axial, equipos de inserción radial, máquinas de inserción de formas impares, máquinas de soldadura por ola, máquinas de soldadura selectiva, transportadores DIP AOI, PCB, cargadores, descargadores, estaciones de reparación y equipos de prueba. En un proceso de orificio pasante completo, la máquina de selección y colocación se puede utilizar antes de soldar para reducir el trabajo de inserción manual y mejorar la consistencia del proceso. I.C.T ayuda a los clientes a combinar cada máquina con el flujo de proceso, la altura de la línea, la dirección de transferencia y el método de inspección correctos.
