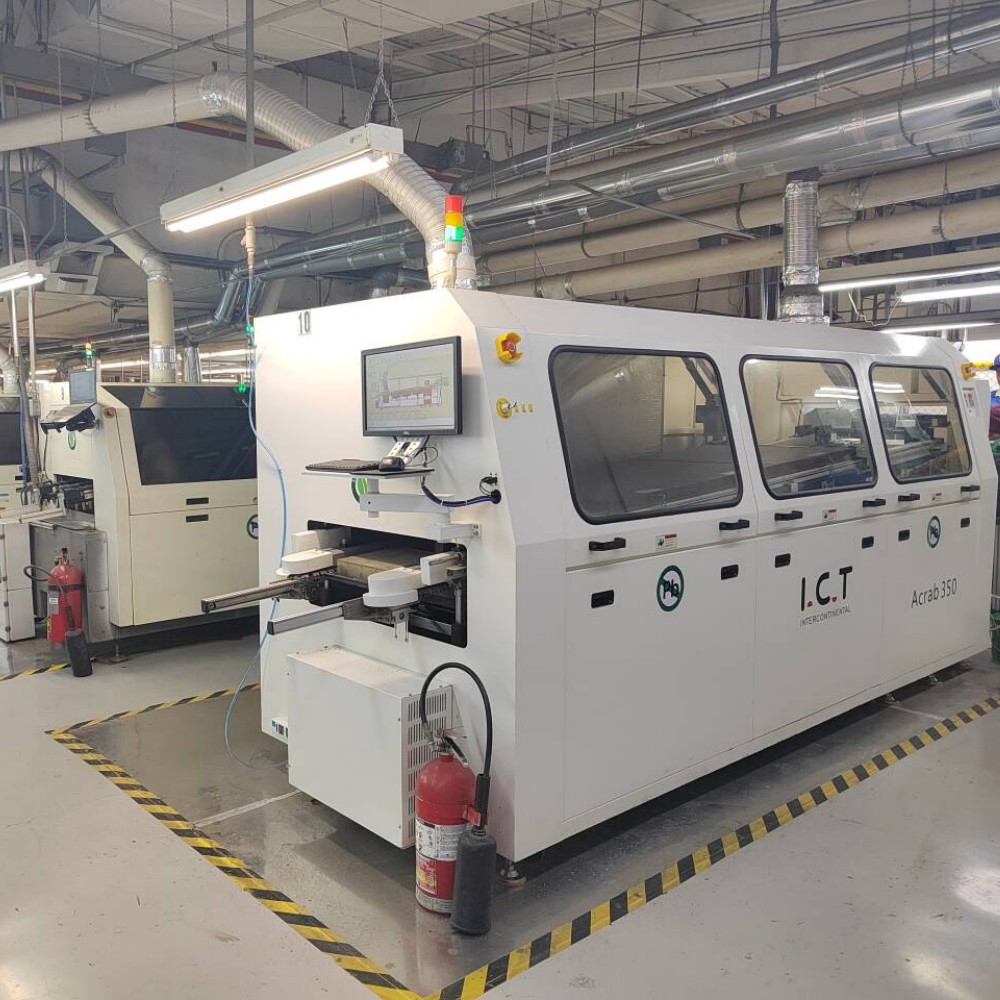

| I.C.T Máquina de soldadura por ola de nitrógeno serie Acrab
La máquina de soldadura por ola de nitrógeno I.C.T serie Acrab es la opción confiable para electrónica automotriz, médica y de comunicaciones de alta confiabilidad. Con protección opcional de nitrógeno de circuito cerrado, produce uniones brillantes y sin defectos al mismo tiempo que reduce drásticamente la escoria y el consumo de soldadura. Tres modelos (350 / 450 / 615 mm PCB de ancho) cubren todos los volúmenes de producción. La pulverización avanzada, el precalentamiento prolongado, la onda dual ultraestable y el control inteligente de PC+PLC ofrecen un mayor rendimiento en la primera pasada y un menor costo de funcionamiento que los sistemas tradicionales al aire libre. El mantenimiento sin herramientas y el soporte global in situ la convierten en la actualización perfecta para cualquier línea de máquinas de soldadura DIP automáticas.
| Característica
Las boquillas de precisión japonesas Kuroda y el motor paso a paso brindan un recubrimiento de flujo perfectamente uniforme en cada ciclo. Todo el módulo se desliza como un cajón con limpieza automática incorporada, filtro estándar y escape autónomo. Agregue el sistema de flujo de nitrógeno opcional y obtendrá instantáneamente una verdadera máquina de soldadura por ola de nitrógeno que mantiene la cámara limpia y reduce en gran medida el consumo de flujo.
Un túnel completo de 1800 mm con tres zonas independientes de aire caliente + IR calienta hasta 250 °C en sólo 15 minutos. El diseño de reflujo horizontal y el algodón grueso aislante de alta temperatura mantienen la temperatura estable dentro de ±2 °C en todo el PCB. Los módulos estilo cajón y el mantenimiento enchufable hacen que el servicio sea rápido y sin herramientas. El precalentamiento superior opcional está disponible para tablas extragruesas.
La cadena síncrona patentada y los dedos de titanio de doble gancho de alta resistencia transportan suavemente PCBs de hasta 615 mm de ancho sin que se caigan, incluso tableros de automóviles pesados. Transportador SMT la precisión de la velocidad alcanza ±2 mm/min. La limpieza automática de dedos estándar y el ajuste de ancho eléctrico opcional lo convierten en la combinación perfecta para cualquier línea de máquinas de soldadura DIP automáticas.
El crisol de hierro fundido recubierto de esmalte soporta entre 500 y 700 kg de soldadura sin plomo y nunca se deforma. La altura de la doble onda se mantiene dentro de 0,5 mm para una humectación perfecta. La manta de nitrógeno opcional y el canal automático de retorno de escoria reducen la oxidación hasta en un 90 %, produciendo uniones brillantes y completas y al mismo tiempo ahorran enormes cantidades de soldadura: el verdadero poder de una máquina de soldadura por ola de nitrógeno.
Los ventiladores de convección superiores de alta potencia (enfriamiento forzado superior e inferior opcional) bajan la temperatura PCB rápidamente después de soldar. Esto evita el estrés térmico en componentes sensibles y garantiza una apariencia de soldadura brillante incluso en placas gruesas multicapa provenientes de un proceso automático de soldadura DIP.
La sencilla interfaz táctil PC+PLC con calefacción PID+SSR proporciona un control preciso de la temperatura en tiempo real. El modo de espera automático, el historial de alarmas, la transmisión manual de emergencia y las múltiples protecciones de seguridad (certificadas por CE/UL) reducen la oxidación del estaño y el desperdicio de energía. El funcionamiento fácil de aprender permite que cualquier turno utilice la máquina de soldadura por ola de nitrógeno de forma segura y eficiente todos los días.
| Lista de equipos de línea DIP
| Modelo | Acrab 350 | árabe 450 |
| Dimensión (mm) | 4420X1420X1750 | 4420X1520X1750 |
| Fuente de alimentación | 3P5W, 380/220V 50Hz | 3P5W, 380/220V 50Hz |
| Poder de inicio | 33kw | 33kw |
| Potencia de operación | 8kW | 8kW |
| Sistema de control | PC+PLC | PC+PLC |
| Zona de precalentamiento | 3 | 3 |
| Longitud de precalentamiento | 1800 mm | 1800 mm |
| Temperatura de precalentamiento. | (Temperatura ambiente)-250°C | (Temperatura ambiente)-250°C |
| PCB Ancho (mm) | 50-350 mm | 50-450 mm |
| Dedo | Dedo de presión de resorte (estándar); Opción: dedo que presiona el resorte, dedo con boca de pato | |
| Capacidad del crisol | 500 kg sin plomo | |
| Peso de la máquina (kg) | Aproximadamente 1600 kg | Aproximadamente 1900 kg |
* I.C.T sigue trabajando en calidad y rendimiento, las especificaciones y la apariencia pueden actualizarse sin un aviso particular.
| Lista de equipos de línea DIP

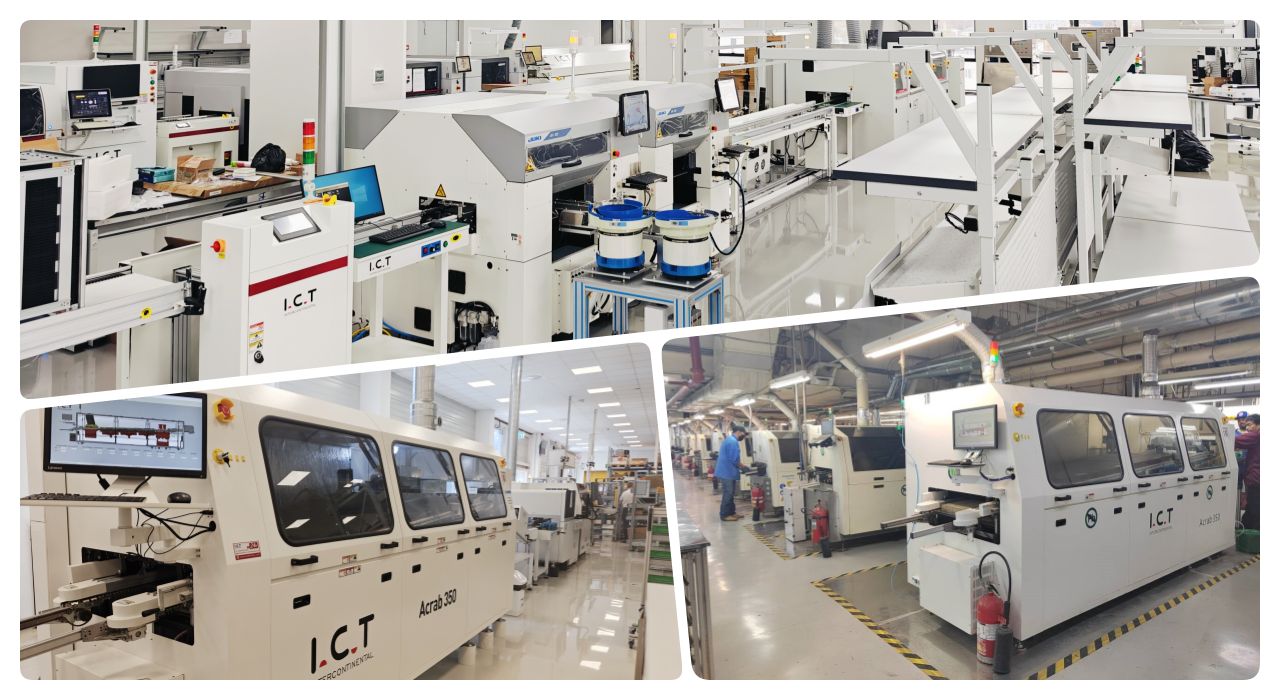

I.C.T proporciona una línea DIP totalmente automatizada que maneja todo, desde la inserción de componentes hasta la inspección final. La línea incluye máquinas de inserción DIP de alta velocidad, cargadores y descargadores de onda suave y líneas de cinta de montaje inteligentes. Combinada con nuestra máquina de soldadura por ola de nitrógeno serie Acrab, ofrece soldadura THT estable, defectos mínimos y rendimiento máximo para automoción, electrodomésticos y electrónica industrial. El diseño modular permite una fácil expansión, mientras que el servicio global in situ mantiene su línea funcionando las 24 horas del día, los 7 días de la semana, con casi cero tiempos de inactividad no planificados.
| Nombre del producto | Propósito en la línea DIP |
|---|---|
| Máquina de inserción automática | Coloca automáticamente componentes en PCBs con precisión para la línea de producción DIP. |
Derrite soldadura para formar uniones sólidas en PCB durante el proceso de conexión de THT. | |
Máquina de soldadura selectiva | Aplica soldadura selectivamente a áreas específicas para un ensamblaje THT preciso |
En línea posterior a la ola AOI | Inspecciona uniones de soldadura y defectos de colocación en ensamblajes DIP PCB. |
Máquina de entrada de placas y máquina de salida de placas. | |
| Periférico DIP | Productos periféricos de la línea de producción DIP. |
| Vídeo sobre el éxito del cliente
Los ingenieros de I.C.T viajaron a México para brindar soporte a múltiples clientes. En una planta de electrónica automotriz, la máquina de soldadura por ola de nitrógeno Acrab 350 ahora ejecuta dos tipos diferentes de PCBA usando accesorios personalizados sin puentes y filetes de talón perfectos. La misma fábrica también opera nuestra línea de recubrimiento y nuestra máquina selectiva SS-540 sin problemas. El cliente elogió la solución completa de la máquina de soldadura DIP automática y el rápido servicio in situ en su vídeo de comentarios.
| Servicios expertos y capacitación
Desde instalación y capacitación sobre procesos hasta repuestos de por vida y soporte en línea las 24 horas, los 7 días de la semana, I.C.T respalda cada máquina de soldadura por ola de nitrógeno. Nuestros 20 ingenieros extranjeros brindan depuración in situ, optimización de parámetros y capacitación del operador para que su equipo domine el equipo en días y mantenga el rendimiento del primer paso por encima del 99,5 %.
| Testimonios de clientes
'El embalaje es muy seguro y profesional.' 'Sus ingenieros son pacientes y hábiles; resolvieron todos los problemas en dos días.' 'La máquina de soldadura por ola funciona de manera estable casi sin escoria: ¡un verdadero ahorro de energía!' 'La velocidad de respuesta es increíble; las preguntas se responden en una hora en cualquier momento.'
| Certificaciones de calidad
Cada máquina de soldadura por ola de nitrógeno I.C.T cuenta con las certificaciones CE, RoHS, ISO9001:2015 y múltiples patentes de invención. Cada unidad se somete a pruebas de carga completa durante 72 horas y a una estricta inspección de calidad en nuestra fábrica de Dongguan para garantizar años de rendimiento estable y sin problemas.
| Acerca de I.C.T empresa y fábrica
Fundada en 2012, I.C.T ha crecido hasta contar con casi 90 empleados dentro de unas modernas instalaciones de 12.000 m² en Dongguan, China. Diseñamos y fabricamos todos los componentes principales internamente bajo estrictos sistemas de calidad. Atendiendo a más de 1600 clientes en 72 países, con 8 oficinas en el extranjero y 20 ingenieros de campo, brindamos soporte local rápido en todo el mundo. Elija I.C.T, su socio a largo plazo para soluciones completas de máquinas de soldadura DIP SMT y automáticas.
