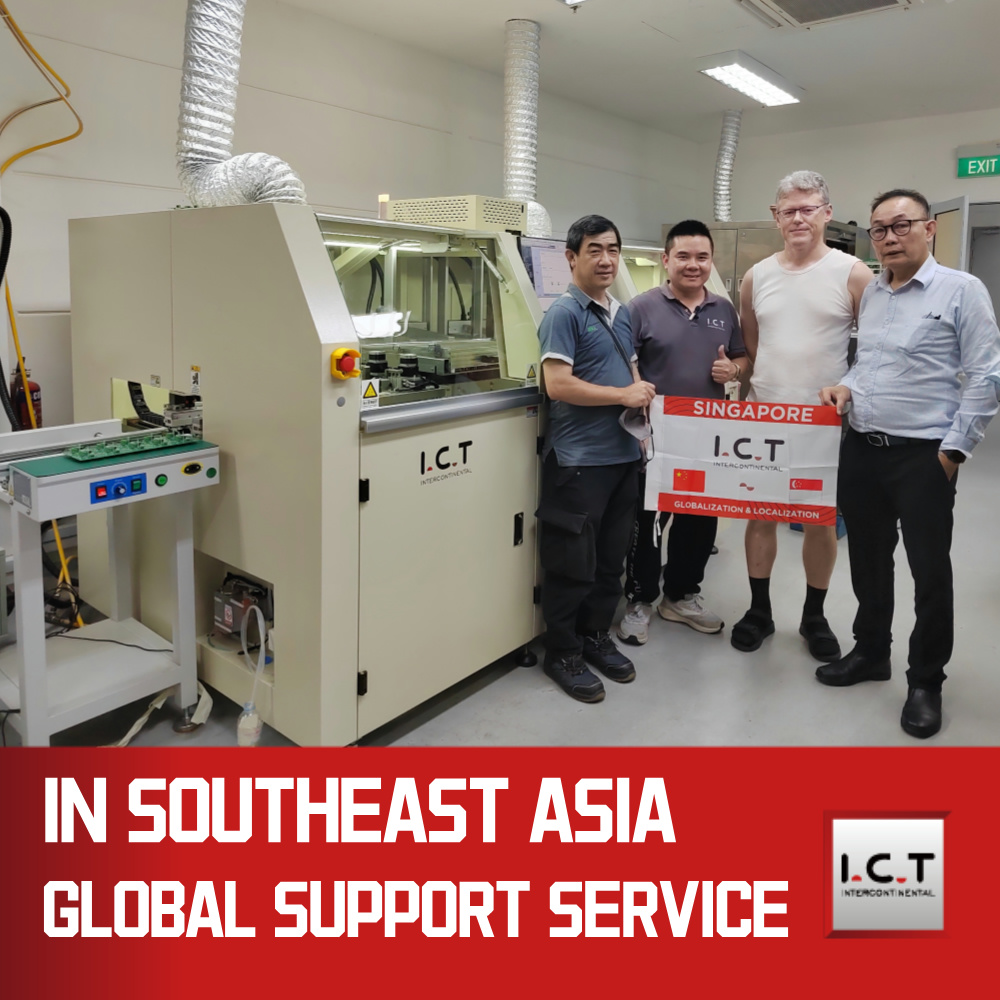

I.C.T-SS430
I.C.T
Selective PCB Soldering Machine
| Cantidad: | |
|---|---|
| Máquina de soldadura selectiva fuera de línea
La máquina de soldadura I.C.T selectiva fuera de línea PCB es un sistema de alto rendimiento desarrollado y ensamblado en China para soldadura flexible multionda en procesos de alto volumen. La placa PCB se fija mientras la plataforma de pulverización y soldadura se mueve para una mayor precisión. El sistema de calentamiento en línea de N2 humedece perfectamente la soldadura y reduce la escoria. El control total de la PC establece parámetros como trayectoria de movimiento, temperatura de soldadura, tipo de fundente, tipo de soldadura, temperatura de N2, etc., con fácil almacenamiento y repetición para una calidad de soldadura PCB.
La función de calibración automática de la altura de las olas verifica después de cada cierto PCB para mantener la altura de las olas estable. Mesa de posicionamiento de marcas CCD con aluminio fundido, peso más liviano y velocidad de movimiento rápida. El servomotor Panasonic y el riel guía lineal garantizan menos ruido y un movimiento estable. La válvula de chorro alemana crea pequeños puntos de fundente, el contenido de sólidos del fundente es inferior al 10 %. La bobina de la bomba electromagnética adopta una marca importada alemana para mayor estabilidad y confiabilidad del pico. Crisol de Ti, sin fugas, con calentador exterior de hierro fundido para un calentamiento rápido y robusto. Esta máquina de soldadura selectiva PCB optimiza el proceso de la máquina de soldadura por ola selectiva fuera de línea.
| Lista de equipos de línea DIP
La válvula de inyección de pulsos de alta frecuencia obtiene resultados de fundente precisos con un punto de fundente pequeño y un contenido de sólidos de fundente inferior al 10 %. La función de detección de atascos en la boquilla de fundente es opcional. La bandeja debajo de la válvula de chorro recoge los residuos de fundente para facilitar el mantenimiento. Boquilla montada en plataforma XY, la precisión de repetición y posicionamiento puede alcanzar 0,02 mm. El flujo almacenado por el tanque de presión garantiza que la presión sea estable sin influencia de la cantidad de flujo. Medidor de flujo de presión de alta precisión utilizado para control de flujo, material resistente a la corrosión.
Todos los componentes neumáticos fabricados de la marca japonesa SMC. Medidor de flujo de presión de flujo y flujo de nitrógeno colocados en la superficie de la máquina para operación visual. El diseño humanizado externo es conveniente para la operación y el ajuste. Se adoptó una bomba de extracción automática de la marca SMC para garantizar un suministro de flujo estable. Este sistema en la máquina de soldadura selectiva PCB garantiza una aplicación de flujo uniforme y confiable en el flujo de trabajo de la máquina de soldadura selectiva de PCB.
Precalentamiento inferior estándar equipado en la máquina, posición regulable. Calentador IR de arriba, aire caliente opcional. Estructura de diseño para maximizar el área de precalentamiento. Diseño integral de algodón de alta temperatura para garantizar la estabilidad de la temperatura. Las piezas y motores generadores y conductores de calor adoptan las mejores marcas. Diseño de complemento de mantenimiento, modo de mantenimiento sin herramientas. Esto precalienta los PCBs de manera uniforme, activando el flujo y reduciendo el choque térmico antes del proceso de la máquina de soldadura por ola selectiva fuera de línea.
La bomba electromagnética garantiza la estabilidad y fiabilidad del pico. Temperatura de soldadura, temperatura de N2, altura de onda, calibración de onda, todo ello configurable en software. Crisol de Ti, sin fugas, con calentador exterior de hierro fundido, calentamiento robusto y rápido. El sistema de calentamiento en línea N2 humedece perfectamente la soldadura y reduce la escoria de soldadura. La mejor estabilidad de pulverización de estaño en la industria. El monitoreo visual y el video en tiempo real se pueden guardar y rastrear durante 900 horas. Programación visual rápida para mejorar la confiabilidad y eficiencia de la programación.
Plataforma XYZ compuesta por un módulo deportivo liviano de alta precisión y un servomotor de alta velocidad. Todos los servomotores están equipados con reductor para garantizar la estabilidad. Sellado y protegido, tratamiento antipolución. El sensor magnético Omron garantiza un movimiento más preciso. Estándar con función de limpieza automática de boquillas, limpieza intensa de boquillas con polvo de limpieza, la frecuencia de limpieza se puede ajustar de manera flexible. Sistema alemán de detección láser SICK para la altura de onda de soldadura. Diseño Racional de Mecanismo de Limpieza y Medición de Boquillas. Este núcleo de la máquina de soldadura selectiva PCB produce uniones consistentes y de alta calidad.
Los perfiles especiales proporcionan estabilidad y fácil acceso. El módulo de rodillos de tres partes transporta las tablas sin problemas. Las abrazaderas laterales y superiores mantienen firme a PCBA durante el fundente, el precalentamiento y la soldadura. El riel grueso soporta hasta 20 kg de carga. Maneja varios tamaños PCB con 120 mm en la parte superior, 60 mm en la parte inferior y 0,5-6,0 mm de espesor. El módulo de alta precisión impulsa un posicionamiento preciso de adelante hacia atrás. Se integra perfectamente para un proceso eficiente de máquina de soldadura por ola selectiva fuera de línea.
El control de bus de módulo y PLC de alta gama ofrece un rendimiento confiable y escalable. Cumple con la disposición del suelo CE, Industria 4.0. Mejora el rendimiento mediante el control del módulo de soldadura integrado. Utiliza componentes eléctricos de primera calidad a nivel mundial. Los cables Cat-6 aceleran los datos y las reacciones. La programación guiada simplifica su uso. La programación rápida CCD identifica automáticamente los tipos de boquillas. La programación de imágenes corrige las coordenadas de forma inteligente con verificación. Visualización en tiempo real, interruptor CCD de un botón. Soporte en varios idiomas: chino, inglés, japonés, ruso. Rastrea cada parámetro en la máquina de soldadura selectiva de PCB para control de calidad.
Programación guiada para pasos sencillos. Programación rápida CCD con identificación automática de boquillas. Programación de imágenes para corrección y verificación de coordenadas inteligentes. Datos en tiempo real en una interfaz clara. Cambio de un botón a monitoreo CCD. Los idiomas incluyen chino, inglés, japonés y ruso. Estándares MES, WIFI, actualizaciones online, control remoto. Alarmas de voz, luces personalizadas. Los datos de soldadura rastrean cada punto. Esta interfaz en el proceso de la máquina de soldadura por ola selectiva fuera de línea simplifica la operación.
| Especificación
Máquina de soldadura de olas selectivas fuera de línea | |
Modelo | I.C.T SS430 |
Tanque de almacenamiento de flujo | 1L |
Soporte de flujo | Alarma de flujo, automático |
Boquilla | Válvula de chorro de Alemania (pulverización de manchas y línea) 1Set |
Tamaño de boquilla de pulverización | 130um (180, opción de 210um) |
Gama de rociado | 3 ~ 8 mm |
Velocidad de rociado | 0 ~ 20 mm/s |
Velocidad de movimiento de la boquilla de pulverización | 0 ~ 400 mm/s |
Precisión de rociado | 0.1 mm |
Pulverización | 0.05 ~ 0.1 MPa |
Modo de precalentamiento | Calefacción por infrarrojos |
Área de precalentamiento | Largo 500 mm x ancho 500 mm |
Precisión de soldadura | ± 0.25 mm |
Monitoreo de soldadura | CCD |
Capacidad de soldadura | 12 kg |
Max PCB tamaño | 500*500 mm |
Max PCB tamaño | 60mm |
PCB espesor | 0.5-6.0 mm |
PCB peso | <20 kg |
Sistema operativo | Windows10 |
Fuente de alimentación | 220 VCA ±10 %, 50/60 HZ |
Dimensión | L1400*W2580*H1722 mm |
Peso | Aproximadamente: 700 kg |
| Lista de equipos de línea DIP
Nuestra línea de producción DIP ofrece herramientas avanzadas para un ensamblaje PCB eficiente y preciso. La línea DIP totalmente automatizada incluye una línea de inserción DIP para una colocación precisa de los componentes, un cargador de ondas para una entrada PCB suave, un descargador de ondas para una salida segura y una línea de cinta de montaje para comprobaciones finales. Esta línea de producción DIP PCB de alta calidad garantiza un funcionamiento estable, una inserción THT confiable y un ensamblaje rentable, satisfaciendo diversas necesidades de la industria. Con diseños modulares y soporte global de I.C.T, aumenta la productividad para tareas de perforación pasante.
| Nombre del producto | Propósito en la línea DIP |
|---|---|
Máquina de inserción automática | Coloca automáticamente componentes en PCBs con precisión para la línea de producción DIP. |
Derrite soldadura para formar uniones sólidas en PCB durante el proceso de conexión de THT. | |
Máquina de soldadura selectiva | Aplica soldadura selectivamente a áreas específicas para un ensamblaje THT preciso |
En línea posterior a la ola AOI | Inspecciona uniones de soldadura y defectos de colocación en ensamblajes DIP PCB. |
Comprueba la calidad de la soldadura interna y los defectos ocultos en los componentes THT. | |
Prueba el rendimiento eléctrico y la conectividad del PCB ensamblado. | |
Transporta PCBs sin problemas a través de la línea DIP para un montaje e inspección eficientes. |
| Vídeo sobre el éxito del cliente
Nuestro cliente de Vietnam visitó la fábrica I.C.T para inspeccionar la máquina de soldadura selectiva PCB para suministrar una marca de cámaras de fama mundial. Los ingenieros realizaron pruebas de aceptación en muestras PCB, que mostraron pulverización de fundente, precalentamiento y contacto preciso con las ondas. Se capacitaron en programación de PC, configuración de parámetros, calibración de ondas y limpieza automática. Los clientes observaron CCD en tiempo real y juntas de alta calidad. Mantenimiento y resolución de problemas cubiertos y prácticos. La visita aseguró una integración fluida, destacando el soporte global experto de I.C.T en la aplicación de la máquina de soldadura selectiva de PCB.
| Servicio profesional y formación
I.C.T proporciona instalación, mantenimiento, soporte y capacitación para un uso seguro. 20 ingenieros analizan demandas, planifican programas, optimizan procesos en PCBA, DIP. Operaciones de cobertura, ajustes. La capacitación incluye controles de PC, trazabilidad y actualizaciones. Las visitas a fábricas como Vietnam ofrecen actividades prácticas. Atienda a más de 1600 clientes en 72 países con respuestas rápidas. Asistencia remota y repuestos mantienen la eficiencia selectiva de la máquina de soldar PCB.
| Elogios del cliente
Los clientes elogian a los ingenieros por su capacitación paciente y experta en visitas e instalaciones. Elogian la máquina de soldadura selectiva PCB por su flujo preciso, ondas estables y controles sencillos que aumentan el rendimiento. El embalaje seguro evita daños. Las respuestas rápidas resuelven los problemas rápidamente. Las revisiones señalan tasas de aprobación más altas y menos escoria. El equipo y el soporte confiables generan confianza.
| Certificaciones de la industria
I.C.T posee CE, RoHS, ISO9001 y múltiples patentes. CE garantiza seguridad, materiales ecológicos RoHS, sistemas de calidad ISO9001. Las patentes cubren válvulas, bombas, calibración y láser. Estos validan una máquina de soldadura selectiva PCB segura, ecológica e innovadora.
| Acerca de I.C.T empresa y fábrica
Investigación y fabricación internas en unas instalaciones de 12.000 m². 89 empleados, 20 ingenieros y 8 oficinas permiten una rápida expansión. Soporte a clientes de electrónica en todo el mundo. Pruebas rigurosas y gestión de calidad en todo momento. Planificación completa de fábrica, equipamiento, capacitación, optimización para PCBA, SMT, DIP, recubrimiento, robots, ensamblaje en proceso de máquina de soldadura por ola selectiva fuera de línea.
