I.C.T-SS550P2
I.C.T
| Cantidad: | |
|---|---|
| Descripción general de la máquina de soldadura selectiva en línea
Construida y probada en China, la máquina de soldadura selectiva en línea I.C.T es la máquina de soldadura por ola selectiva automática PCBA perfecta para líneas de alta mezcla y alto volumen. La placa permanece estacionaria mientras los módulos de flujo y soldadura se mueven sobre una plataforma rápida y liviana de aluminio fundido impulsada por servos y rieles lineales de Panasonic: silenciosa, precisa y estable. El calentamiento en línea con nitrógeno garantiza una excelente humectación y una mínima escoria. Cada parámetro (ruta, temperatura, volumen de flujo, altura de ola) se configura y guarda en un software basado en Windows para una repetibilidad perfecta. La calibración automática de ondas y el monitoreo CCD en tiempo real mantienen la calidad sólida. La válvula de chorro alemana, el tanque de presión y la bomba electromagnética brindan confiabilidad con la que puede contar día tras día.
| Lista de equipos de línea DIP
Una válvula de chorro alemana de alta frecuencia rocía puntos de flujo diminutos y consistentes con sólidos por debajo del 10 %. El tanque de presión y el medidor de flujo de alta precisión mantienen el flujo estable sin importar cuánto flujo quede. La boquilla monta una plataforma XY que se repite hasta 0,02 mm. Los residuos caen en una bandeja para una limpieza rápida. Todos los neumáticos son SMC japoneses y los controles están justo en la superficie para facilitar la visualización y el ajuste. Una bomba de extracción automática garantiza un suministro constante. Este sistema brinda una cobertura de flujo limpia y repetible cada vez en su máquina de soldadura selectiva en línea.
El precalentamiento IR inferior estándar es totalmente ajustable; La parte superior IR o convección de aire caliente es opcional. La estructura abierta maximiza la cobertura de calor mientras que el aislamiento de alta temperatura mantiene temperaturas estables. Los elementos calefactores y motores de primera calidad de las mejores marcas garantizan años de uso sin problemas. Todo es diseño enchufable: no se necesitan herramientas para el servicio. Las placas salen uniformemente activadas y sin estrés, listas para uniones de soldadura perfectas en la máquina automática de soldadura por ola selectiva PCBA.
Una bomba electromagnética alemana produce un pico de onda ultraestable. Configure la temperatura, el flujo de N2, la altura de las olas y la calibración automática directamente en el software. El crisol de titanio con calentador externo de hierro fundido se calienta rápidamente y nunca tiene fugas. El calentamiento con nitrógeno en línea proporciona una humectación perfecta y casi cero escoria. El CCD en tiempo real graba 900 horas de vídeo para su trazabilidad. Los ejes XYZ livianos de alta velocidad, sellados contra la contaminación, además de la detección de altura de onda láser y la limpieza automática de las boquillas mantienen la máquina de soldadura selectiva en línea funcionando impecablemente turno tras turno.
Los carriles de perfil especial y un sistema de rodillos de tres secciones mueven las tablas con suavidad y precisión. Las abrazaderas laterales y superiores bloquean el PCBA firmemente en su lugar. Los rieles engrosados soportan cargas de hasta 20 kg sin flexionarse. Los módulos de accionamiento de alta precisión colocan las placas perfectamente desde el fundente hasta el precalentamiento y la soldadura. Toda la transmisión está construida para producción 24 horas al día, 7 días a la semana en la máquina automática de soldadura por ola selectiva PCBA.
La arquitectura de bus y PLC de alta gama cumple con los estándares CE e Industria 4.0. El cableado Cat-6 y la electrónica de marca mundial brindan una respuesta ultrarrápida y una confiabilidad sólida. La programación guiada, el reconocimiento automático de boquillas CCD, la corrección de coordenadas basada en imágenes, el monitoreo en vivo con un solo clic y la compatibilidad con varios idiomas hacen que la configuración sea muy sencilla. La trazabilidad completa de cada parámetro mantiene la calidad asegurada en su máquina de soldadura selectiva en línea.
La programación guiada paso a paso, la detección automática de boquillas, la edición inteligente de imágenes, la visualización de datos en tiempo real y el cambio de vista CCD con un solo botón hacen que la máquina sea increíblemente fácil de utilizar. Admite chino, inglés, japonés, ruso y más. MES integrado, Wi-Fi, acceso remoto, alarmas de voz y luces personalizables mantienen a los operadores informados y en control de la máquina automática de soldadura por ola selectiva PCBA.
| Especificación
| Máquina de soldadura de olas selectivas en línea | ||||
| Modelo | I.C.T SS540 | I.C.T SS550 | I.C.T SS550P1 | I.C.T SS550P2 |
| Modulares en línea | Pulverización + Precalentamiento y Soldadura | Pulverización + Precalentamiento + Soldadura | Spray + Precalentamiento + Soldadura + Soldadura | Spray + Precalentamiento + Soldadura + Soldadura + Soldadura |
| Sistema de soldadura | ||||
| Cantidad de boquillas | 1 | 1 | 2 | 3 |
| Cantidad de crisol | 1 juego | 1 juego | 2 juegos | 3 juegos |
| Olla Doble (Opción) | N / A | Opción | Opción | Opción |
| Potencia del crisol | 2,35 kw | 2,35 kw | 4,70 kw | 7.05kw |
| Sistema de flujo | ||||
| Tanque de almacenamiento de flujo | 1L | 1L | 2L | 2L |
| Soporte de flujo | Alarma de flujo, automático | |||
| Boquilla | Válvula de chorro de Alemania (pulverización puntual y lineal) 1 juego | |||
| Tamaño de boquilla de pulverización | 130um (opción de 180um, 210um) | |||
| Velocidad de pulverización | 0 ~ 20 mm/s | |||
| Velocidad de movimiento de la boquilla de pulverización | 0 ~ 400 mm/s | |||
| Sistema de precalentamiento | ||||
| Modo de precalentamiento | Aire caliente e ir | Aire caliente e ir | Aire caliente e ir | Aire caliente e ir |
| Área de precalentamiento | L500*W500mm | L500*W500mm | L500*W500mm | L500*W500mm |
| Zona de precalentamiento | Aire caliente superior: 2, IR inferior: 1 | |||
| Potencia de precalentamiento inferior | Máx.12kw | |||
| Potencia de precalentamiento superior | Máx.6kw | |||
| Tiempo de calentamiento | Aproximadamente 15 min (configuración de 150 ℃) | |||
| Modo de control | PC+PLC | |||
| Sistema de transporte | ||||
| PCB Tamaño (con accesorio) | 120*60~500*500mm | |||
| PCB Reemplazo | En línea | |||
| PCB Liquidación superior | 120mm | |||
| Altura de transporte | 900 ± 20 mm | |||
| Ancho de transporte | 60 ~ 500 mm | |||
| Dimensión: mm | L1850*W1850*H1480 | L2560*W1750*H1480 | L2560*W1950*H1480 | L2600*W1950*H1480 |
| Peso | Aproximadamente: 800 kg | Aproximadamente: 1200 kg | Aproximadamente: 1300 kg | Aproximadamente: 1500 kg |

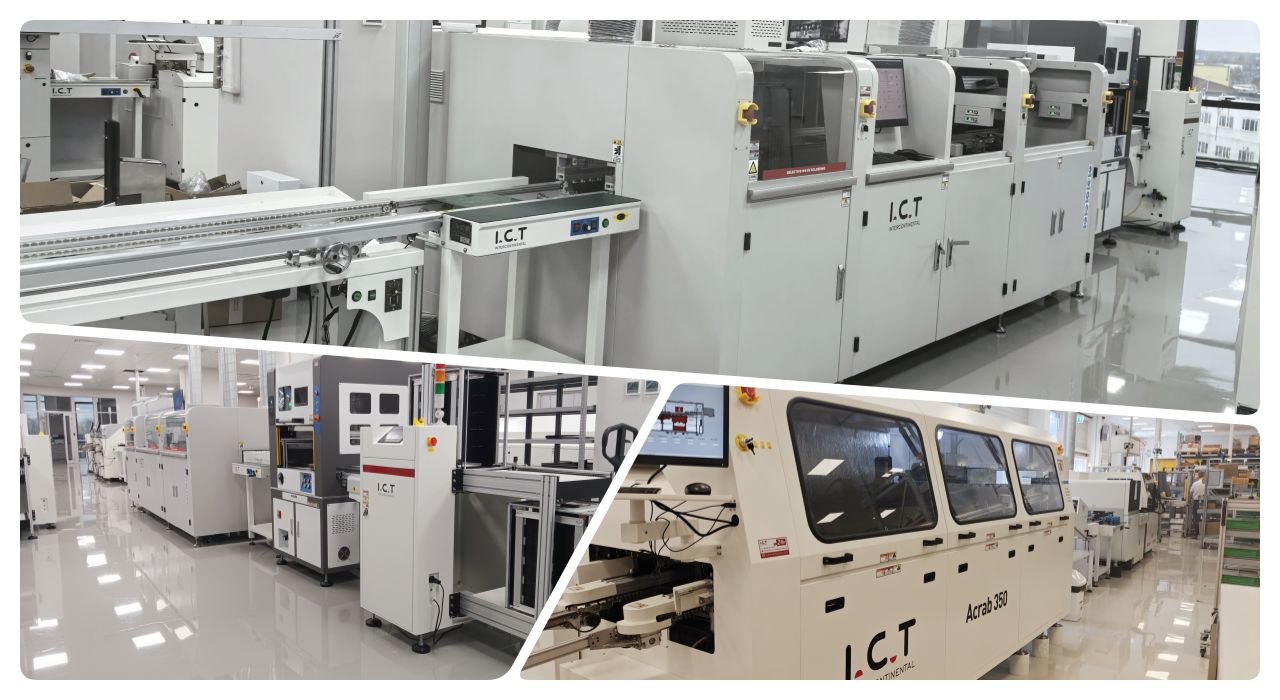

| Lista de equipos de línea DIP
Nuestra línea de producción DIP ofrece herramientas avanzadas para un ensamblaje PCB eficiente y preciso. La línea DIP totalmente automatizada incluye una línea de inserción DIP para una colocación precisa de los componentes, un cargador de ondas para una entrada PCB suave, un descargador de ondas para una salida segura y una línea de cinta de montaje para comprobaciones finales. Esta línea de producción DIP PCB de alta calidad garantiza un funcionamiento estable, una inserción THT confiable y un ensamblaje rentable, satisfaciendo diversas necesidades de la industria. Con diseños modulares y soporte global de I.C.T, aumenta la productividad para tareas de perforación pasante.
| Nombre del producto | Propósito en la línea DIP |
|---|---|
Máquina de inserción automática | Coloca automáticamente componentes en PCBs con precisión para la línea de producción DIP. |
Derrite soldadura para formar uniones sólidas en PCB durante el proceso de conexión de THT. | |
Máquina de soldadura selectiva | Aplica soldadura selectivamente a áreas específicas para un ensamblaje THT preciso |
En línea posterior a la ola AOI | Inspecciona uniones de soldadura y defectos de colocación en ensamblajes DIP PCB. |
Comprueba la calidad de la soldadura interna y los defectos ocultos en los componentes THT. | |
Prueba el rendimiento eléctrico y la conectividad del PCB ensamblado. | |
Transporta PCBs sin problemas a través de la línea DIP para un montaje e inspección eficientes. |
| Vídeo sobre el éxito del cliente
En 2025, un cliente vietnamita que suministraba una marca de cámaras de fama mundial visitó nuestra fábrica para aceptar su nueva máquina de soldadura selectiva en línea. Nuestros ingenieros realizaron demostraciones completas en PCB reales, capacitaron a su equipo en programación, calibración de ondas y mantenimiento diario, y les permitieron ver el monitoreo CCD en vivo mientras se formaban uniones perfectas. La sesión práctica les dio total confianza para una puesta en marcha rápida en casa y demostró el compromiso de I.C.T con un soporte global real.
| Servicio profesional y formación
Desde la instalación y la puesta en servicio hasta el mantenimiento y las actualizaciones continuos, I.C.T lo respalda. Nuestros 20 ingenieros se encargan de la planificación de líneas, la optimización de procesos y la capacitación práctica en cualquier parte del mundo. El diagnóstico remoto, el stock de repuestos en varios continentes y la respuesta las 24 horas mantienen su máquina de soldadura por ola selectiva automática PCBA funcionando con la máxima eficiencia durante años.
| Elogios del cliente
Los clientes adoran a nuestros ingenieros pacientes y expertos que se capacitan exhaustivamente durante la aceptación en fábrica y el inicio en el sitio. Están entusiasmados con la precisión milimétrica del flujo de la máquina de soldadura selectiva en línea, la onda estable como una roca y los controles simples que reducen los defectos y aumentan el rendimiento. El embalaje protector siempre llega sin daños y nuestra respuesta ultrarrápida (que a menudo soluciona los problemas de forma remota el mismo día) convierte a I.C.T en el socio en el que confían plenamente.
| Certificaciones de la industria
Los productos I.C.T cuentan con CE para seguridad, RoHS para cumplimiento ambiental, ISO9001 para gestión de calidad y numerosas patentes sobre válvulas de chorro, bombas electromagnéticas y sistemas de detección láser. Estas marcas demuestran que su máquina de soldadura selectiva en línea cumple con los más altos estándares globales de rendimiento, seguridad e innovación.
| Acerca de I.C.T empresa y fábrica
Desde 2012 hemos crecido rápidamente con I+D interno y una moderna fábrica de 12.000 m². 89 empleados, incluidos 20 ingenieros y 8 sucursales, atienden a más de 1.600 clientes en 72 países. Una inspección estricta y sistemas de calidad completos respaldan cada máquina, mientras que soluciones completas llave en mano (planificación, equipo, capacitación, optimización) ayudan a los fabricantes de productos electrónicos de todo el mundo a tener éxito con la máquina automática de soldadura por ola selectiva PCBA.
