| I.C.T Máquina de soldadura por inmersión automática serie Acrab
Esta máquina de soldadura DIP automática es la estación central de las modernas líneas de montaje THT y líneas de producción DIP. Tres modelos admiten anchos de 350 mm, 450 mm o 615 mm PCB. Recibe placas de máquinas de inserción, aplica fundente, precalienta completamente, suelda con doble onda y enfría suavemente. El nitrógeno opcional, el precalentamiento superior y el ajuste eléctrico del ancho hacen que crezca con su línea. La potencia operativa cae a 8-10 kW. El diseño sin herramientas mantiene la línea DIP funcionando sin paradas prolongadas.
| Característica
La unidad de pulverización completa se desliza hacia adelante sobre raíles lisos. Dos boquillas japonesas Kuroda, movidas por motores paso a paso, recubren el fundente exactamente según lo programado. Flujo, velocidad, ángulo, densidad: todos los datos permanecen guardados. El ciclo de limpieza automático comienza solo. El acero inoxidable 316 mantiene todo limpio. El cajón se cierra y la máquina de soldadura DIP automática espera la siguiente placa de la línea de inserción.
Tres zonas independientes suman 1800 mm. El aire caliente y los infrarrojos funcionan juntos. La temperatura alcanza los 250 ℃ en quince minutos. El algodón de alta temperatura mantiene cada punto dentro de dos grados. Cada zona se abre como un cajón. Cambio de calentadores sin herramientas. El precalentamiento superior opcional se instala en minutos cuando las tablas más gruesas provienen de la línea de inserción THT.
La cadena se mueve sin ruido. Los dedos de titanio con doble gancho sujetan tablas de hasta 615 mm de ancho. Un dispositivo de entrada patentado guía cada tabla desde el cargador. La velocidad se mantiene precisa dentro de los dos milímetros por minuto. Los dedos se limpian solos durante la producción. El ancho cambia de forma manual o eléctrica. Este transportador mantiene toda la línea de producción DIP fluyendo sin problemas.
Olla de hierro fundido con revestimiento esmaltado con capacidad para 500-700 kg de soldadura sin plomo. La altura de la onda dual varía menos de 0,5 mm. Canal automático de escorias que elimina los residuos de forma continua. La protección opcional con nitrógeno reduce drásticamente la oxidación. Las articulaciones salen brillantes y fuertes. La máquina de soldadura por inmersión automática ofrece resultados perfectos para cada tarea de la máquina de soldadura por ola PCB en la línea de montaje THT.
Los ventiladores superiores de alta potencia comienzan en el momento en que las tablas abandonan la ola. El enfriamiento inferior opcional se activa para tableros multicapa. La temperatura baja rápidamente. Los componentes no sufren estrés por calor. La superficie de soldadura se endurece y queda lisa. Los tableros salen fríos y listos para la siguiente estación en la línea DIP. La máquina de soldadura por inmersión automática finaliza cada ciclo suavemente.
La pantalla táctil muestra números claros. PC y PLC monitorean la temperatura en tiempo real. PID+SSR mantiene las curvas exactas. El modo de espera se inicia durante las pausas y ahorra tiempo. Los registros de alarmas ayudan a resolver problemas rápidamente. La manivela manual de emergencia funciona sin electricidad. La certificación CE y UL es estándar. Los operadores aprenden rápidamente a utilizar la máquina de soldadura DIP automática y confían completamente en ella.
| Lista de equipos de línea DIP
| Modelo | Acrab 350 | árabe 450 |
| Dimensión (mm) | 4420X1420X1750 | 4420X1520X1750 |
| Fuente de alimentación | 3P5W, 380/220V 50Hz | 3P5W, 380/220V 50Hz |
| Poder de inicio | 33kw | 33kw |
| Potencia de operación | 8kW | 8kW |
| Sistema de control | PC+PLC | PC+PLC |
| Zona de precalentamiento | 3 | 3 |
| Longitud de precalentamiento | 1800 mm | 1800 mm |
| Temperatura de precalentamiento. | (Temperatura ambiente)-250°C | (Temperatura ambiente)-250°C |
| PCB Ancho (mm) | 50-350 mm | 50-450 mm |
| Dedo | Dedo de presión de resorte (estándar); Opción: dedo que presiona el resorte, dedo con boca de pato | |
| Capacidad del crisol | 500 kg sin plomo | |
| Peso de la máquina (kg) | Aproximadamente 1600 kg | Aproximadamente 1900 kg |
* I.C.T sigue trabajando en calidad y rendimiento, las especificaciones y la apariencia pueden actualizarse sin un aviso particular.
| Lista de equipos de línea DIP

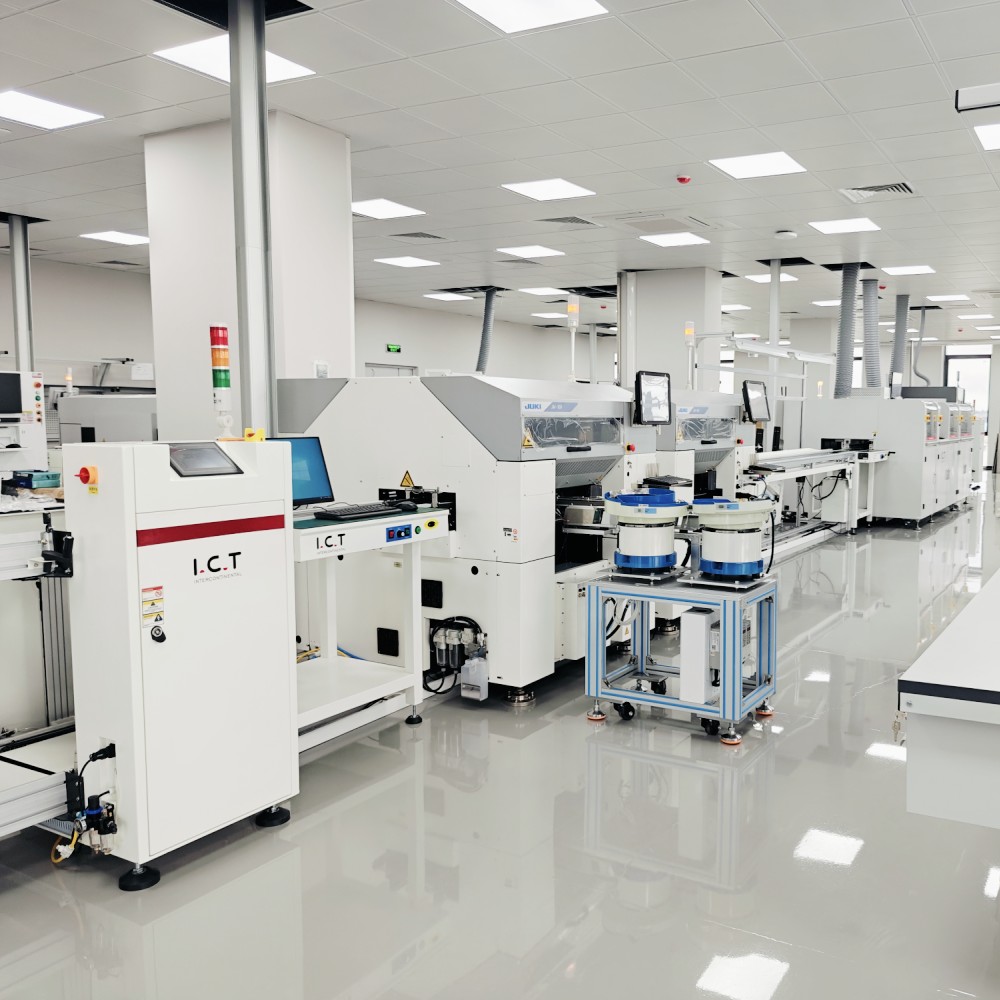

I.C.T proporciona una línea de producción DIP completa y flexible para ensamblaje de orificios pasantes de alta eficiencia. El sistema incluye una máquina de inserción automática para una colocación precisa de los componentes, un cargador y descargador por ondas para una transferencia PCB suave, una máquina de soldadura por ola confiable y una línea de cinta de ensamblaje para inspección y pruebas finales. El diseño modular permite cambios de diseño sencillos y futuras actualizaciones. Con un rendimiento estable, una baja tasa de fallas y el soporte total del equipo global de I.C.T, esta línea DIP ayuda a las fábricas a reducir los costos laborales, mejorar el rendimiento y satisfacer rápidamente las diferentes demandas de producción.
| Nombre del producto | Propósito en la línea DIP |
|---|---|
| Máquina de inserción automática | Coloca automáticamente componentes en PCBs con precisión para la línea de producción DIP. |
Derrite soldadura para formar uniones sólidas en PCB durante el proceso de conexión de THT. | |
Máquina de soldadura selectiva | Aplica soldadura selectivamente a áreas específicas para un ensamblaje THT preciso |
En línea posterior a la ola AOI | Inspecciona uniones de soldadura y defectos de colocación en ensamblajes DIP PCB. |
Máquina de entrada de placas y máquina de salida de placas. | |
| Periférico DIP | Productos periféricos de la línea de producción DIP. |
| Vídeo sobre el éxito del cliente
I.C.T ingenieros llegaron a México para dar soporte a múltiples líneas de ensamblaje THT. Un cliente de automoción ahora utiliza dos tipos diferentes de PCBA en la misma máquina de soldadura por inmersión automática Acrab cambiando únicamente los accesorios. La línea completa de producción DIP (inserción, cargador, máquina de soldadura por ola PCB, descargador e inspección) funciona sin problemas. El cliente grabó un vídeo mostrando plena satisfacción con el rendimiento del equipo y nuestro rápido servicio in situ.
| Servicios expertos y capacitación
I.C.T ofrece un servicio completo e integral para cada línea de producción DIP: planificación, suministro de equipos, instalación, capacitación, optimización de procesos, repuestos y soporte técnico de por vida. Veinte ingenieros estacionados en todo el mundo brindan respuesta las 24 horas. Los clientes alcanzan rápidamente un rendimiento de primer paso del 99,5 % y lo mantienen durante años con nuestra ayuda continua.
| Testimonios de clientes
Los clientes de todo el mundo expresan una gran satisfacción con el servicio integral I.C.T. Valoran nuestras soluciones completas de línea DIP, soporte técnico global rápido, rendimiento confiable de los equipos, capacitación profesional y asociación a largo plazo. Muchas fábricas reportan mayor rendimiento, menor costo y cero preocupaciones después de elegir nuestra máquina de soldadura por inmersión automática y soporte completo de línea de ensamblaje THT.
| Certificaciones de calidad
Cada máquina de soldadura por inmersión automática I.C.T cuenta con las certificaciones CE, RoHS, ISO9001:2015 y múltiples patentes de invención. Cada unidad completa pruebas de carga completa de 72 horas y una estricta inspección de calidad en nuestra fábrica de Dongguan antes del envío a cualquier línea de producción DIP.
| Acerca de I.C.T empresa y fábrica
Establecida en 2012 en Dongguan, China, I.C.T se ha convertido en un socio líder en soluciones de fábrica completas SMT y DIP. En unas modernas instalaciones de 12.000 m² trabajan casi 90 empleados y 20 ingenieros. Diseñamos y producimos equipos centrales internamente, atendemos a más de 1600 clientes en 72 países y mantenemos ocho centros de servicio en el extranjero. Desde líneas de inserción THT hasta líneas de producción DIP completas, ayudamos a las fábricas a construir, actualizar y optimizar con una asociación sin riesgo.
