I.C.T
| Cantidad: | |
|---|---|
En la fabricación de ensamblajes PCB, muchos componentes electrónicos como LED, condensadores, transistores y resistencias requieren corte de cables antes de pasar a la siguiente etapa del proceso. Tradicionalmente, esta operación se realiza manualmente, lo que a menudo genera longitudes de cable inconsistentes, calidad inestable y baja eficiencia cuando aumenta el volumen de producción.

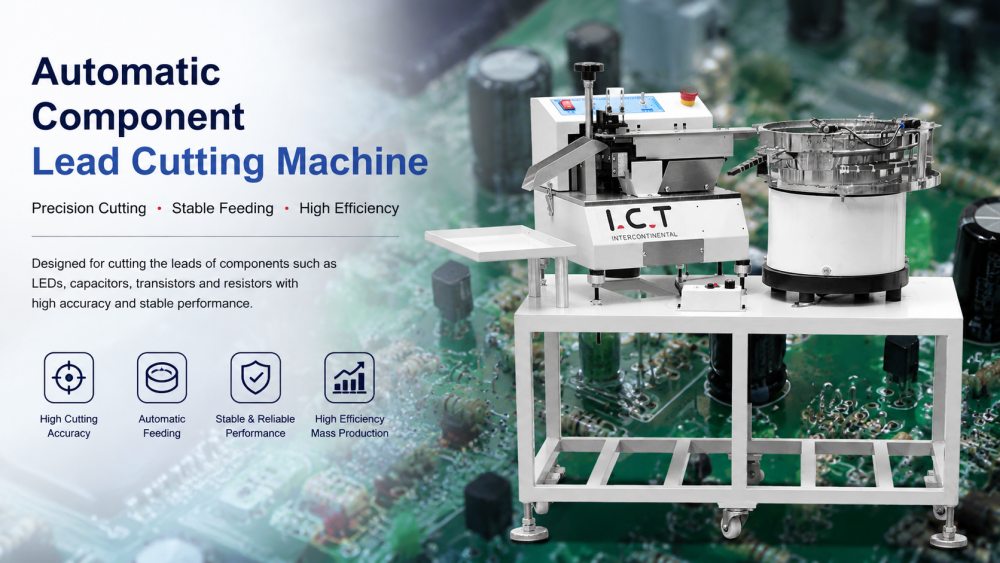

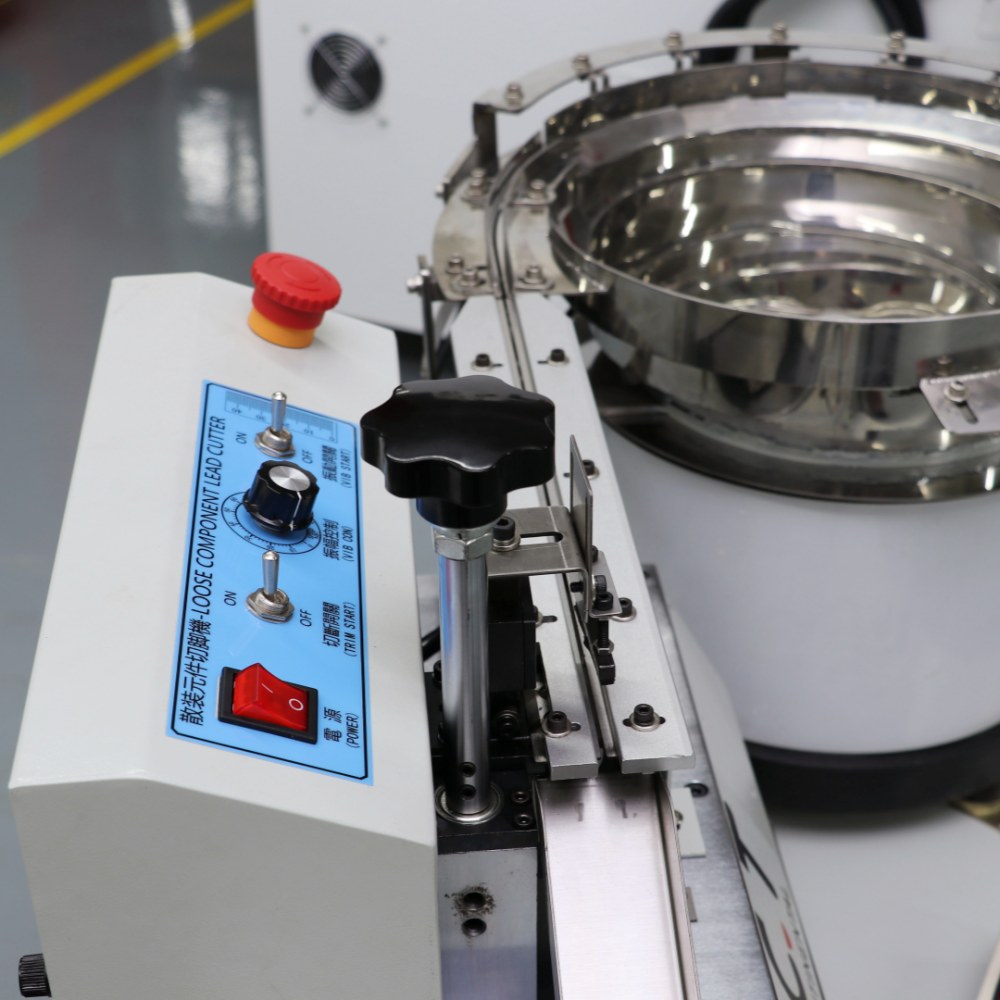

La máquina cortadora automática de cables de componentes está diseñada para estandarizar este proceso. Proporciona un sistema de corte mecánico controlado que garantiza una longitud de cable constante en grandes lotes de componentes. Esto ayuda a mejorar los procesos posteriores, como la soldadura por ola y el ensamblaje por inserción.
Se utiliza ampliamente en las industrias de fabricación de productos electrónicos, incluidas la iluminación LED, placas de alimentación, sistemas de control industrial, dispositivos de comunicación y electrónica de consumo. Como máquina cortadora de cables para componentes de PCB, ayuda a las fábricas a reducir la dependencia manual y mejorar la estabilidad de la producción antes de los procesos de soldadura y ensamblaje DIP.
| Características del producto:
1. Toda la máquina está hecha de piezas de corte, dispositivo alimentador de componentes y mesa de soporte.
2. Esto es para corte de cables (pies)/piernas de LEDs, instructores, condensadores y transistores.
3. Alimenta automáticamente los componentes al área de corte.
4. Adecuado para la producción en masa, ahorra mano de obra.
5. Método de corte especial, el cortador adopta acero importado de Japón, larga vida útil, fácil ajuste y fácil mantenimiento. 6. Corte el pie con alta precisión, el más corto se puede cortar a 3 mm.
7. Cortar la máquina de pie y la placa de alimentación usadas en combinación, también se pueden usar por separado.
8. El fuselaje y la placa de alimentación adoptan el método de doble posicionamiento por fisión.
9. Placa de alimentación de metralla vibratoria, tablero de fibra importado, larga vida útil.
10. Equipado con carros giratorios, operación y manejo convenientes de la máquina.
Especificación: | |
Capacidad | 9000-12000 piezas/h |
Componentes de corte | diámetros del cuerpo 3-10 mm, diámetro de línea 0,35-2,0 mm |
Longitud de los pies de corte | 3-20 mm (se puede ajustar) |
Dimensión (mm) | L1100*An650*Al1000 mm |
Fuerza | Monofásico CA 110/220V 50/60Hz |
Peso | 140 kilos |
* I.C.T sigue trabajando en calidad y rendimiento, las especificaciones y la apariencia pueden actualizarse sin un aviso particular.
| Lista de equipos de línea DIP
En las fábricas de electrónica modernas, la máquina cortadora automática de cables de componentes no se utiliza como un proceso aislado, sino como parte de un sistema de producción DIP completo. Desempeña un papel de apoyo antes de las etapas de inserción y soldadura, ayudando a preparar los componentes en condiciones consistentes para el ensamblaje posterior.
En una línea DIP completa, el equipo de corte de plomo funciona junto con máquinas de inserción de componentes, sistemas de soldadura por ola, líneas transportadoras, equipos de inspección AOI y estaciones de reparación. Cada etapa debe sincronizarse en términos de velocidad, dirección del flujo del tablero y ritmo de producción para garantizar una producción estable.
I.C.T ayuda a los clientes a diseñar líneas de producción DIP completas basadas en la estructura PCB, la capacidad de producción y los tipos de componentes. Al integrar el corte de plomo con los procesos de alimentación ascendente y de inserción y soldadura descendente, toda la línea se vuelve más estable y más fácil de administrar en entornos de fábrica reales.
| Nombre del producto | Propósito en la línea DIP |
|---|---|
| PCB SMT línea | Línea de montaje llave en mano Ful-auto SMT |
| Máquina de inserción automática | Coloca automáticamente componentes en PCBs con precisión para la línea de producción DIP. |
Derrite soldadura para formar uniones sólidas en PCB durante el proceso de conexión de THT. | |
Máquina de soldadura selectiva | Aplica soldadura selectivamente a áreas específicas para un ensamblaje THT preciso |
En línea posterior a la ola AOI | Inspecciona uniones de soldadura y defectos de colocación en ensamblajes DIP PCB. |
Comprueba la calidad de la soldadura interna y los defectos ocultos en los componentes THT. | |
| Línea de montaje de la correa | Transporta PCBs sin problemas a través de la línea DIP para un montaje e inspección eficientes. |
| Vídeo sobre el éxito del cliente
Un cliente I.C.T de Hungría visitó nuestra fábrica a principios de diciembre para realizar la aceptación de su línea de producción THT totalmente automática personalizada. El proyecto fue diseñado para la fabricación de orificios pasantes PCB y se centró en la verificación estable del proceso antes del envío.
La línea de producción incluye una máquina de inserción de formas impares, una máquina de soldadura por ola (Acrab) y un sistema de inspección DIP AOI. Durante la visita a la fábrica, el cliente revisó la estabilidad del funcionamiento de la máquina, la precisión de la inserción, el rendimiento del proceso de soldadura y la coordinación general de la línea de producción para confirmar que el sistema cumple con los requisitos de fabricación reales.
| Soporte de servicio integral
I.C.T brinda soporte técnico completo para SMT y proyectos de líneas de producción DIP, incluida la planificación del diseño de la fábrica, orientación sobre la instalación de equipos, optimización de procesos y capacitación de operadores. Antes de la instalación, los ingenieros ayudan a los clientes a diseñar todo el flujo de producción, desde la preparación de los componentes hasta la inspección final.
La capacitación incluye operación de máquinas, mantenimiento diario, resolución de problemas y gestión de producción. El objetivo no es sólo operar una sola máquina, sino garantizar que toda la línea de producción DIP funcione sin problemas y de manera eficiente en condiciones de fabricación reales.
| Lo que dicen los clientes
Los clientes suelen informar que la automatización en las etapas de preparación de componentes mejora significativamente la estabilidad general de la producción. Con una calidad de corte de plomo más consistente, los procesos posteriores de inserción y soldadura se vuelven más fáciles de controlar, lo que reduce el retrabajo y mejora el rendimiento.
Los operadores también destacan que el corte automatizado reduce la carga de trabajo manual y mejora la seguridad en operaciones de recorte repetitivas. Esto permite a los equipos de producción centrarse más en el seguimiento del proceso en lugar del trabajo de ajuste manual.
| Certificaciones y estándares
El equipo I.C.T cumple con los estándares de fabricación internacionales, incluidos CE, RoHS, ISO9001 y sistemas de certificación relacionados. Cada máquina se prueba en cuanto a rendimiento mecánico, seguridad eléctrica y estabilidad funcional antes del envío.
El control de calidad también cubre la compatibilidad de la integración con las líneas de producción DIP, lo que garantiza que los equipos puedan funcionar sin problemas con sistemas de inserción, máquinas de soldadura y equipos de inspección en entornos de producción reales.
| Acerca de I.C.T empresa y fábrica
I.C.T es un proveedor global de soluciones de automatización de ensamblaje SMT, DIP y PCB, que se centra en el diseño e integración de líneas de producción completas.
En lugar de suministrar un solo equipo, I.C.T apoya a los Clientes en la construcción de sistemas de fabricación completos que cubren los procesos de preparación, inserción, soldadura, inspección y prueba de componentes, ayudando a las fábricas a lograr una mayor eficiencia y una estabilidad de producción a largo plazo.
