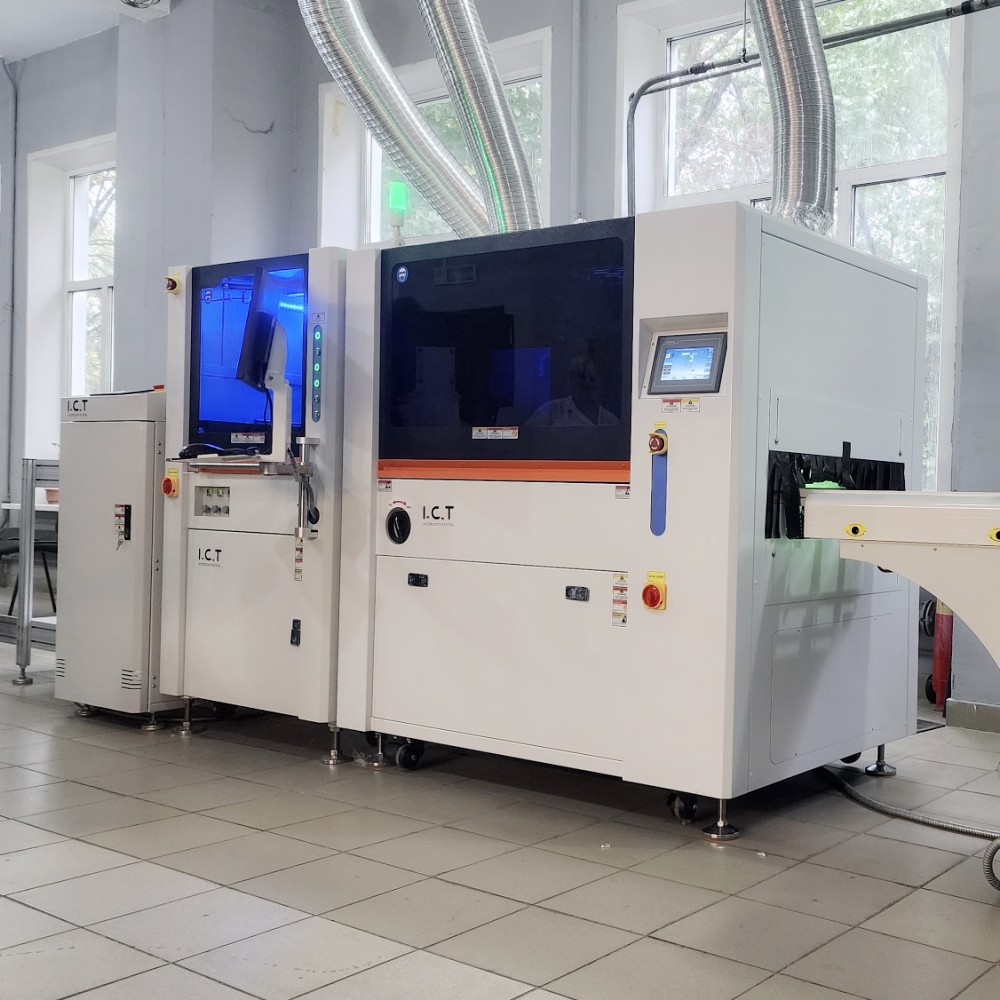

La máquina de recubrimiento selectivo I.C.T es el nuevo punto de referencia para el recubrimiento PCBA simple y eficiente.Su sencilla creación de programas, sus rápidos ajustes de cambio de línea y su alta repetibilidad brindan los mejores resultados en todas las direcciones.Se adapta a diferentes aplicaciones y satisface diversas necesidades.Es ampliamente utilizado en los campos de potencia motriz, control industrial, LED, electrónica automotriz, comunicaciones, instrumentación, electrónica de consumo, aparatos electrónicos, militares, ebullición médica, etc.
Ventaja de Máquinas de recubrimiento conformado selectivo
1. Sencillo: combinado con el concepto avanzado internacional, basado en el sistema operativo diseñado en Oriente, fácil de aprender.
2. Profesional: conozca el concepto de diseño avanzado de la máquina de recubrimiento importada, y las piezas principales de la máquina son todas de las mejores marcas importadas.
3. Cobertura: configuración de hardware importada, baja tasa de fallas en producción y larga vida útil de más de diez años.
4. Seguridad: Basado en las reglas de diseño comunes internacionales, cerca del nivel de la máquina de recubrimiento importada, el nivel de seguridad más alto.
5. Estabilidad: Software, hardware maduro y proceso de producción superior para garantizar la estabilidad de cada máquina.
Este es el proceso con PCBA La máquina de recubrimiento conformado selectivo debe ser AUTOMATIZADA
Sistema de dosificación de recubrimiento
Estructura de válvula de pegamento de doble suspensión y conexión directa.Las válvulas de pegamento se controlan de forma independiente mediante dos válvulas solenoides de alta velocidad para garantizar tiempos y volúmenes de dispensación de pegamento precisos y estables.Las correderas laterales dobles garantizan la precisión y estabilidad de las válvulas de pegamento antes y después de la operación.
Sistema de transporte
El exclusivo sistema de transporte por cadena evita eficazmente la obstrucción de los PCB, el motor controla la velocidad, la posición de parada es precisa, el ancho de vía se puede ajustar semiautomáticamente y los PCB pueden entrar y salir. libremente.La oruga también puede soportar pesos mayores de PCBs sin deformarse.
Válvulas de recubrimiento conformado
H-809
aguja extendida
válvula de atomización
H-808
Válvula de atomización pequeña de precisión
H-905
Válvula de atomización de precisión
H-904
Válvula universal de tres modos
>>>> Más tipos >>>>
| Máquinas de recubrimiento conformado selectivo |
| Modelo | I.C.T-T550 | I.C.T-T550U | I.C.T-T600 | I.C.T-T650 |
| Número de válvulas | 2 (válvula de atomización 1 cabezal, válvula de precisión 1 cabeza) | 2 (válvula de atomización 1 cabezal, válvula de precisión 1 cabeza) | 2 (válvula de atomización 2 cabeza) | 4 (válvula de atomización 2 cabezales, válvula de precisión 2 cabezales) |
| Método de control | PC + Tarjeta de control de movimiento |
| Número de husillos | X, Y, Z | X, Y, Z, U | X, Y, Z | X, Y, Z |
| PCB tamaño | 50*50~450*460 mm |
| Unidad de husillo | Servomotor importado + módulo de husillo de bolas |
| Limpieza automática de válvulas. | con tanque de presión de 5L |
| Fuente de alimentación | CA 220 V ± 10 %, 50/60 HZ, 2,2 KW |
| Dimensión | L910*W1600*H1700mm |
| Peso neto | 1000 kg |
* I.C.T sigue trabajando en la calidad y el rendimiento, las especificaciones y la apariencia pueden actualizarse sin previo aviso.
