I.C.T-U2
I.C.T
| Cantidad: | |
|---|---|

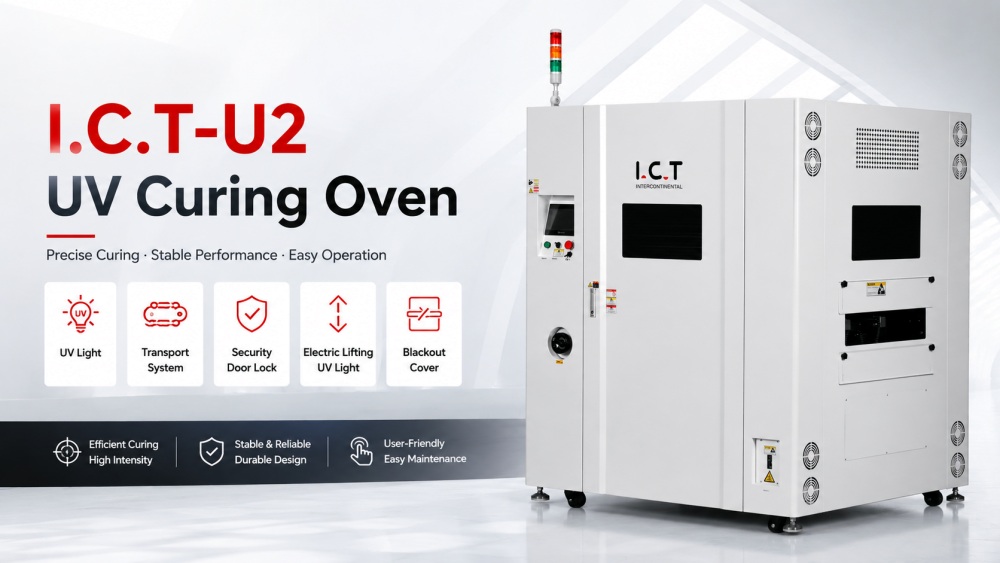

El horno de curado UV I.C.T-U2 está diseñado para un curado rápido y uniforme de adhesivos, tintas, recubrimientos y materiales sensibles a los rayos UV en SMT PCB. Cuenta con un conjunto de lámparas UVA de alta potencia con ajuste de altura independiente, paneles reflectantes para un uso eficiente de la energía y un sistema transportador antiadherente impulsado por motores paso a paso para un transporte estable. El horno admite placas de hasta 500 mm de ancho y ±100 mm de alto, soportando una carga de 5 kg por tabla. El enfriamiento independiente garantiza una temperatura de salida segura. El sistema proporciona un curado consistente, reduce los defectos y se integra perfectamente en las líneas de producción SMT SMD.

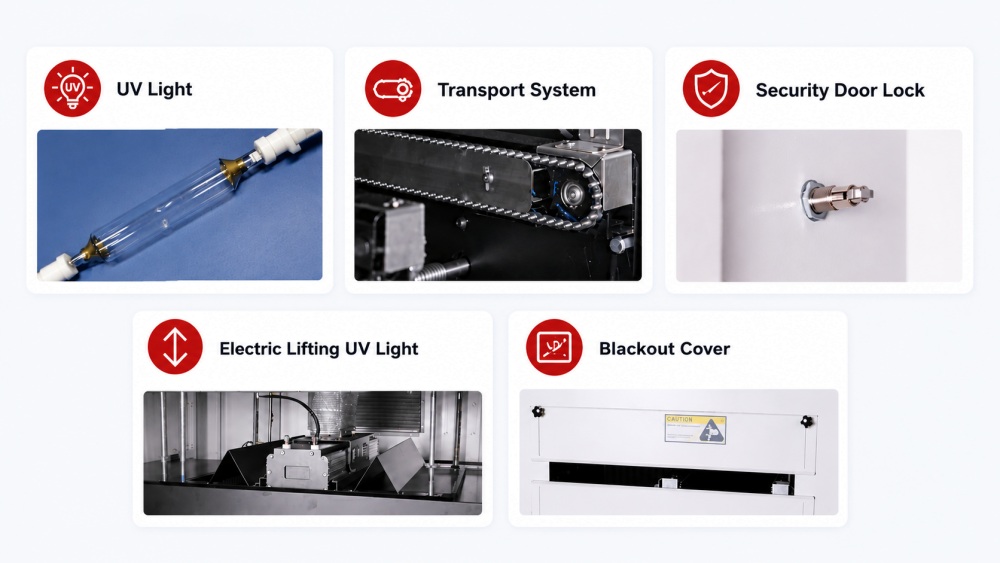

Las lámparas UV proporcionan una irradiación uniforme con energía de alta intensidad. Cada lámpara se puede controlar de forma independiente en cuanto a altura y tiempo de exposición. Los paneles reflectantes aumentan la utilización de los rayos UV y reducen el consumo de energía. El control de temperatura PID garantiza una precisión de ±1°C. Las características de seguridad incluyen detección de fallas de lámpara, protección contra sobrecalentamiento y alarmas integradas. El sistema garantiza un curado rápido y estable para adhesivos y revestimientos, lo que permite una producción SMT PCB de alto rendimiento y al mismo tiempo mantiene la integridad de la placa.
El sistema transportador utiliza cadenas recubiertas de teflón con motor paso a paso. La velocidad ajustable varía de 0,5 a 3,5 m/min y el sistema garantiza un posicionamiento preciso de la tabla. Los sensores de fibra óptica detectan la entrada y salida de PCB, evitando atascos y errores de alimentación. El diseño admite tableros de hasta ±100 mm de altura, 500 mm de ancho y hasta 5 kg por tablero. Las zonas de enfriamiento mantienen bajas temperaturas de salida, lo que reduce el estrés térmico. Esta combinación garantiza una alta confiabilidad y un rendimiento de curado constante en toda la línea de producción SMT PCB.
| Presupuesto:
| Presupuesto | I.C.T-U2 |
| Transporte | Cadena de pasador largo de acero inoxidable, longitud de pasador 35B de 5 mm, agregue pestañas de acero inoxidable. |
| Sistema de control | PLC+pantalla táctil |
| Transportador SMT velocidad | 0,5~3,5 m/min |
| Cantidad de luz ultravioleta | 1 juego |
| poder de la luz ultravioleta | 6Kw/juego |
| Fuente de luz UV | Banda UVA |
| longitud de la luz ultravioleta | 630 mm, longitud del arco 500 mm |
| Longitud de la onda principal | 365 nm |
| Altura máxima PCBA | ± 100 mm |
| PCBA ancho | 50 ~ 500 mm, ajuste manual, soporte de 5 kg de peso |
| Método de enfriamiento | Refrigeración por aire |
| Suministro eléctrico | Trifásico, 380V 50Hz |
| Dimensión (L*W*H) | 1500*1100*1720 mm |
| Peso | Aproximadamente 450 kg. |
* Los datos se obtienen a una temperatura ambiente de 25 ℃ y una humedad del 60 %.
| NO. | Artículo | Opcional |
| Sistema de ajuste del ancho del carril | Ajuste automático del ancho del motor. | |
| Función de opción | Línea de retorno del tablero |
* I.C.T sigue trabajando en calidad y rendimiento, las especificaciones y la apariencia pueden actualizarse sin un aviso particular.
| PCBA Lista de equipos de línea de recubrimiento
El I.C.T-U2 se integra con la línea completa de recubrimiento y dispensación SMT de I.C.T. Los equipos relacionados incluyen dispensadores de chorro, máquinas de recubrimiento conformado, hornos de curado UV, transportadores PCB, inspección AOI y sistemas de despanelizado. El horno se encarga del curado controlado, mientras que las máquinas de recubrimiento protegen superficies más amplias. AOI verifica la calidad y el despanelado separa los PCB terminados. Juntas, estas máquinas forman un flujo de trabajo continuo que optimiza el rendimiento, reduce el desperdicio de material y garantiza un curado y secado PCB constante.
| Nombre del producto | Propósito en la línea de recubrimiento PCBA |
|---|---|
Aplica recubrimientos protectores precisos a placas de circuitos para protección a prueba de polvo, agua y explosiones. | |
Endurece los recubrimientos con luz IR o UV, asegurando una protección fuerte y duradera. | |
Transporta placas de circuito sin problemas a través de la línea de recubrimiento para un procesamiento eficiente. | |
Proporciona y almacena PCB para la línea de producción, asegurando una entrada y salida sin problemas. | |
| Revestimiento conformado AOI | Inspecciona la calidad del recubrimiento y detecta defectos para garantizar altos estándares. |
| Vídeo sobre el éxito del cliente
En abril de 2026, I.C.T implementó una línea de producción SMT completa para un fabricante portugués de electrónica para automóviles. Los ingenieros realizaron la instalación in situ, la calibración de la línea y la capacitación práctica de los operadores. Orientaron al equipo sobre el funcionamiento del horno, el manejo de la cinta transportadora y el mantenimiento de rutina. El cliente elogió la sencilla instalación, el rendimiento fiable del horno y la formación clara y práctica. Los operadores pudieron administrar la línea de manera eficiente, asegurando un curado consistente en todos los tipos PCB y recubrimientos durante toda la producción.
| Soporte de servicio y capacitación
I.C.T brinda soporte para las operaciones completas de la fábrica SMT, no solo para hornos individuales. Antes de la entrega, los ingenieros revisan el tipo de PCB, el material, el resultado objetivo, el espacio de trabajo y la futura expansión. Después de la instalación, el soporte incluye la puesta en servicio, capacitación del operador, orientación de mantenimiento y optimización de procesos. Los ingenieros garantizan una integración fluida del horno de curado UV con los equipos de recubrimiento, dosificación, inspección, manipulación y despanelizado. Las nuevas fábricas reciben orientación desde el diseño hasta la producción de prueba. Las fábricas existentes se benefician de un flujo de trabajo mejorado, una operación de línea equilibrada y un curado SMT PCB confiable de alto rendimiento.
| Lo que dicen nuestros clientes
Los clientes valoran I.C.T por su orientación práctica y respuesta rápida. Los ingenieros brindan instrucciones claras, lo que reduce los errores y acelera la preparación del operador. El embalaje protector garantiza un envío seguro a larga distancia. Las preguntas técnicas que surgen durante la instalación o la producción son resueltas rápidamente por equipos coordinados de ventas e ingeniería. Los clientes ganan confianza al lanzar nuevas líneas, mantener un alto rendimiento y lograr un curado consistente y de alta calidad para adhesivos, tintas y recubrimientos.
| Certificaciones y estándares
El horno de curado UV I.C.T-U2 tiene certificación CE y cumple con los estándares de seguridad internacionales. El control de calidad incluye inspección de componentes, verificación de ensamblaje, pruebas de funcionamiento, confirmación de embalaje, seguimiento de envíos, registros de instalación y servicio posventa. Los procedimientos integrales garantizan un rendimiento de curado confiable y repetible, minimizan el riesgo operativo y mantienen resultados consistentes de alta calidad en la producción de SMT PCB.
