| Máquina de soldadura de olas totalmente automática
– Venta de máquina de soldadura por onda superior
I.C.T La máquina de soldadura por ola totalmente automática de la serie W es una solución sin plomo de alto rendimiento diseñada para líneas modernas DIP y THT. Esta máquina de soldadura por ola totalmente automática cuenta con una boquilla de precisión japonesa Kuroda, zonas de calentamiento horizontales completamente independientes y un sistema avanzado de ahorro de energía para funcionar a solo 7 kW y al mismo tiempo ofrecer una soldadura de onda dual perfecta. El transportador de entrada de la máquina de soldadura por onda suave se conecta fácilmente con el equipo anterior y la protección de nitrógeno opcional proporciona uniones libres de óxido. Después de años de operación exitosa en miles de fábricas en todo el mundo, esta máquina de soldadura por ola completamente automática se ha convertido en la primera opción para los clientes que buscan una máquina de soldadura por ola confiable a la venta.
| Característica
La boquilla japonesa Kuroda con área de atomización ajustable y filtro piramidal produce puntos de flujo pequeños y uniformes en cada ciclo. El medidor de flujo digital y el tanque de presión mantienen el flujo estable sin influencia de la cantidad restante, perfecto para máquinas de soldadura por ola completamente automáticas en producción THT ininterrumpida.
La protección contra sobrecalentamiento independiente de terceros más el control de circuito cerrado PLC+PID crean una red de seguridad completa. El monitoreo en tiempo real y la parada de emergencia instantánea protegen a los operadores y al equipo incluso cuando la temperatura alcanza la configuración de 1,0 durante el funcionamiento de 24 horas.
Las zonas de calentamiento horizontales totalmente independientes con ruta de aire caliente cerrada y placas rectificadoras brindan una temperatura perfectamente uniforme en todos los ámbitos. El calentamiento tarda sólo unos 15 minutos y la potencia normal se mantiene en 7 kW: el calentamiento más eficiente para una máquina de soldadura por ola totalmente automática.
| Lista de equipos de línea DIP
| Modelo | W4 | W3 | W2 |
| Dimensión: (milímetros) | 4200X1250X1500 | 3600X1250X1500 | 2900X1160X1500 |
| Peso (kg) | Aproximadamente 1500 kg | Aproximadamente 1200 kg | Aproximadamente 790 kg |
| Fuente de alimentación | 3P5W, 380/220V 50Hz | 3P5W, 380/220V 50Hz | 3P5W, 380/220V 50Hz |
| Poder de inicio | 32kw | 24kw | 16kw |
| Potencia de operación | 12kw | 9kw | 7kW |
| Sistema de control | SOCIEDAD ANÓNIMA | ||
| Sistema de pulverización | |||
| Método de transmisión | motor paso a paso | ||
| Pulverización | 0,25 Mpa--0,4 Mpa | ||
| flujo de lux | 10--100 ml/min | ||
| Diámetro de escape | Φ200mm | ||
| Capacidad de escape | 25m3/minuto | ||
| Sistema de precalentamiento | |||
| Modo de precalentamiento | Aire caliente | ||
| Modo de control | PID + SSR | ||
| Zona de precalentamiento | 4 | 3 | 2 |
| Longitud de precalentamiento | 1800 mm | 1600 mm | 1200 mm |
| Temperatura de precalentamiento. | (Temperatura ambiente)-250°C | ||
| Tiempo de calentamiento (min) | Aproximadamente 15 min (configuración de 150 °C) | ||
| Transportador SMT Sistema | |||
| PCB Tamaño: largo x ancho (mm) | Mínimo: 80x60 mm; Máximo: 400x300 mm | ||
| Transportador SMT velocidad | 0-2000(mm/minuto) | ||
| Transportador SMT altura | 750+/-20 (mm) | ||
| Dedo | Garra de doble gancho (Estándar) | ||
| Transportador SMT control de ancho | A mano | ||
| Transportador SMT Ángulo | 4 ~ 7 grados | ||
| Sistema de soldadura | |||
| Estilo crisol | Accionamiento de motor mecánico | ||
| Material del crisol | Titanio completo (FT estándar) | ||
| Temperatura del crisol | 300 ° C | ||
| Capacidad del crisol | 350 kg sin plomo | 300 kg sin plomo | 250 kg sin plomo |
| Otro | |||
| Sistema de limpieza de dedos | Cepillar | ||
| Lista de equipos de línea DIP
Nuestra línea de producción DIP ofrece herramientas avanzadas para un ensamblaje PCB eficiente y preciso. La línea DIP totalmente automatizada incluye una línea de inserción DIP para una colocación precisa de los componentes, un cargador de ondas para una entrada PCB suave, un descargador de ondas para una salida segura y una línea de cinta de montaje para comprobaciones finales. Esta línea de producción DIP PCB de alta calidad garantiza un funcionamiento estable, una inserción THT confiable y un ensamblaje rentable, satisfaciendo diversas necesidades de la industria. Con diseños modulares y soporte global de I.C.T, aumenta la productividad para tareas de perforación pasante.
| Nombre del producto | Propósito en la línea DIP |
|---|---|
Máquina de inserción automática | Coloca automáticamente componentes en PCBs con precisión para la línea de producción DIP. |
Derrite soldadura para formar uniones sólidas en PCB durante el proceso de conexión de THT. | |
Máquina de soldadura selectiva | Aplica soldadura selectivamente a áreas específicas para un ensamblaje THT preciso |
En línea posterior a la ola AOI | Inspecciona uniones de soldadura y defectos de colocación en ensamblajes DIP PCB. |
Comprueba la calidad de la soldadura interna y los defectos ocultos en los componentes THT. | |
Prueba el rendimiento eléctrico y la conectividad del PCB ensamblado. | |

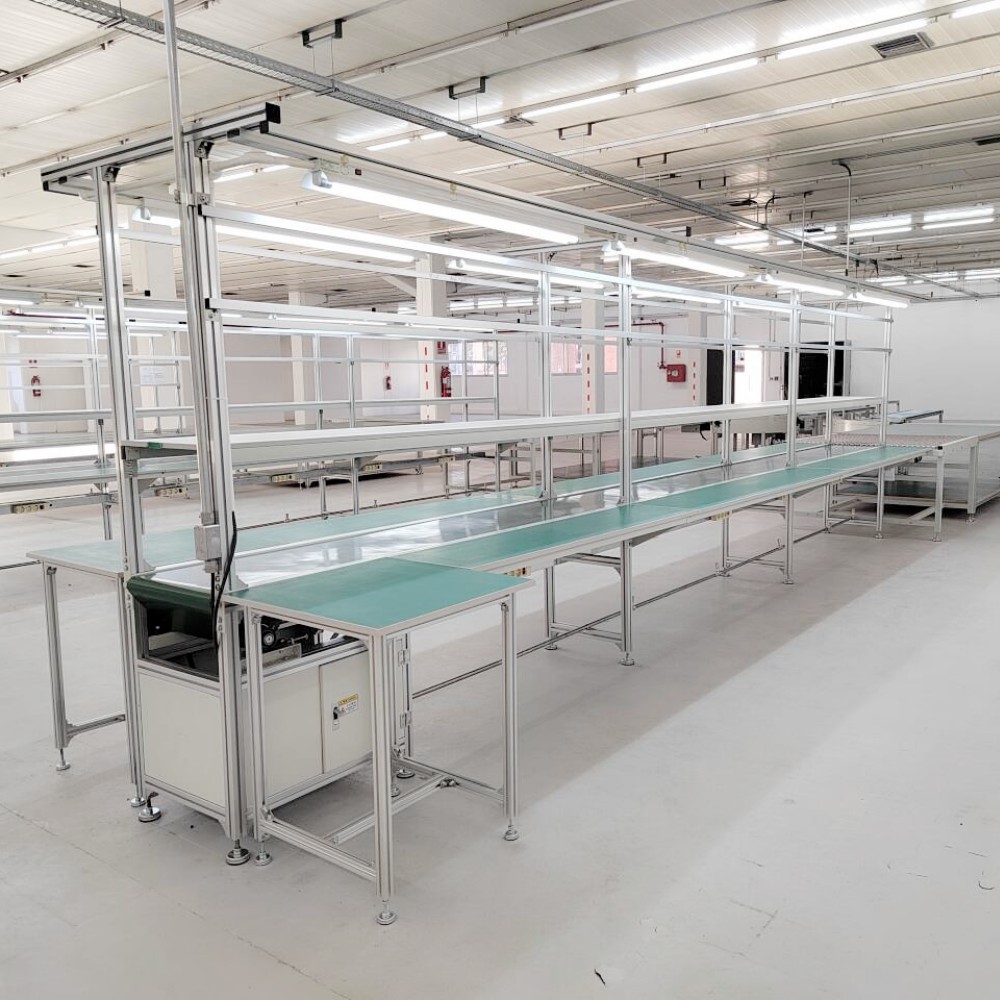

Transporta PCBs sin problemas a través de la línea DIP para un montaje e inspección eficientes. |
| Vídeo sobre el éxito del cliente
Los ingenieros de I.C.T fueron a Uruguay para instalar y poner en marcha la máquina de soldadura por ola totalmente automática serie W para un fabricante de medidores inteligentes. El cliente tiene una línea de producción DIP de gran volumen y necesitaba soldadura estable sin plomo para PCBs complejos con piezas grandes. Después de que nuestro equipo completó la configuración y la capacitación del operador, la máquina alcanzó la velocidad máxima con solo 7 kW de potencia de funcionamiento y una calidad de unión perfecta. El cliente compartió un vídeo que muestra la máquina de soldadura por ola totalmente automática funcionando sin problemas en su línea de montaje THT, elogiando el bajo costo de energía, el fácil mantenimiento y el excelente soporte posventa. Este proyecto de medidores inteligentes de Uruguay se ha convertido en una referencia exitosa para muchas líneas DIP de América Latina.
| Servicios expertos y capacitación
I.C.T brinda soporte durante el ciclo de vida total de cada máquina de soldadura por ola completamente automática, desde el diseño del diseño de la línea y la instalación profesional hasta la capacitación del operador y el servicio técnico global 7×24. Nuestro equipo experimentado garantiza que la inversión en su máquina de soldadura por ola a la venta ofrezca el máximo rendimiento sin tiempo de inactividad.
| Elogios del cliente
Clientes de todo el mundo elogian nuestra máquina de soldadura por ola totalmente automática por su excelente estabilidad, coste de funcionamiento extremadamente bajo y calidad de soldadura perfecta. Les encanta especialmente el transportador de entrada de la máquina de soldadura por ola suave, la respuesta global rápida y el excelente valor entre máquinas de soldadura por ola similares a la venta.
| Certificaciones de calidad
Cada máquina de soldadura por ola completamente automática I.C.T cuenta con las certificaciones CE, CCC, UL, RoHS e ISO9001, además de múltiples patentes de invención, y cumple plenamente con los estándares ambientales y de seguridad internacionales más estrictos para las líneas de producción DIP modernas.
| Acerca de I.C.T empresa y fábrica
I.C.T es un proveedor profesional de soluciones integrales para SMT y líneas de producción DIP con más de 25 años de experiencia. Nuestra fábrica de 12.000㎡ en Dongguan emplea a 89 personas, incluidos 20 ingenieros. Diseñamos y fabricamos todos los equipos principales internamente y atendemos a más de 1600 clientes en 72 países. La estricta gestión de calidad y la innovación continua nos convierten en el socio más confiable para la venta de máquinas de soldadura por ola de alto rendimiento en todo el mundo.
