I.C.T-4034
I.C.T
SMT Stencil Printer
| Cantidad: | |
|---|---|

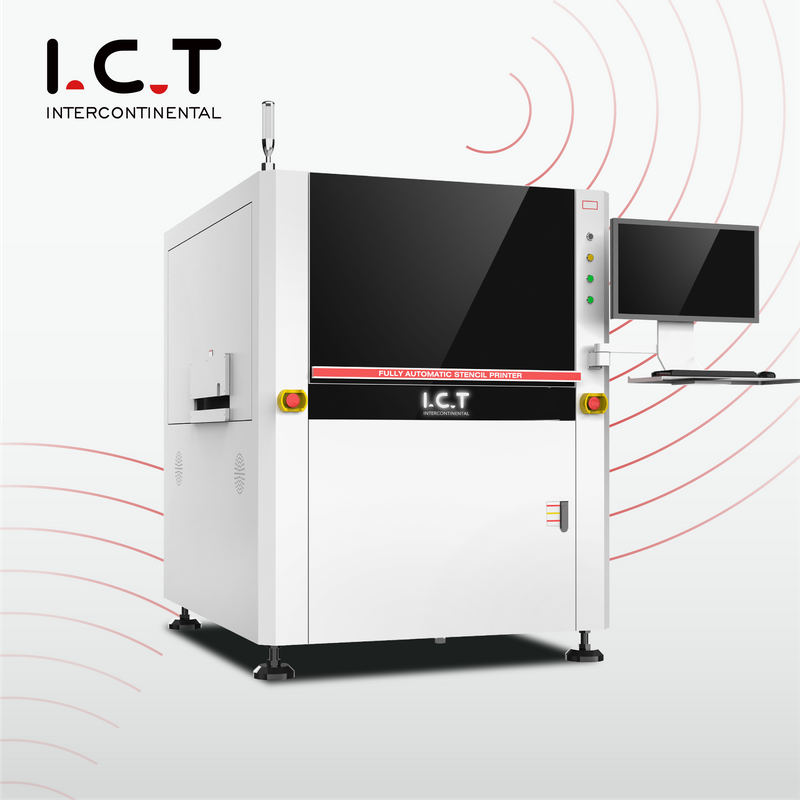

| SMT totalmente automática sténcil impresora
La impresora SMT totalmente automática sténcil de I.C.T es la mejor opción para una impresión SMT eficiente. Con un ciclo rápido de 7 segundos y una alta repetibilidad de ±0,01 mm, satisface diversas necesidades, como la producción de televisores LCD y productos electrónicos para vehículos. Esta máquina cuenta con calibración automática PCB, presión de escurridor ajustable y sistemas de limpieza avanzados. Diseñado para brindar simplicidad y rendimiento, admite tamaños de plantilla de 470370 mm a 737737 mm y tamaños PCB de hasta 400*340 mm. La experiencia de I.C.T garantiza resultados confiables, lo que lo hace ideal para líneas de fabricación modernas en todo el mundo.
| Característica
La impresora SMT sténcil ofrece alta precisión con una precisión de posicionamiento repetido de ±0,01 mm y una precisión de impresión de ±0,025 mm. Esto garantiza una aplicación uniforme de soldadura en pasta en los PCB, lo que reduce los errores en la producción. La máquina utiliza componentes de servocontrol avanzados para un funcionamiento estable, lo que la hace perfecta para productos electrónicos detallados como LED y STB. Su rendimiento confiable ahorra tiempo y mejora la calidad, satisfaciendo las necesidades de los fabricantes globales.
Esta impresora de plantillas SMT completamente automática cuenta con un sistema de calibración automático PCB. Ajusta la posición PCB con precisión antes de imprimir, asegurando una perfecta alineación con la plantilla. Esta característica, combinada con una plataforma elevadora programable, admite varios espesores PCB desde 0,4 mm hasta 6 mm. Mejora la eficiencia de la producción y es ideal para diversas aplicaciones, incluido el cine familiar y la electrónica de vehículos.
La impresora incluye un sistema de limpieza versátil con modos seco, húmedo y aspirado. Separar la parte de limpieza del CCD garantiza un mantenimiento eficaz de la plantilla. Un exclusivo sistema de pulverización limpia uniformemente de arriba a abajo, mientras que el software controla el uso de alcohol y papel para ahorrar materiales. Esta característica reduce el tiempo de inactividad y mantiene la impresión de alta calidad para productos electrónicos en general.
| Especificación
| Modelo | I.C.T-4034 | I.C.T5134 | I.C.T-5151 |
| Tamaño del marco (mm) | 470*370 ~ 737*737 | 470*370 ~ 737*737 | 470*370 ~ 737*737 |
| PCB tamaño (mm) | 50*50 ~ 400*340 | 50*50 ~ 510*340 | 50*50 ~ 510*510 |
| Dirección de transporte | Izquierda-derecha; Derecha-izquierda; Izquierda-izquierda; Derecha | ||
| Sistema de soporte | Pin magnético/tabla hacia arriba ajustado/bloque de soporte | ||
| Sistema de sujeción | Sujeción lateral (boquilla de vacío, presión Z retráctil automática es opción) | ||
| Cabezal de impresora | Dos cabezales de impresión motorizados independientes | ||
| Tipo de escobilla de goma | Acero inoxidable (estándar), plástico. | ||
| Sistema de limpieza | Seco, húmedo, vacío | ||
| Inspección | Inspección 2D (estándar) | ||
| Fuente de alimentación | CA: 220±10%, 50/60 HZ, 3 Kw | ||
| Método de control | Control por PC | ||
| Dimensión (mm) | 1220*1355*1500 | 1220*1355*1500 | 1220*1550*1500 |
| Modelo | I.C.T-6534 | I.C.T-6561 | I.C.T-9060 |
| Tamaño del marco (mm) | 650*400 ~ 850*750 | 650*400 ~ 850*850 | 737*400 ~ 1100*900 |
| PCB tamaño (mm) | 50*50 ~ 650*340 | 80*50 ~ 650*610 | 80*50 ~ 900*600 |
| Dimensión (mm) | 1330*1370*1500 | 1330*15450*1500 | 1580*1545*1500 |
* I.C.T sigue trabajando en calidad y rendimiento, las especificaciones y la apariencia pueden actualizarse sin un aviso particular.

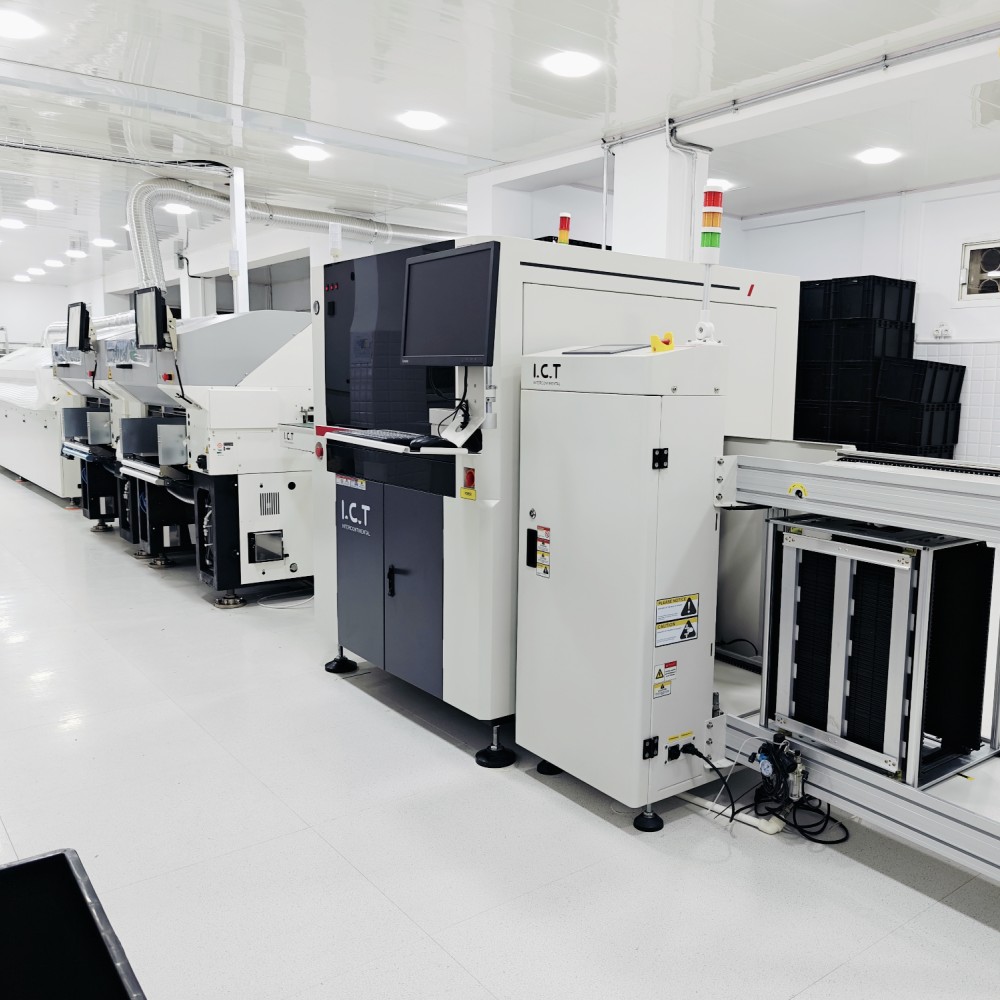

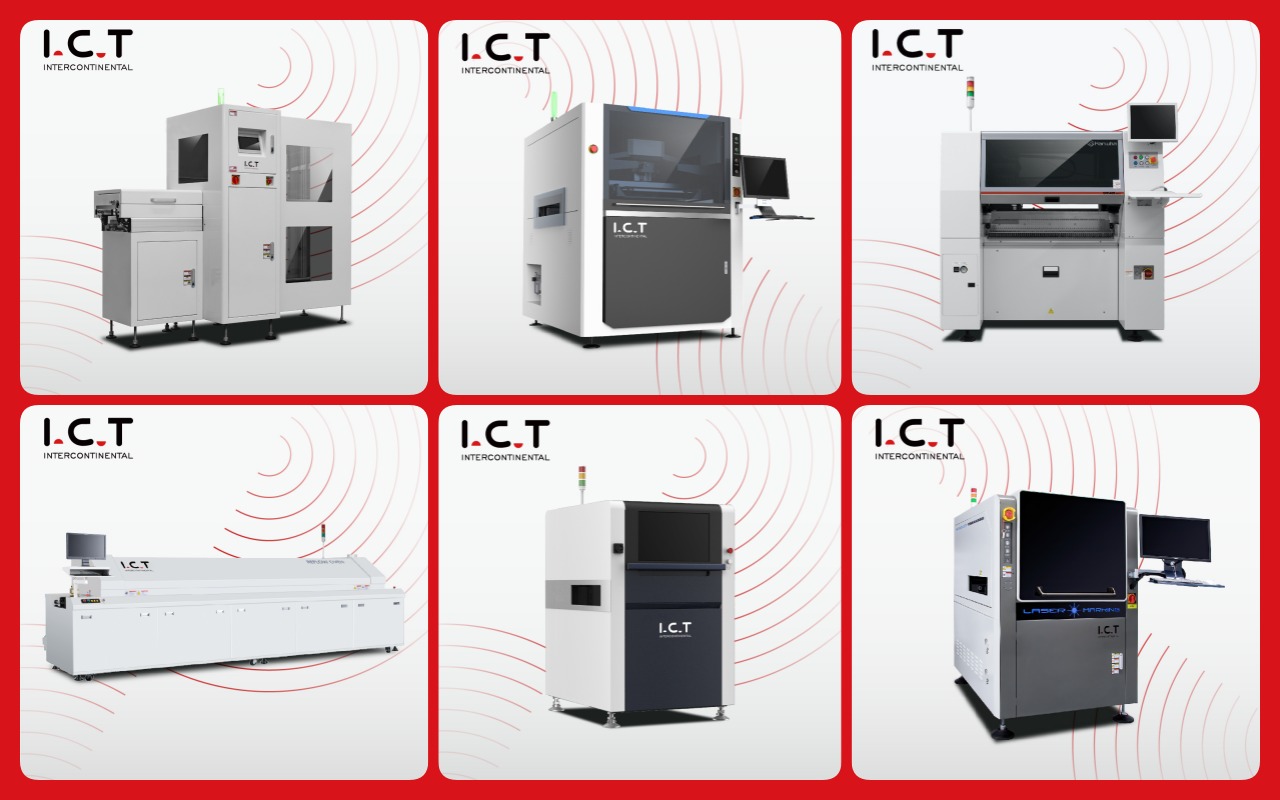

| SMT Lista de equipos de línea
Nuestra línea de producción PCBA de alta calidad cuenta con equipos avanzados para un ensamblaje PCB eficiente y preciso. La línea SMT totalmente automatizada incluye un cargador, una impresora automática para una aplicación precisa de soldadura en pasta, una máquina de recogida y colocación para la colocación precisa de componentes, un horno de reflujo para una soldadura confiable y un sistema AOI para una inspección exhaustiva de defectos. Esta línea de producción PCBA de alta calidad garantiza un funcionamiento fluido, alta confiabilidad y ensamblaje SMT de bajo costo, cumpliendo con diversos requisitos de la industria.
| Nombre del producto | Propósito en la línea SMT |
|---|---|
| PCB Loader | Carga automáticamente PCBs desnudos en la línea. |
| Impresora de pasta de soldadura | Imprime pasta de soldadura en las almohadillas PCB con precisión. |
| Machina de selección y lugar | Monta componentes en PCBs con precisión. |
| Horno de reflujo | Derrite soldadura para formar uniones sólidas. |
| AOI máquina | Inspecciona uniones de soldadura y defectos de colocación. |
| SPI Máquina | Comprueba la altura y la calidad de la pasta de soldadura. |
| Equipo de trazabilidad | Registra y realiza un seguimiento de los datos de producción: máquina de marcado láser /montadora de etiquetas/impresora de inyección de tinta |
| Vídeo sobre el éxito del cliente
Como cliente europeo, estamos encantados con las líneas de producción SMT y DIP de I.C.T. Nuestro video muestra la línea SMT completa, incluido el cargador, el limpiador, la impresora de plantillas SMT, la máquina de colocación JUKI, el transportador, el horno de reflujo, el enfriador, el buffer, el AOI y el descargador NG/OK. La línea DIP cuenta con una cinta transportadora, soldadura por ola, descargador, aleta y probador de TIC. Cada máquina funciona sin problemas, lo que impulsa nuestra producción de electrónica avanzada. Los ingenieros de I.C.T brindaron un excelente soporte, lo que garantizó una integración y operación perfectas.

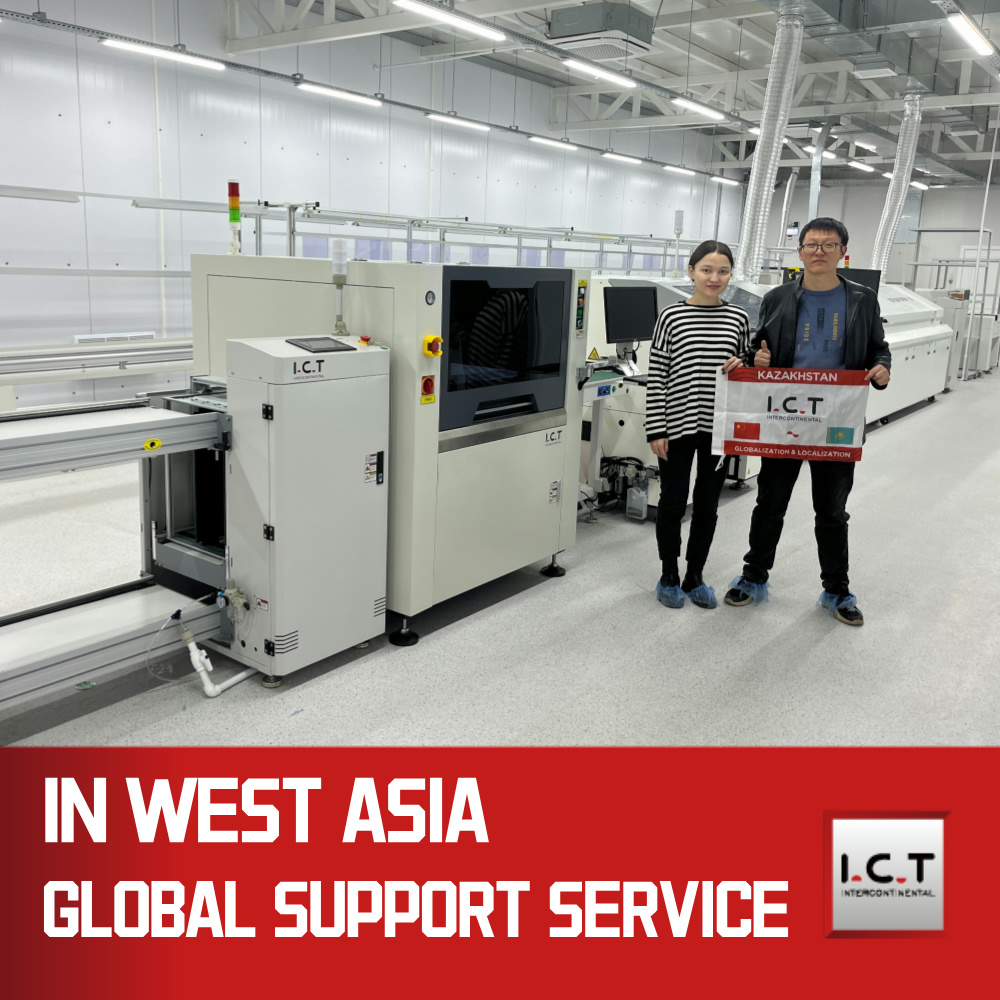

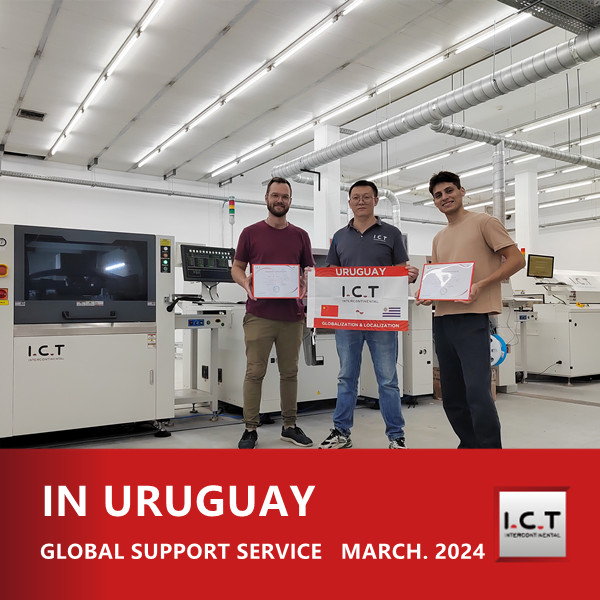

| Servicio y formación
I.C.T ofrece servicio integral y capacitación para la impresora SMT sténcil. Nuestro equipo proporciona instalación, mantenimiento y soporte para garantizar que su equipo funcione perfectamente. Los programas de capacitación enseñan a los operadores cómo usar la máquina de manera eficiente, cubriendo procesos de calibración y limpieza. Con centros de servicio globales, brindamos respuestas rápidas y soporte a largo plazo, ayudándolo a maximizar la producción y reducir costos.
| Comentarios de clientes
Nuestros clientes aman a los ingenieros de I.C.T por su soporte calificado y su rápida resolución de problemas. Elogian la impresora SMT sténcil por su alta precisión y confiabilidad. La solidez del embalaje y los métodos de transporte seguros también reciben altas valoraciones. Los clientes aprecian nuestra rápida respuesta a los problemas, lo que garantiza líneas de producción fluidas.
| Nuestra Certificación
I.C.T posee certificaciones prestigiosas como CE, RoHS, ISO9001 y patentes. Estos certificados demuestran nuestro compromiso con la calidad y la seguridad en la fabricación de la impresora SMT sténcil. Garantizan a los clientes productos confiables y ecológicos que cumplen con los estándares globales.

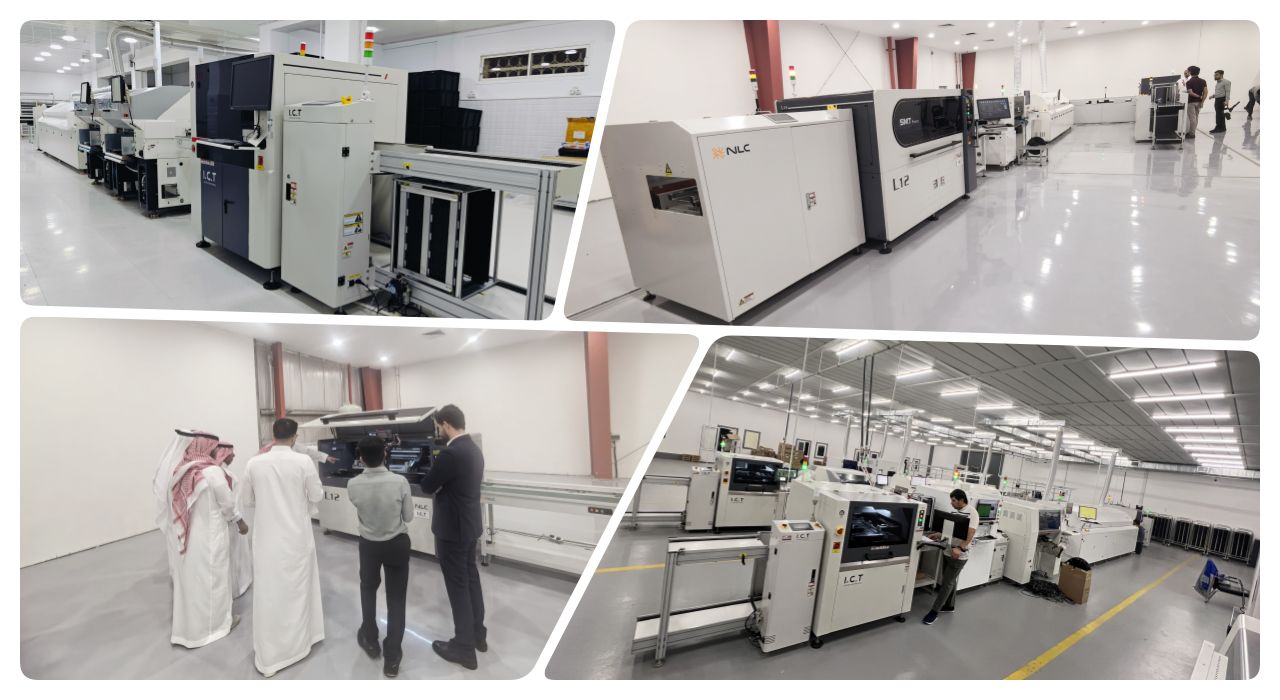

| Sobre nosotros y la fábrica
I.C.T es una empresa líder con sus propios equipos de investigación, desarrollo y producción. Con más de 89 empleados y un rápido crecimiento, prestamos servicios a más de 1600 clientes en 72 países. Nuestra fábrica cuenta con estrictos procesos de prueba y un sólido sistema de gestión de calidad. Ubicados en Dongguan, China, cubrimos 12 000 m² y entregamos impresoras SMT sténcil de alta calidad en todo el mundo.
