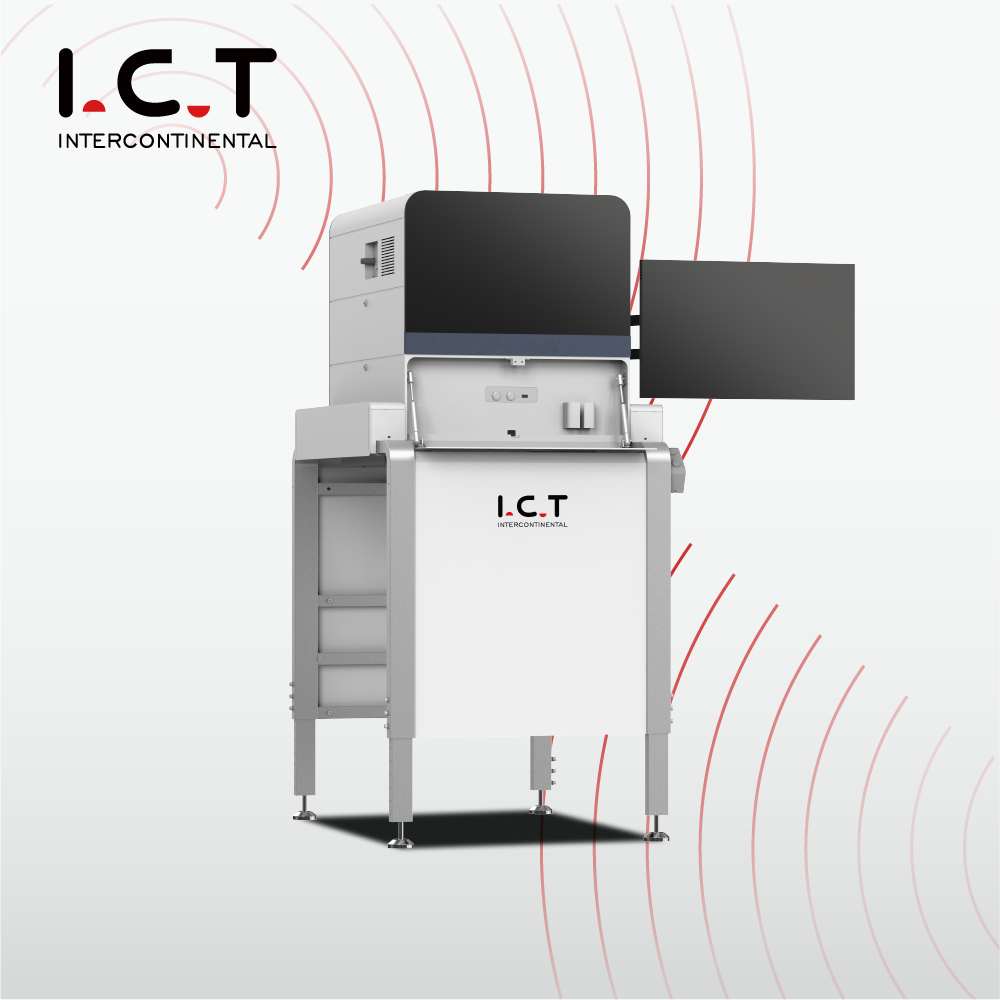

I.C.T-V5000H |Máquina de inspección óptica 3D AOI para PCB

D AOI Máquina de inspección óptica para PCB
¡Cómpralo con tu socio de confianza!I.C.T aporta 26 años de experiencia en la industria SMT.
Aspectos destacados: Instalación y capacitación en el sitio Disponible, servicio al cliente 24 horas al día, 7 días a la semana.Expertos Altamente Capacitados. Precisos y económicos.Kit de bricolaje guiado por visión.Fácil de montar.Software de código abierto.
4.Posición de asistencia FOV completa
  • I.C.T-V5000H

  • I.C.T

Estado de Disponibilidad:
Cantidad:

I.C.T-V5000H |Máquina de inspección óptica 3D AOI para PCB


Descripción general


Inspección Smt de Aoi



En línea AOI V5000H Introducción:


Para SMT inspección en línea previa al reflujo y posterior al reflujo Plataforma de granito, mejora en gran medida la precisión y la estabilidad de la máquina Fuente de iluminación RGB+W programable LED Lente telecéntrica con aumento constante y respuesta de baja distorsión a componentes altos


Características:

1. Función de recolección y almacenamiento automático de REGISTRO, función de advertencia/alarma de NG, programación y depuración remotas.
2. Capacidad de inspección: orificio insuficiente, corto, inclinado, pasador de cubierta de soldadura, contaminación, desalineación, pieza faltante, torcido, cartelera, montaje en el costado, vuelco, pieza incorrecta, dañado, flotador, polaridad, pseudosoldadura, soldadura vacía, exceso de pegamento etc.
3. Perfect SPC recopila información de NG fuera de línea y genera todo tipo de tablas de producción automáticamente.
4. Función madura del centro de control, interfaz de software clara.
5. Buena estabilidad (GR&R<10% @6 Sigma, CPK>1,33 (precisión de la desviación de la prueba inferior a ±0,25 mm).

6. Movimiento de la cámara, transportador fijo durante la prueba.7.PCB compensación de deformación: calibración de compensación de marca total, compensación del marco de posición de los componentes.




Máquina Aoi 3D



Plataforma y marco de granito

Garantizar la estabilidad del equipo y la coherencia al compartir programas entre máquinas.




Máquina Aoi para PCB


Cámara industrial+lente telecéntrica

La inspección de juntas de soldadura de alto componente no se ve afectada ya que no hay efecto de sombra en todo el campo de visión.




Inspección de PCB Aoi


Posición completa de asistencia FOV

Alta capacidad de detección en componentes de almohadilla no expuestos (BGA, etc.) o componentes parcialmente blindados



máquina aoi


Modelo I.C.T-V5000H
FOV 15u(36*30mm)/10u(24*20mm)
Cámara Cámara industrial digital inteligente de 5M píxeles
Lente Lente telecéntrica
Luz Anillo de 4 colores LED luz, RGB+W
articulo de INSPECCION Prueba de componentes, prueba de soldadura
Minicomponente 01005chip, IC de paso 0,3 y forma especial
Sistema operativo ventana 7
PCB Tamaño 50*50~510*600m m
PCB Espesor 0,3 ~ 6,0 mm
PCB Deformación ±3,0 mm
PCB Peso Máximo: 3Kg
PCB Altura Superior: 25 mm, Inferior: 45 mm ajustable
Controlador X/Y Servocontrolador de CA, precisión de repetición 0,01 mm
Plataforma Granito
Fuerza CA220 50/60Hz, 5A
Aire comprimido 0,4 ~ 0,6 MPa
Peso 750 kilos
Dimensión 940*1360*1500 mm (sin incluir la luz)


I.C.T - Nuestra empresa


AOI Máquina de inspección óptica

Acerca de I.C.T:


I.C.T es un proveedor líder de soluciones de planificación de fábricas.Contamos con 3 fábricas de propiedad total, que brindan consultas y servicios profesionales para clientes globales.Contamos con más de 22 años de soluciones integrales electrónicas.No solo proporcionamos un conjunto completo de equipos, sino que también brindamos una gama completa de soporte y servicios técnicos, y brindamos a los clientes un asesoramiento profesional más razonable.Ayudamos a muchos clientes a establecer fábricas en LED, TV, teléfonos móviles, DVB, EMS y otras industrias en todo el mundo.Vamos a establecer fábricas en LED, TV, teléfonos móviles, DVB, EMS y otras industrias en todo el mundo.Somos dignos de confianza.

AOI Máquina de inspección óptica


Exhibición


AOI Máquina de inspección óptica


Para la configuración de fábrica de SMT, podemos hacer lo siguiente por usted:

1.  Le proporcionamos una solución SMT completa

2.  Proporcionamos tecnología básica con nuestros equipos

3.  Brindamos el servicio técnico más profesional

4.  Tenemos una rica experiencia en la configuración de fábrica SMT

5.  Podemos resolver cualquier duda sobre SMT


AOI Máquina de inspección óptica


AOI Máquina de inspección óptica
