I.C.T-6561
I.C.T
| Cantidad: | |
|---|---|
| SMT Totalmente automática sténcil Introducción a la impresora
La impresora SMT totalmente automática sténcil de I.C.T es la mejor opción para el ensamblaje PCB moderno. Esta máquina ofrece alta precisión y velocidad, con un ciclo de impresión de 7 segundos y una precisión de ±0,025 mm. Automatiza la aplicación de soldadura en pasta, lo que reduce los errores manuales y los desperdicios y, al mismo tiempo, mejora la calidad. Diseñado para industrias como la electrónica de consumo, LED y la automoción, cuenta con calibración automática PCB, presión de escurridor ajustable y limpieza de plantillas. I.C.T integra los sistemas Industry 4.0 y MES para soluciones de fábrica inteligentes. Con un funcionamiento sencillo en Windows 10 y materiales duraderos de las mejores marcas, garantiza una fiabilidad a largo plazo. Esta impresora ayuda a las fábricas a aumentar la productividad y satisfacer diversas necesidades con un rendimiento eficiente y estable.
| Característica
La impresora PCB ofrece alta precisión con una precisión de posicionamiento repetido de ±0,01 mm y una precisión de impresión de ±0,025 mm. Esto garantiza que cada capa de soldadura en pasta se aplique perfectamente, lo que reduce los errores en el ensamblaje PCB. El sistema de visión avanzado utiliza un anillo de luz uniforme y fuentes de luz coaxiales para identificar varios tipos de PCB, incluidos el estañado y el FPC. Esta precisión es ideal para PCBs de paso fino, lo que la hace adecuada para LED y electrónica automotriz donde la calidad es fundamental.
Con un ciclo de impresión de 7 segundos, esta impresora acelera significativamente las líneas de producción. Las configuraciones de cambio rápido de línea permiten ajustes rápidos, minimizando el tiempo de inactividad. Esta característica es perfecta para fábricas que necesitan manejar pedidos grandes de manera eficiente. El sistema de control automático ajusta la velocidad y la distancia de separación, asegurando resultados consistentes. Esta velocidad, combinada con una alta repetibilidad, ayuda a cumplir plazos ajustados y al mismo tiempo mantener una producción de máxima calidad.
La impresora incluye un sistema de limpieza automático con opciones en seco, húmedo y aspirado. Esta característica elimina la pasta de soldadura de ambos lados de la plantilla, lo que garantiza impresiones limpias en todo momento. El exclusivo sistema de pulverización utiliza software para controlar el uso de alcohol y papel, ahorrando materiales. Esta automatización reduce el esfuerzo manual y mantiene una impresión de alta calidad, lo que la convierte en una opción rentable para entornos de producción ocupados.
| Especificación
| Modelo | I.C.T-4034 | I.C.T5134 | I.C.T-5151 |
| Tamaño del marco (mm) | 470*370 ~ 737*737 | 470*370 ~ 737*737 | 470*370 ~ 737*737 |
| PCB tamaño (mm) | 50*50 ~ 400*340 | 50*50 ~ 510*340 | 50*50 ~ 510*510 |
| Dirección de transporte | Izquierda-derecha; Derecha-izquierda; Izquierda-izquierda; Derecha | ||
| Sistema de soporte | Pin magnético/tabla hacia arriba ajustado/bloque de soporte | ||
| Sistema de sujeción | Sujeción lateral (boquilla de vacío, presión Z retráctil automática es opción) | ||
| Cabezal de impresora | Dos cabezales de impresión motorizados independientes | ||
| Tipo de escobilla de goma | Acero inoxidable (estándar), plástico. | ||
| Sistema de limpieza | Seco, húmedo, vacío | ||
| Inspección | Inspección 2D (estándar) | ||
| Fuente de alimentación | CA: 220±10%, 50/60 HZ, 3 Kw | ||
| Método de control | Control por PC | ||
| Dimensión (mm) | 1220*1355*1500 | 1220*1355*1500 | 1220*1550*1500 |
| Modelo | I.C.T-6534 | I.C.T-6561 | I.C.T-9060 |
| Tamaño del marco (mm) | 650*400 ~ 850*750 | 650*400 ~ 850*850 | 737*400 ~ 1100*900 |
| PCB tamaño (mm) | 50*50 ~ 650*340 | 80*50 ~ 650*610 | 80*50 ~ 900*600 |
| Dimensión (mm) | 1330*1370*1500 | 1330*15450*1500 | 1580*1545*1500 |
* I.C.T sigue trabajando en calidad y rendimiento, las especificaciones y la apariencia pueden actualizarse sin un aviso particular.
| SMT Lista de equipos de línea

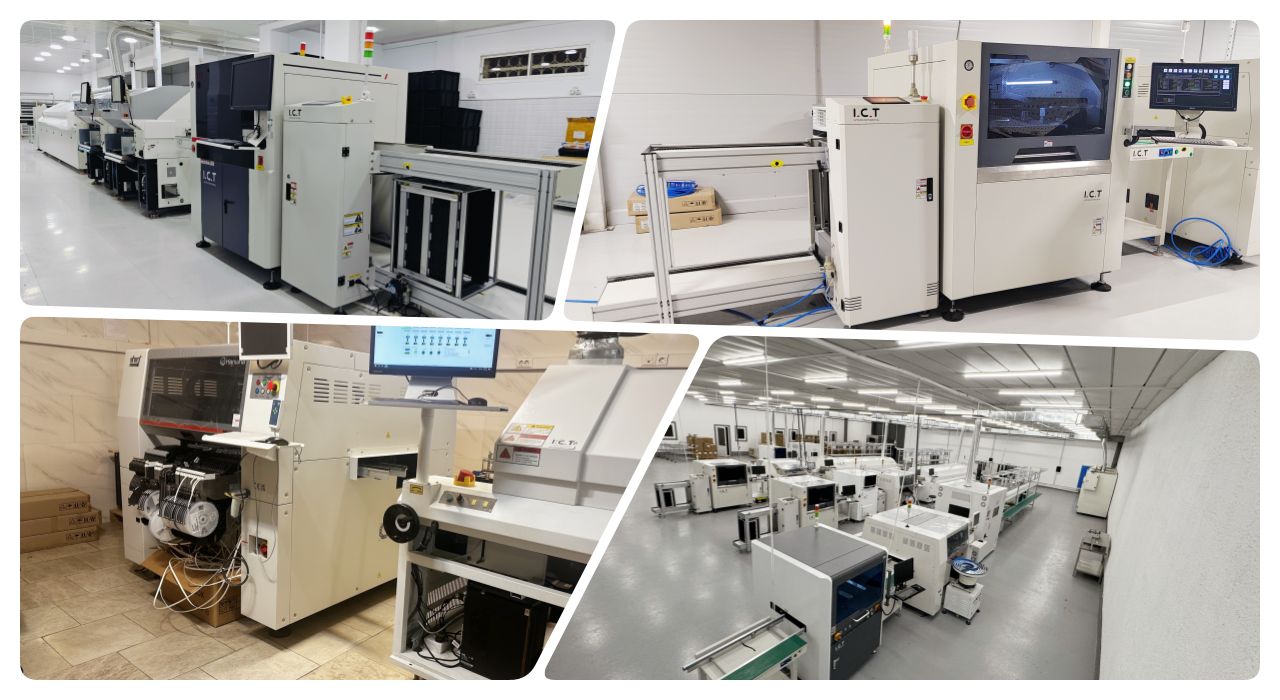

Nuestra línea de producción PCBA de alta calidad cuenta con equipos avanzados para un ensamblaje PCB eficiente y preciso. La línea SMT totalmente automatizada incluye un cargador, una impresora automática para una aplicación precisa de soldadura en pasta, una máquina de recogida y colocación para la colocación precisa de componentes, un horno de reflujo para una soldadura confiable y un sistema AOI para una inspección exhaustiva de defectos. Esta línea de producción PCBA de alta calidad garantiza un funcionamiento fluido, alta confiabilidad y ensamblaje SMT de bajo costo, cumpliendo con diversos requisitos de la industria.
| Nombre del producto | Propósito en la línea SMT |
|---|---|
| PCB Loader | Carga automáticamente PCBs desnudos en la línea. |
| Impresora de pasta de soldadura | Imprime pasta de soldadura en las almohadillas PCB con precisión. |
| Machina de selección y lugar | Monta componentes en PCBs con precisión. |
| Horno de reflujo | Derrite soldadura para formar uniones sólidas. |
| AOI máquina | Inspecciona uniones de soldadura y defectos de colocación. |
| SPI Máquina | Comprueba la altura y la calidad de la pasta de soldadura. |
| Equipo de trazabilidad | Registra y realiza un seguimiento de los datos de producción: máquina de marcado láser /montadora de etiquetas/ impresora de inyección de tinta |
| Vídeo sobre el éxito del cliente
En 2025, los ingenieros de I.C.T visitaron la fábrica de un cliente que producía LED iluminación para el hogar para brindar servicios de instalación y capacitación. El cliente necesitaba una línea SMT totalmente automática con 13 máquinas, con un total de 29 metros, pero tenía un espacio limitado de 21 metros de largo y 5 metros de ancho. I.C.T diseñó un trazado en forma de U, ajustando la línea en 16 metros de largo y 2,7 metros de ancho. Después de dos días de instalación y depuración, seguidos de seis días de capacitación y soporte técnico, el proyecto se entregó con éxito. Esta solución satisfizo eficazmente las necesidades de espacio y producción del cliente.
| Soporte de servicio y capacitación
I.C.T brinda excelente servicio y capacitación para la impresora PCB. Nuestro equipo ofrece instalación, mantenimiento y soporte técnico para garantizar un funcionamiento sin problemas. Brindamos capacitación práctica a los operadores, enseñándoles a usar la interfaz de Windows 10 y administrar las funciones de la impresora. Nuestra red de servicio global está lista para ayudar con respuestas rápidas y orientación experta. Con más de 25 años de experiencia, ayudamos a los clientes a optimizar sus procesos de producción y resolver cualquier problema, garantizando el éxito y la satisfacción a largo plazo.
| Comentarios de clientes
¡A los clientes les encanta nuestra PCB impresora y servicios! Elogian a nuestros ingenieros por su soporte calificado y su rápida resolución de problemas. La fiabilidad del equipo y la impresión de alta calidad obtienen altas calificaciones. Nuestro cuidadoso embalaje y rápido envío también reciben elogios. Los clientes agradecen nuestra rápida respuesta a sus consultas, haciéndoles sentir apoyados en todo momento.
| Certificaciones y estándares
I.C.T cuenta con las principales certificaciones como CE, RoHS e ISO9001, lo que garantiza seguridad y calidad. También tenemos patentes para nuestros diseños innovadores. Estos certificados demuestran nuestro compromiso con los altos estándares y el rendimiento confiable en cada impresora PCB.
| Acerca de la empresa I.C.T y nuestra fábrica
I.C.T es un proveedor líder de soluciones electrónicas con más de 25 años de experiencia. Manejamos la investigación, el desarrollo y la producción con un gran equipo, creciendo rápidamente para atender a más de 1600 clientes en 72 países. Nuestra fábrica cuenta con pruebas estrictas y un sólido sistema de gestión de calidad. Ubicados en Dongguan, China, ofrecemos soluciones globales con tecnología avanzada y productos confiables.
