I.C.T-AI-5146W
I.C.T
| Estado de Disponibilidad: | |
|---|---|
| Cantidad: | |
| Máquina automática avanzada PCB AOI AI-5146W

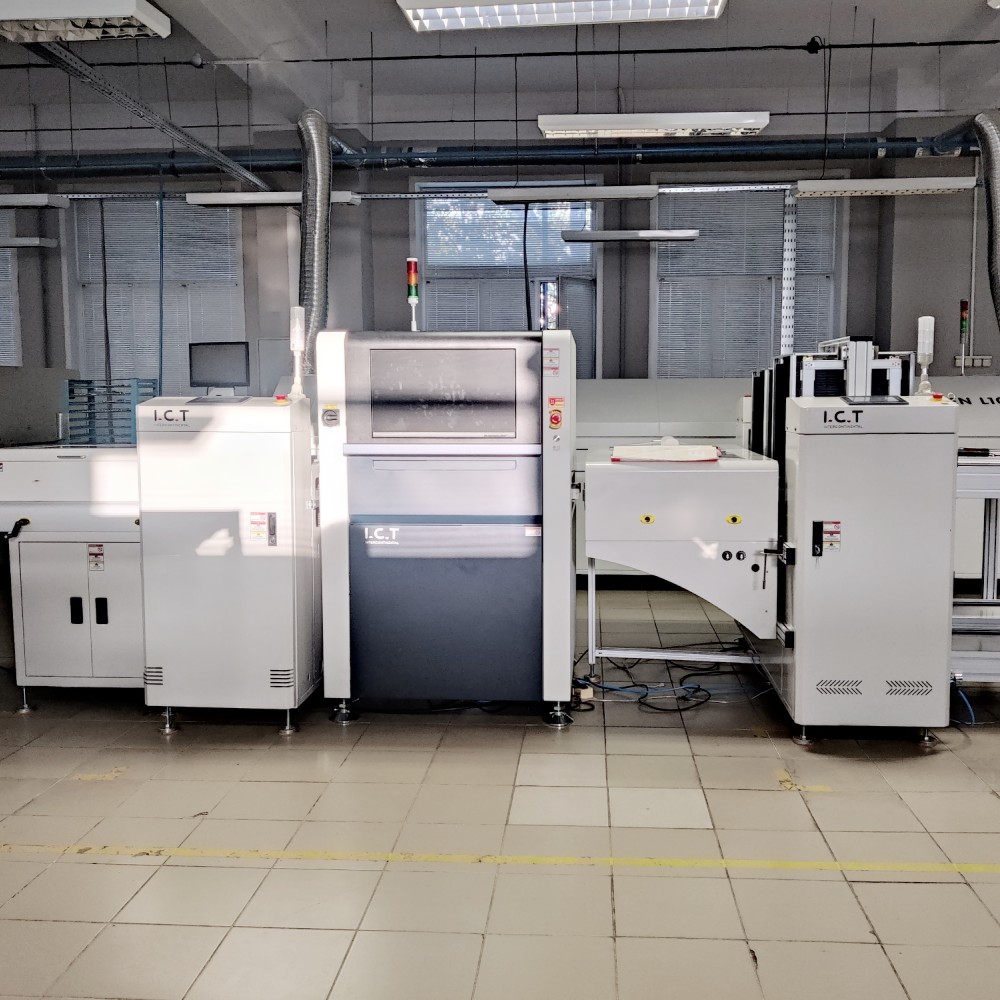

La I.C.T AI-5146W es una máquina de inspección aoi en línea de última generación diseñada para la inspección de doble cara después de soldar THT. Utiliza cámaras en color de alta precisión y algoritmos CNN para capturar y procesar imágenes de la placa en tiempo real, juzgando de manera inteligente defectos como piezas incorrectas, componentes faltantes o polaridad inversa. Esta máquina de inspección óptica automatizada aumenta la eficiencia de la producción al abarcar líneas sin cambios, ofreciendo una rápida localización de defectos y control sobre la línea de producción. Con funciones como programación remota e informes de datos MES, garantiza datos rastreables y pocas falsas alarmas. Ideal para fábricas SMT, esta máquina de inspección óptica aoi admite varios tamaños y espesores PCB, lo que la convierte en una herramienta confiable para garantizar la calidad en la fabricación de productos electrónicos.
| Característica

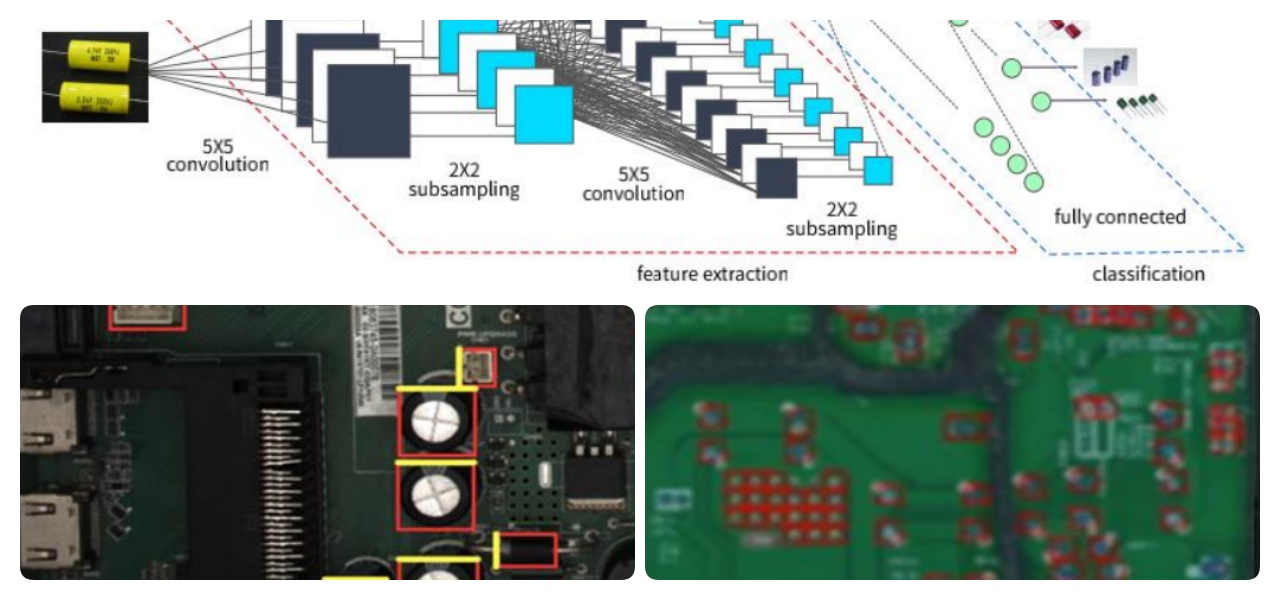

La máquina PCB aoi automática AI-5146W emplea aprendizaje profundo a través de CNN para optimizar big data y permitir una programación minimalista inteligente. Identifica automáticamente componentes y uniones de soldadura con un solo clic, lo que resuelve problemas de tiempos de programación prolongados y altas falsas alarmas comunes en los métodos tradicionales. Capacitado con amplios conjuntos de datos, distingue con precisión las placas NG de las OK, incluso con diferentes formas de juntas de soldadura. Esto reduce las inspecciones fallidas y mejora la generalización para diversos escenarios, como el manejo de componentes sobresalientes o orificios en soldaduras sin interferencias.

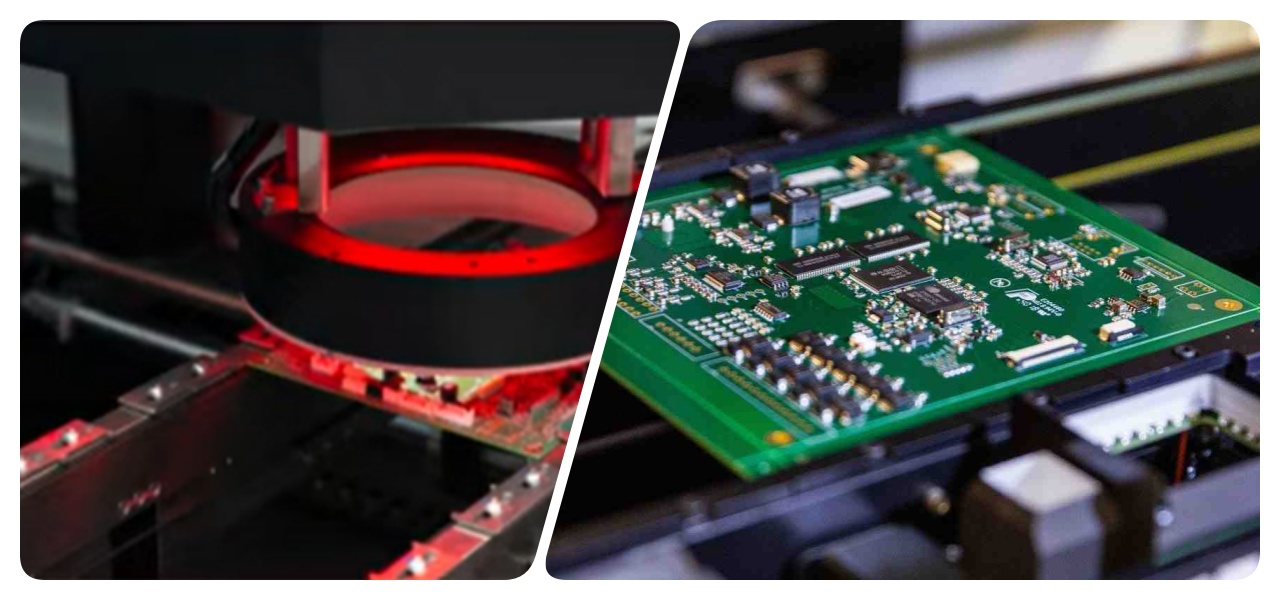

Esta máquina de inspección óptica automatizada ofrece programación flexible, lo que permite ajustes en línea o fuera de línea sin detener la producción. Comprueba de forma inteligente resistencias de anillo de color, condensadores, diodos y enchufes. La programación tarda sólo entre 10 y 20 minutos, con cambios rápidos llamando a archivos existentes. Las alarmas audibles indican números de artículos, dispositivos o tipos incorrectos, lo que garantiza un funcionamiento sin problemas. Los cortos tiempos de depuración de 10 a 15 minutos lo hacen fácil de usar para los operadores.
La máquina de inspección aoi en línea, que admite inspecciones de tableros múltiples, tableros mixtos y materiales mixtos, maneja rotaciones en múltiples ángulos y posiciones. Incluye omisión de Bad Mark, lo que mejora la versatilidad para diversas necesidades de producción sin comprometer la velocidad o la precisión.
| Especificación
| Modelo | I.C.T DIP en línea Doble lado AOI AI-5146W (Después de soldar THT) | I.C.T DIP en línea Doble lado AOI AI-5146WL (Después de soldar THT) |
| FOV | 52,6*44mm | |
| Resolución | 21,5um | |
| Cámara | 5M | |
| Velocidad de inspección | 0,23 segundos/FOV | |
| PCB Altura | Superior: 75 mm, Inferior: 75 mm | |
| PCB espesor | 0,3 ~ 6,0 mm | |
| PCB Borde | 3,0 mm | |
| PCB Deformación | ±3,0 mm | |
| PCB peso | Máximo: 10Kg | |
| Transportador SMT altura | 750 y 900 ± 20 mm | |
| Con Ajuste | Manual y automático | |
| Transportador SMT Dirección | L ~R o R ~L | |
| Fuerza | CA220 50/60Hz, 5A | |
| potencia nominal | 520W | |
| Comunicación | Smema | |
| Peso | 890 kilos | 100 kilos |
| Dimensión | L1050*W1335*H1650mm | L1050*W1535*H1650mm |
* I.C.T sigue trabajando en calidad y rendimiento, las especificaciones y la apariencia pueden actualizarse sin un aviso particular.
| Lista de equipos de línea DIP
Nuestra línea de producción DIP ofrece herramientas avanzadas para un ensamblaje PCB eficiente y preciso. La línea DIP totalmente automatizada incluye una línea de inserción DIP para una colocación precisa de los componentes, un cargador de ondas para una entrada PCB suave, un descargador de ondas para una salida segura y una línea de cinta de montaje para comprobaciones finales. Esta línea de producción DIP PCB de alta calidad garantiza un funcionamiento estable, una inserción THT confiable y un ensamblaje rentable, satisfaciendo diversas necesidades de la industria. Con diseños modulares y soporte global de I.C.T, aumenta la productividad para tareas de perforación pasante.
| Nombre del producto | Propósito en la línea DIP |
|---|---|
Máquina de inserción automática | Coloca automáticamente componentes en PCBs con precisión para la línea de producción DIP. |
Derrite soldadura para formar uniones sólidas en PCB durante el proceso de conexión de THT. | |
Máquina de soldadura selectiva | Aplica soldadura selectivamente a áreas específicas para un ensamblaje THT preciso |
En línea posterior a la ola AOI | Inspecciona uniones de soldadura y defectos de colocación en ensamblajes DIP PCB. |
Comprueba la calidad de la soldadura interna y los defectos ocultos en los componentes THT. | |
Prueba el rendimiento eléctrico y la conectividad del PCB ensamblado. | |
Transporta PCBs sin problemas a través de la línea DIP para un montaje e inspección eficientes. |
| Vídeo sobre el éxito del cliente

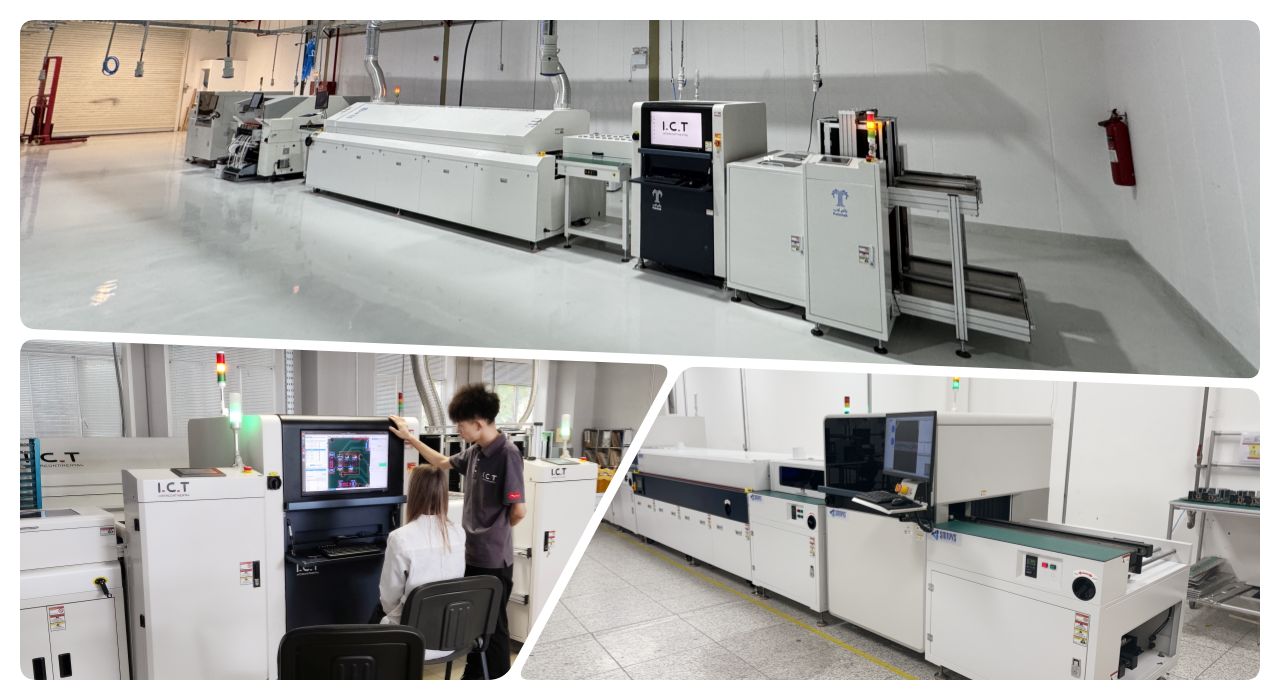

En nuestro vídeo destacado, mostramos cinco modelos AOI avanzados, incluidos AI-4026, AI-4540 y AI-5146W, destacando sus eficientes funciones de programación. El vídeo muestra la programación con una sola tecla para una configuración rápida, la transmisión de parámetros para aplicar configuraciones en todos los componentes, la detección automática de marcos de soldadura puente, la programación de copias de paneles para placas replicadas y la planificación inteligente de rutas para optimizar las rutas de inspección. Este ejemplo del mundo real de la línea SMT de un cliente en México ilustra cómo la máquina automática PCB aoi AI-5146W se integra perfectamente, reduciendo el tiempo de configuración hasta en un 50 % y mejorando la precisión de la detección de defectos. Los ingenieros en el sitio brindan un servicio práctico, lo que garantiza una instalación y capacitación sin problemas, lo que ayudó al cliente a lograr un mayor rendimiento y menos falsas alarmas en su proceso de producción.
| Servicio y formación
I.C.T brinda servicio integral y capacitación para maximizar el rendimiento de su máquina automática de PCB AOI. Nuestro equipo global ofrece instalación, depuración remota y mantenimiento in situ, lo que garantiza un tiempo de inactividad mínimo. Los programas de capacitación cubren operación, programación y resolución de problemas, adaptados a sus necesidades. Con una gestión centralizada, respaldamos juicios de uno a muchos y respuestas rápidas, lo que le ayuda a optimizar la producción. Nuestro enfoque de asociación a largo plazo incluye actualizaciones periódicas y soporte técnico, generando confianza y eficiencia para su fábrica.
| Comentarios de clientes

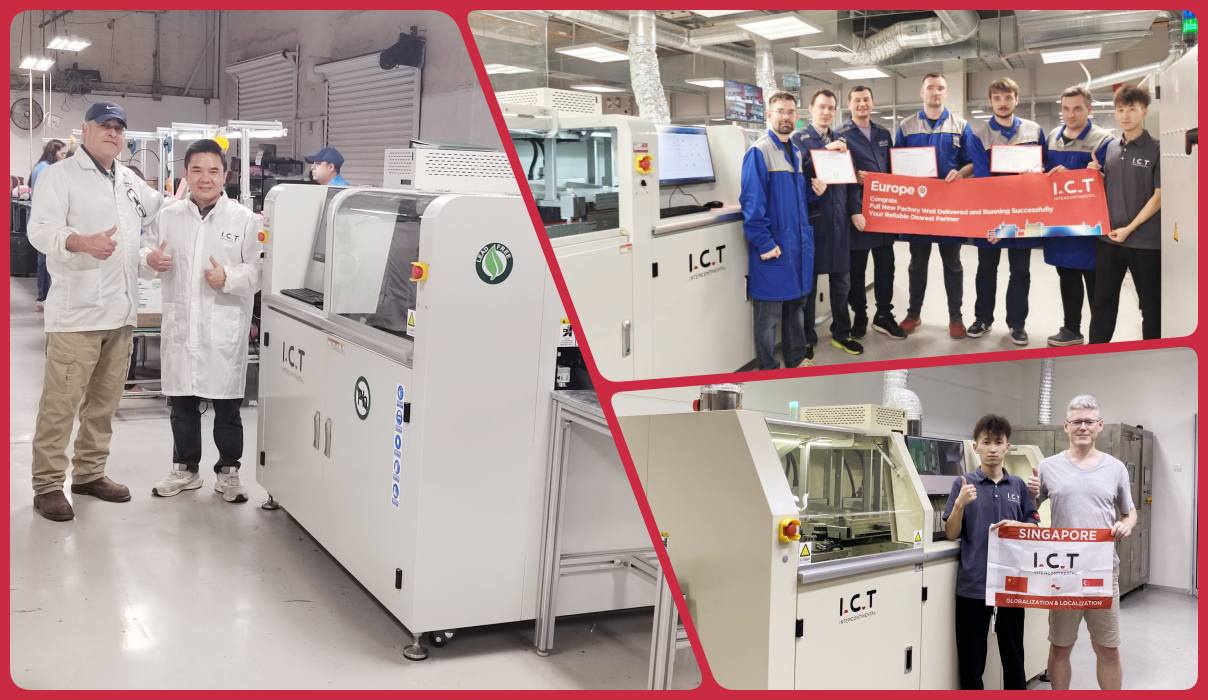

Nuestros clientes elogian a los ingenieros de I.C.T por su experiencia y su rápida resolución de problemas durante las instalaciones. Les encanta el rendimiento confiable de la máquina PCB aoi automática y destacan su precisión y facilidad de uso. Muchos destacan nuestro embalaje seguro y envío rápido que evitan daños. Además, los clientes aprecian nuestras rápidas respuestas a las consultas, lo que garantiza operaciones fluidas y un sólido soporte continuo.
| Nuestra Certificación
I.C.T posee certificaciones clave como CE, RoHS, ISO9001 y varias patentes, lo que refleja nuestro compromiso con la calidad y la seguridad. Esto garantiza que nuestra máquina automática PCB Aoi cumpla con los estándares globales de confiabilidad y cumplimiento ambiental. Nuestras tecnologías patentadas en inspección por IA mejoran la innovación, mientras que ISO9001 garantiza procesos de fabricación consistentes, brindando a los clientes confianza en la durabilidad y el rendimiento del producto.
| Acerca de I.C.T y nuestra fábrica

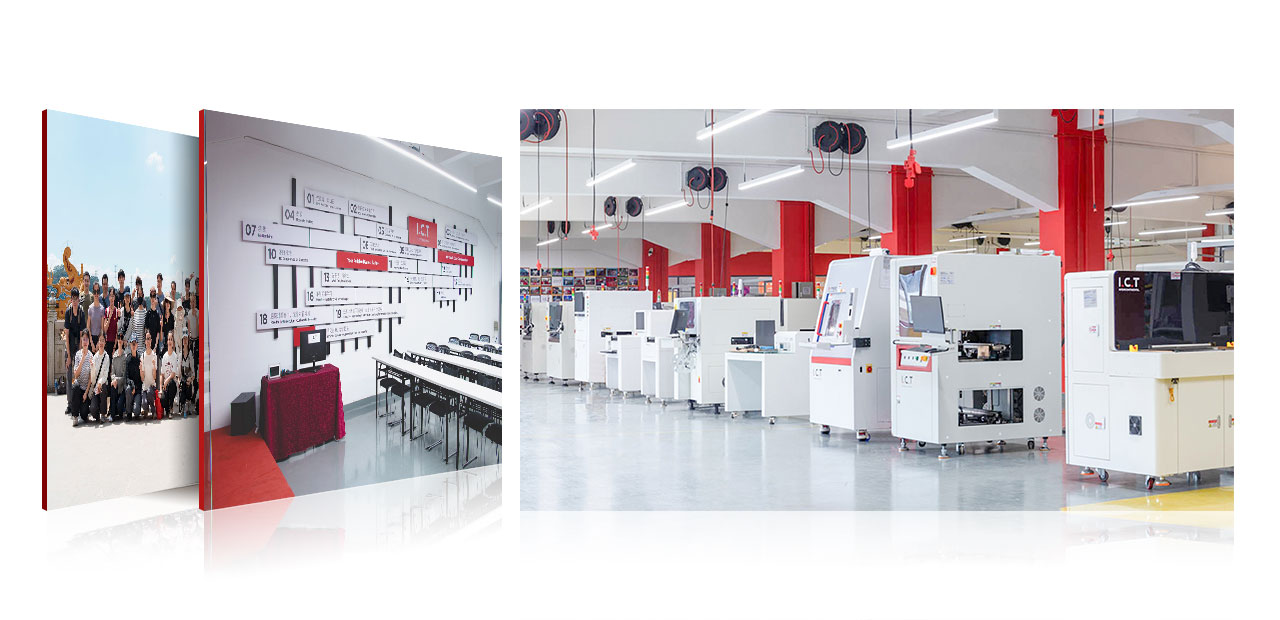

I.C.T es un fabricante líder de productos electrónicos con I+D y producción internos, que emplea a más de 89 personas en unas instalaciones de 12.000 m². Hemos crecido rápidamente desde 2012 y prestamos servicios a más de 1600 clientes en 72 países. Nuestras fábricas cuentan con estrictos procedimientos de prueba y sólidos sistemas de gestión de calidad, lo que garantiza que cada máquina automática de PCB aoi cumpla con altos estándares. Con 20 ingenieros y 8 sucursales, brindamos soluciones globales desde el análisis de la demanda hasta la optimización.
