| I.C.T X-7100 PCB Máquina de inspección por rayos X
La I.C.T X-7100 es una avanzada máquina de inspección por rayos X fuera de línea SMT PCB diseñada para realizar comprobaciones internas detalladas en la fabricación de productos electrónicos. Destaca en la detección de problemas como burbujas de aire, huecos, cortocircuitos, circuitos abiertos, falta de soldadura y grietas en los componentes. Con características como programación CNC para detección automática y una interfaz de navegación visual, simplifica el proceso para los operadores. Esta máquina de inspección por rayos X PCB admite diversas aplicaciones, desde SMT y BGA hasta baterías de litio y piezas de automóviles. Su panel plano digital de alta resolución y su tubo de rayos X estable garantizan imágenes claras, mientras que las certificaciones de seguridad como EU CE e ISO lo hacen confiable. Ideal para el control de calidad, ayuda a los fabricantes a reducir los defectos y mejorar la confiabilidad del producto de una manera fácil de usar.
| Característica

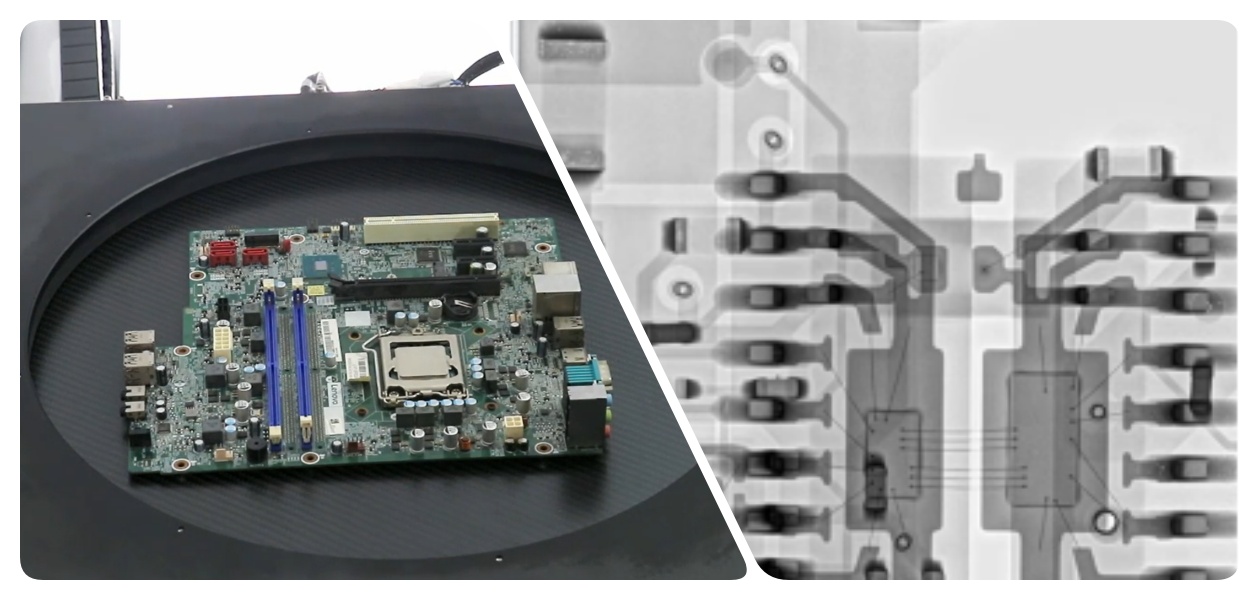

La máquina de inspección por rayos X I.C.T X-7100 PCB utiliza un detector de panel plano digital de alta resolución con 1536x1536 píxeles, que proporciona imágenes nítidas para una detección precisa de defectos. Esta función captura correcciones en tiempo real y ofrece múltiples modos de ganancia para una mejor visibilidad. Ayuda a identificar pequeños problemas, como defectos en las bolas de soldadura o problemas de unión de cables en semiconductores. Con sensores de temperatura y refrigeración pasiva, mantiene un rendimiento constante durante sesiones largas. Esto hace que la máquina de inspección por rayos X sea esencial para las industrias que necesitan vistas internas precisas, lo que garantiza menos errores en la producción.

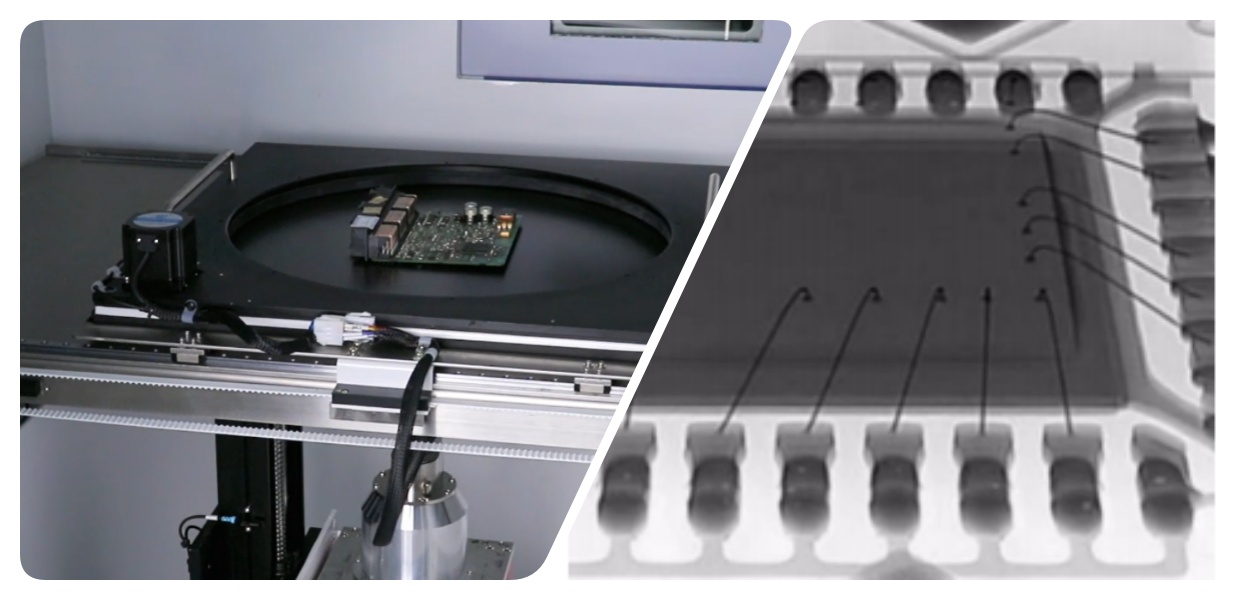

La programación CNC en esta máquina de inspección por rayos X PCB permite el escaneo automático de múltiples posiciones de muestra sin entrada manual. Admite funciones de matriz para muestras con espacios fijos, lo que acelera las inspecciones en entornos de gran volumen. Los operadores pueden configurar programas fácilmente mediante clics del mouse, lo que reduce el tiempo y los errores. El sistema anticolisión protege el dispositivo durante el movimiento. Esta máquina de inspección por rayos X SMT PCB fuera de línea es perfecta para pruebas por lotes en líneas SMT, lo que aumenta la eficiencia y la repetibilidad.

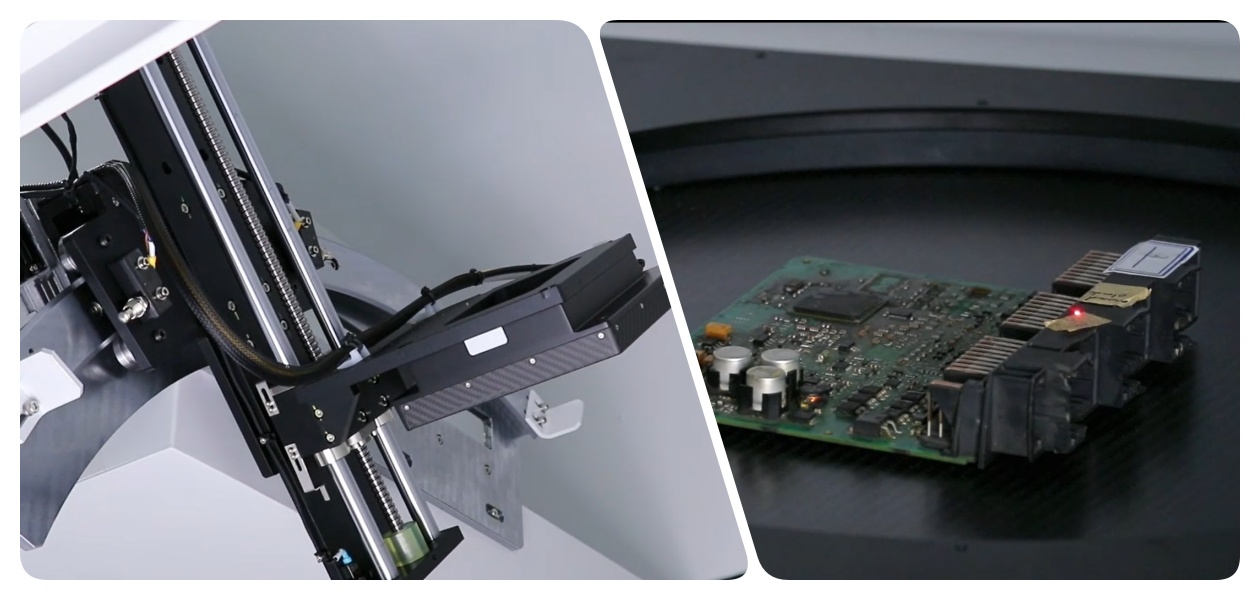

Las herramientas de medición de una sola tecla del X-7100 calculan rápidamente el tamaño de la burbuja, la tasa de huecos y la altura de la soldadura. Esto ayuda en los controles de calidad de las uniones de soldadura en conjuntos PCBA. La función de simulación de color mejora la observación de la imagen para un mejor análisis. Equipado con control de palanca de mando para ajustes precisos, garantiza resultados precisos. Como máquina de inspección por rayos X PCB versátil, se aplica a diversos materiales como cerámica y plástico, lo que ayuda a prevenir defectos.
| Especificación
| Artículo | Modelo | I.C.T X-7100 |
| Tubo de rayos X | Tipo | tubo cerrado |
| Voltaje | 90kV | |
| Corriente eléctrica | 200uA | |
| Resolución espacial | 5 μm | |
| panel plano | Método de captura de imágenes | Imágenes digitales de panel plano |
| Precisión de imagen | 85 μm | |
| Valor de densidad cuantificado de conversión A/D | 16 bits (65536) | |
| Resolución | 1280*1024px | |
| Velocidad de cuadros de adquisición | 30 FPS | |
| Sistema | Aumento | 200x |
| Sistema operativo | ventanas 10 | |
| Fuerza | CA 110-220 V, 50-60 HZ, 1200 W | |
| Prueba de seguridad radiológica | <1 uSV/H | |
| Estructura | Máx. Tamaño de carga | 540mm*540mm |
| Máx. Área de inspección | 510mm*510mm | |
| Máx. Peso de carga | ≤10kg | |
| Ángulo de rotación de la plataforma | 60° | |
| Dimensión | 1100*1360*1750mm | |
| Peso | 950 kilos | |
| Movimiento de plataforma | Automático/Manual |
* I.C.T sigue trabajando en calidad y rendimiento, las especificaciones y la apariencia pueden actualizarse sin un aviso particular.
| SMT Lista de equipos de línea
I.C.T Línea de producción PCBA de alta calidad cuenta con equipos avanzados para un ensamblaje PCB eficiente y preciso. La línea SMT totalmente automatizada incluye un cargador, una impresora automática para una aplicación precisa de soldadura en pasta, una máquina de recogida y colocación para la colocación precisa de componentes, un horno de reflujo para una soldadura confiable y un sistema AOI para una inspección exhaustiva de defectos. Esta línea de producción PCBA de alta calidad garantiza un funcionamiento fluido, alta confiabilidad y ensamblaje SMT de bajo costo, cumpliendo con diversos requisitos de la industria.
| Vídeo sobre el éxito del cliente
En nuestro video, mostramos la máquina de inspección por rayos X I.C.T X-7100 PCB en acción en la fábrica de productos electrónicos de un cliente. El vídeo comienza con una descripción general de su elegante exterior y funciones clave como el control por joystick y la interfaz de programación. En el interior se muestra el tubo de rayos X de alta precisión de Hamamatsu y el detector digital de pantalla plana. Durante el funcionamiento, la máquina escanea PCBA muestras, detectando BGA burbujas y bolas de soldadura en tiempo real. Los ingenieros demuestran el modo por lotes automático en baterías de litio y mazos de cables, destacando mediciones rápidas de huecos e inclinaciones de hasta 60 grados. Esta configuración ayudó al cliente a mejorar la detección de defectos en un 30 %, garantizando una mayor calidad en su línea de producción SMT. El vídeo destaca cómo esta máquina de inspección por rayos X SMT PCB fuera de línea se integra perfectamente en los flujos de trabajo para obtener resultados confiables.
| Soporte de servicio y capacitación
I.C.T ofrece servicios integrales y capacitación para la máquina de inspección por rayos X PCB. Nuestro equipo proporciona instalación in situ, mantenimiento regular y soporte técnico rápido para mantener su equipo funcionando sin problemas. Los programas de capacitación cubren protocolos básicos de operación, programación y seguridad, diseñados para operadores con instrucciones simples. También incluimos asesoramiento sobre optimización de procesos para mejorar su eficiencia de producción. Con centros de servicio globales, garantizamos tiempos de respuesta rápidos y disponibilidad de repuestos. Este soporte ayuda a los clientes a maximizar el potencial de la máquina sin tiempo de inactividad.
| Lo que dicen los clientes
Nuestros clientes elogian a los ingenieros de I.C.T por sus habilidades expertas en configuración y resolución de problemas. Les encanta la máquina de inspección por rayos X PCB por sus detecciones precisas y su fácil uso. Muchos destacan nuestro embalaje seguro y envío rápido que evitan daños. Las respuestas rápidas a las consultas resuelven los problemas con prontitud, generando confianza. En general, los clientes nos califican altamente por nuestro equipo y servicio confiables.
| Certificaciones y estándares
I.C.T posee certificaciones clave como CE, RoHS, ISO9001 y varias patentes. Esto garantiza que nuestra máquina de inspección por rayos X PCB cumpla con los estándares internacionales de seguridad y calidad. CE confirma el cumplimiento de la normativa de la UE en materia de salud y medio ambiente. RoHS garantiza la ausencia de sustancias nocivas. ISO9001 refleja nuestro sólido sistema de gestión de calidad. Las patentes protegen funciones innovadoras como las herramientas de medición de burbujas. Esto hace que nuestros productos sean confiables en todo el mundo.
| Acerca de la empresa I.C.T y nuestra fábrica
I.C.T es un proveedor líder con I+D y producción internos, que emplea a más de 89 personas en unas instalaciones de 12.000 m². Hemos crecido rápidamente desde 2012 y prestamos servicios a más de 1600 clientes en 72 países. Nuestras fábricas siguen estrictos procesos de prueba y sistemas de gestión de calidad para garantizar altos estándares. Ofrecemos soluciones SMT completas, desde la planificación hasta la optimización, ayudando a los clientes a construir líneas de fabricación eficientes a nivel mundial.
