La inspección de pasta de soldadura (SPI) es una parte fundamental del ensamblaje moderno de la tecnología de montaje en superficie (SMT). Sin embargo, hay casos en los que SPI puede no ser necesario. Ya sea debido a bajos volúmenes de producción, diseños simples o procesos de fabricación específicos, algunos escenarios pueden omitir este paso de inspección automatizada. Este artículo explora situaciones en las que SPI puede no ser necesario y las ventajas y desventajas que conlleva omitirlo.
En la creación de prototipos de bajo volumen, que a menudo se utiliza en producción única o en lotes pequeños, la soldadura en pasta se aplica manualmente mediante jeringas o plantillas pequeñas. Después de la aplicación de la pasta, se emplea soldadura manual o reflujo en fase de vapor para crear el producto final. Los operadores pueden monitorear y ajustar la aplicación de pasta en tiempo real, corrigiendo cualquier inconsistencia de inmediato. Esta supervisión directa elimina la necesidad de SPI automatizado, que normalmente se utiliza para gestionar la variabilidad en la impresión de gran volumen y alta velocidad. Para la creación de prototipos, donde los volúmenes de pasta son más pequeños y las variaciones menos críticas, la intervención manual suele ser suficiente.
Para los aficionados, los fabricantes o los pequeños equipos de ingeniería que producen menos de 10 placas, el SPI automatizado a menudo no es rentable ni necesario. Estas corridas generalmente implican la colocación manual de componentes en tableros con pasta impresa o dispensada manualmente. Las comprobaciones visuales con aumento, combinadas con pruebas funcionales, suelen ser suficientes para garantizar que el montaje sea correcto. En estos casos, el tiempo y el costo necesarios para configurar y mantener los sistemas SPI pueden superar con creces los beneficios, especialmente cuando se trabaja con diseños simples.
Configurar y programar un sistema SPI requiere mucho tiempo e inversión. Esto suele justificarse en el caso de tiradas de gran volumen, donde los beneficios de la inspección automatizada se amortizan con el tiempo. Sin embargo, en tiradas de menos de 50 placas, los costos fijos de los sistemas SPI superan los ahorros potenciales provenientes de menos defectos. Sin SPI, los operadores pueden acelerar los ciclos de creación de prototipos y reducir los costos, lo cual es especialmente crítico cuando se iteran diseños rápidamente en las fases de investigación y desarrollo.

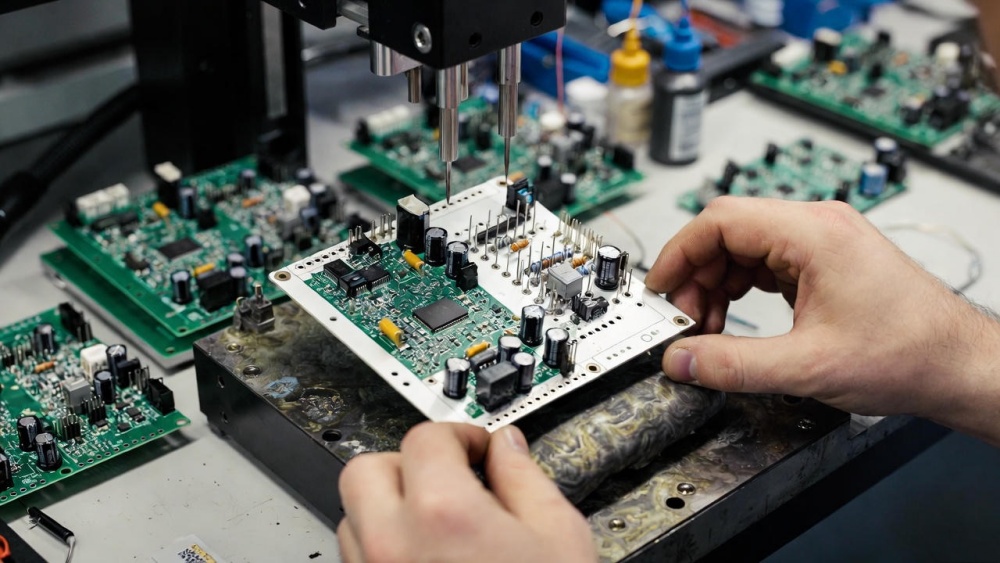

Las placas que dependen únicamente de componentes con orificios pasantes no requieren pasta de soldadura en absoluto. En su lugar, los componentes se insertan en orificios chapados y la soldadura se aplica mediante soldadura por ola o soldadura manual. Dado que no existe un proceso de impresión de pasta, no es necesario que SPI inspeccione el volumen o la alineación de la pasta. Estos tipos de placas se encuentran a menudo en diseños heredados o en aplicaciones de alta potencia donde la confiabilidad de las uniones de soldadura no depende tanto de la precisión de la pasta.
Para tableros híbridos que combinan tecnología de orificio pasante y montaje en superficie (SMT), donde solo se utilizan unos pocos componentes SMT, los métodos de dosificación manual de pasta o de pin-in-paste pueden ser suficientes. Estos diseños tienen una baja densidad de componentes, lo que minimiza el riesgo de formación de puentes o de pasta insuficiente. Los operadores pueden inspeccionar visualmente la pasta en las pocas almohadillas SMT antes de colocar los componentes, lo que hace que SPI sea innecesario.
Los diseños más antiguos que utilizan paquetes más grandes (como SOIC, 1206 y componentes más grandes) con un espaciado más amplio entre almohadillas suelen ser más indulgentes cuando se trata de pegar volumen y alineación. Estos diseños robustos rara vez experimentan defectos relacionados con la impresión, incluso cuando se ensamblan manualmente. En tales casos, el riesgo de errores debido a la impresión en pasta es mínimo, por lo que SPI no es esencial, incluso en producciones de bajo volumen.
La soldadura por ola se usa comúnmente en placas de doble cara donde los componentes SMT del lado inferior se sueldan después de colocar los componentes del lado superior. En este proceso, los puntos de pegamento mantienen los componentes en su lugar y la onda aplica soldadura fundida a las uniones. Dado que no se utiliza pasta de soldadura en la parte inferior, no es necesario que SPI inspeccione la pasta, ya que no se produce impresión de pasta.
La soldadura selectiva se utiliza para componentes que requieren una soldadura precisa, a menudo en placas de tecnología mixta con componentes de orificio pasante y SMT. En estas aplicaciones, la soldadura se aplica solo a uniones específicas utilizando miniondas o fuentes, evitando por completo la necesidad de imprimir pasta. Como resultado, SPI no es necesario para estas aplicaciones.
Para aplicaciones que requieren alta resistencia mecánica y confiabilidad, como en las industrias automotriz o aeroespacial, comúnmente se usan adhesivos conductores o conexiones a presión. Estos métodos no requieren soldadura en pasta y por lo tanto eliminan la necesidad de SPI. En estos casos, la fiabilidad de las uniones se asegura por otros medios, y el riesgo de defectos por variaciones de pasta es insignificante.

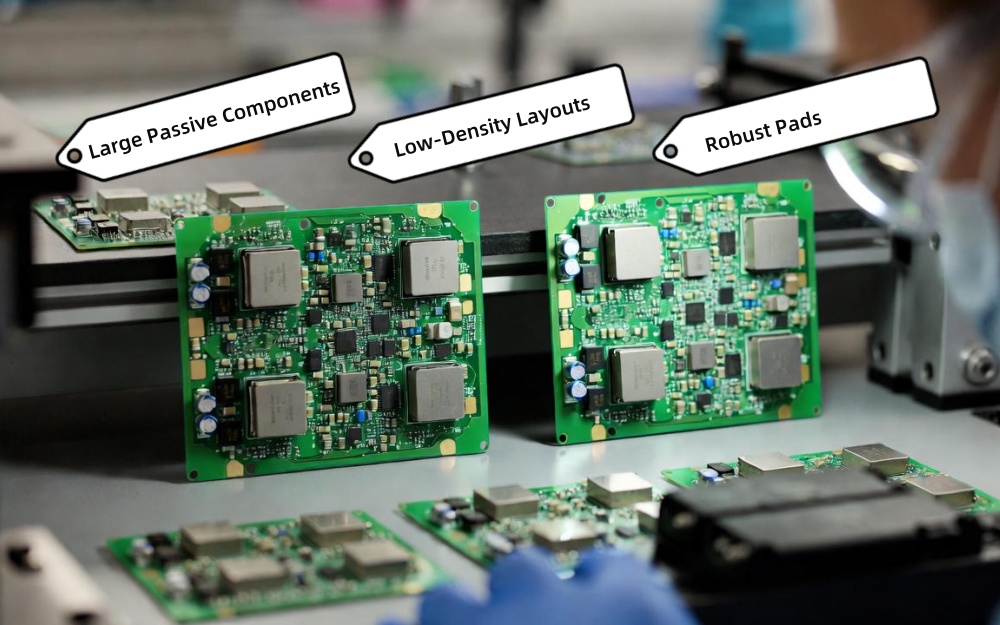

Los diseños que consisten principalmente en componentes pasivos grandes (1206 o más grandes) colocados sobre almohadillas anchas son inherentemente indulgentes cuando se trata de variaciones de pasta. La impresión manual o semiautomática generalmente no causa defectos importantes y es menos probable que los errores de alineación o volumen de pasta provoquen problemas funcionales. Esto hace que SPI sea innecesario para estos diseños, incluso en tiradas de bajo volumen.
Los tableros con baja densidad de componentes y almohadillas de gran tamaño ofrecen una amplia ventana de proceso para la pasta de impresión. Las variaciones menores en el volumen o la alineación de la pasta no suelen provocar aberturas ni cortocircuitos. Estos diseños son indulgentes y permiten un ensamblaje confiable sin la necesidad de SPI.
En placas más simples con componentes de baja densidad y almohadillas anchas, los operadores pueden inspeccionar visualmente la soldadura en pasta después de haberla aplicado. Las comprobaciones visuales ampliadas pueden detectar fácilmente defectos importantes, como pasta faltante o puentes graves. Las pruebas visuales o funcionales posteriores al reflujo pueden proporcionar una garantía final de que la placa funciona correctamente, haciendo que SPI sea innecesario.

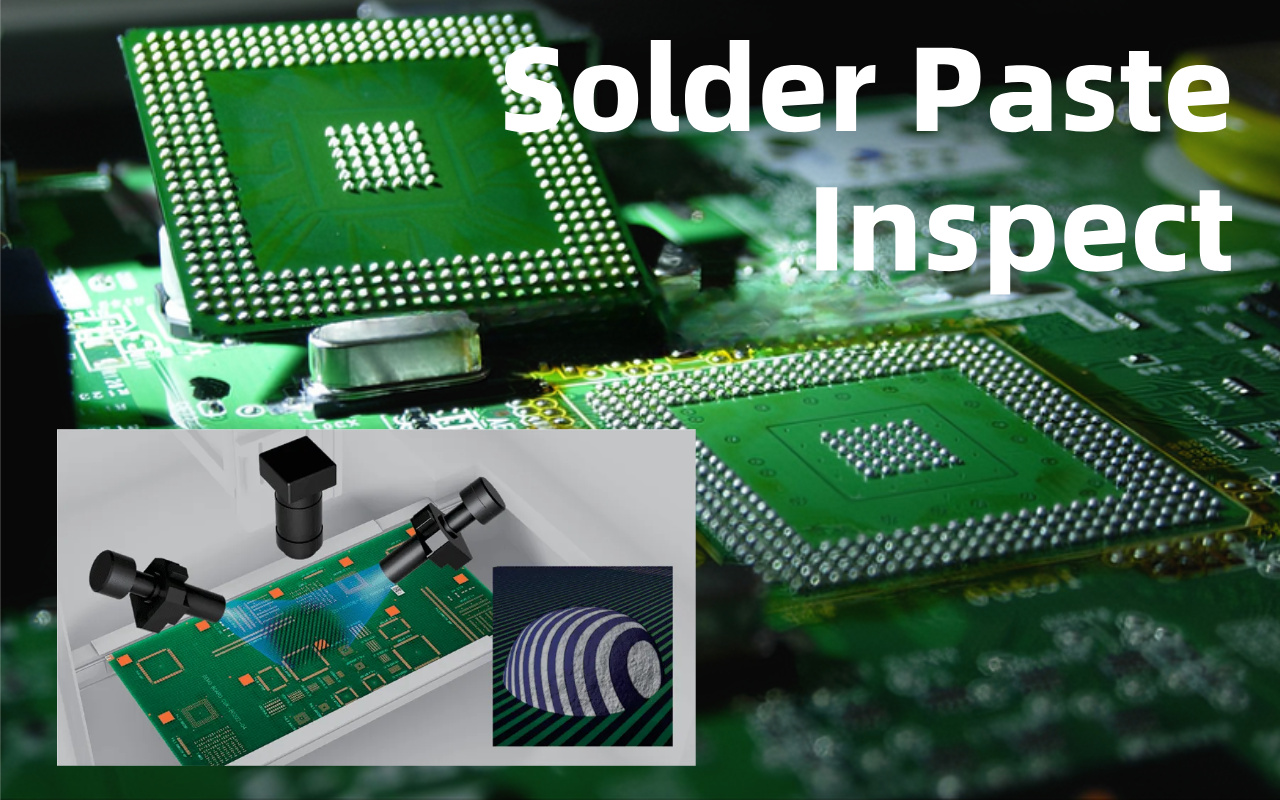

Si bien omitir SPI puede ser aceptable para ciertos diseños y volúmenes, conlleva el riesgo de que se produzcan defectos no detectados. Por ejemplo, un volumen de pasta insuficiente puede provocar uniones de soldadura débiles que pueden pasar las pruebas funcionales iniciales pero fallar más tarde bajo tensión. Los defectos ocultos, como la cabeza entre la almohada o los huecos, pueden no ser visibles a simple vista y solo pueden detectarse con mediciones 3D, que proporciona SPI.
Omitir SPI puede generar mayores riesgos de fallas latentes en las uniones de soldadura, especialmente en aplicaciones de alta confiabilidad como dispositivos médicos, productos aeroespaciales o automotrices. Incluso los riesgos más pequeños pueden comprometer el rendimiento a largo plazo de productos críticos. Para estos sectores, se recomienda SPI para garantizar que las uniones soldadas cumplan con los estándares de calidad requeridos.

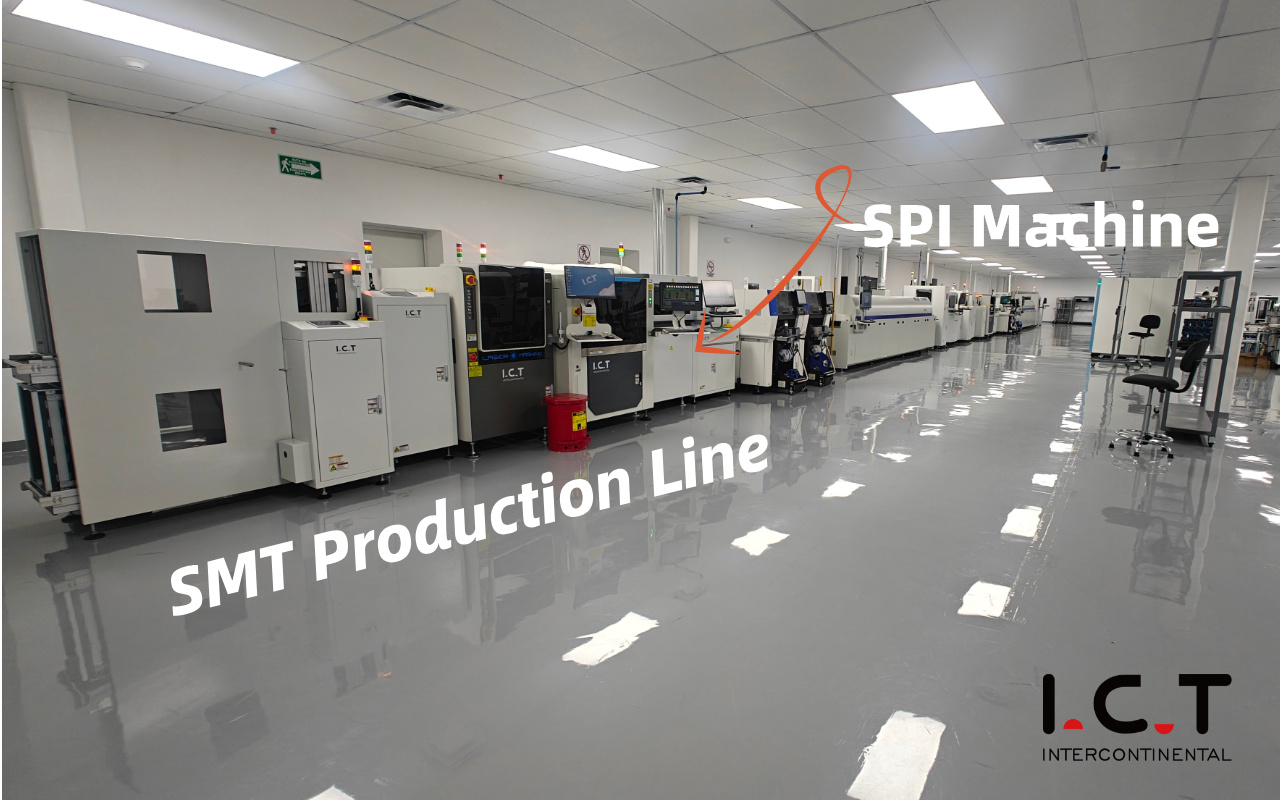

A medida que los diseños incorporan pasos de componentes más finos y densidades más altas, el riesgo de defectos relacionados con la pasta aumenta significativamente. Los datos de la industria muestran que entre el 60% y el 80% de los defectos SMT están relacionados con problemas de impresión de pasta. En diseños complejos, omitir SPI a menudo genera mayores tasas de defectos y un mayor retrabajo. Como resultado, SPI es esencial para garantizar la calidad y minimizar errores costosos, incluso en tiradas de menor volumen. Para obtener una guía completa sobre las máquinas SPI y su función en las líneas SMT, consulte nuestra Guía completa de máquinas SPI en la línea SMT.
En general, SPI es esencial para garantizar uniones de soldadura de alta calidad en la producción moderna de SMT. Sin embargo, hay varios escenarios en los que se puede omitir de forma segura, como la creación de prototipos de volumen ultra bajo, placas dominantes con orificios pasantes, procesos sin reflujo o diseños de paso grande extremadamente simples. Si bien omitir SPI puede reducir los costos y acelerar la producción en estos casos, también conlleva riesgos, incluido el potencial de defectos ocultos y problemas de confiabilidad a largo plazo. En la mayoría de los entornos de producción SMT modernos, especialmente aquellos que involucran diseños complejos, SPI es una herramienta valiosa que ayuda a mejorar los rendimientos y reducir el retrabajo.
Sí, pero rara vez. SPI es esencial para detectar problemas de volumen, altura y alineación de la pasta, que representan entre el 60 y el 80 % de los defectos de SMT. Sin embargo, a menudo se pueden producir placas con orificios pasantes puros, prototipos soldados a mano y diseños simples de paso grande sin SPI.
Si bien el volumen de producción es un factor, la complejidad del tablero es más importante. La creación de prototipos de bajo volumen a menudo omite SPI, pero la producción de volumen medio (50-500 placas) y de alto volumen (>500 placas) generalmente se beneficia de SPI, especialmente con componentes de paso fino.
Una mayor complejidad aumenta la probabilidad de defectos relacionados con el volumen y la alineación de la pasta. Los tableros de paso fino y de alta densidad requieren una aplicación precisa de la pasta, por lo que SPI es esencial. Los diseños simples y de paso grande tienen una tolerancia más amplia y, a menudo, pueden funcionar sin SPI.
La inspección manual puede detectar defectos graves como pasta faltante o puentes severos, pero no puede medir con precisión pequeñas variaciones en el volumen de pasta que pueden provocar fallas latentes. Para tiradas de bajo volumen, la inspección manual combinada con pruebas funcionales a menudo puede ser suficiente para aplicaciones no críticas.
Sí, las alternativas incluyen dispensación con jeringa con controles visuales, reflujo de alfiler en pasta, adhesivos conductores y altura de la primera pieza.
