En el acelerado mundo de fabricación SMT actual, una máquina de inspección de soldadura en pasta confiable puede marcar la diferencia entre una alta calidad PCB y un retrabajo costoso. Ya sea que esté ejecutando una pequeña línea de prototipos o una instalación de producción de gran volumen, comprender la tecnología SPI le ayudará a detectar defectos de soldadura en pasta de forma temprana, aumentar su rendimiento y ahorrar dinero. Esta guía lo guiará a través de todo, desde lo básico hasta la integración avanzada, para que pueda decidir si SPI se adapta a su configuración.
La inspección de soldadura en pasta, o SPI, es un paso clave en la tecnología de montaje en superficie (SMT) donde una máquina verifica la soldadura en pasta impresa en un PCB antes de colocar los componentes. Piense en la soldadura en pasta como el pegamento que mantiene en su lugar piezas pequeñas como resistencias y chips durante la soldadura. Si hay demasiada pasta, muy poca o en el lugar equivocado, puede causar grandes problemas más adelante, como cortocircuitos o conexiones débiles.
Una máquina SPI utiliza cámaras y luces para escanear el tablero y medir la pasta. Busca problemas que el ojo humano podría pasar por alto, especialmente en tableros pequeños con almohadillas diminutas. Sin SPI, muchos defectos pasan desapercibidos hasta las pruebas finales, perdiendo tiempo y materiales. Según informes de la industria, hasta el 70% de los defectos SMT comienzan con una mala impresión de soldadura en pasta. Por eso SPI es como un sistema de alerta temprana para su línea de producción.
En una línea típica SMT, SPI viene justo después de la impresora de soldadura en pasta y antes de la máquina de recogida y colocación. Así es como encaja:
Primero, la impresora aplica soldadura en pasta al PCB a través de una plantilla. Luego, la máquina SPI lo inspecciona inmediatamente. Si todo se ve bien, la placa se mueve a la ubicación donde se agregan los componentes. De lo contrario, la máquina lo marca para su limpieza o reimpresión.
Esta posición es crucial porque solucionar los problemas de pasta temprano es mucho más fácil que después de la soldadura por reflujo. En las líneas de alta velocidad, SPI corre en línea sin ralentizar mucho las cosas. Para configuraciones más pequeñas, SPI sin conexión le permite verificar los tableros en lotes. De cualquier manera, evita que las tablas defectuosas lleguen más lejos, ahorrándole costosos desechos.
Saltarse SPI puede parecer una forma de reducir costos, pero a menudo resulta contraproducente. Los datos de la industria muestran que sin SPI, los defectos en las uniones soldadas pueden representar entre el 60% y el 80% del total de fallas SMT. Cada placa defectuosa podría costar entre 10 y 50 dólares en retrabajo, sin contar el tiempo de producción perdido.
Por ejemplo, en la fabricación de automóviles o productos médicos PCB, una sola junta de soldadura defectuosa podría provocar retiradas de productos que costarían miles de dólares. Un estudio realizado por IPC, la asociación de la industria electrónica, encontró que las líneas con SPI tienen tasas de defectos un 50% más bajas que las que no lo tienen. En un año, eso supone grandes ahorros. Si su línea produce 10.000 tableros al mes, incluso una mejora del rendimiento del 1% podría ahorrarle $10.000 o más.

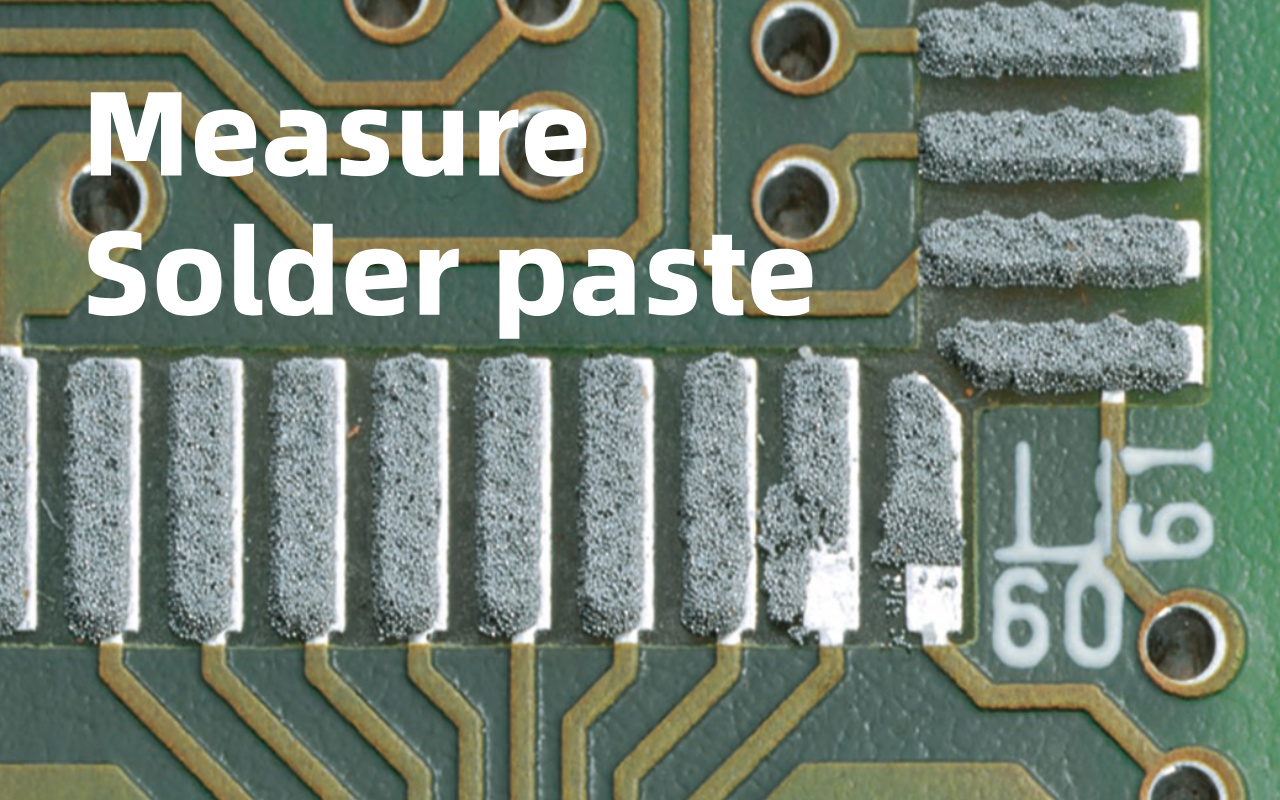

En esencia, una máquina SPI funciona como un escáner súper preciso. Utiliza luz y cámaras para crear un mapa 3D de la pasta de soldadura en su PCB. El principio fundamental se llama perfilometría de cambio de fase, donde la máquina proyecta patrones de luz en el tablero y mide cómo se distorsionan sobre los depósitos de pasta.
Esta luz rebota en la cámara y el software calcula la altura, el ancho y la forma de cada punto de pegado. Es similar a cómo el Face ID de tu teléfono mapea tus características, pero con pequeñas manchas de soldadura. La máquina compara estos datos con sus especificaciones de diseño y marca cualquier cosa que esté fuera de tolerancia.
SPI no solo toma fotografías; Mide cosas específicas para asegurar una buena soldadura:
- Altura: Qué altura tiene la pasta. Demasiado bajo significa articulaciones débiles; demasiado alto puede causar puentes.
- Área: La extensión de la pasta sobre la almohadilla. Debe cubrir el 80-100% sin desbordarse.
- Volumen: La cantidad total de pasta. Esto es crucial para lograr uniones consistentes: apunte a una variación de ±10 %.
- Desplazamiento: si la pasta se desplaza desde el centro de la almohadilla. Incluso una diferencia de 50 micras puede provocar un desprendimiento.
Algunas máquinas también comprueban si hay defectos de forma, como picos o valles, en la pasta. Estas medidas se realizan en micras, más finas que un cabello humano, lo que garantiza la precisión de los pequeños componentes modernos.
Cuando ejecutas un tablero a través de SPI, esto es lo que sucede:
1. El transportador mueve el PCB a su posición.
2. La máquina escanea el tablero proyectando patrones de luz.
3. Las cámaras capturan imágenes desde múltiples ángulos.
4. El software crea un modelo 3D y analiza cada plataforma.
5. Los resultados se muestran en la pantalla: verde para bien, rojo para mal, con detalles sobre lo que está mal.
6. Si es bueno, el tablero sigue adelante; de lo contrario, es posible que se limpie automáticamente o le avise.
En la pantalla, verás vistas coloridas en 3D de la pasta, como un mapa topográfico. Es fácil detectar problemas y ajustar la configuración de su impresora de inmediato.

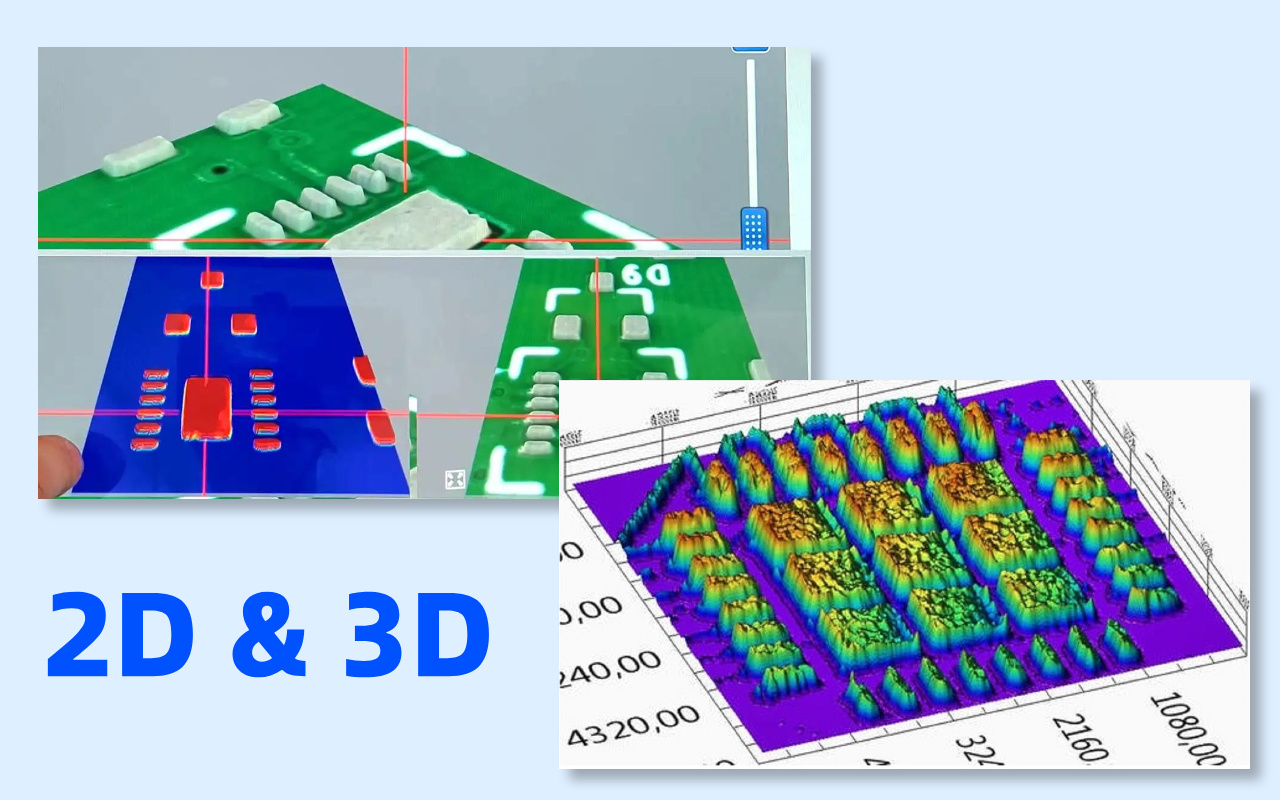

2D SPI utiliza cámaras básicas para ver la vista superior de la soldadura en pasta. Mide el área y la posición, pero no puede determinar la altura ni el volumen con precisión. Es como juzgar si un pastel está cocido solo por su apariencia: es posible que te lo pierdas si está poco cocido por dentro.
Las limitaciones incluyen defectos de altura faltantes, falsas alarmas de sombras y velocidades más lentas en tableros complejos. Para PCBs simples con pads grandes, el 2D podría funcionar, pero para la electrónica moderna, a menudo no es suficiente. Los precios comienzan alrededor de $ 30,000, pero obtienes lo que pagas con precisión.
3D SPI agrega medición de profundidad mediante láseres o luz estructurada, brindando una imagen completa del volumen y la forma de la pasta. Detecta más defectos, como un volumen insuficiente que se ve bien desde arriba.
Ventajas: Mayor precisión (hasta 0,67 micrones), menos llamadas falsas y mejores datos para ajustes de procesos. Es esencial para piezas de paso fino como los chips 01005. Si bien es más caro (más de 80 000 dólares), se amortiza con mayores rendimientos. La mayoría de las principales fábricas utilizan 3D ahora.
Aquí hay una comparación rápida:
| Característica | 2D SPI | 3D SPI |
|---|---|---|
| Exactitud | Bueno para el área (10-20um) | Excelente para volumen/altura (1-5um) |
| Velocidad | Rápido (0,5-1 s/FOV) | Más rápido en máquinas modernas (0,35 s/FOV) |
| Tasa de llamadas falsas | Mayor (5-10%) | Menor (1-3%) |
| Mejor para | tableros simples | Complejo, alta confiabilidad |
Elija según su complejidad y presupuesto PCB.

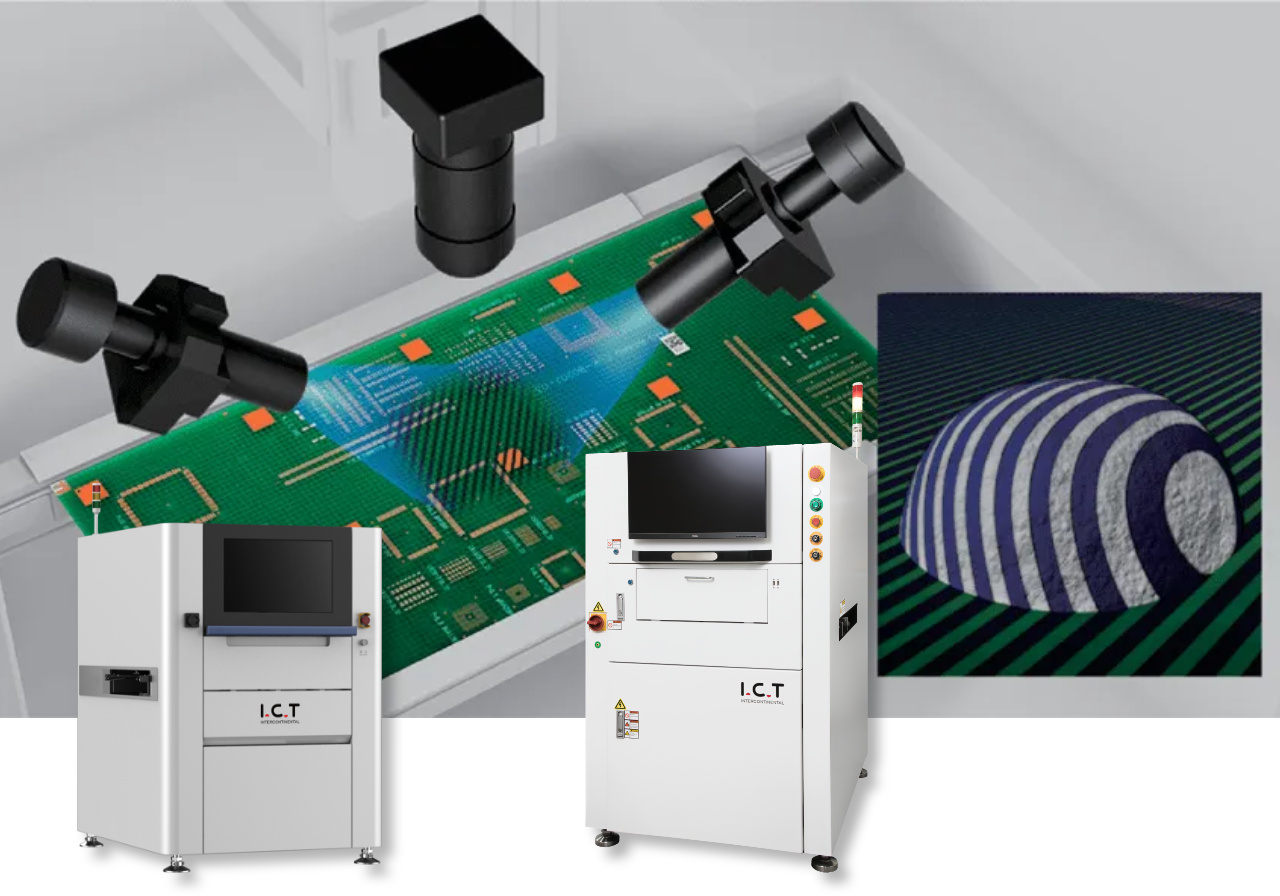

Los informes de la industria muestran que los problemas de soldadura en pasta causan hasta el 30% de todos los defectos en el ensamblaje PCB. Sin SPI, estos problemas a menudo pasan desapercibidos hasta etapas posteriores, lo que genera más fallas. Pero cuando se agrega SPI, se pueden reducir los defectos previos al reflujo hasta en un 70 %, según los estudios SMTA.
Esto significa menos uniones de soldadura defectuosas en general, y algunas fábricas vieron una caída del 60-80% en los problemas de soldadura. Por ejemplo, un informe de Global SMT dice que casi el 30% de los PCBA defectos provienen de una pasta de soldadura deficiente y SPI los detiene temprano. En líneas de gran volumen, esta reducción puede aumentar el rendimiento general del 90 % al 98 % o más.
Piénselo: si su línea fabrica 10.000 tableros al mes, reducir los defectos en un 60 % podría evitar que cientos de tableros se desechen. Además, SPI le brinda datos para solucionar problemas de impresión rápidamente, evitando que se repitan errores. Con el tiempo, esto conduce a una producción más consistente y a clientes más felices. Recuerde, estas cifras provienen de datos reales de la industria, por lo que SPI no es sólo algo agradable de tener, sino que es una inversión inteligente para obtener una mejor calidad.
En una fábrica que fabricaba piezas de teléfonos, antes del SPI, tenían una tasa de retrabajo del 5 % debido a problemas de soldadura. Después de agregar SPI, los defectos se redujeron a menos del 1%, ahorrando $200,000 en solo seis meses.
Esto sucedió porque SPI detectó los problemas de volumen de pasta temprano, antes de que se convirtieran en juntas difíciles de arreglar. Otro ejemplo de un fabricante PCB: su rendimiento en la primera pasada se estancó en el 80 %, con muchos errores de impresión.
Una vez que implementaron SPI, el rendimiento saltó al 95 % y redujeron el desperdicio en un 50 %. Usaron los datos de la máquina para modificar la configuración de su impresora, como ajustar la presión y la velocidad. En un estudio de Circuit Insight, una empresa observó una reducción del 70 % en los defectos después de SPI, pasando de puentes frecuentes a casi ninguno.
Para un fabricante de dispositivos médicos, SPI ayudó a cumplir estrictas normas de calidad, reduciendo las fallas del 2 % al 0,5 %. Estos casos muestran cómo SPI se amortiza rápidamente, a menudo en menos de un año. Si su fábrica enfrenta problemas similares, una prueba simple podría mostrar grandes mejoras de inmediato.
Más allá de menos defectos, SPI reduce el retrabajo, que puede costar entre 5 y 20 dólares por placa en tiempo y materiales. Al detectar los problemas a tiempo, evita retirar las tablas de la línea más tarde, lo que ahorra horas de mano de obra.
Esto conduce a un mayor rendimiento en la primera pasada, lo que significa que más tablas pasan en el primer intento sin correcciones. Por ejemplo, las fábricas informan que los rendimientos aumentan del 90% al 98%, lo que significa menos desperdicio y una producción más rápida. SPI también te brinda datos reales, como tendencias del volumen de pegado, para que puedas prevenir problemas antes de que comiencen.
En un mes, esto podría ahorrar miles de dólares sólo en costes de chatarra. Además, una mejor calidad significa menos devoluciones de los clientes, lo que fortalece su reputación. Los beneficios ocultos incluyen menos tiempo de inactividad, ya que su equipo dedica menos tiempo a solucionar problemas.
A largo plazo, SPI ayuda a que toda su línea funcione de manera más fluida y eficiente. Es como tener un par de ojos extra que se amortiza con los ahorros.

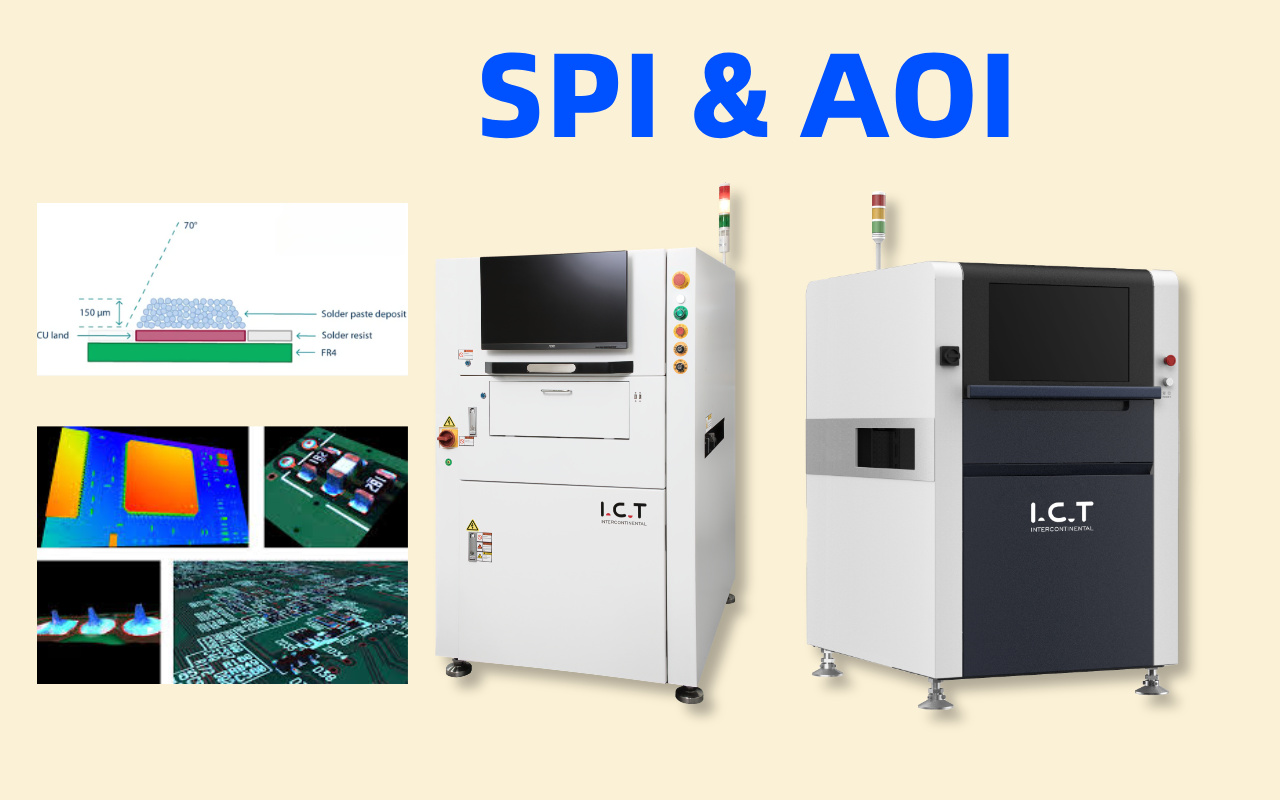

SPI analiza la soldadura en pasta antes de colocar las piezas, por lo que detecta problemas como muy poca pasta que podría causar uniones abiertas más adelante. AOI inspección La máquina no puede ver debajo de los componentes, por lo que pasa por alto estos problemas de pegado ocultos.
Por ejemplo, si el volumen de pasta tiene un desvío del 20 %, SPI lo señala de inmediato, pero AOI solo ve la soldadura defectuosa después de calentarla. SPI también comprueba la altura y la forma, evitando puentes o puntos débiles que AOI podrían pasar por alto.
En tableros de paso fino, SPI captura compensaciones tan pequeñas como 50 micrones, que AOI no puede detectar el pre-reflujo. Esta captura temprana le evita costosas reparaciones en el futuro. Los estudios muestran que SPI maneja entre el 60% y el 70% de los defectos de impresión que AOI nunca ve.
Sin SPI, muchos problemas pasan a la prueba final. Entonces, si pegar es su punto débil, SPI es clave para detenerlos primero. En general, SPI se centra en la prevención, mientras que AOI se centra más en comprobar el resultado final.
AOI inspecciona después de colocar y soldar las piezas, por lo que encuentra componentes faltantes que SPI no puede ver ya que solo mira la pasta. Por ejemplo, si un chip está al revés o tiene la polaridad incorrecta, AOI lo atrapa fácilmente. SPI pasa por alto problemas posteriores a la impresión, como piezas desplazadas durante la colocación.
AOI también detecta rayones en la superficie o errores dimensionales en el tablero terminado. En la soldadura, AOI detecta puentes o soldadura insuficiente después del reflujo, lo que SPI no puede predecir completamente. Cosas como el desecho, donde las partes se mantienen firmes, son el punto fuerte de AOI.
Los datos muestran que AOI cubre el 50% de los defectos de ensamblaje que ocurren después del pegado. Sin AOI, es posible que envíes placas con defectos visibles. Por lo tanto, AOI es excelente para comprobaciones finales, mientras que SPI es para correcciones tempranas de pegado. Juntos cubren todo el proceso.
Para líneas de gran volumen que fabrican más de 10 000 tableros por día, utilice SPI y AOI en línea para realizar comprobaciones en tiempo real. Esto mantiene bajos los defectos y cumple con estrictos objetivos de PPM. Comience con SPI después de imprimir para arreglar el pegado, luego AOI después del reflujo para el ensamblaje final.
En configuraciones de volumen medio, como entre 1000 y 5000 placas, pruebe SPI sin conexión con AOI en línea para ahorrar costos. De esta manera, verifica el pegado por lotes pero detecta problemas de ubicación sobre la marcha. Para líneas de prototipos o de bajo volumen de menos de 500 tableros, comience con solo SPI si el problema principal es el pegado, y agregue AOI más adelante si es necesario.
Consejo de presupuesto: si el dinero es escaso, priorice SPI, ya que detiene el 60 % de los defectos antes de tiempo. Intégrelos con software inteligente para compartir datos, optimizando toda la línea. Los estudios muestran que el uso de ambos aumenta el rendimiento entre un 15 y un 20 % con respecto a uno solo. Ajuste según su complejidad PCB; más complejo significa que ambos son esenciales. Esta combinación garantiza la calidad sin ralentizar la producción.

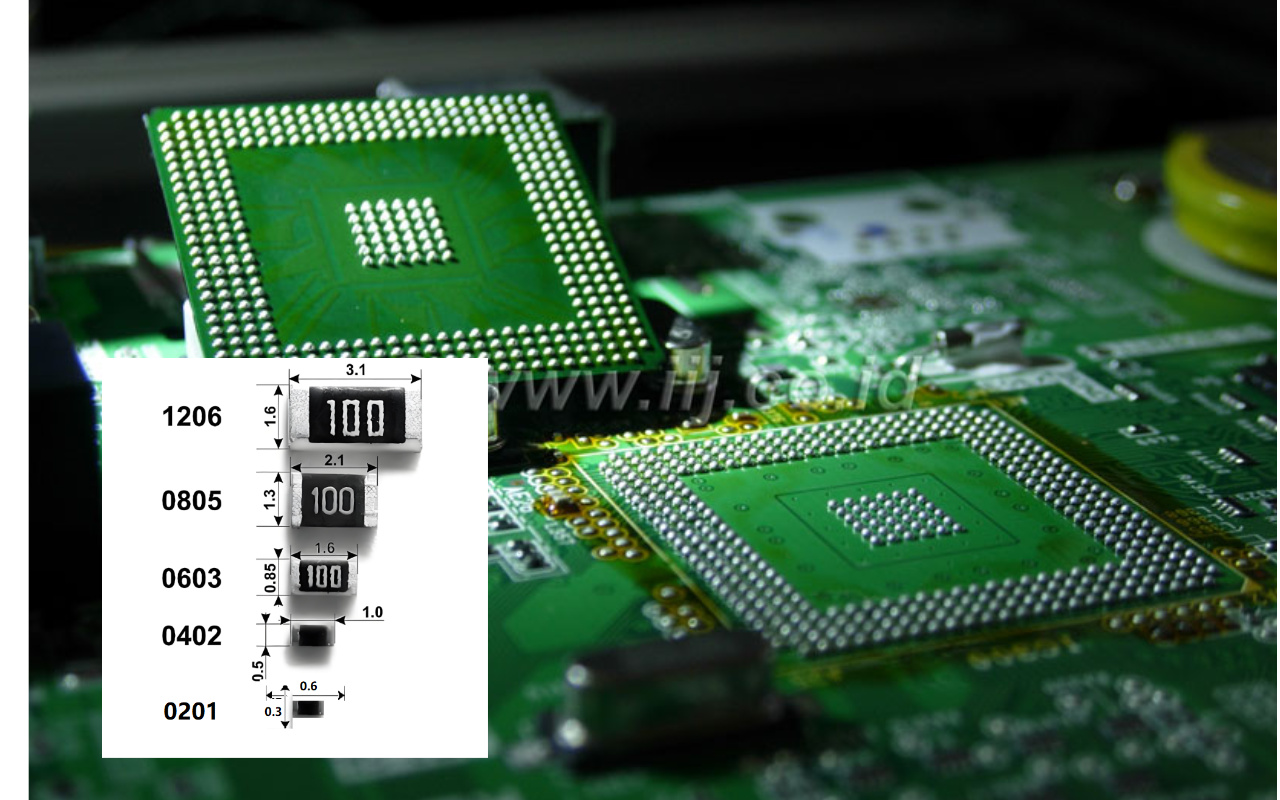

Si su PCB utiliza piezas muy pequeñas como resistencias 01005, condensadores 0201 o chips BGA de paso de 0,3 mm, debe tener SPI. Estas diminutas almohadillas tienen solo entre 0,15 y 0,25 mm de ancho, por lo que incluso un desplazamiento de 30 micras o un error de volumen del 10 % pueden provocar juntas abiertas o cortocircuitos.
Los ojos humanos y las simples cámaras de impresión 2D no pueden detectar errores tan pequeños de forma fiable. Un ejemplo real de fábrica: una empresa que fabricaba módulos 5G solía obtener un 8 % de juntas abiertas en 0201 piezas; después de agregar 3D SPI, esa cifra cayó al 0,3 %.
Con paso fino, el volumen de soldadura en pasta debe permanecer dentro de ±10 %, y solo 3D SPI puede medir eso con precisión en todo momento. Si va a pasar a paquetes más pequeños para ahorrar espacio o agregar más funciones, SPI deja de ser negociable.
Sin él, su rendimiento disminuirá rápidamente y será imposible volver a trabajar en piezas tan pequeñas. En resumen, cuanto más pequeño sea el componente, mayor será la necesidad de SPI.
Los productos para automóviles, dispositivos médicos y aviones deben funcionar perfectamente porque una falla puede dañar a las personas o costar millones. Estándares como IATF 16949 (automotriz) e ISO 13485 (médico) requieren una trazabilidad completa del proceso y tasas de defectos muy bajas, a menudo por debajo de 50 PPM.
SPI le brinda datos exactos de volumen, altura y posición para cada almohadilla, para que pueda demostrar a los auditores que la impresión fue correcta. Un proveedor automotriz de nivel 1 redujo los retornos de campo de 1200 PPM a 80 PPM simplemente agregando SPI y retroalimentación de circuito cerrado a la impresora.
En marcapasos médicos o aviónica aeroespacial, incluso una sola junta de soldadura en frío es inaceptable. SPI también crea un registro digital de cada tablero, que es necesario para la trazabilidad del lote. Si su cliente solicita un CpK > 1,67 en el volumen de soldadura en pasta, solo SPI puede entregar esos datos. En pocas palabras: cuando la seguridad y la certificación están en juego, saltarse SPI no es una opción.
Cuando su fábrica produce más de 5 000 a 10 000 placas por día y su cliente quiere menos de 500 PPM (o incluso 100 PPM), las comprobaciones manuales o la inspección 2D incorporada en la impresora simplemente no pueden seguir el ritmo.
A esa velocidad, una mala impresión puede crear cientos de placas defectuosas en minutos. SPI inspecciona cada placa en 0,35 a 0,5 segundos y detiene automáticamente la línea o desvía las placas defectuosas.
Un gran ODM de teléfonos inteligentes informó que agregar SPI redujo sus escapes relacionados con la impresión de 1800 PPM a menos de 200 PPM mientras procesaba 120 000 placas por día. La máquina también envía datos en tiempo real a la impresora para corregir automáticamente la alineación y la presión de la plantilla.
En líneas de gran volumen, el costo de una hora de retrabajo puede pagar fácilmente una máquina SPI completa. Si está persiguiendo niveles de PPM de un solo dígito, SPI es la única forma realista de llegar allí de manera consistente.
Usted sabe que necesita SPI cuando ve estas señales de advertencia: rendimiento de la primera pasada estancado por debajo del 96-97 % durante meses, la mayoría de los defectos se deben a un exceso o insuficiencia de pasta de soldadura, puentes frecuentes o uniones abiertas en piezas de paso fino, operadores de impresoras que pasan horas realizando comprobaciones 2D manuales, alto costo de retrabajo después del reflujo, quejas de los clientes sobre juntas frías o fallas en el campo, CpK en el volumen de pasta por debajo de 1,33 o su ingeniero de procesos dice 'hemos ajustado la impresora hasta donde pueda llegar.'
Cuando esto sucede, ha alcanzado el límite natural de un proceso de impresión exclusiva. Agregar SPI generalmente genera un aumento inmediato en el rendimiento del 3 % al 8 % y le permite llevar el proceso mucho más lejos. Muchas fábricas sólo se dan cuenta de esto después de un gran incidente de calidad. No espere a eso: mire su diagrama de Pareto de defectos; Si la impresión siempre está entre los tres primeros, es hora de SPI.

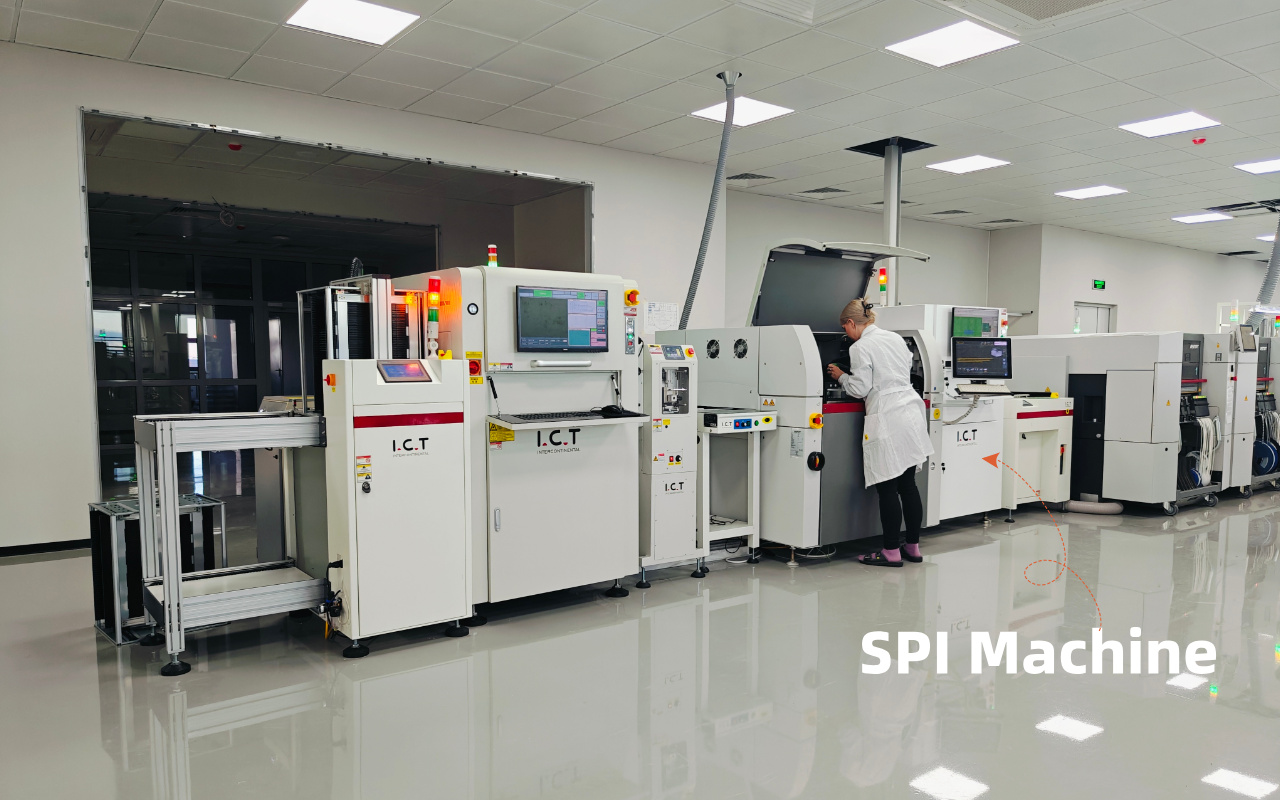

Si sus placas son para juguetes, LED iluminación, fuentes de alimentación o electrodomésticos con un paso de componente de 0,8 mm, 1,27 mm o mayor (como SOIC, resistencias 1206, conectores grandes), los defectos de impresión son fáciles de ver a simple vista o con un microscopio barato.
Estos pads grandes perdonan pequeños errores de volumen, por lo que incluso una variación de pasta de ±30 % generalmente se suelda bien. Muchas fábricas que fabrican tableros simples de doble cara con orificio pasante + algunas piezas SMD funcionan perfectamente durante años utilizando solo una buena impresora con alineación de visión automática y limpieza regular de la plantilla.
El retrabajo es simple y económico en estas placas. Siempre que su tasa de defectos se mantenga por debajo del 1-2 % y los clientes estén contentos, puede omitir el SPI dedicado y ahorrar la inversión de $80 000 a $150 000. Simplemente mantenga un buen mantenimiento de la impresora y capacite bien a los operadores; eso suele ser suficiente para productos de bajo costo y de gran tamaño.
Cuando se producen menos de 500 a 1 000 placas por semana (lo cual es común en prototipos, controles industriales de lotes pequeños o pedidos personalizados), el costo de una máquina SPI es difícil de justificar. Un SPI cuesta lo mismo que entre 6 y 18 meses de salario de un ingeniero.
En talleres de bajo volumen, los ingenieros pueden revisar manualmente cada placa bajo un microscopio después de imprimir, limpiar las defectuosas y volver a imprimir si es necesario. Esto sólo lleva unos minutos adicionales por tablero. Muchos departamentos NPI (introducción de nuevos productos) funcionan con éxito de esta manera durante años.
El riesgo es bajo porque el costo total de la chatarra es pequeño incluso si fallan algunas tablas. Una vez que el producto pase a un volumen medio o alto, puede agregar SPI más tarde. Para prototipos puros o líneas de muy bajo volumen, la inspección humana más una buena impresora seguirá siendo la opción más económica en 2025.
En lugar de comprar SPI, puede obtener resultados sorprendentemente buenos con estos métodos más económicos:
-Utilice una impresora moderna con APC (corrección automática de posición) potente y visión 2D integrada; muchas impresoras DEK, GKG o I.C.T pueden corregir automáticamente la posición de la plantilla con un margen de entre 10 y 15 μm;
-Limpie la parte inferior de la plantilla cada 5 a 10 tablas para evitar el exceso de pasta; realice comprobaciones 2D manuales periódicas con un microscopio USB económico (entre 200 y 500 dólares);
-Imprimir un tablero de prueba al comienzo de cada turno y medir algunas almohadillas con un medidor de altura láser de bajo costo;
-Mantenga registros detallados de la impresora y ajuste la presión/velocidad de la escobilla de goma según los gráficos de tendencias.
Las fábricas que fabrican tableros simples informan tasas de defectos inferiores al 1 % utilizando únicamente estos pasos. El costo adicional total es inferior a $5 000 en lugar de $100 000+ para SPI. Estas alternativas funcionan perfectamente hasta que alcanzas los límites descritos en el capítulo 6; entonces es hora de actualizar.

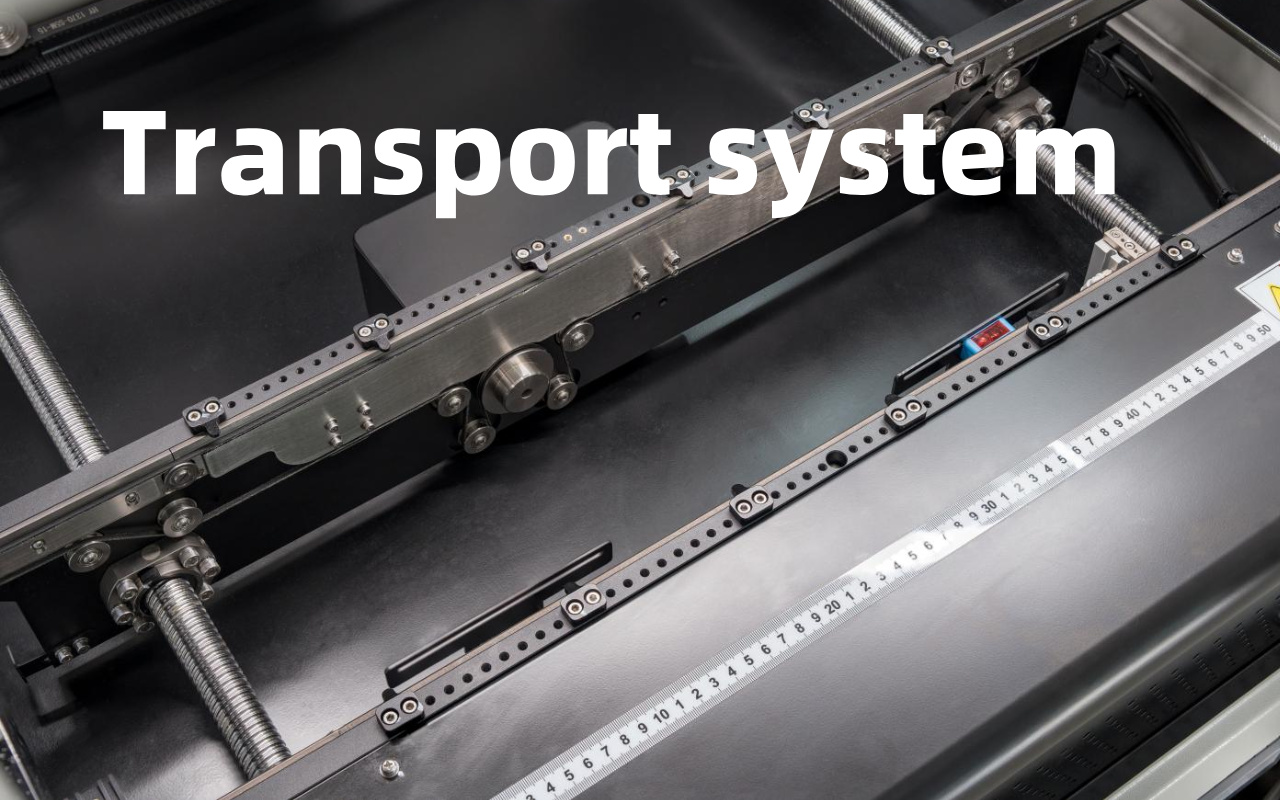

I.C.T ofrece actualmente varios modelos SPI 3D en línea para adaptarse a diferentes necesidades de producción. Las más populares son la serie estándar I.C.T-S510 de un solo carril (placas de 60 × 50 mm a 510 × 510 mm), la I.C.T-S1200 mejorada que maneja paneles extragrandes de hasta 1200 × 550 mm y la I.C.T-S510D de doble carril de alta velocidad que permite que dos impresoras alimenten una SPI a la vez. al mismo tiempo.
Todos los modelos comparten la misma tecnología central de medición 3D, pero difieren en el tamaño de la placa, las líneas transportadoras y el rendimiento. Para la mayoría de los clientes que comienzan su primer SPI, el S510 o el S1200 son la mejor opción porque son fáciles de instalar y cubren el 95 % de los tamaños comunes de PCB.
Si ya utiliza dos impresoras y desea ahorrar espacio, la S510D de doble carril puede aumentar la capacidad de inspección en casi un 100 % sin tener que comprar una segunda máquina. Cada modelo viene de serie con ajuste automático del ancho del transportador, por lo que cambiar productos toma solo unos segundos.

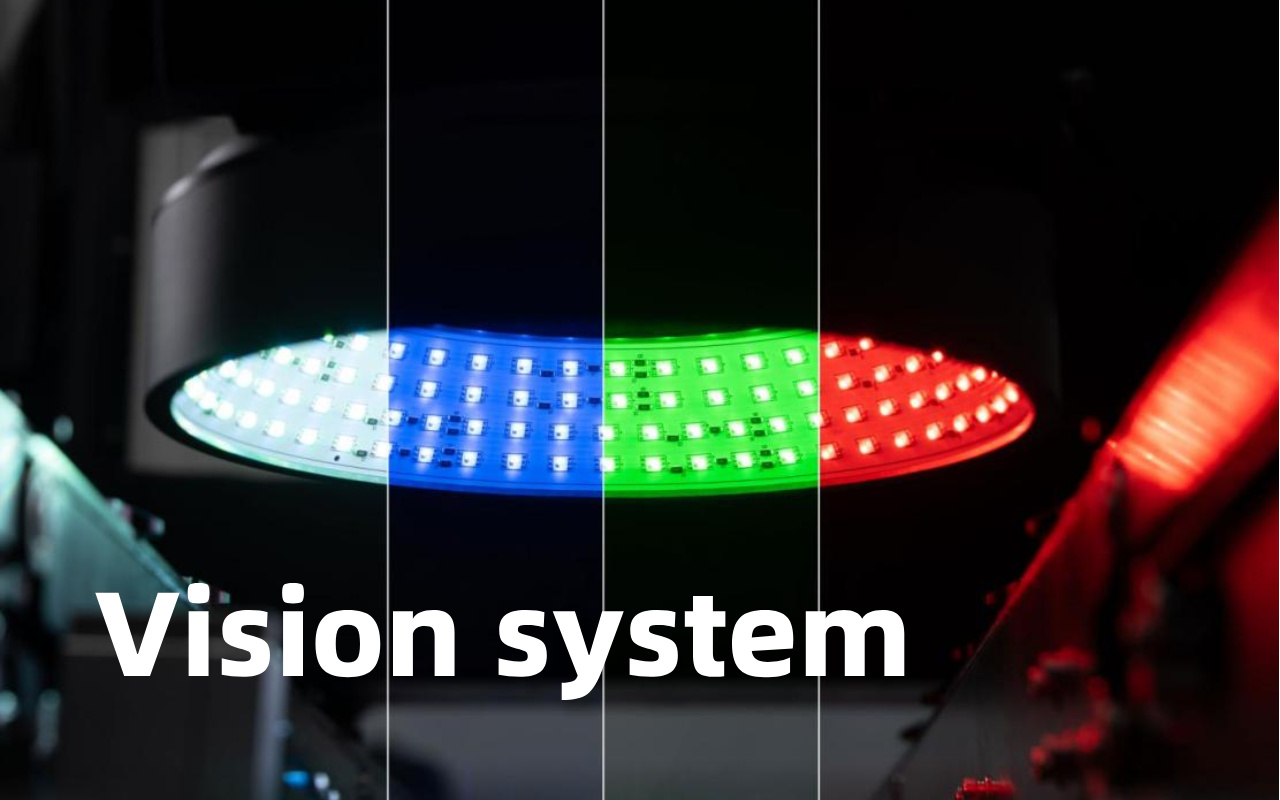

I.C.T 3D SPI elimina por completo los problemas de sombras y reflejos aleatorios que afectan a las máquinas más antiguas.
Para ello, proyecta franjas muaré programables en blanco y negro desde múltiples direcciones y utiliza una lente telecéntrica profesional, de modo que incluso los sustratos de pasta de soldadura brillante o PCB oscuros brindan imágenes perfectas en todo momento.
La cámara estándar tiene 5 millones de píxeles con una precisión de medición real de 0,67 μm; Está disponible una cámara opcional de 12 millones de píxeles para trabajos de paso ultrafino por debajo de 0,3 mm.
El tiempo de ciclo es de sólo 0,35 a 0,5 segundos por campo de visión, lo que significa que la máquina sigue fácilmente el ritmo de las impresoras modernas de alta velocidad que funcionan de 8 a 12 segundos por placa. La proyección 3D multidireccional también significa casi cero llamadas falsas causadas por sombras de componentes o paredes de apertura de plantilla.
En el uso diario, los operadores reportan tasas de falsas alarmas inferiores al 1 %, lo que ahorra una enorme cantidad de tiempo de revisión en comparación con el 5-10 % en las máquinas normales.

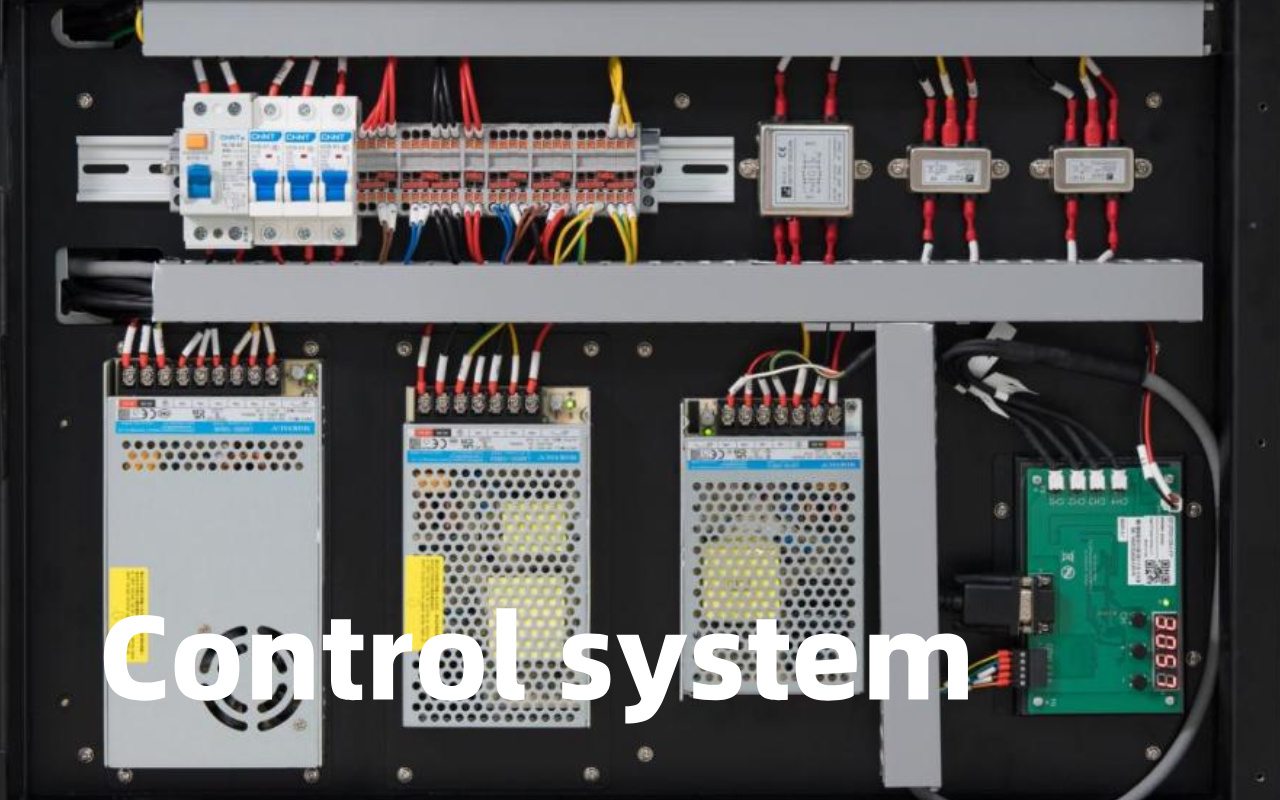

Tienes dos formas sencillas de programar una nueva placa.
Primero, importe los archivos Gerber u ODB++ directamente: el software crea automáticamente el programa de inspección en 5 a 10 minutos.
En segundo lugar, si no tiene datos de Gerber, simplemente escanee un tablero dorado y la máquina aprenderá las posiciones y tolerancias correctas de las almohadillas con un solo clic.
Ambos métodos admiten la programación fuera de línea, por lo que nunca se detendrá la línea mientras enseña un nuevo producto. La interfaz de usuario está dividida en nivel de operador (vista simple de aprobación/fallo) y nivel de ingeniero (análisis de datos completo y ajuste de parámetros), de modo que los nuevos trabajadores puedan ejecutarla de forma segura desde el primer día mientras los ingenieros experimentados siguen obteniendo todas las estadísticas detalladas que necesitan.
Los gráficos SPC en tiempo real, los gráficos de tendencias de volumen/altura/área y los mapas de calor de defectos están integrados y se actualizan automáticamente.

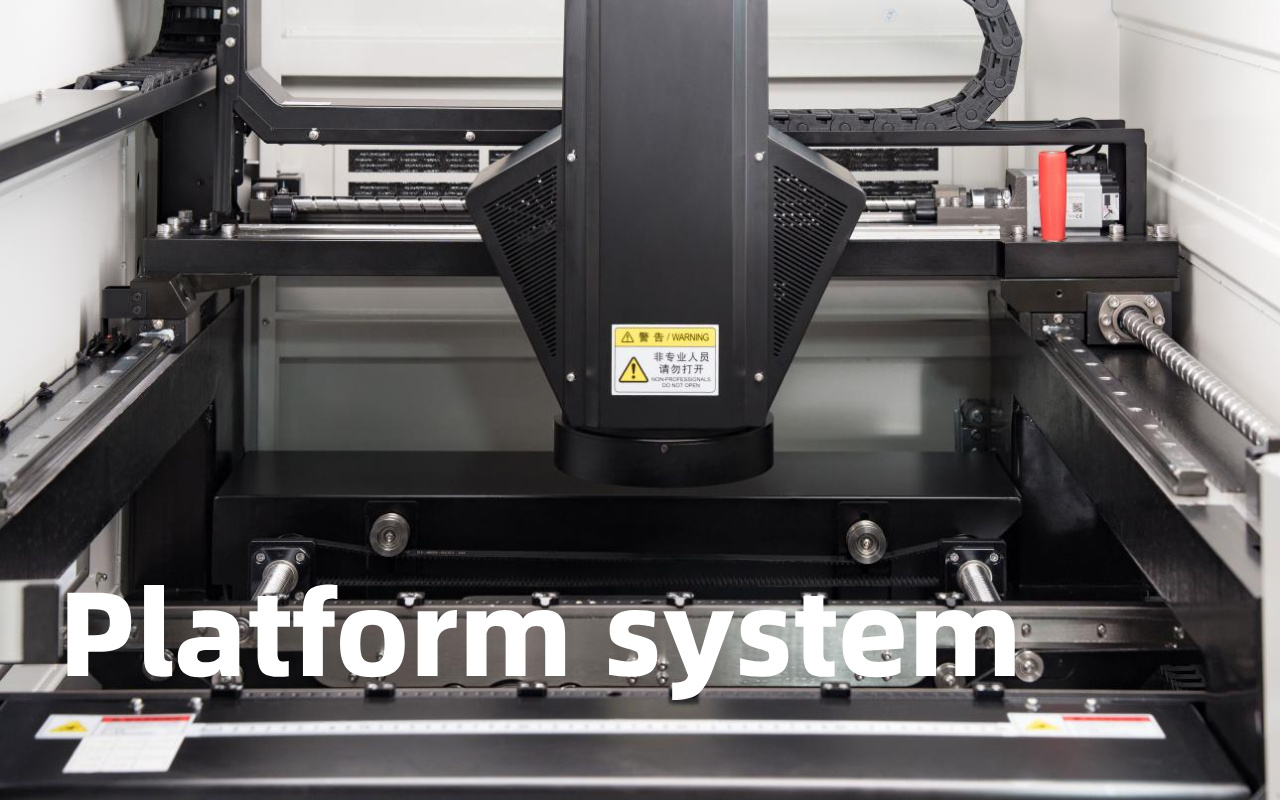

Toda la máquina utiliza una estructura de suspensión de puente en arco con ejes X/Y impulsados por servomotores independientes de alta precisión y rieles lineales, exactamente el mismo diseño utilizado en las máquinas de recogida y colocación de alta gama.
La base es un bastidor pesado de fundición de una sola pieza que pesa más de 800 kg, por lo que la vibración es casi nula incluso cuando la línea funciona a máxima velocidad. El posicionamiento deslizante utiliza un tornillo de bolas + un servomotor para mantener la cámara perfectamente estable antes y después del movimiento.
Todas las piezas móviles están protegidas por cadenas portacables flexibles de tanque cerrado, de modo que las partículas de polvo y pasta de soldadura nunca ingresan al sistema de movimiento. Estas opciones mecánicas dan a I.C.T SPI una repetibilidad superior a 1 μm durante años de funcionamiento 7 × 24.
Muchos clientes informan que después de tres años todavía pasan la calibración de fábrica con la placa de vidrio original, sin necesidad de costosos contratos de servicio anuales.
Cada I.C.T SPI viene de serie con ajuste automático del ancho del transportador, interfaz de lector de códigos de barras, retroalimentación de circuito cerrado para la mayoría de las marcas de impresoras (DEK, GKG, Panasonic, Yamaha, Fuji, etc.), paquete SPC completo y buffer de placa NG.
Las opciones populares incluyen una cámara de 12 M píxeles para componentes 01005, transportador de doble carril para el modelo S510D, torre de iluminación, respaldo de energía UPS y módulos de comunicación MES/CFX/Hermes.
La máquina funciona con alimentación monofásica normal de 220 V y solo necesita entre 5 y 6 bar de aire limpio y seco, por lo que la instalación suele finalizar en un día. Como todo es modular, puede comenzar con un modelo básico hoy y actualizar la cámara o el software más adelante sin tener que comprar una máquina nueva. Esta flexibilidad hace que I.C.T sea muy popular entre las fábricas que planean crecer paso a paso.
1. Velocidad: iguala el takt time de tu línea.
2. Precisión: 1um para paso fino.
3. Software: Fácil programación, importación Gerber.
4. Integración: MES, retroalimentación de impresora.
5. Tamaño: se adapta a tus PCB.
6. Cámara: 5M+ para detalles.
7. Servicio: Soporte local.
8. Precio: Saldo con ROI.
- especificaciones PCB
- Necesidades de volumen
- Presupuesto
- Funciones requeridas
- Solicitud de demostración
Si SPI ahorra un 2% de defectos en 100.000 placas/año a $20/placa, eso significa un ahorro de $40.000. Una máquina de 100.000 dólares se amortiza en 2,5 años, a menudo más rápido.
1. Desenfoque de la cámara: Limpie la lente diariamente.
2. Transportador SMT atasco: revise los sensores semanalmente.
3. Falla de luz: Reemplace las bombillas anualmente.
4. Fallo del software: actualice periódicamente.
5. Deriva de precisión: calibre mensualmente.
Diariamente: Limpiar exterior, revisar alineaciones.
Semanalmente: Inspeccionar correas, lubricar rieles.
Mensual: calibración completa, datos de respaldo.
Mantenga la máquina en una habitación limpia y con temperatura controlada. Utilice cubiertas cuando esté apagado. Evite sobrecargas.
El circuito cerrado envía datos SPI para ajustar la impresora automáticamente, solucionando problemas en tiempo real para una calidad constante.
CFX para plug-and-play, Hermes para seguimiento de placa, SECS/GEM para control fabuloso. Estos facilitan la integración.
Monitoree tendencias, prediga mantenimiento, rastree defectos. Aumenta la eficiencia entre un 20 y un 30 %.
