En muchos proyectos de fabricación de electrónica de potencia, la decisión de la línea SMT sólo tiene una posibilidad real de ser correcta. Las consecuencias de una configuración incorrecta a menudo no aparecen de inmediato. En cambio, emergen silenciosamente meses o incluso años después, a través de un rendimiento decreciente, una calidad de soldadura inestable, un mayor retrabajo y rendimientos de campo crecientes.
Esta es la razón por la que elegir una línea de producción SMT para electrónica de potencia PCBA es fundamentalmente diferente de seleccionar una línea para electrónica de consumo o productos de comunicación.
En la fabricación de electrónica de potencia el objetivo no es conseguir la mayor velocidad de colocación ni la menor inversión inicial. El verdadero objetivo es construir un sistema de producción que pueda funcionar de manera estable bajo estrés térmico, manejar componentes pesados y de alta potencia y mantener una calidad constante durante un largo ciclo de vida del producto.
Los dispositivos electrónicos de potencia PCBA se utilizan ampliamente en fuentes de alimentación industriales, sistemas de almacenamiento de energía, accionamientos de motores, equipos de carga de vehículos eléctricos, inversores de energía renovable y automatización industrial. Estos productos suelen incluir PCBs gruesos, grandes áreas de cobre, rutas de alta corriente y dispositivos de potencia como MOSFET, IGBT, transformadores y condensadores electrolíticos de gran tamaño. Cualquier debilidad en la calidad de la soldadura, el control térmico o la estabilidad mecánica puede provocar fallas tempranas, riesgos de seguridad o costosas devoluciones en campo.
Para los fabricantes, ingenieros y equipos de adquisiciones, seleccionar la línea SMT incorrecta a menudo genera costos ocultos a largo plazo: reelaboraciones frecuentes, rendimientos inestables, desviaciones del proceso o incluso rediseño forzado de la línea cuando la producción aumenta. Este artículo proporciona un marco práctico y orientado a la toma de decisiones para elegir una línea SMT específicamente para electrónica de potencia PCBA, centrándose en la confiabilidad, la escalabilidad y el rendimiento del ciclo de vida total en lugar de las métricas a corto plazo.

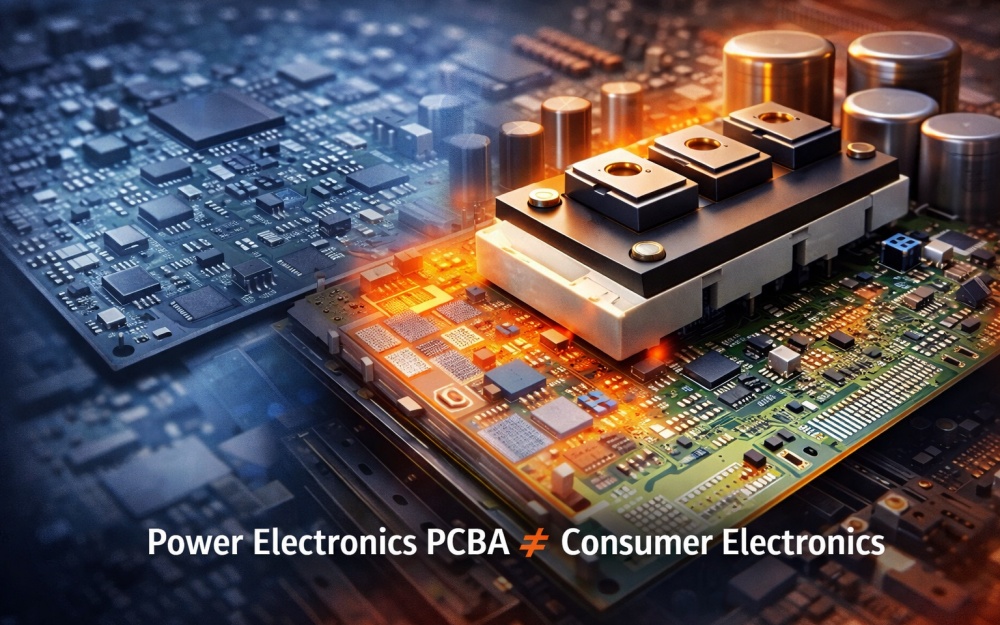

Antes de analizar la selección de equipos, es esencial comprender por qué la electrónica de potencia PCBA impone mayores exigencias a las líneas de producción SMT que los productos electrónicos típicos.
Las placas de electrónica de potencia suelen utilizar PCB espesores de 2,0 a 3,2 mm o más, a menudo combinados con capas pesadas de cobre. Estas características afectan significativamente la transferencia de calor durante la soldadura por reflujo. En comparación con las PCB de consumo delgadas, las placas gruesas se calientan más lentamente y se enfrían de manera menos uniforme, lo que aumenta el riesgo de una humectación insuficiente de la soldadura, uniones frías o gradientes térmicos excesivos.
A diferencia de los productos móviles o de IoT dominados por componentes de chips pequeños, los PCBAs de electrónica de potencia incluyen paquetes grandes como DPAK, dispositivos de la serie TO, módulos de potencia, transformadores y condensadores altos. Estos componentes presentan desafíos en cuanto a la estabilidad de recogida y colocación, selección de boquillas, precisión de colocación y movimiento posterior a la colocación antes de la solidificación de la soldadura.
Los productos de electrónica de potencia suelen estar diseñados para un funcionamiento continuo durante 5 a 10 años o más. Esto significa que la confiabilidad de las uniones soldadas, la resistencia a los ciclos térmicos y la consistencia del proceso a largo plazo son mucho más críticas que el rendimiento a corto plazo. Un proceso marginal SMT que parece aceptable durante la producción inicial puede convertirse en un problema grave con el tiempo.
Muchos PCBAs de electrónica de potencia requieren una combinación de procesos SMT y de orificio pasante (THT). A menudo se instalan grandes transformadores, conectores de alta corriente y componentes mecánicos después del reflujo SMT, lo que hace que la planificación temprana del diseño de la línea y la integración de procesos sean esenciales.
Conclusión clave para la electrónica de potencia SMT:
La electrónica de potencia SMT no se trata de velocidad. Se trata de estabilidad del proceso, control térmico y confiabilidad a largo plazo. Esta es la razón por la que el diseño de procesos a nivel de sistema importa más que las especificaciones de las máquinas individuales.

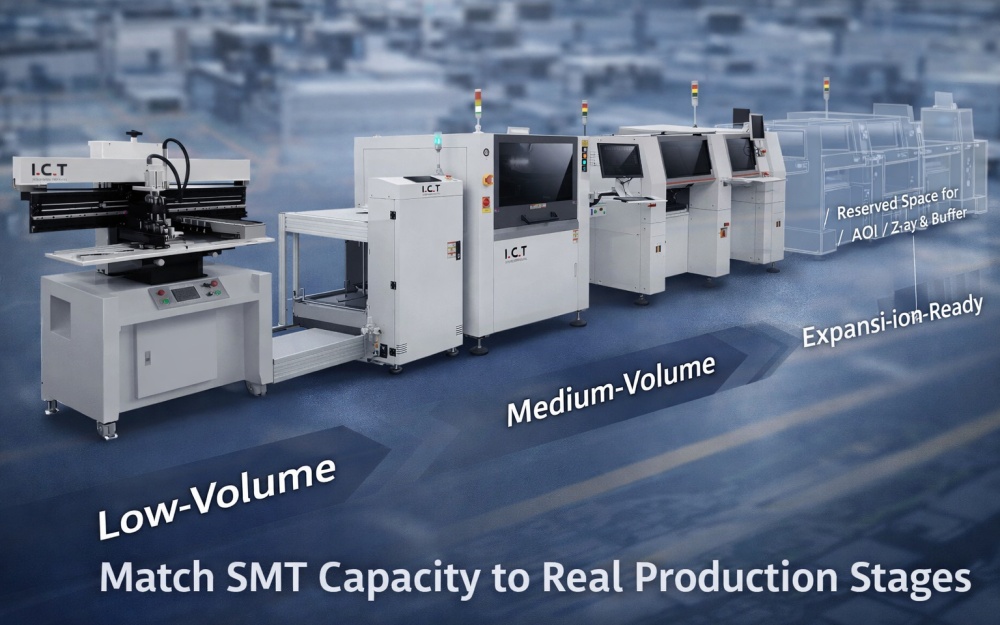

Uno de los errores más comunes en la selección de líneas SMT es elegir equipos basándose únicamente en la velocidad máxima nominal en lugar de en las necesidades reales de producción.
Para los centros de I+D, las nuevas empresas o los fabricantes que producen productos electrónicos de potencia personalizados en pequeños lotes, la flexibilidad es más importante que el nivel de automatización. Los cambios frecuentes de producto, las intervenciones manuales y los ajustes de ingeniería son normales.
Características recomendadas:
Línea SMT semiautomática o modular
Fácil cambio y configuración de programas
Fuerte accesibilidad de ingeniería
Menor inversión de capital con rutas de actualización claras
Este tipo de configuración admite una iteración rápida sin encerrar al fabricante en equipos de gran tamaño que permanecen infrautilizados.
Muchos fabricantes de electrónica de potencia operan principalmente en gamas de volumen medio, como fuentes de alimentación industriales o paneles de control de almacenamiento de energía. En este escenario, la estabilidad, la consistencia del rendimiento y la producción predecible importan mucho más que la velocidad máxima de colocación.
Características recomendadas:
Línea SMT en línea completamente automática
Velocidad y precisión de colocación equilibradas
Rendimiento térmico de reflujo estable
Inspección en línea para el control de procesos
Los fabricantes que ingresan a sectores de rápido crecimiento, como la infraestructura de vehículos eléctricos o las energías renovables, deben planificar una expansión futura. Elegir una línea SMT sin escalabilidad a menudo resulta en costosos rediseños e interrupciones de la producción más adelante.
Características recomendadas:
Diseño de línea modular
Espacio reservado para estaciones AOI, rayos X y buffer
Interfaces mecánicas y de software estandarizadas
Compatibilidad de datos para integración a nivel de línea
Conclusión clave para la electrónica de potencia SMT:
la capacidad SMT debe coincidir con las etapas de producción reales, no con los pronósticos optimistas. Aquí es donde la planificación de líneas a nivel de solución ofrece mucho más valor que comprar máquinas individualmente.

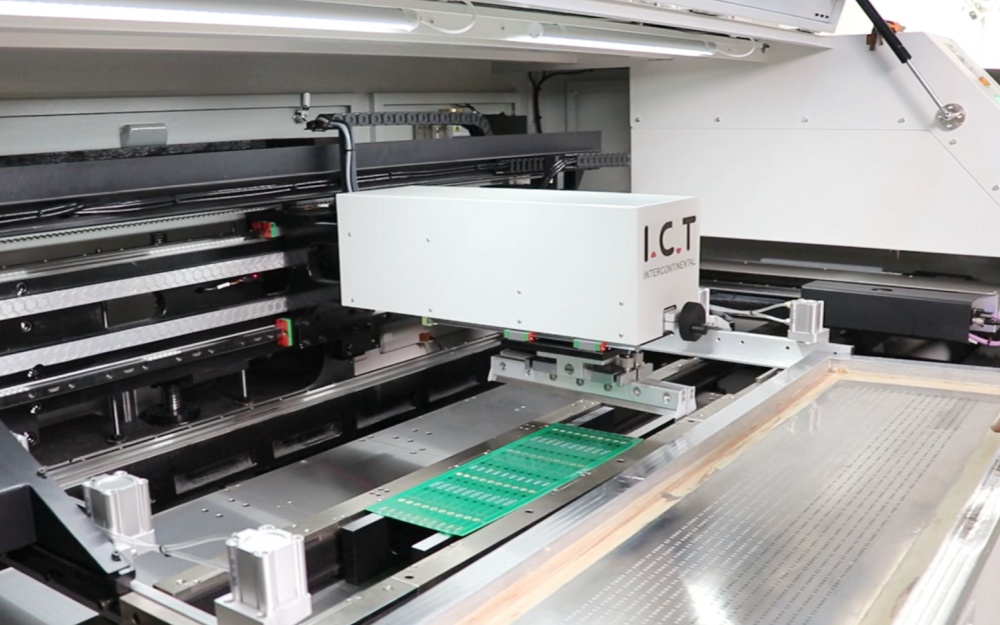

En la electrónica de potencia SMT, la impresión de soldadura en pasta tiene un impacto desproporcionado en la confiabilidad del producto final. Las almohadillas grandes, las tablas gruesas y la alta masa térmica amplifican cualquier inconsistencia introducida en esta etapa.
Los PCB gruesos requieren sistemas de soporte fuertes y flexibles durante la impresión. Un soporte insuficiente puede provocar la deflexión de la tabla, una deposición desigual de la pasta y una desalineación entre la plantilla y las almohadillas.
Consideraciones clave:
Plataforma de impresora rígida
Pasadores de soporte PCB flexibles y ajustables
Sujeción y alineación estables de la plantilla
Los dispositivos de potencia suelen utilizar almohadillas de soldadura grandes que son muy sensibles a la variación del volumen de la pasta. El exceso de pasta aumenta el riesgo de vaciamiento, mientras que la cantidad insuficiente de pasta reduce la resistencia de la articulación. Un proceso de impresión estable y repetible es una de las formas más efectivas de reducir los defectos posteriores y el retrabajo.
Conclusión clave para la electrónica de potencia SMT:
La estabilidad de la impresión es mucho más importante que la velocidad de impresión.

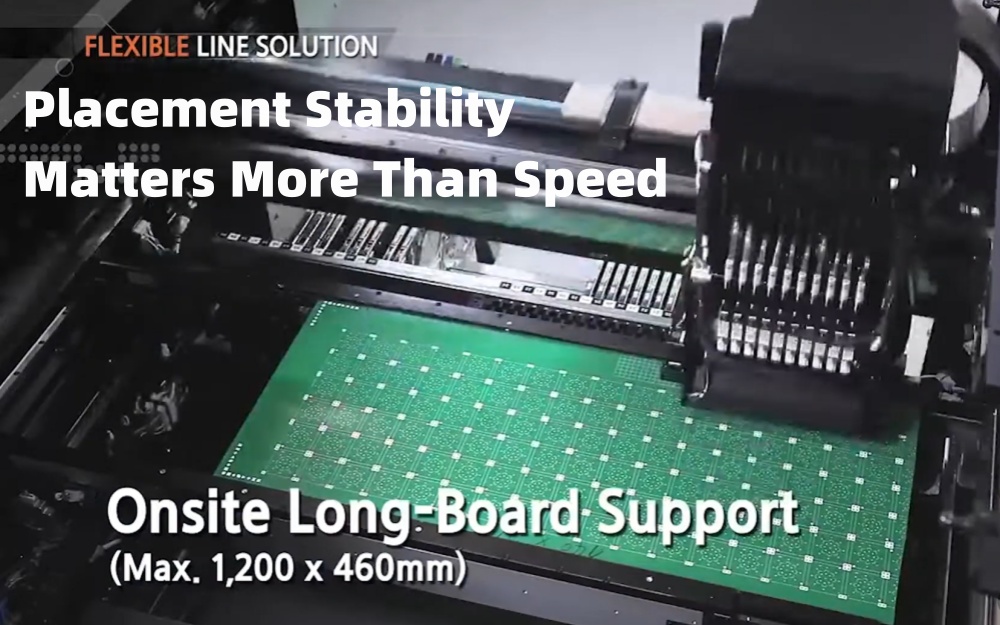

Las máquinas de recogida y colocación para electrónica de potencia PCBA deben priorizar la estabilidad de la colocación y la capacidad de manipulación de componentes en lugar del máximo de componentes por hora.
El sistema de colocación debería soportar:
Boquillas de alta carga
Recogida estable de paquetes irregulares
Fuerza de colocación controlada
Vibración mínima durante el movimiento.
Los dispositivos electrónicos de potencia a menudo combinan componentes de paso fino con dispositivos de gran potencia. El sistema de colocación debe manejar esta diversidad sin frecuentes ajustes manuales ni compromisos del proceso.
Las configuraciones flexibles del alimentador y la programación intuitiva reducen significativamente la carga de trabajo de ingeniería y el riesgo de errores de configuración.
Conclusión clave para la electrónica de potencia SMT:
Un proceso de colocación ligeramente más lento pero más estable casi siempre ofrece un mayor rendimiento a largo plazo.

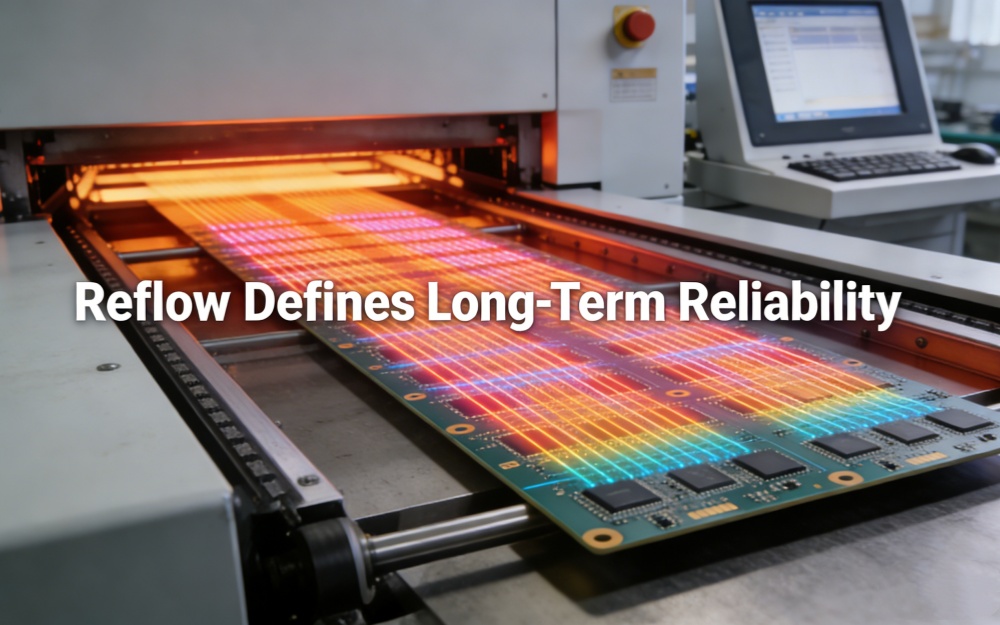

En la electrónica de potencia SMT, la soldadura por reflujo suele ser el factor de riesgo más subestimado durante la planificación de líneas.
Las líneas pueden pasar las pruebas de aceptación iniciales pero luego sufrir tasas de vacíos inestables o calidad de soldadura inconsistente. En muchos casos, la causa principal no son los materiales ni los componentes, sino un margen térmico insuficiente en el diseño del proceso de reflujo.
Los tableros gruesos y los componentes grandes requieren una transferencia de calor fuerte y uniforme.
Requisitos clave:
Múltiples zonas de calefacción
Fuerte capacidad de compensación térmica
Diseño de flujo de aire estable
Control de temperatura repetible en tiradas de producción largas
El perfilado de temperatura preciso y repetible garantiza que las uniones soldadas cumplan con los requisitos de confiabilidad en diferentes diseños de placas y lotes de producción.
Para uniones de soldadura de alta potencia, la oxidación y los huecos afectan significativamente la conductividad térmica y el rendimiento eléctrico. Los perfiles térmicos optimizados y, cuando sea necesario, las atmósferas controladas ayudan a mitigar estos riesgos.
Conclusión clave para la electrónica de potencia SMT:
El rendimiento del reflujo define en gran medida la confiabilidad del producto a largo plazo.

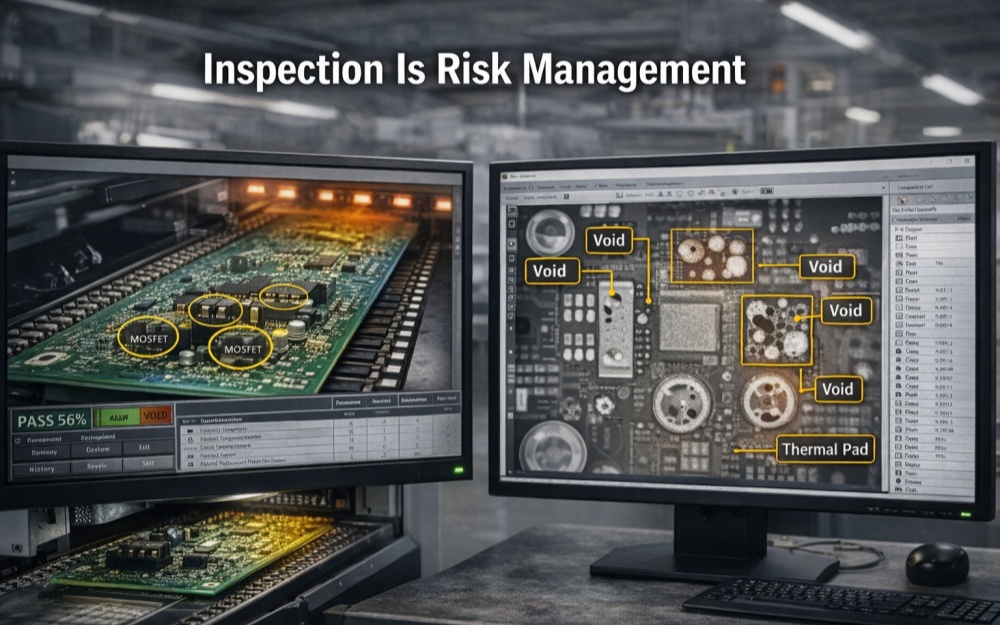

La inspección no es opcional en la electrónica de potencia SMT: es una herramienta de gestión de riesgos.
SPI detecta problemas de impresión antes de que se propaguen por toda la línea, lo que reduce significativamente el retrabajo y los desechos.
AOI identifica errores de colocación, problemas de polaridad y defectos de soldadura visibles. En el caso de la electrónica de potencia, la estrategia de inspección debería centrarse en áreas de alto riesgo en lugar de simplemente buscar una cobertura total.
La inspección por rayos X es especialmente valiosa para detectar huecos y defectos de soldadura ocultos en dispositivos eléctricos y almohadillas térmicas grandes.
Conclusión clave para la electrónica de potencia SMT:
Los equipos de inspección deben colocarse donde ofrezcan la mayor reducción de riesgos.

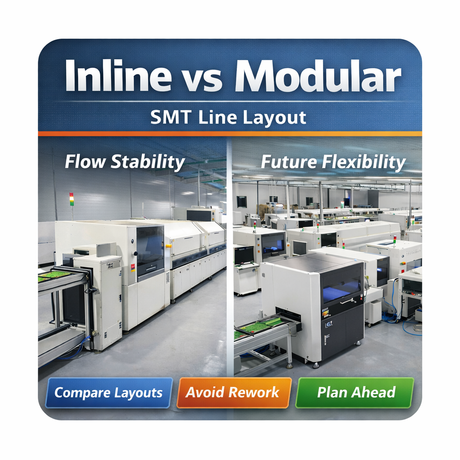

Las decisiones sobre el diseño de la línea suelen tener un mayor impacto a largo plazo que las marcas de equipos individuales.
Una línea de electrónica de potencia SMT bien diseñada debería permitir:
Fácil acceso para mantenimiento
Almacenamiento en búfer de proceso
Inspecciones futuras o adiciones de procesos
La planificación temprana de los procesos posteriores a SMT THT evita cuellos de botella y un flujo de materiales ineficiente en el futuro.
Conclusión clave para la electrónica de potencia SMT:
Un diseño bien planificado protege la estabilidad de la producción a largo plazo y la flexibilidad de actualización.

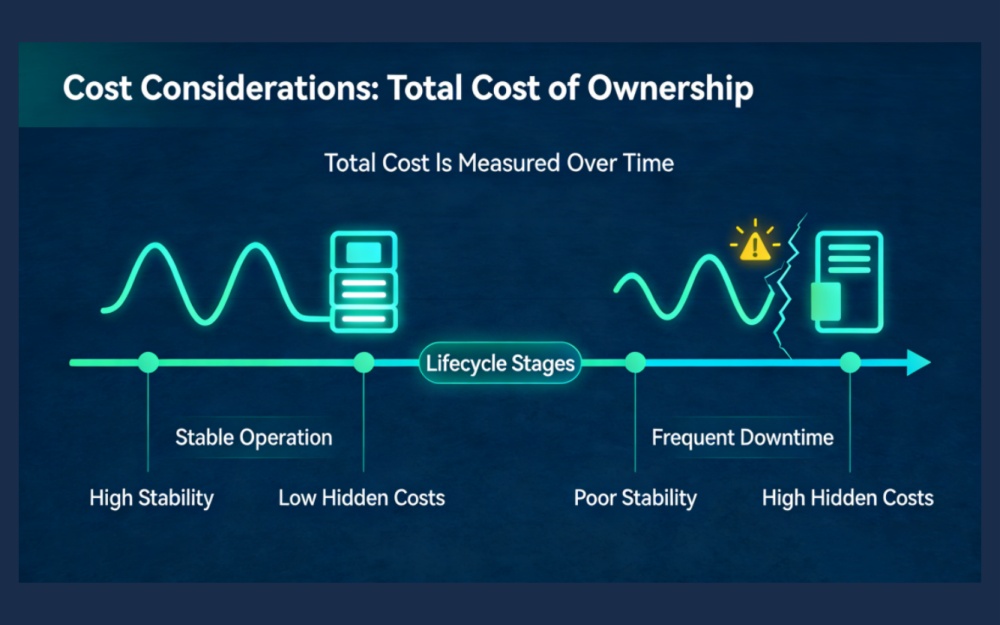

La evaluación de líneas SMT basándose únicamente en el precio de compra a menudo genera costos más altos a largo plazo.
El TCO debe incluir:
Mantenimiento y repuestos.
Consumo de energía
Soporte de formación y ingeniería.
Estabilidad del rendimiento en el tiempo
Los diseños modulares y escalables protegen la inversión al permitir actualizaciones graduales en lugar de reemplazar la línea completa.
Conclusión clave para la electrónica de potencia SMT:
La línea SMT más económica es la que permanece productiva y estable durante todo su ciclo de vida.
Incluso el mejor equipo puede fallar si el soporte del proveedor es inadecuado.
Criterios clave de evaluación:
Experiencia con aplicaciones de electrónica de potencia.
Disponibilidad de soporte técnico y capacitación.
Procesos probados de instalación y puesta en marcha.
Estructura clara de respuesta de servicio
Conclusión clave para la electrónica de potencia SMT:
La capacidad del proveedor es tan importante como la capacidad de la máquina para aplicaciones complejas y de alta confiabilidad.
Elegir una línea SMT para electrónica de potencia PCBA no es una simple compra de equipo. Es una decisión estratégica de fabricación que afecta la confiabilidad del producto, la estabilidad operativa y la escalabilidad futura.
Para la mayoría de los fabricantes, el verdadero desafío no es comprar máquinas, sino traducir las características del producto (como la masa térmica, la combinación de componentes y los objetivos de confiabilidad) en un sistema de producción estable y escalable.
Una línea de electrónica de potencia SMT bien diseñada no persigue la velocidad máxima. Ofrece un rendimiento constante en condiciones exigentes, año tras año.
Antes de finalizar cualquier inversión, realizar una revisión técnica estructurada (que cubra el comportamiento térmico del producto, la combinación de componentes y las limitaciones de expansión a largo plazo) puede reducir significativamente el riesgo operativo y proteger la calidad del producto durante todo el ciclo de vida.
En algunos casos, la adaptación parcial es posible, pero rara vez es óptima. Las líneas SMT de electrónica de consumo suelen estar optimizadas para placas delgadas, componentes pequeños y alta velocidad de colocación. Los PCBAs de electrónica de potencia introducen placas más gruesas, mayor masa térmica y componentes más pesados, que a menudo exceden los márgenes mecánicos y térmicos de las líneas centradas en el consumidor. La adaptación de dichas líneas puede conducir a procesos inestables y a un mayor riesgo a largo plazo.
Las consideraciones sobre el reflujo deben incluirse en las primeras etapas de planificación. Los objetivos de espesor de la placa, peso del cobre, masa térmica de los componentes y confiabilidad de las uniones de soldadura influyen directamente en la selección del horno de reflujo y el diseño de la línea. Tratar el reflujo como un detalle aguas abajo a menudo resulta en un margen térmico insuficiente que es difícil de corregir más adelante.
No siempre. Si bien el reflujo de nitrógeno o vacío puede reducir la oxidación y la formación de vacíos en ciertas aplicaciones de alta potencia, muchos dispositivos electrónicos de potencia pueden lograr una confiabilidad aceptable con perfiles de reflujo de aire bien diseñados. La decisión debe basarse en el tamaño de la almohadilla térmica, la tolerancia al vaciado y los requisitos de confiabilidad en lugar de en supuestos predeterminados.
La inspección debe estar impulsada por el riesgo y no por la cobertura. Las uniones de soldadura de alto riesgo, como dispositivos eléctricos, almohadillas térmicas y rutas de alta corriente, se benefician más de una inspección más profunda, incluida la radiografía cuando sea necesario. La aplicación de una inspección máxima a cada componente a menudo aumenta el tiempo del ciclo sin una reducción proporcional del riesgo.
Los indicadores comunes incluyen tasas de vacíos inconsistentes, sensibilidad a pequeños cambios de perfil, fluctuaciones de rendimiento entre turnos y defectos en las uniones soldadas que aparecen después de una producción prolongada en lugar de durante las pruebas iniciales. Estos síntomas a menudo indican una capacidad de reflujo marginal o limitaciones del flujo de aire.
La trazabilidad de los datos se vuelve cada vez más importante a medida que los productos de electrónica de potencia pasan a aplicaciones reguladas o críticas para la seguridad. El registro de parámetros clave del proceso, como la calidad de impresión, la precisión de la ubicación y los perfiles de reflujo, ayuda a identificar las causas fundamentales cuando surgen problemas y respalda el control de procesos a largo plazo y las auditorías de los clientes.
Sí. Incluso cuando los volúmenes actuales son estables, las carteras de productos de electrónica de potencia a menudo evolucionan hacia una mayor densidad de potencia o requisitos de confiabilidad más estrictos. Reservar espacio físico y compatibilidad del sistema para futuras inspecciones, almacenamiento en búfer o actualizaciones de procesos reduce significativamente el riesgo de interrupción y reinversión.
