Elegir una línea de producción SMT para la fabricación de iluminación LED no es solo una compra de equipo: es una decisión de fabricación a largo plazo que afecta directamente la confiabilidad del producto, la consistencia de la luz y el costo operativo.
Muchos fabricantes de LED suponen inicialmente que el ensamblaje de LED PCB es más sencillo que el de la electrónica de consumo debido a la variedad relativamente baja de componentes. En realidad, la iluminación LED presenta un conjunto único de desafíos: placas PCB largas y delgadas, requisitos térmicos estrictos, sensibilidad a la consistencia de la soldadura y altas expectativas de estabilidad a largo plazo. Una línea SMT mal configurada puede funcionar aceptablemente al principio de la producción, pero gradualmente provocar una desviación de color, una disminución prematura de la luz o un aumento de las tasas de retrabajo después de meses de operación.
Este artículo proporciona una guía práctica orientada a la ingeniería para elegir la línea de producción SMT adecuada para la fabricación de iluminación LED, centrada en la estabilidad, la coherencia, la escalabilidad y el control de costos en lugar de solo en la velocidad general.
Para los fabricantes que planean un crecimiento a largo plazo, seleccionar la configuración de línea de producción LED SMT adecuada no se trata solo de objetivos de producción actuales, sino también de garantizar una calidad estable, un rendimiento consistente y escalabilidad para futuras actualizaciones de productos.
A diferencia de los teléfonos inteligentes o los productos electrónicos de consumo compactos, los productos de iluminación LED suelen utilizar PCB largos, estrechos y relativamente delgados. Las luces lineales, paneles de luz y luminarias para exteriores comúnmente exceden las longitudes estándar PCB y son propensas a deformarse durante los procesos térmicos.
Estas características imponen mayores exigencias a:
Soporte del tablero durante la impresión y colocación.
Transportador SMT ancho y estabilidad de transporte
Uniformidad térmica durante la soldadura por reflujo.
Ignorar estos factores puede provocar tensión en las uniones soldadas, calentamiento desigual y problemas graduales de confiabilidad que son difíciles de detectar durante la inspección inicial.

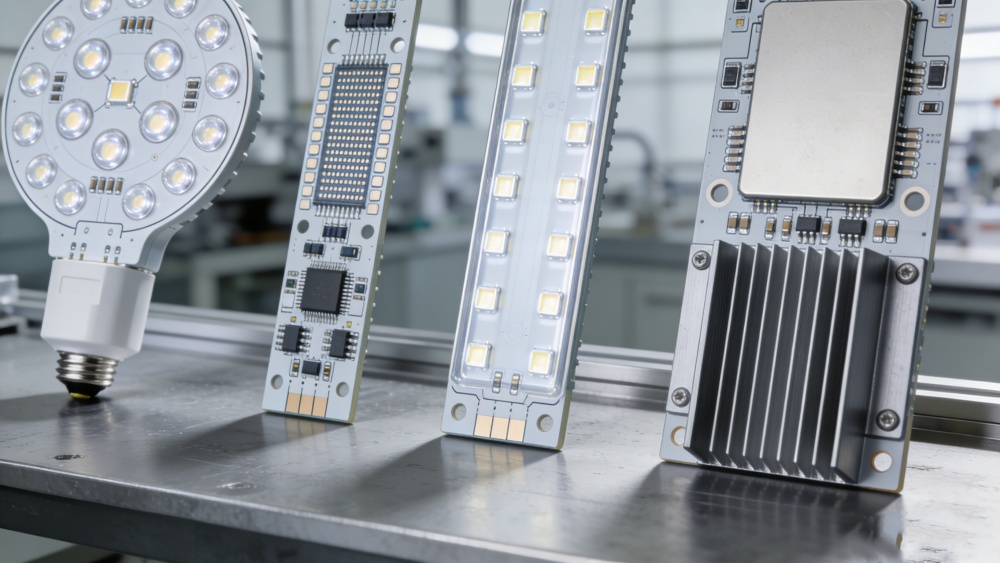

Las LED iluminación PCBs suelen consistir en:
Grandes cantidades de chips LED
Resistencias y condensadores en patrones repetitivos.
Diversidad de paquetes limitada en comparación con teléfonos inteligentes o dispositivos portátiles
Si bien el diseño parece simple, el desafío radica en mantener la colocación y la consistencia de la soldadura en miles (o millones) de componentes idénticos. Las variaciones menores en el volumen de soldadura o la presión de colocación pueden acumularse y generar una inconsistencia visible en el brillo entre los productos terminados.
Para la fabricación de LED, la repetibilidad y el control del proceso son más importantes que la velocidad extrema de colocación.
El rendimiento LED está directamente relacionado con la calidad de la unión soldada y el comportamiento térmico. Una mala soldadura puede provocar:
Aumento de la temperatura de la unión
Depreciación lumínica más rápida
Cambio de color con el tiempo
A diferencia de los productos de consumo de corta duración, se espera que la iluminación LED funcione de forma fiable durante años. SMT las decisiones tomadas durante la configuración de la línea tendrán un impacto directo en el rendimiento del campo mucho después de que comience la producción.
En la práctica, las soluciones SMT para la fabricación de iluminación LED deben adaptarse a la estructura del producto, el tamaño PCB y los requisitos térmicos en lugar de utilizar un enfoque único para todos.
Las bombillas y tubos LED suelen ser productos de gran volumen con tamaños PCB moderados. Las prioridades clave SMT incluyen:
Impresión estable para un volumen de soldadura constante
Colocación confiable a velocidades moderadas.
Los procesos de reflujo se centraron en un calentamiento uniforme en lugar de un rendimiento máximo
Para estas aplicaciones, una línea SMT bien equilibrada que enfatiza el tiempo de actividad y el rendimiento a menudo ofrece un mejor retorno de la inversión que las configuraciones de velocidad ultraalta.

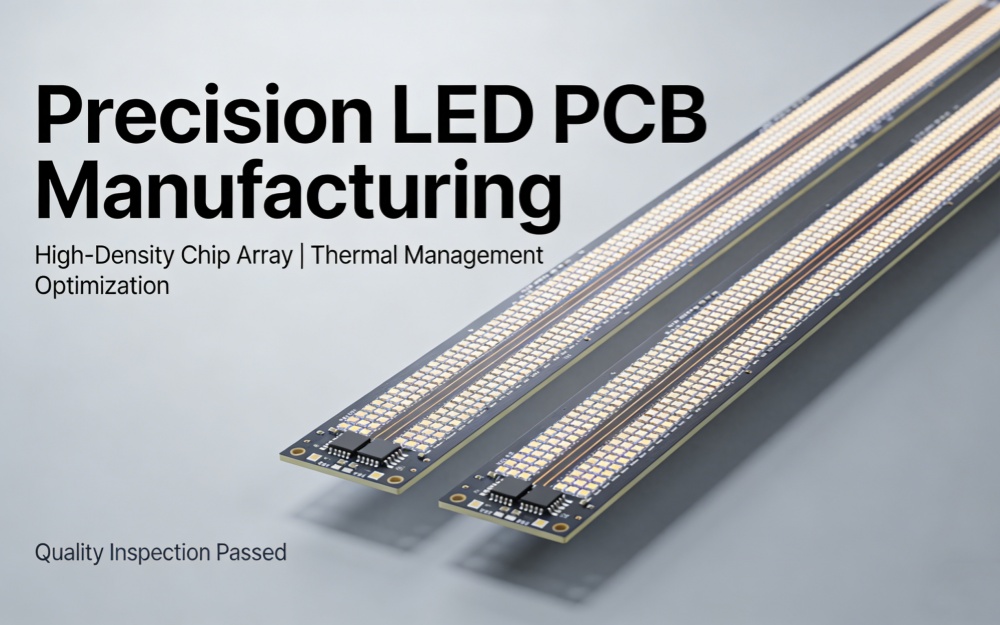

Los paneles luminosos y las luminarias lineales introducen una complejidad adicional debido a la longitud de los paneles y la tensión mecánica. SMT líneas para estos productos deben enfatizar:
Soporte PCB mejorado durante la impresión y colocación
Transportador SMTs diseñados para el manejo de tablas largas
Hornos de reflujo con uniformidad de temperatura comprobada en PCBs anchos y largos
El manejo inadecuado o el calentamiento desigual pueden causar una fatiga sutil en la junta de soldadura que solo aparece después de un funcionamiento prolongado.
Los productos LED de alta potencia y para exteriores exigen la mayor confiabilidad de soldadura. Estas aplicaciones suelen requerir:
Control estricto del perfil térmico
Ambientes de reflujo de nitrógeno opcionales
Márgenes de proceso conservadores para garantizar la durabilidad a largo plazo
En tales casos, invertir inicialmente en estabilidad térmica y control de procesos reduce significativamente los costos de garantía y mantenimiento posteriores.

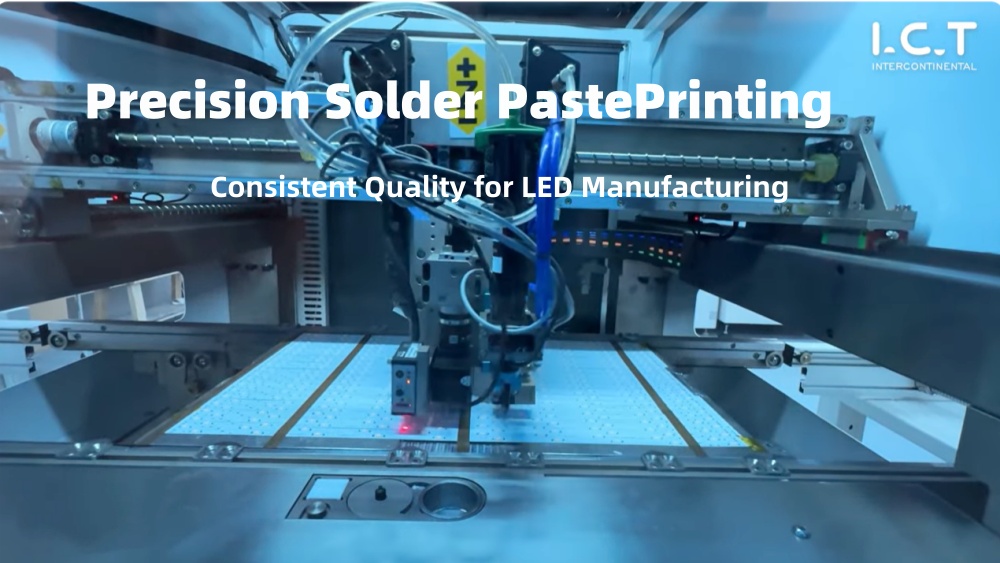

La impresión de soldadura en pasta es el punto de partida de la calidad LED SMT. Los desafíos comunes incluyen:
Volumen de soldadura desigual en pads LED grandes
Pasta desplomada o liberación insuficiente en tablas largas
Variaciones causadas por un apoyo inconsistente de la junta directiva
Incluso las desviaciones menores en el volumen de soldadura pueden provocar una inclinación LED, una disipación de calor insuficiente o problemas de confiabilidad a largo plazo.
Al seleccionar una impresora de soldadura en pasta para la fabricación de LED, se debe dar prioridad a:
Marco estable y alineación repetible
Soporte eficaz de la parte inferior de la placa para largos PCBs
Presión constante de la rasqueta en toda el área de impresión
La velocidad rara vez es el factor limitante. Una impresora ligeramente más lenta pero más estable suele ofrecer resultados superiores a largo plazo en la producción LED.
Un proceso de impresión de soldadura en pasta estable y repetible para LED PCB suele ser más valioso que una mayor velocidad de impresión, especialmente para placas largas y almohadillas LED grandes.
La inspección de soldadura en pasta (SPI) no es obligatoria para todas las fábricas LED, pero se vuelve cada vez más valiosa cuando:
Producir volúmenes medios a altos.
Fabricación de productos LED de alta potencia o de exportación
Luchando contra defectos relacionados con la soldadura o inconsistencia en el brillo
SPI proporciona una detección temprana de la variación del volumen de soldadura antes de que la colocación y el reflujo amplifiquen el problema.
Los componentes LED son sensibles al estrés mecánico. Una fuerza de colocación excesiva puede dañar los chips internamente sin defectos visibles durante AOI.
Las consideraciones clave incluyen:
Control de fuerza de colocación ajustable
Alineación estable de las boquillas
Comportamiento de colocación consistente en tiradas de producción largas
Para LED SMT, la colocación suave y repetible a menudo supera la velocidad máxima de colocación.
Si bien las cifras altas de CPH pueden parecer atractivas, la industria manufacturera LED se beneficia más de:
Precisión de colocación estable a lo largo del tiempo
Deriva mínima durante largos turnos de producción
Bajas tasas de defectos en lugar de producción máxima
Una máquina que funciona un poco más lento pero de manera constante a menudo produce una mayor productividad efectiva debido a la reducción del retrabajo.

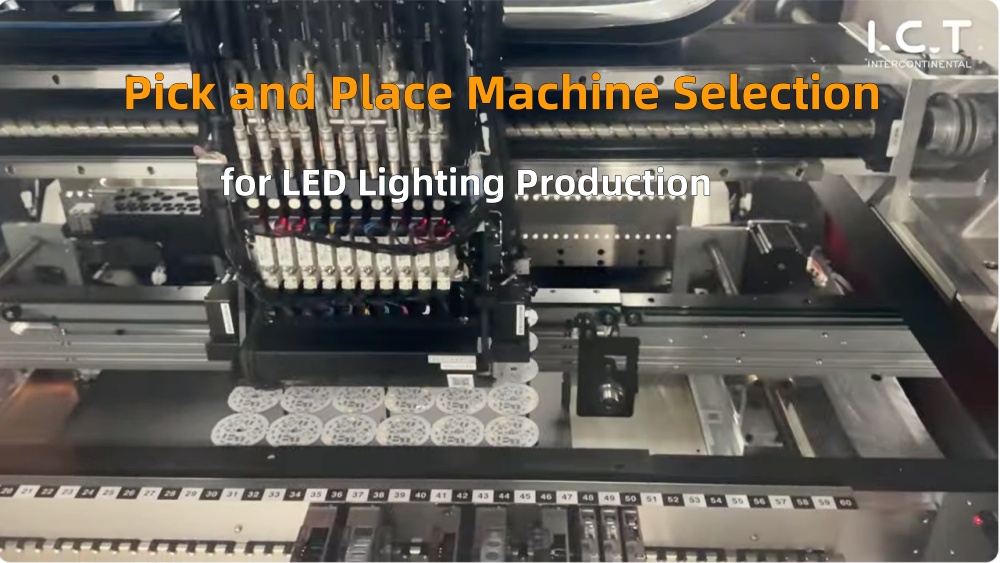

Al evaluar las máquinas pick and place SMT para el ensamblaje LED , la estabilidad de la colocación a largo plazo y el control de la fuerza suelen ser más importantes que las cifras principales de CPH.
Muchas placas LED combinan chips LED con resistencias, condensadores o conectores estándar. Los sistemas de recogida y colocación deberían:
Maneje tamaños de componentes mixtos sin problemas
Admite cambios rápidos de programa para diferentes variantes de productos
Mantenga la precisión sin recalibración frecuente
La flexibilidad es cada vez más importante a medida que las líneas de productos LED se diversifican.
La selección de soluciones de soldadura por reflujo adecuadas para la iluminación LED juega un papel decisivo en la integridad de la unión de soldadura, la consistencia térmica y el rendimiento LED a largo plazo.
La soldadura por reflujo es el proceso más crítico para la confiabilidad LED. Los desafíos comunes incluyen:
Calentamiento desigual durante largos PCBs
Temperaturas máximas y de remojo inconsistentes
Estrés térmico excesivo que conduce a la fatiga de la soldadura.
Un perfil térmico estable y repetible es esencial para una salida de luz constante y una larga vida útil.
El reflujo de nitrógeno puede ofrecer beneficios para ciertas aplicaciones LED:
Oxidación reducida
Humectación de soldadura mejorada
Formación de articulaciones más consistente
Sin embargo, también aumenta el costo operativo. Para muchos productos LED estándar, es suficiente un proceso de reflujo de aire bien controlado. El nitrógeno suele estar justificado para la fabricación LED de alta potencia o de primera calidad.
Para placas largas LED, el diseño del horno de reflujo se vuelve fundamental. Los factores clave incluyen:
Longitud adecuada de la zona de calentamiento
Diseño de flujo de aire estable
Uniformidad de temperatura comprobada en todo el ancho y largo del tablero.
Los resultados de las pruebas a corto plazo pueden parecer aceptables, pero la coherencia a largo plazo determina el éxito real de la fabricación.
Los defectos LED SMT difieren de los de los productos electrónicos de consumo densos. Los problemas típicos incluyen:
LED desalineación o inclinación
Soldadura insuficiente o excesiva
Errores de polaridad
Componentes faltantes
Las estrategias de inspección deben adaptarse a estos tipos de defectos en lugar de requisitos PCB genéricos de alta densidad.

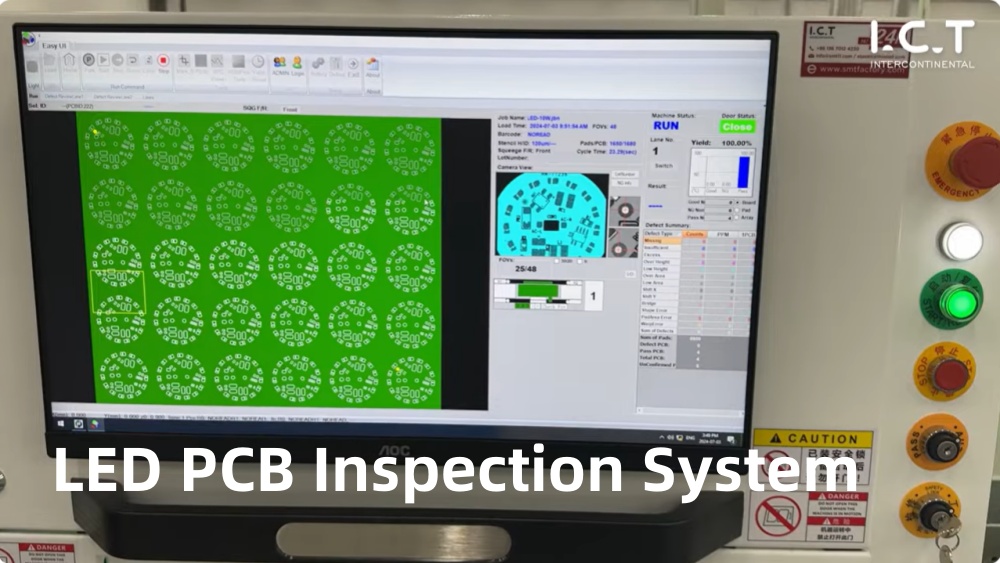

La inspección óptica automatizada (AOI) se utiliza ampliamente en líneas LED SMT. Las configuraciones efectivas AOI se centran en:
LED precisión de posición
Forma de la junta de soldadura en lugar de detección de microdefectos
Alta velocidad de inspección sin complejidad innecesaria
La programación AOI demasiado compleja a menudo agrega costos sin mejorar el rendimiento.
La inspección AOI adecuada para el ensamblaje LED PCB debe centrarse en la alineación, la polaridad y la apariencia de la soldadura en lugar de una clasificación de defectos demasiado compleja.
No todas las fábricas de LED necesitan cobertura completa de SPI y AOI desde el primer día. Un enfoque práctico es:
Comience con AOI para ubicación y control de polaridad.
Introducir SPI a medida que aumentan los requisitos de volumen o calidad.
La inversión en inspección debería crecer junto con la escala de producción y las expectativas de los clientes.
Muchos fabricantes de LED comienzan con una sola línea SMT. La clave es garantizar que la configuración inicial:
No limita la futura expansión
Permite integrar equipos adicionales sin problemas
Evita la obsolescencia temprana
La planificación modular reduce el riesgo y protege la inversión de capital.
En las líneas LED SMT, ciertos equipos se benefician de una especificación inicial más alta:
Hornos de reflujo con rendimiento térmico estable
Impresoras con gran estabilidad mecánica.
Sistemas de transporte capaces de manipular tablas más largas
Otros elementos, como la profundidad de inspección o la velocidad de colocación, a menudo se pueden actualizar más adelante.
Especificar demasiado los equipos puede ser tan problemático como invertir poco. Los errores comunes incluyen:
Comprar velocidad excesiva para diseños LED simples
Invertir en inspección más allá de las necesidades reales
Copiar configuraciones del teléfono inteligente SMT sin ajuste
Una planificación equilibrada garantiza una relación coste-rendimiento óptima durante todo el ciclo de vida del producto.
Algunos errores recurrentes incluyen:
Priorizar la velocidad sobre la estabilidad
Subestimar el impacto de la consistencia térmica
Ignorar los desafíos de manejo prolongados PCB
Tratar a LED SMT como idéntico al ensamblaje de productos electrónicos de consumo
Evitar estos errores a tiempo ahorra importantes costos y estrés operativo en el futuro.
Para los fabricantes que buscan estabilidad a largo plazo, una línea de producción SMT completa para iluminación LED debe diseñarse como un sistema integrado en lugar de un conjunto de máquinas individuales.
Elegir la línea de producción SMT adecuada para la fabricación de iluminación LED requiere un cambio de mentalidad. El éxito no se define por la velocidad máxima o el costo inicial más bajo, sino por la coherencia, la confiabilidad y la escalabilidad a largo plazo.
Una línea LED SMT bien diseñada ofrece:
Calidad de soldadura estable
Rendimiento de iluminación constante
Menor riesgo de retrabajo y garantía
Crecimiento manufacturero sostenible
Al centrarse en los requisitos reales del proceso en lugar de en las especificaciones principales, los fabricantes LED pueden construir SMT líneas de producción que respalden tanto las necesidades actuales como la expansión futura con confianza.
