Elegir la configuración correcta de la línea de producción SMT es una de las decisiones más críticas que tomará un fabricante de productos electrónicos. Una línea SMT bien adaptada puede mejorar la productividad, garantizar una calidad estable y respaldar el crecimiento a largo plazo. Por otro lado, una configuración no coincidente a menudo conduce a inversiones desperdiciadas, cuellos de botella en la producción o costosas actualizaciones posteriores.
Un factor clave que a menudo se subestima es el tamaño de la fábrica. Los diferentes tamaños de fábrica conllevan objetivos de producción, limitaciones y perfiles de riesgo muy diferentes. Esta guía explica cómo se deben planificar las configuraciones de la línea de producción SMT para fábricas pequeñas, medianas y grandes y en qué deben centrarse los clientes en cada etapa.
Las líneas de producción SMT no son soluciones 'únicas'. La configuración óptima depende en gran medida de cómo opera una fábrica hoy y de cómo planea crecer en el futuro.
El tamaño de la fábrica afecta:
Requisitos de volumen de producción y tiempo takt
Variedad de productos y frecuencia de cambio.
Disponibilidad de mano de obra y niveles de habilidades
Flexibilidad presupuestaria y expectativas de retorno de la inversión.
Ignorar estas diferencias a menudo da como resultado líneas sobreconfiguradas que están subutilizadas o líneas de bajo costo que no pueden satisfacer la demanda futura. Comprender dónde se encuentra su fábrica es el primer paso hacia una inversión racional en la línea SMT.

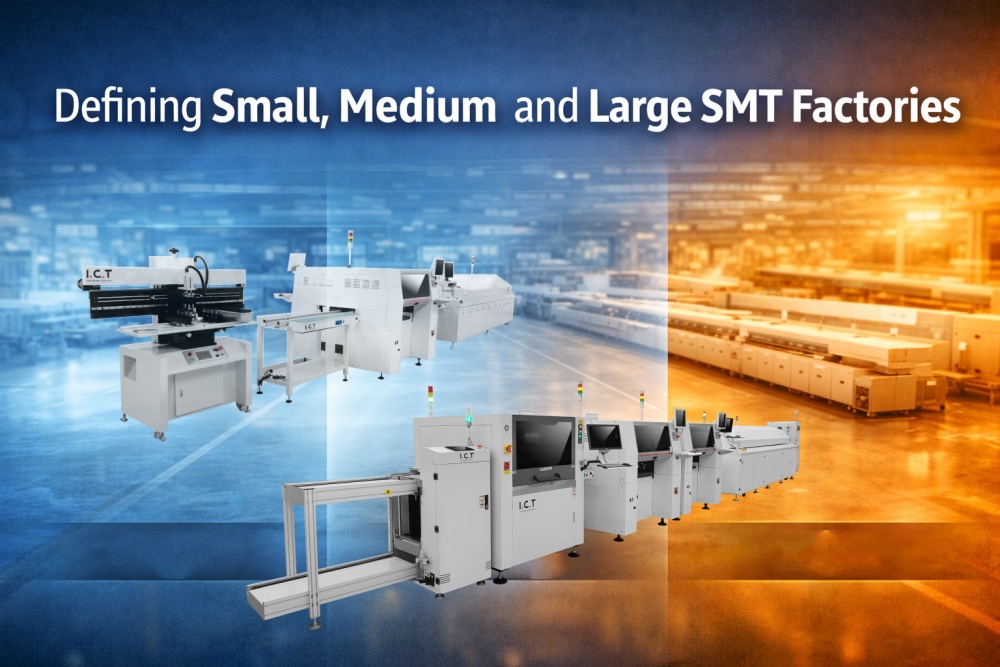

En lugar de utilizar etiquetas vagas, es más práctico definir el tamaño de la fábrica utilizando indicadores operativos:
Fábricas a pequeña escala
Volúmenes de producción bajos a moderados.
Gran variedad de productos, lotes pequeños
Funcionamiento en un solo turno en muchos casos
Equipos limitados de ingeniería y mantenimiento.
Fábricas de mediana escala
Demanda de producción estable y creciente
Múltiples modelos de productos con cambios regulares
Uno o dos turnos por día.
Ingenieros dedicados de procesos y calidad.
Fábricas a gran escala
Producción continua y de gran volumen
Menos tipos de productos pero gran producción por modelo
Operación en turnos múltiples o 24 horas al día, 7 días a la semana
Fuerte automatización, calidad e infraestructura de TI.
Una vez que una fábrica puede identificar claramente su categoría, las decisiones de configuración de línea SMT se vuelven mucho más lógicas y rentables.
Para las fábricas de este tamaño, el enfoque clave debería ser evitar la inversión excesiva y al mismo tiempo mantener espacio para mejoras graduales.
Las pequeñas fábricas suelen tener las siguientes características:
Menor volumen de producción (por ejemplo, producción diaria de 500 a 1000 PCBs)
Presupuesto limitado
Alta demanda de flexibilidad y diversidad de productos.
Para las fábricas pequeñas, la configuración SMT debe equilibrar la eficiencia y el control de costos, con énfasis en equipos multifuncionales.
Equipo recomendado:
Máquina Pick and Place : elija un modelo de gama media como JUKI 2030 o Panasonic NPM-W2 , que ofrecen un CPH (componentes por hora) de alrededor de 10k-15k, adecuado para producción de lotes pequeños.
Horno de reflujo : opte por un horno de reflujo de 8 zonas, como el Heller 1707EX, I.C.T-Lyra622, que puede manejar procesos de soldadura comunes para LEDs y componentes de electrónica de consumo.
Inspección óptica automática (AOI) : Fuji NXT AOI, I.C.T-V8 es una opción rentable que proporciona una precisión decente para la inspección sin exceder el presupuesto.
Impresora de pantalla : DEK Horizon 03iX, I.C.T-4034 ofrece un control preciso de la presión del rasero y limpieza automática, lo que la convierte en una excelente opción para configuraciones a pequeña escala.
Sugerencias de configuración:
Automatización: agregue máquinas de cambio automático de alimentador para mejorar la velocidad de producción y reducir la mano de obra.
Capacitación del personal: asegúrese de que al menos dos operadores estén capacitados en operaciones de máquinas y mantenimiento básico.
Optimización del diseño: considere un diseño en forma de U para minimizar el manejo de materiales y las áreas de almacenamiento.
Las fábricas de tamaño mediano suelen producir entre 1.000 y 5.000 PCBs por día y, a menudo, tienen una base sólida en automatización con un presupuesto más flexible para respaldar inversiones adicionales.
Equipo recomendado:
Máquina Pick and Place : elija modelos como JUKI RS-1R o Samsung SM471 , que proporcionan un CPH de 20k-30k, adecuados para producción PCB de densidad media a alta.
Horno de reflujo : opte por un horno de reflujo de 10 zonas, como el Heller 1913EX o I.C.T-L10 , que ofrece sistemas de control de temperatura precisos para procesos de soldadura complejos (por ejemplo, soldadura por reflujo de nitrógeno).
Inspección óptica automática (AOI) : para un control de mayor calidad, considere el sistema Koh Young Zenith 3D AOI, que proporciona capacidades de inspección detallada.
Inspección de pasta de soldadura (SPI) : El sistema Koh Young o I.C.T-S400 SPI puede monitorear el espesor y la consistencia de la pasta de soldadura en tiempo real durante el proceso de impresión.
Sugerencias de configuración:
Mayor Automatización : Incorporar sistemas automáticos de manipulación de materiales para reducir la intervención manual.
Diseño de la línea de producción : un diseño lineal garantiza un flujo de material fluido y una mínima pérdida de tiempo.
Control de calidad : agregue SPI+AOI sistemas de inspección continua para garantizar que se mantengan estándares de alta calidad en cada paso de producción.
Las grandes fábricas suelen tener volúmenes de producción muy elevados, que a menudo superan los 5.000 PCBs por día, y pueden permitirse el lujo de invertir en una gama más amplia de equipos. Estas fábricas apuntan a la máxima automatización y alta capacidad, y generalmente involucran múltiples líneas de producción.
Equipo recomendado:
Máquina Pick and Place : Los modelos de alta gama como JUKI RS-7R o Fuji NXT III, con CPH de más de 40k, son perfectos para producciones a gran escala y de gran volumen.
Horno de reflujo : elija un horno de reflujo de 12 zonas, como el I.C.T-L12 o Heller 1917EX, que se adapta a varios procesos de soldadura y placas de alta densidad.
Inspección óptica automática (AOI) : Koh Young Zenith o I.C.T- 5146 3D AOI es ideal para grandes fábricas y ofrece capacidades avanzadas de inspección 3D.
Impresora de pantalla : Las impresoras de alta precisión como DEK Horizon 03iX, I.C.T-5151 son adecuadas para grandes volúmenes de producción y garantizan una aplicación uniforme de soldadura en pasta.
Sugerencias de configuración:
Automatización total: asegúrese de que toda la línea de producción esté automatizada, incluido el cambio automático de alimentador y los sistemas robóticos de manipulación de materiales.
Optimización de procesos: personalice los perfiles de temperatura del horno de reflujo y los programas de recogida y colocación para adaptarse a diferentes tipos de productos, garantizando flexibilidad en la producción.
Retroalimentación de datos: instale sistemas de monitoreo en tiempo real para rastrear el rendimiento del equipo y anticipar fallas potenciales.
Muchos proyectos de la línea SMT no logran los resultados esperados debido a errores evitables. Los más comunes incluyen:
Seleccionar equipos basándose únicamente en las especificaciones máximas en lugar de en las necesidades reales.
Sobreestimar el crecimiento de la producción a corto plazo
Ignorar el tiempo de cambio y la complejidad operativa
Subestimar la importancia del soporte de procesos y la capacitación.
Estos errores a menudo surgen al tratar la configuración de la línea SMT como una lista de compras en lugar de una tarea de diseño del sistema de producción.
Incluso las fábricas pequeñas piensan en el crecimiento futuro. La clave no es comprar todo por adelantado, sino planificar la línea teniendo en cuenta la expansión.
Las estrategias prácticas de expansión incluyen:
Reservar espacio para equipamiento adicional
Elegir máquinas con rutas de actualización modulares
Estandarización de interfaces para la automatización futura
Una línea SMT bien planificada permite a una fábrica escalar la producción paso a paso, sin descartar las inversiones existentes. Este enfoque reduce el riesgo y mantiene el gasto de capital alineado con el crecimiento real del negocio.
Descuidar la variedad de productos: muchos fabricantes se centran únicamente en la producción de un tipo de producto y pasan por alto la diversidad de productos que se producirán. Los diferentes tipos de productos electrónicos (por ejemplo, LED, electrónica automotriz, electrónica médica) tienen diferentes requisitos de equipo. La línea de producción debe configurarse de acuerdo con la combinación de productos real.
Depender demasiado de una única marca de equipo: si bien la marca importa, es más importante centrarse en la compatibilidad del equipo. Una combinación multimarca puede ofrecer soluciones más flexibles para diferentes necesidades.
Sobreautomatización: no todos los procesos necesitan estar completamente automatizados. Algunas etapas (por ejemplo, montaje, inspección) se benefician de una colaboración hombre-máquina, que puede mejorar la eficiencia y al mismo tiempo mantener bajos los costos.
Al seleccionar una línea de producción SMT, es importante considerar no solo las especificaciones del equipo sino también el tamaño real de la fábrica, el flujo de producción, los tipos de productos y las necesidades de automatización. Las fábricas pequeñas, medianas y grandes tienen diferentes prioridades a la hora de configurar sus líneas de producción. Una configuración bien adaptada puede maximizar la eficiencia de la producción y la calidad del producto.
Un proveedor de soluciones SMT profesional no comienza con recomendaciones de equipos. En cambio, comienzan por comprender los objetivos de producción, las limitaciones y los planes de crecimiento. Este enfoque conduce a soluciones prácticas, escalables y sostenibles en el tiempo.
Si aún no está seguro acerca de la configuración de la línea de producción SMT o desea personalizar la configuración de su equipo, no dude en comunicarse con I.C.T. Brindamos soluciones integrales y personalizadas que garantizan que cada aspecto de su línea de producción funcione sin problemas y de manera eficiente.
