Muchas líneas SMT comienzan a tener problemas no por la mala calidad del equipo, sino porque la decisión de diseño fue fundamentalmente incorrecta desde el primer día. Los problemas suelen aparecer gradualmente: agregar un solo AOI o rayos X provoca días de inactividad, los buffers terminan siendo de tamaño insuficiente o mal ubicados y el rendimiento general disminuye con el tiempo, aunque cada máquina continúa funcionando dentro de las especificaciones. Estos problemas rara vez son aleatorios. Son consecuencias estructurales de cómo se configuró originalmente la línea.
Por lo tanto, elegir entre un diseño de línea en línea y modular SMT no es una cuestión de eficiencia del espacio. Es una estrategia de fabricación a largo plazo que afecta directamente la estabilidad del flujo de materiales, la flexibilidad de cambio, la resiliencia del sistema y el costo real de la expansión futura.
Lo que hace que las decisiones de diseño sean especialmente peligrosas es que sus limitaciones suelen ser invisibles al principio. Durante el arranque inicial, puede parecer que tanto las líneas en línea como las modulares funcionan sin problemas. Las diferencias reales sólo surgen más tarde: cuando los volúmenes de producción aumentan, la mezcla de productos cambia o se hacen necesarios pasos de inspección adicionales. Cuando estas limitaciones son obvias, corregirlas generalmente requiere una importante reelaboración, tiempo de inactividad o reinversión de capital.
Para comprender por qué tantas líneas SMT se ven limitadas al principio de su ciclo de vida, es esencial examinar primero cómo las opciones de diseño pueden encerrar limitaciones estructurales en una línea de producción desde el primer día.
Muchas fábricas se dan cuenta demasiado tarde de que su línea SMT estaba limitada desde el principio. Incluso cuando está equipado con plataformas de colocación rápidas y confiables como JUKI o Hanwha , el rendimiento general de la línea aún puede degradarse mes tras mes. El rendimiento cae lentamente, los pequeños ajustes se convierten en interrupciones importantes y cada mejora parece más difícil de lo esperado.
Estos problemas rara vez son causados por la capacidad de la máquina. Son el resultado de decisiones de diseño tomadas al principio del proyecto, decisiones que silenciosamente bloquean las limitaciones estructurales en la línea y se vuelven cada vez más costosas de corregir con el tiempo.
En la primera etapa, todo parece funcionar sin problemas. Se cumplen los tiempos de ciclo, los buffers permanecen prácticamente vacíos y la línea parece equilibrada. Sin embargo, con el tiempo la realidad cambia. La variedad de productos aumenta, los volúmenes fluctúan y los cambios se vuelven más frecuentes.
El tiempo de espera comienza a acumularse entre procesos. Algunas máquinas comienzan a bloquearse mientras otras permanecen inactivas. El equilibrio de la línea original se rompe gradualmente, no porque las máquinas individuales pierdan rendimiento, sino porque el diseño no puede absorber la variación. Como resultado, la producción general disminuye a pesar de que cada máquina sigue funcionando dentro de las especificaciones.
A medida que aumentan los requisitos de calidad, una inspección adicional, como se vuelve inevitable En muchos diseños en línea, agregar un solo paso de inspección requiere cortar transportadores, cambiar varias máquinas y reequilibrar todo el flujo. la máquina de inspección AOI .
Lo que parece una actualización menor puede convertirse en días (o incluso semanas) de inactividad de la producción. Por el contrario, los diseños modulares están diseñados para aislar secciones de la línea. Las unidades de inspección a menudo se pueden insertar o reubicar con un impacto mínimo, reduciendo las interrupciones a horas en lugar de días.
Esta diferencia se vuelve crítica una vez que la línea ya ha entrado en producción estable. Cuando sus ensambles avanzan hacia paquetes de mayor densidad o componentes de juntas ocultas, los rayos X a menudo se convierten en un requisito práctico en lugar de algo 'agradable de tener'. Si desea comprender cuándo y por qué se introduce típicamente la inspección por rayos X en PCBA (y qué significa eso para la integración de líneas), esto puede guiarle en cómo planificar el espacio y los puntos de conexión modulares con anticipación.
Los máquina tampón están destinados a absorber paradas breves y evitar que las interrupciones se propaguen por toda la línea. En la práctica, muchas líneas SMT sufren porque los buffers eran de tamaño insuficiente o se colocaron sin una estrategia clara.
Cuando una sola máquina se detiene, el material se acumula rápidamente, bloqueando los procesos anteriores y privando a las estaciones posteriores. Las interrupciones pequeñas y frecuentes se acumulan y provocan una pérdida significativa de producción. La planificación eficaz del diseño define la longitud y la ubicación del buffer con anticipación, basándose en el comportamiento del proceso en lugar del espacio disponible, para evitar estas microparadas recurrentes.

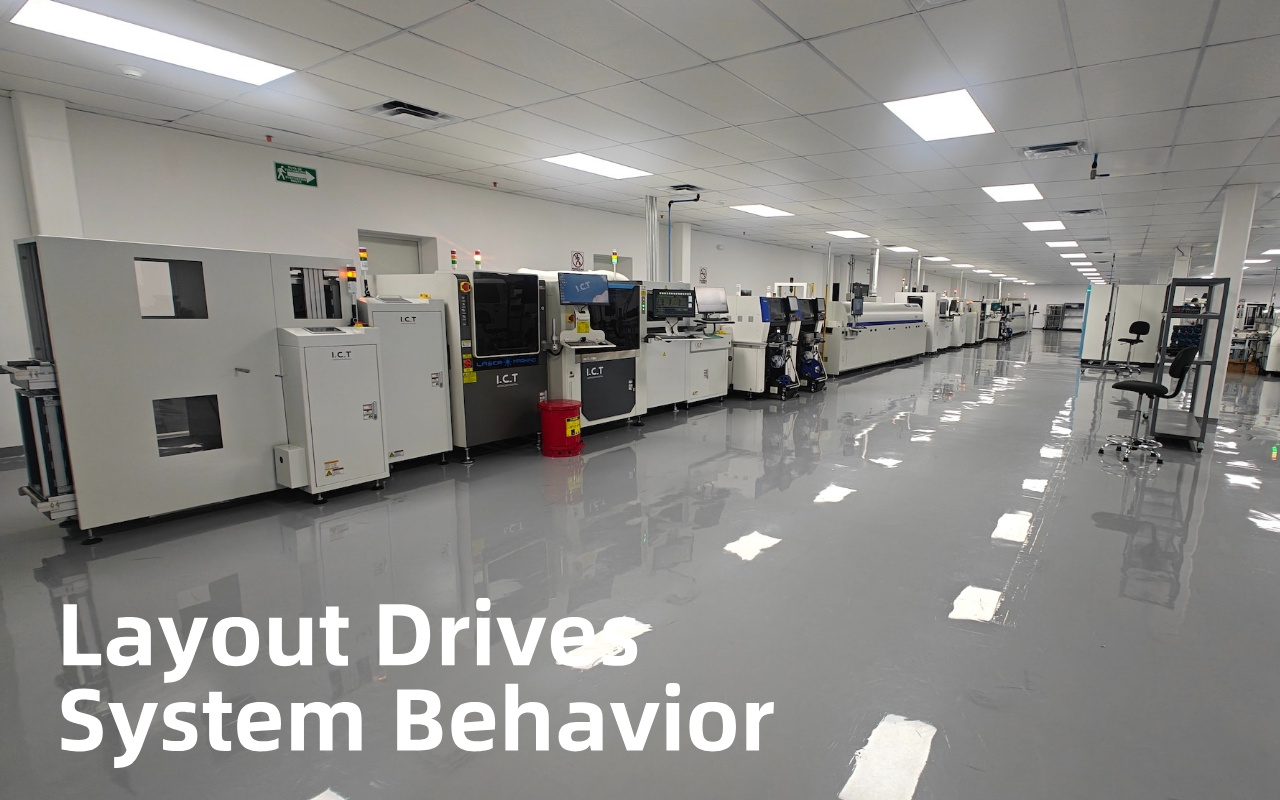

El diseño de la línea SMT a menudo se trata como un ejercicio de planificación del espacio: cómo colocar las máquinas en el área disponible. En realidad, las decisiones de diseño definen cómo se comporta todo el sistema de producción durante su vida útil. Determinan con qué fluidez fluyen los materiales, qué tan rápido se pueden cambiar los productos y qué tan costosas serán las modificaciones futuras. Un diseño deficiente rara vez falla inmediatamente; en cambio, crea cuellos de botella estructurales que silenciosamente reducen la eficiencia año tras año.
Las decisiones de diseño solo tienen sentido cuando tiene claro el alcance completo del sistema que está diseñando: desde la impresión y la ubicación hasta el reflujo, la inspección, el manejo y la trazabilidad. Si desea un repaso rápido sobre lo que incluye una línea SMT y cómo cada paso del proceso afecta la estabilidad posterior, puede ayudarlo a evaluar las opciones en línea versus modulares con una vista más completa del sistema.
Una vez que una línea está instalada y en funcionamiento, estas limitaciones son difíciles de eliminar sin grandes interrupciones. Es por eso que la elección del diseño debe evaluarse como una estrategia de fabricación a largo plazo y no como una tarea de instalación a corto plazo.
En un diseño bien diseñado, los PCBs se mueven a través de la fila a un ritmo constante con una espera mínima. Cada proceso pasa suavemente al siguiente y las pequeñas variaciones se absorben sin detener el flujo. Esta estabilidad es lo que permite que el rendimiento siga siendo predecible a lo largo del tiempo.
En una distribución mal diseñada, el flujo de materiales se vuelve desigual. Comienzan a formarse colas frente a impresoras, hornos de reflujo o estaciones de inspección. Estos períodos de espera a menudo se pasan por alto porque las máquinas parecen ocupadas, pero reducen directamente la producción efectiva. Con el tiempo, los pequeños retrasos se convierten en pérdidas significativas, aunque las máquinas individuales continúen funcionando al rendimiento nominal.
A medida que aumenta la mezcla de productos, la flexibilidad del diseño se convierte en un factor decisivo. Los cambios eficientes de productos dependen de un fácil acceso al alimentador, rutas de material despejadas y la capacidad de aislar las actividades de configuración de los procesos en ejecución.
Los diseños en línea vinculan estrechamente todas las máquinas en un solo flujo. Si bien esto puede ser eficiente para una producción estable, también significa que muchos cambios requieren detener toda la línea. Por el contrario, los diseños modulares están diseñados para desacoplar secciones. Los equipos pueden preparar alimentadores, ajustar programas o validar procesos en un módulo mientras otras secciones continúan funcionando, lo que reduce significativamente el tiempo de inactividad.
Esta diferencia se vuelve cada vez más importante a medida que aumentan la variedad de productos y la frecuencia de cambios.
Las decisiones de diseño también determinan qué tan costosos serán los cambios futuros. En una configuración en línea, reubicar una impresora, un horno de reflujo o un sistema de inspección a menudo implica desmantelar transportadores, cambiar varias máquinas y reequilibrar toda la línea. El verdadero costo no es sólo la mano de obra: son semanas de producción perdida y entregas retrasadas.
Los diseños modulares se construyen pensando en el cambio. El equipo se puede agregar, reposicionar o actualizar con un impacto limitado en las secciones adyacentes. Durante la vida útil de una fábrica, esta flexibilidad se traduce directamente en menores costos operativos y menos interrupciones cuando los requisitos comerciales evolucionan.

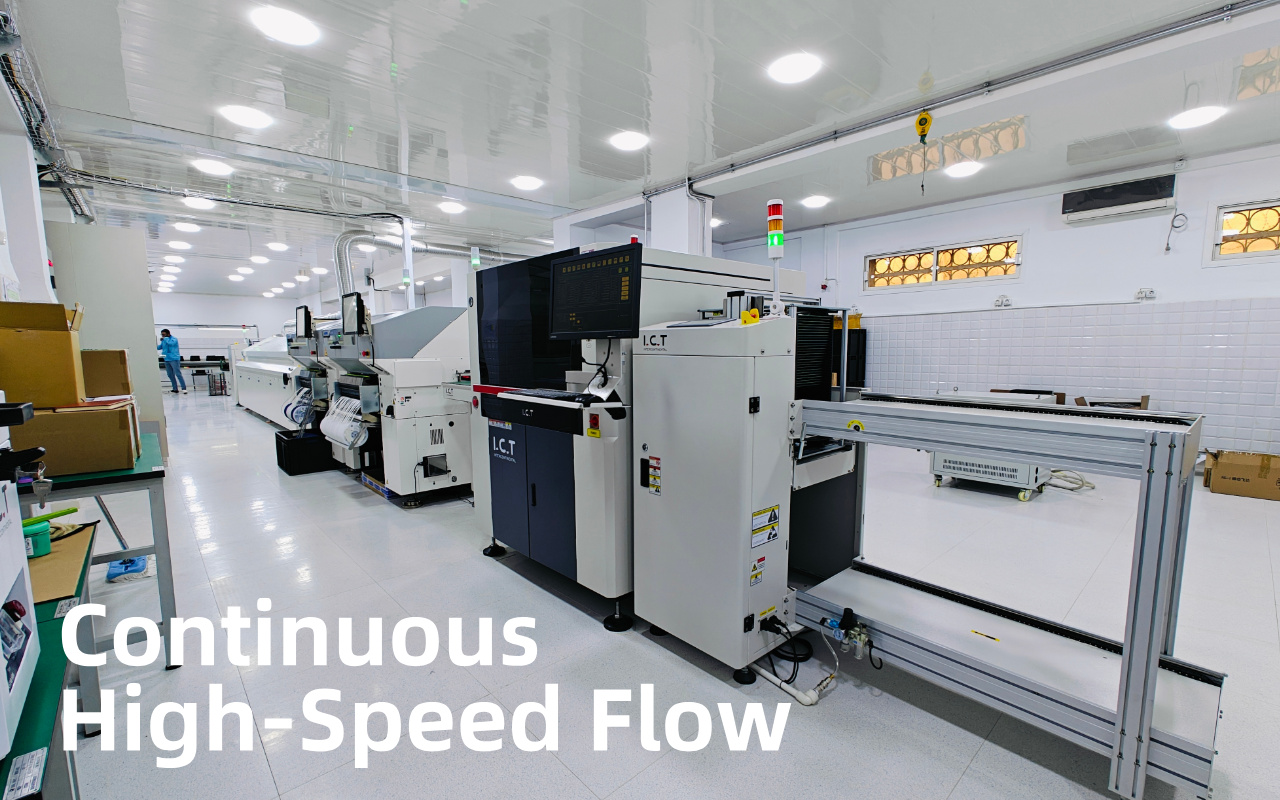

Un diseño en línea SMT conecta todas las máquinas en una ruta de producción única y continua. Su principal fortaleza radica en la velocidad y el ritmo. Cuando las condiciones de producción son estables y predecibles, las configuraciones en línea pueden ofrecer un rendimiento muy alto con una manipulación mínima de materiales y un flujo de proceso limpio.
Esta es la razón por la que los diseños en línea siguen utilizándose ampliamente en entornos donde la variedad de productos es limitada y los ciclos de producción son largos. En las condiciones adecuadas, son eficientes, fáciles de entender y capaces de generar resultados impresionantes.
En un diseño en línea, los PCB pasan directamente de la impresión de soldadura en pasta a la colocación, el reflujo y la inspección sin interrupciones intencionales en el flujo. Los Transportador SMT están estrechamente vinculados y cada proceso pasa inmediatamente al siguiente.
Este movimiento ininterrumpido minimiza la manipulación manual y puede reducir el tiempo del ciclo cuando la línea está bien equilibrada. Mientras cada proceso opere dentro de un rango de desempeño estrecho, la línea se comporta como una sola máquina, haciendo avanzar los tableros a un ritmo constante con poca variación.
La eficacia de este modelo depende enteramente del equilibrio y la coherencia.
Los diseños en línea se alinean naturalmente con los puntos fuertes de las plataformas de colocación de alta velocidad. Las máquinas de fabricantes como JUKI y Hanwha están diseñadas para funcionar continuamente con un alto rendimiento, alimentando componentes a máxima velocidad con una interrupción mínima.
Cuando los tipos de productos permanecen sin cambios para tiradas extendidas, el flujo constante de material de una línea en línea permite que estas plataformas operen cerca de su envolvente de rendimiento óptimo. La frecuencia de cambio es baja, las configuraciones de los alimentadores permanecen estables y la velocidad de colocación se convierte en una verdadera ventaja en lugar de una especificación teórica.
En este escenario, los diseños en línea pueden ofrecer el máximo rendimiento con un control de línea relativamente simple.
El mismo acoplamiento estrecho que permite la alta velocidad también introduce un riesgo fundamental. Debido a que todas las máquinas están conectadas directamente, una parada en cualquier punto del proceso se propaga inmediatamente a través de toda la línea.
Un error en el alimentador, un mantenimiento de rutina o un ajuste menor en una máquina pueden detener toda la línea. Los máquina tampón ofrecen protección limitada en esta configuración, ya que hay poca separación física o lógica entre procesos. A medida que aumenta la complejidad de la producción, incluso las interrupciones pequeñas y frecuentes pueden afectar significativamente la eficiencia general.
Esta vulnerabilidad estructural se vuelve más pronunciada en fábricas con una gran variedad de productos, cambios frecuentes o tolerancia limitada al tiempo de inactividad, condiciones que muchas operaciones sólo enfrentan después de que la línea ha estado funcionando durante algún tiempo.

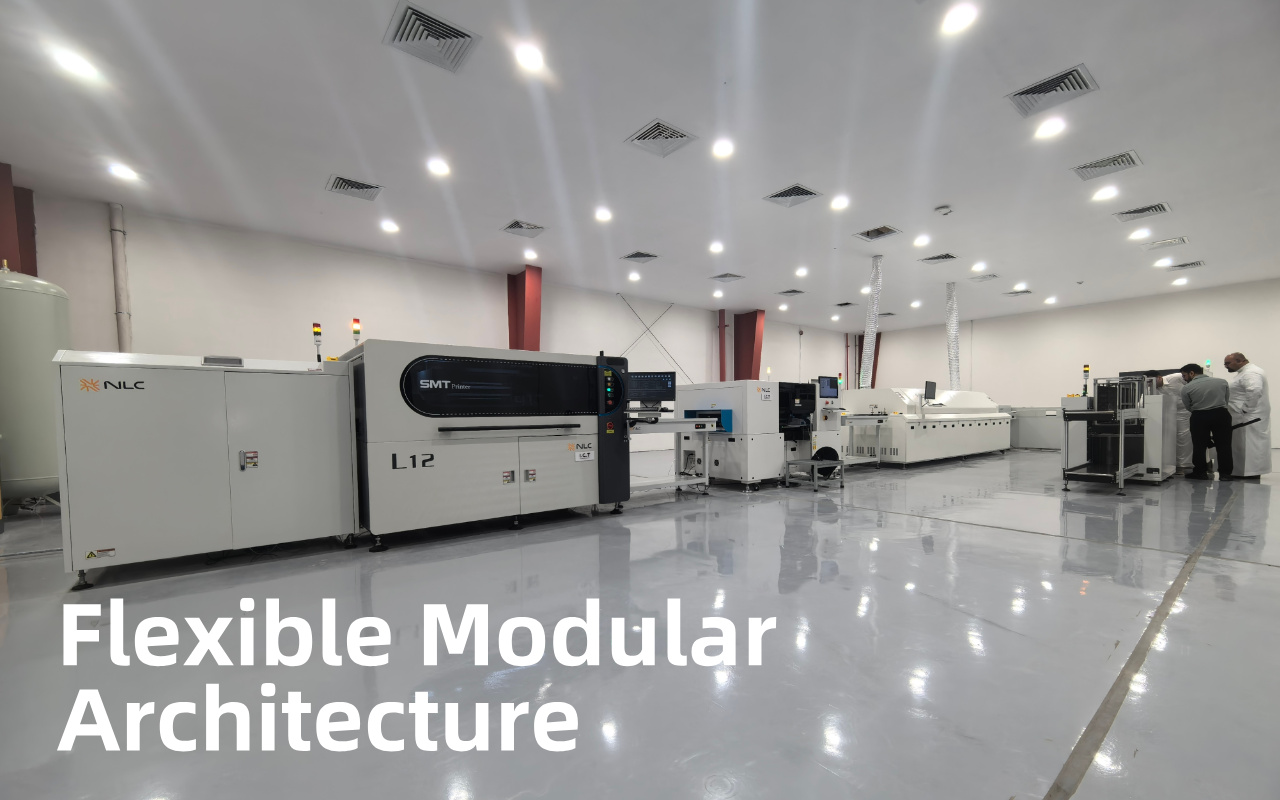

Un diseño de línea modular SMT divide la línea de producción en múltiples secciones funcionales, conectadas por transportadores cortos o unidades intermedias. A diferencia de los diseños en línea que se comportan como un único sistema continuo, las configuraciones modulares están diseñadas para tolerar variaciones. Cada sección opera con cierto grado de independencia, lo que permite que la línea absorba las perturbaciones sin forzar una parada total inmediata.
Esta filosofía de diseño prioriza la resiliencia sobre la velocidad absoluta. A medida que evolucionan las condiciones de producción, los diseños modulares proporcionan una estructura más tolerante que puede adaptarse sin un reequilibrio constante.
En un diseño modular, la impresión, colocación, reflujo e inspección de soldadura en pasta se tratan como módulos de proceso distintos. Estos módulos están vinculados, pero no estrechamente vinculados. Cuando ocurre un problema en una sección, como un ajuste del alimentador o una sintonización de inspección, el impacto en el resto de la línea es limitado.
Los máquina tampón entre módulos retienen temporalmente los PCB mientras se resuelve el problema, lo que permite que los procesos ascendentes continúen ejecutándose. Esta separación evita que pequeñas interrupciones se produzcan en cascada por toda la línea y conviertan eventos menores en paradas totales de la producción.
Con el tiempo, esta estructura semiindependiente mejora significativamente la estabilidad operativa, especialmente en entornos con ajustes frecuentes.
Los máquina tampóns en un diseño modular hacen más que tableros de tiendas. Actúan como amortiguadores del sistema de producción. Las breves interrupciones aguas abajo ya no obligan a cierres inmediatos aguas arriba, y la recuperación después de una parada es más rápida y predecible.
Los transportadores cortos entre módulos también desempeñan un papel fundamental. Simplifican la separación física entre procesos y facilitan la inserción, extracción o reposición de equipos sin tener que volver a trabajar toda la línea. En lugar de rediseñar el flujo de materiales, los cambios se pueden localizar en un solo módulo.
Esta combinación de buffers y conexiones cortas es lo que permite que las líneas modulares mantengan el rendimiento incluso cuando las condiciones no son las ideales.
Los requisitos de inspección tienden a aumentar con el tiempo. A menudo se introducen pasos adicionales SPI, AOI o rayos X selectivos a medida que los estándares de calidad se endurecen o aumenta la complejidad del producto. Los diseños modulares se adaptan intrínsecamente bien a esta evolución.
Debido a que los módulos se conectan a través de interfaces flexibles, las plataformas de inspección se pueden agregar o reposicionar con una interrupción mínima. Los sistemas modernos, como los proporcionados por I.C.T , están diseñados para integrarse sin problemas en líneas modulares, lo que permite insertar pasos de inspección donde brindan el mayor valor sin forzar una reconstrucción completa de la línea.
Como resultado, las actualizaciones de inspección en configuraciones modulares generalmente requieren mucho menos tiempo de inactividad y esfuerzo de ingeniería que en diseños en línea estrechamente acoplados. AOI es uno de los pasos de inspección que se agregan o reposicionan con mayor frecuencia a medida que evolucionan los requisitos del producto, especialmente cuando se introducen más variantes, reglas de mano de obra más estrictas o controles de calidad específicos del cliente. Una comprensión más clara de cómo funciona AOI en el ensamblaje PCB hace que sea más fácil decidir dónde se deben reservar los puntos de conexión modular y la capacidad del buffer desde el principio.

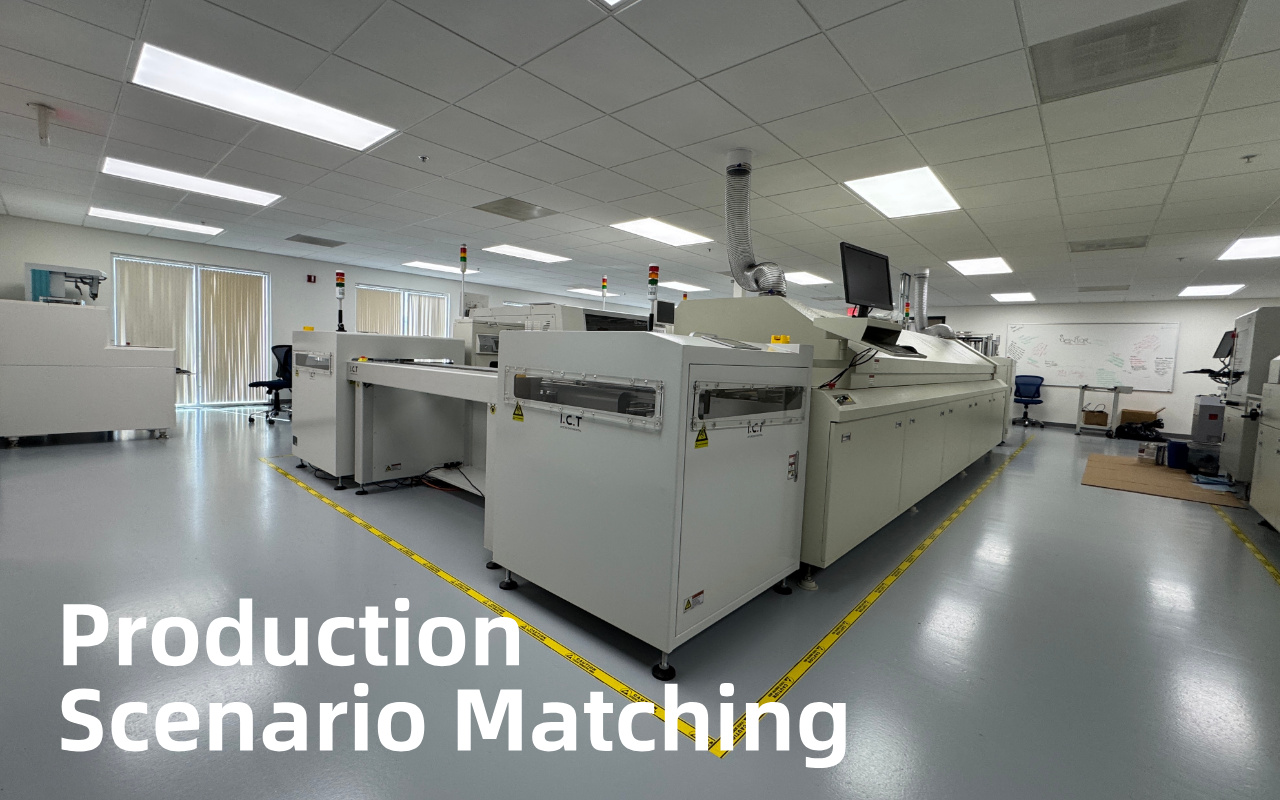

No existe un diseño de línea universalmente 'correcto' SMT. La elección correcta depende de cómo funciona realmente su fábrica hoy y de cómo es probable que cambie en los próximos años. Observar escenarios de producción reales hace que las diferencias entre diseños modulares y en línea sean mucho más claras que las comparaciones abstractas.
Los entornos de alta mezcla y bajo volumen ejercen una presión constante sobre la flexibilidad de la línea. Los cambios frecuentes de productos, los diferentes tamaños de placas y los variados conjuntos de componentes hacen que la eficiencia del cambio sea fundamental.
En estas condiciones, los diseños modulares suelen funcionar mejor. Los equipos pueden preparar alimentadores, ajustar programas o ajustar la configuración de inspección en un módulo mientras otras secciones continúan ejecutándose. El tiempo de inactividad es localizado en lugar de global. Por el contrario, los diseños en línea a menudo requieren paradas completas de la línea para cambios, lo que convierte las tareas de configuración breves en pérdidas de producción prolongadas.
A medida que aumenta la variedad de productos, esta diferencia se vuelve cada vez más visible en la producción diaria.
Cuando la producción se centra en uno o dos productos con tiradas largas e ininterrumpidas, los diseños en línea muestran su punto fuerte. El flujo continuo minimiza la manipulación y la línea se puede equilibrar con precisión para obtener el máximo rendimiento.
En este escenario, las plataformas de colocación de alta velocidad como Hanwha operan cerca de sus condiciones óptimas. Los cambios son raros, las configuraciones de los alimentadores permanecen estables y el costo por placa ensamblada suele ser menor que en diseños más segmentados.
En línea funciona mejor cuando la variabilidad se mantiene intencionalmente fuera del sistema. Muchos programas de electrónica de consumo recompensan la ejecución estable de alto volumen, donde el tiempo de actividad, la coherencia de la secuencia y el costo por placa dominan el modelo de decisión. Si esto se parece a su realidad de producción, revisar cómo se especifican normalmente las líneas SMT para electrónica de consumo puede ayudarle a confirmar si un diseño en línea seguirá siendo eficiente a medida que aumentan los volúmenes.
En regiones con altos costos laborales, el tiempo de inactividad rápidamente se vuelve costoso. Cuando una línea se detiene, los operadores, técnicos y supervisores suelen esperar inactivos mientras se resuelven los problemas.
Los diseños modulares ayudan a reducir este costo oculto al limitar el alcance de las paros. El mantenimiento, los ajustes o los problemas menores en un módulo no necesariamente paralizan toda la línea. Los diseños en línea, por otro lado, exigen un equilibrio y confiabilidad casi perfectos para evitar costosos tiempos de inactividad en toda la fuerza laboral.
Para muchas fábricas europeas, esta resiliencia puede superar las consideraciones puras de velocidad. En Europa, las decisiones de diseño a menudo están determinadas no sólo por el costo de la mano de obra, sino también por la confiabilidad y las expectativas de auditoría, especialmente para los programas industriales y automotrices.
Si está avanzando hacia una producción de mayor confiabilidad, la planificación de línea SMT para electrónica automotriz proporciona un contexto útil sobre por qué la expansión de la inspección, la trazabilidad y la estabilidad del proceso tienden a dar forma a la estrategia de diseño desde el principio.
Los requisitos de inspección rara vez permanecen estáticos. En muchas fábricas, el primer paso de inspección que se agrega o mejora es la inspección de soldadura en pasta, porque previene defectos posteriores y reduce los ciclos de retrabajo. Comprender cómo se colocan y utilizan normalmente las máquinas SPI en las líneas SMT le ayudará a predecir si su diseño aceptará nuevos pasos de inspección de forma limpia o forzará un retrabajo disruptivo más adelante. A medida que los estándares de calidad se endurecen y los productos se vuelven más complejos, a menudo se introducen pasos adicionales SPI, AOI o rayos X.
Los diseños modulares se adaptan intrínsecamente mejor a esta evolución. El espacio de amortiguación existente y las interconexiones flexibles permiten agregar o reposicionar equipos de inspección con interrupciones limitadas. Los diseños en línea pueden requerir un importante retrabajo del transportador y un reequilibrio de la línea para acomodar nuevas máquinas, lo que convierte las mejoras de calidad en importantes proyectos de ingeniería.
Si la ampliación de la inspección forma parte de su plan a medio plazo, la flexibilidad del diseño se convierte en un factor decisivo.

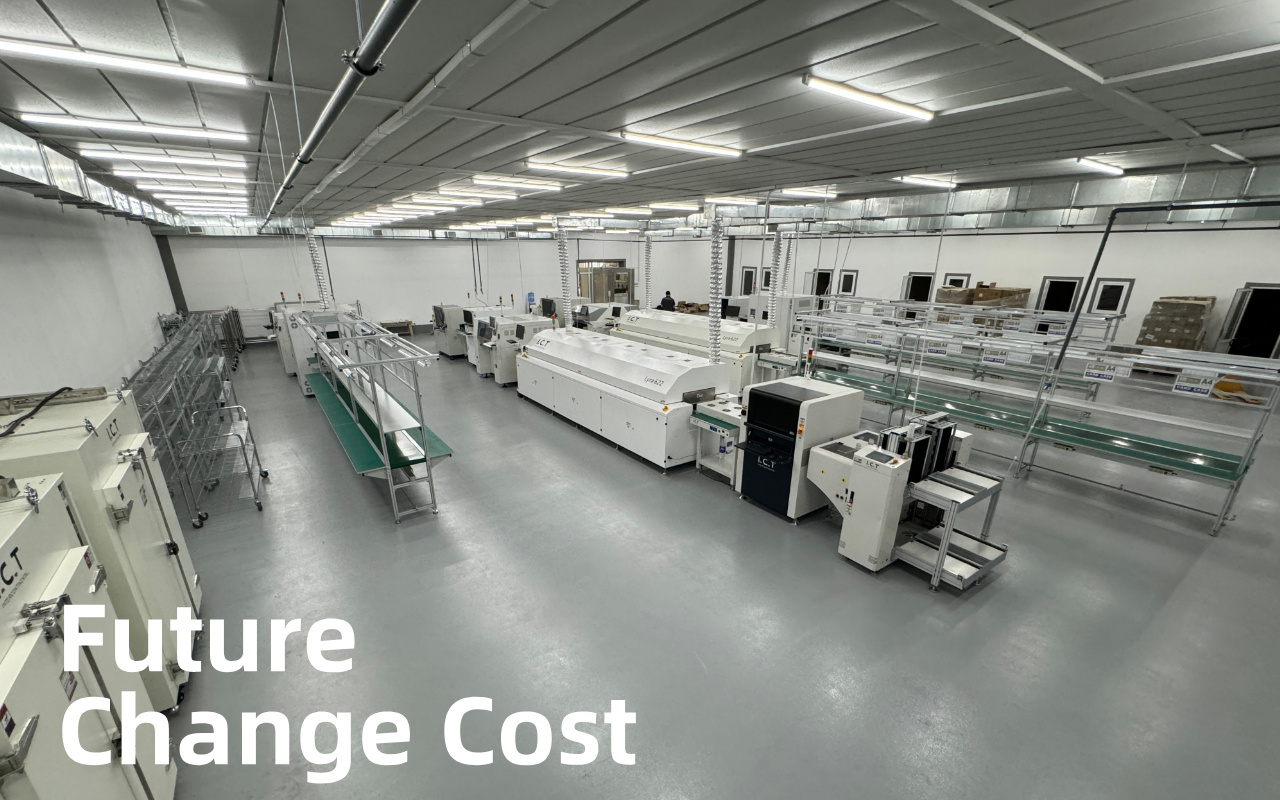

Cuando los equipos comparan los diseños de línea SMT, la atención se centra a menudo en la inversión inicial y la velocidad de instalación. Lo que con frecuencia se subestima es cuánto costarán los cambios futuros: en tiempo, mano de obra y pérdida de producción. Las decisiones de diseño determinan si la expansión y modificación son ajustes de rutina o proyectos disruptivos que consumen semanas de capacidad de producción.
Al planificar la expansión, es útil pensar más allá de los movimientos físicos del equipo. Muchas fábricas también se están preparando para una mayor madurez de la automatización, donde los datos, la trazabilidad y el control adaptativo se conviertan en parte de la estrategia de producción. Si está explorando cómo se ve en la práctica la fabricación sin luces (y qué exige de su arquitectura de línea), vale la pena revisar esto como parte de su decisión de diseño a largo plazo.
Durante la vida útil de una fábrica, estos costos ocultos a menudo exceden la diferencia de precio original entre las opciones de diseño.
Agregar una sola máquina es un requisito común, ya sea para inspección adicional, almacenamiento en búfer o alivio de capacidad. En diseños en línea, esto normalmente implica cortar transportadores, cambiar varias máquinas y reequilibrar todo el flujo. Incluso un cambio bien planificado puede generar días (o a veces semanas) de tiempo de inactividad.
En diseños modulares, se agregan nuevas máquinas como secciones adicionales. Los módulos existentes permanecen prácticamente intactos y la integración está localizada. En muchos casos, la instalación y la puesta en marcha se pueden completar en cuestión de horas, lo que permite que la producción se reanude rápidamente con una pérdida mínima de rendimiento.
La diferencia no es teórica: se manifiesta directamente en los cronogramas de entrega y los compromisos de los clientes.
Los equipos de gran tamaño, como impresoras y hornos de reflujo, se encuentran entre los elementos más difíciles de reubicar. En configuraciones en línea, mover una de estas máquinas a menudo requiere desconectar múltiples procesos ascendentes y descendentes, realinear los transportadores y restaurar el equilibrio de la línea desde cero.
Los diseños modulares reducen este impacto al aislar los equipos principales dentro de secciones definidas. Una impresora o un horno se pueden reposicionar o reemplazar sin forzar el desmontaje completo de la línea. Las necesidades de mano de obra son menores, el reinicio es más rápido y el riesgo de introducir nueva inestabilidad se reduce significativamente.
A medida que las fábricas evolucionan, esta flexibilidad se vuelve cada vez más valiosa. Los hornos de reflujo no solo son físicamente difíciles de reubicar, sino que también se convierten en nodos de datos centrales cuando se avanza hacia la trazabilidad y la integración de fábricas inteligentes.
Si su hoja de ruta incluye control de recetas, disciplina de creación de perfiles y conectividad, comprender la integración del reflujo de la Industria 4.0 le ayudará a evaluar si su diseño admite actualizaciones limpias sin forzar una reestructuración importante de la línea.
La tecnología de colocación no se detiene. Cuando están disponibles plataformas de mayor velocidad o mayor precisión, muchas fábricas quieren actualizarlas gradualmente en lugar de reconstruir toda la línea.
En diseños en línea estrechamente acoplados, la actualización a plataformas de colocación más rápidas, como los modelos más nuevos de JUKI o Hanwha , a menudo obliga a una reevaluación completa del equilibrio de la línea. Es posible que sea necesario actualizar los procesos posteriores simultáneamente para evitar nuevos cuellos de botella, aumento de costos e interrupciones.
Los diseños modulares permiten un enfoque gradual. Un módulo de ubicación se puede actualizar primero mientras que otras secciones continúan funcionando al ritmo actual. La inversión se reparte en el tiempo y se introducen mejoras de rendimiento sin desestabilizar toda la línea.

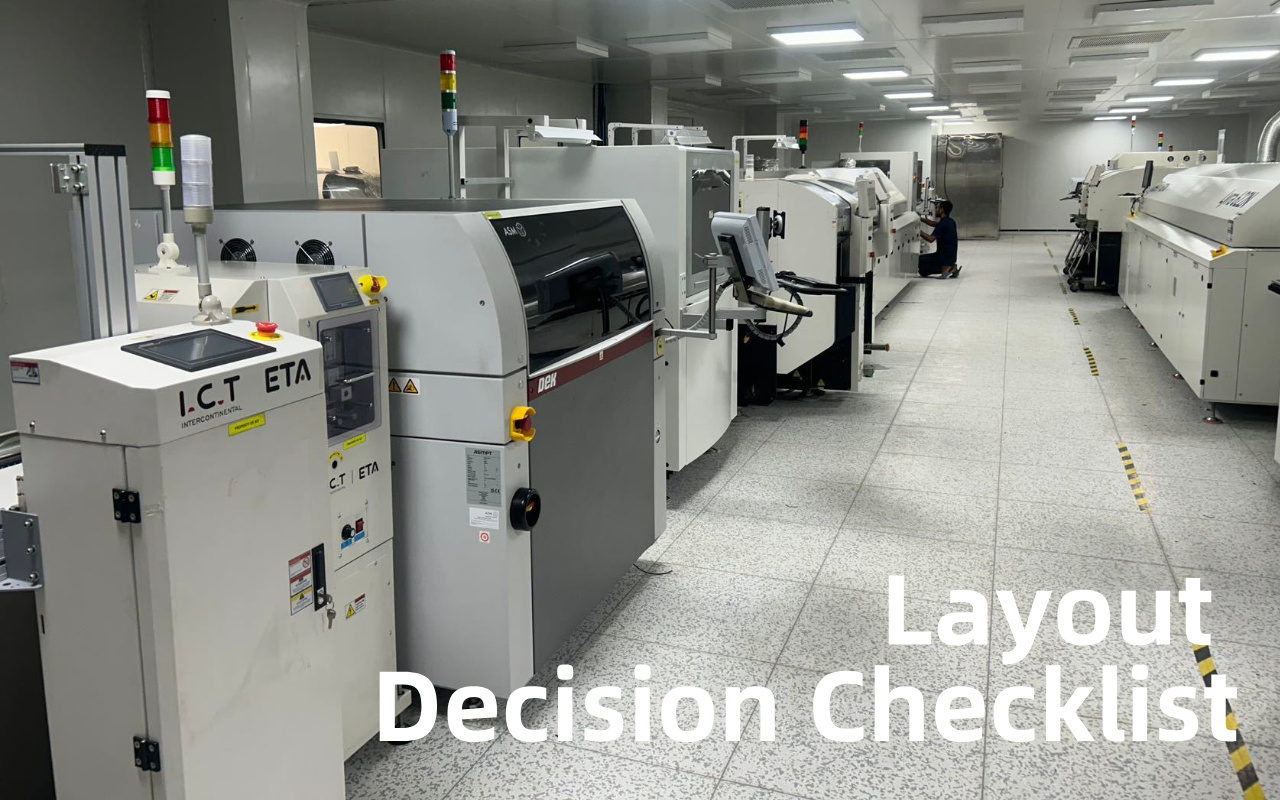

Antes de comprometerte con un diseño de línea SMT, da un paso atrás y evalúa tu situación honestamente. Esta lista de verificación está diseñada para ayudarlo a comparar sus necesidades operativas reales con las fortalezas y riesgos de cada opción de diseño. No hay respuestas correctas o incorrectas, solo opciones más seguras y riesgosas según su contexto.
Comience con su combinación de productos. Si ensambla muchas placas diferentes en lotes pequeños y cambia los productos con frecuencia, los diseños modulares generalmente brindan un margen operativo más seguro. Los cambios se pueden aislar y el trabajo de preparación no siempre requiere detener toda la línea.
Si su producción se centra en una pequeña cantidad de productos con tiradas largas e ininterrumpidas, los diseños en línea pueden funcionar muy bien. La clave es la coherencia. Cuanta más variación introduzcas, más tensión pondrás en una línea estrechamente acoplada.
A continuación, considere qué tan estable es probable que sea su volumen de producción en los próximos años. Los diseños en línea son más efectivos cuando el volumen permanece predecible y equilibrado a lo largo del tiempo. Recompensan la estabilidad con una alta eficiencia.
Si la demanda es incierta, está creciendo o se espera que cambie hacia una mayor combinación de productos, los diseños modulares manejan estos cambios con mayor elegancia. Permiten ajustes de capacidad y proceso sin forzar un rediseño completo de la línea.
Las decisiones de diseño también reflejan cuánta flexibilidad desea preservar financieramente. Si tiene una tolerancia limitada para tiempos de inactividad futuros, costos de reubicación o trabajos de ingeniería repetidos, los diseños modulares ayudan a minimizar estos gastos durante la vida útil de la fábrica.
Si está dispuesto a invertir más por adelantado y espera poca necesidad de modificaciones futuras, los diseños en línea pueden ofrecer un menor costo por placa en condiciones estables. La contrapartida es una menor flexibilidad posterior.
Los requisitos de inspección rara vez disminuyen con el tiempo. Si su hoja de ruta incluye varios pasos AOI, SPI o de rayos X, ya sea ahora o en el futuro cercano, los diseños modulares simplifican la integración y reducen las interrupciones.
Si las necesidades de inspección son mínimas y es poco probable que se amplíen, los diseños en línea siguen siendo sencillos y eficientes. Cuanta más inspección agregue, más valiosa será la flexibilidad del diseño.
Finalmente, evalúe la experiencia de su equipo. Los diseños en línea exigen una operación disciplinada, una rápida resolución de problemas y una ejecución eficiente de los cambios. Los equipos con un fuerte control de procesos y rutinas claras pueden tener éxito en estos entornos.
Si su equipo tiene menos experiencia en la gestión de paradas frecuentes o cambios complejos, los diseños modulares proporcionan una estructura más tolerante. Reducen el impacto del error humano y aceleran la recuperación cuando ocurren problemas.
El diseño en línea destaca en ejecuciones estables y de gran volumen con flujo continuo y colocación de alta velocidad como JUKI y Hanwha. El diseño modular ofrece una mayor resiliencia a los cambios, la alta combinación, el bajo volumen y las futuras expansiones con una integración más sencilla de la inspección I.C.T y los buffers. La elección correcta depende de la combinación de productos, la estabilidad del volumen, los planes de inspección y la tolerancia a los costos de cambios futuros, no solo el espacio o el precio inicial. Utilice la lista de verificación de cinco puntos para adaptarla a su situación real y evitar costosos retrabajos posteriores.
Comuníquese con nuestro equipo al market@smt11.com para obtener una revisión de diseño gratuita o ayuda para elegir la configuración correcta para su próxima línea SMT.
Sí, pero es caro y lento. Las líneas en línea tienen conexiones estrechas, por lo que cambiar a modular significa cortar transportadores, agregar amortiguadores y reequilibrar todo. Muchas fábricas pasan meses y pierden producción durante el cambio. Es mejor elegir modular desde el principio si cree que la flexibilidad será importante más adelante. Las conversiones en línea a modulares a menudo cuestan más que construir primero un módulo modular porque se paga el doble por algún trabajo.
No siempre. Modular necesita más transportadores y buffers al inicio, por lo que el costo inicial puede ser entre un 10% y un 30% mayor dependiendo de la longitud de la línea. Pero en línea ahorra dinero sólo si nunca cambia mucho. Cuando agrega máquinas o productos más adelante, lo modular generalmente se amortiza rápidamente porque los cambios cuestan menos tiempo y mano de obra. En fábricas con una mezcla elevada o en crecimiento, el costo total modular durante 3 a 5 años suele ser menor.
Ambos funcionan en cualquier diseño porque JUKI y Hanwha son de alta calidad. En línea les conviene más para un gran volumen estable porque su velocidad coincide con el flujo continuo. Modular es mejor si cambia las configuraciones con frecuencia: diferentes configuraciones o velocidades del alimentador pueden funcionar de manera más independiente. Muchas fábricas mezclan con éxito ambas marcas en líneas modulares utilizando amortiguadores para equilibrar ligeras diferencias de velocidad.
El espacio pequeño empuja hacia el modo en línea porque utiliza un camino recto y menos transportador. Pero los modulares también pueden adaptarse a espacios pequeños con amortiguadores más cortos y secciones compactas. Si el espacio es muy reducido y espera pocos cambios, el sistema en línea es práctico. Si prevé agregar inspección o productos, la modularidad aún ofrece más valor incluso en áreas pequeñas al evitar grandes interrupciones posteriores.
La duración de máquina tampón depende de la parada más larga esperada. Para la mayoría de las líneas, 1 a 2 metros por estación crítica (como colocación o inspección) es suficiente para absorber recargas del alimentador o atascos menores (5 a 15 minutos). Agregue más si tiene paradas largas frecuentes o tablas de alto valor que no pueden esperar. Prueba con ejecuciones reales: muy poco buffer provoca copias de seguridad; demasiado desperdicia espacio. Comience con 1,5 metros en promedio y ajuste después de los primeros meses.
