Sí, las máquinas empalmadoras SMT pueden admitir diferentes anchos de cinta, pero no todas las máquinas admiten el mismo rango o lo hacen igualmente bien. La compatibilidad del ancho de la cinta depende de la estructura de posicionamiento de la máquina, el método de alineación, la interfaz del alimentador y la estabilidad del propio empalme. Si la máquina está diseñada para una gama estrecha de cintas, puede funcionar bien en un proceso limitado pero no satisfacer necesidades de producción más amplias.
Para las fábricas que manejan muchos tipos de componentes, es importante comprender la compatibilidad del ancho de la cinta de la máquina de empalme SMT antes de comprar el equipo. Una máquina que iguala sólo una parte de su gama de materiales puede generar retrasos en los cambios, problemas con el alimentador y trabajo manual innecesario. Por el contrario, una máquina con soporte de cinta más ancho puede adaptarse a más posiciones de alimentador, más tipos de componentes y más escenarios de producción.
Esta guía explica cómo los diferentes anchos de cinta afectan el empalme, qué significa compatibilidad en la práctica y cómo decidir si una máquina puede soportar los materiales utilizados en su línea. También muestra cómo la elección del ancho de la cinta puede afectar la estabilidad del alimentador y el rendimiento posterior en la etapa de recogida y colocación de la máquina .
La respuesta corta es sí, una máquina empalmadora SMT puede admitir diferentes anchos de cinta. La respuesta más útil es que sólo puede admitir anchos que se ajusten a su diseño físico y método de trabajo. El ancho de soporte no es ilimitado. Cada máquina empalmadora tiene un rango de compatibilidad y la máquina debe adaptarse a los tamaños de carrete utilizados en la producción real.
Algunas máquinas están diseñadas para cintas estrechas comunes. Otros admiten una gama más amplia y están diseñados para gestionar líneas de producción más flexibles. Si su fábrica maneja muchas familias de componentes, el soporte del ancho de la cinta debe ser una de las primeras cosas que se verifican durante la evaluación del equipo.
Muchos compradores sólo se fijan en el ancho máximo que figura en el folleto. Ese número importa, pero no cuenta toda la historia. Una máquina puede admitir varios anchos de cinta y aun así funcionar mejor en ciertos anchos que en otros. La verdadera prueba es si puede unir las cintas limpiamente, alinearlas con precisión y permitir que el alimentador las mueva suavemente después.
En otras palabras, el soporte del ancho no se trata sólo de ajustar físicamente la cinta. También se trata de si la máquina puede producir una unión estable que sobreviva a las condiciones reales de producción.
Las cintas estrechas suelen ser más sensibles a la alineación y la calidad de las juntas. Las cintas más anchas pueden ser más fáciles de mantener en su posición, pero pueden crear más superficie, más rigidez o más presión en el punto de empalme. Debido a esto, la máquina debe coincidir con el comportamiento de la cinta, no sólo con el número de ancho de la cinta.
Esta es la razón por la que una máquina que maneja muy bien un ancho de cinta puede necesitar diferentes accesorios o configuraciones para otro ancho. Una buena compatibilidad significa que la máquina sigue siendo confiable en todos los anchos que más importan en su flujo de producción.

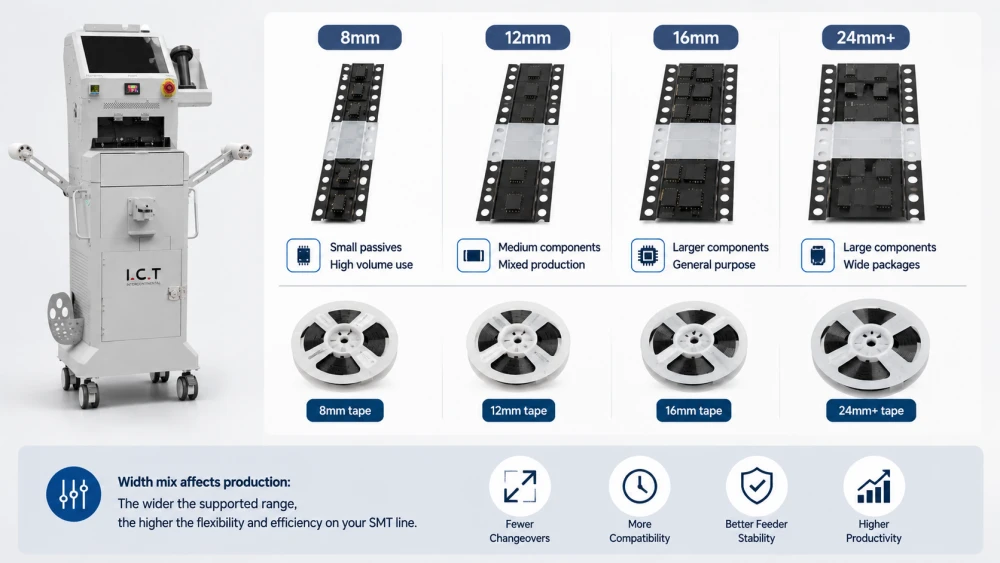

Para juzgar la compatibilidad correctamente, necesita saber qué anchos son realmente comunes en la producción de SMT. La mayoría de las fábricas no utilizan un solo ancho de cinta. Utilizan varios anchos en diferentes tipos de componentes, posiciones de alimentador y familias de productos.
Es por eso que una revisión del soporte del ancho de la cinta de un componente real debe comenzar con la lista de materiales, no con el folleto de la máquina. Una vez que conozca sus anchos comunes, podrá compararlos con el rango de la máquina y el comportamiento del alimentador.
8 mm es uno de los anchos más utilizados en SMT porque muchos componentes pasivos pequeños están empaquetados en una cinta transportadora estrecha. Este ancho suele aparecer en líneas de gran volumen y puede ser uno de los carretes que se cambian con más frecuencia en la producción.
Si su fábrica utiliza muchos carretes de 8 mm, la máquina empalmadora debe soportar una alineación estable en este ancho estrecho. Las pequeñas desviaciones pueden tener más importancia aquí porque la cinta es compacta y los bolsillos están más juntos.
Las cintas de 12 mm y 16 mm son comunes para componentes de tamaño mediano y requisitos de producción mixtos. Estos anchos se utilizan a menudo cuando el paquete de componentes es más grande que una simple parte pasiva pero aún no es lo suficientemente grande como para requerir una cinta portadora ancha.
Estos anchos pueden ser más tolerantes que 8 mm en algunas situaciones, pero aun así requieren una unión precisa. Si el empalme está desplazado o es desigual, el movimiento del alimentador aún puede volverse inestable.
Las cintas más anchas se suelen utilizar para componentes más grandes o formatos de embalaje que necesitan más espacio. La ventaja es que la cinta puede ser más fácil de manejar físicamente, pero el empalme puede necesitar una máquina con un soporte más fuerte o un mejor control de alineación.
Las cintas más anchas también pueden introducir más rigidez cerca de la articulación. Eso significa que la máquina no sólo debe sujetar la cinta, sino también mantener la junta lo suficientemente plana para pasar limpiamente por el camino del alimentador.
Si su línea utiliza sólo uno o dos anchos, la compatibilidad es más fácil de definir. Si utiliza muchos anchos, la máquina empalmadora debe admitir un rango más amplio sin obligar al operador a ajustar la configuración con demasiada frecuencia. En esa situación, la flexibilidad del ancho se convierte en parte de la productividad, no sólo en parte de las especificaciones del equipo.
Para una explicación más profunda de la estructura de la máquina y la lógica de trabajo, también puede leer cómo funciona una máquina empalmadora SMT.
SMT La compatibilidad de la máquina empalmadora depende de algo más que la etiqueta del ancho de la cinta. Varias características de diseño determinan si la cinta se puede sujetar, alinear, unir y alimentar con éxito. Si alguna de estas piezas no coincide bien, la máquina puede tener problemas incluso si el ancho de la cinta está técnicamente dentro del rango indicado.
La máquina debe colocar las cintas viejas y nuevas en una posición consistente. Si el posicionamiento no es correcto, el empalme puede estar en ángulo o desplazado. Esto es especialmente importante para cintas estrechas, donde incluso una pequeña desalineación puede crear problemas en el alimentador.
Una buena precisión de posicionamiento ayuda a que la máquina admita un rango de ancho más amplio porque cada cinta ingresa al área de la junta de manera controlada.
El accesorio sujeta la cinta durante la unión. Es posible que un dispositivo diseñado para cinta angosta no estabilice adecuadamente un carrete más ancho, y un dispositivo diseñado para cinta más ancha puede que no guíe uno angosto de manera limpia. Por eso el aparato es uno de los puntos de compatibilidad física más importantes.
Al evaluar las máquinas, pregunte si el accesorio es ajustable, dedicado o de varios tamaños. La respuesta ayuda a revelar si la máquina puede manejar su combinación de producción real.
El método de unión también importa. Algunos métodos son mejores para mantener la cinta plana, mientras que otros pueden introducir espesor o rigidez. Si el método crea una junta voluminosa, esto puede ser aceptable en un ancho de cinta pero problemático en otro.
La compatibilidad es mayor cuando el método de unión mantiene el empalme plano y estable en todo el rango de ancho utilizado en la producción.
Un empalme sólo tiene éxito si pasa limpiamente por el alimentador. Eso significa que la interfaz del alimentador también forma parte de la compatibilidad de ancho. Si una máquina une la cinta pero el alimentador no puede aceptar el empalme resultante sin problemas, la afirmación de compatibilidad está incompleta.
Es por esto que siempre se debe revisar el soporte del ancho junto con el comportamiento del alimentador, especialmente cuando la línea de producción utiliza un sistema de colocación rápida.

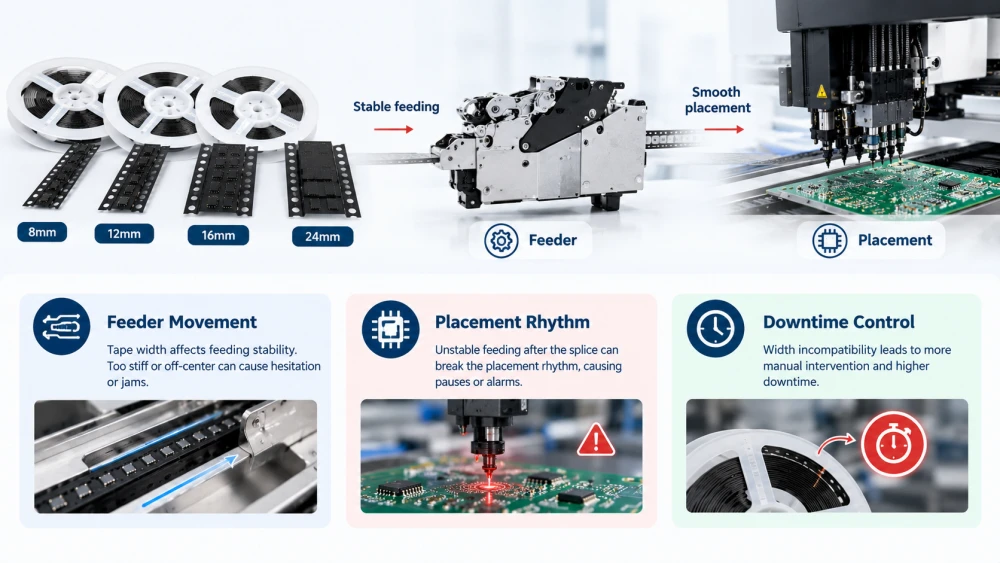

El ancho de la cinta tiene un impacto directo en el comportamiento del alimentador. Las cintas estrechas pueden ser más sensibles a la alineación, mientras que las cintas más anchas pueden crear más resistencia física en el punto de empalme. En ambos casos, el alimentador espera un movimiento predecible y una geometría de articulación estable.
Es por eso que la compatibilidad del ancho de la cinta no es sólo una cuestión de empalme. También es una cuestión de estabilidad de la producción que afecta a toda la línea, desde el alimentador hasta el cabezal de colocación.
El alimentador avanza la cinta con un movimiento controlado. Si la junta es demasiado rígida para el ancho utilizado, el alimentador puede vacilar o crear un pequeño atasco. Si la junta está descentrada, la cinta puede desviarse en el camino.
Estos problemas suelen aparecer una vez finalizado el empalme, por lo que la máquina debe probarse en condiciones reales de alimentación. Para conocer el comportamiento relacionado del alimentador, consulte este artículo sobre calidad del empalme y confiabilidad del alimentador..
La máquina de recogida y colocación depende del alimentador para presentar los componentes a tiempo. Si el ancho de la cinta crea una alimentación inestable después del empalme, el ritmo de colocación puede alterarse. El resultado puede ser una pausa, una alarma o un rendimiento reducido.
Entonces, cuando se pregunta si una máquina empalmadora admite diferentes anchos de cinta, la pregunta práctica es realmente si admite una colocación estable después del empalme.
La incompatibilidad de ancho puede generar intervenciones manuales repetidas. Si los operadores deben restablecer el alimentador, volver a unir la cinta o recuperarse de un atasco, el tiempo de inactividad aumenta rápidamente. Esto es especialmente doloroso en líneas con frecuentes cambios de carrete.
Para obtener una visión más amplia del impacto en el tiempo de actividad, lea este artículo sobre cómo el empalme respalda el funcionamiento continuo de la línea..
La mejor manera de comprobar la compatibilidad es comparar la máquina con los anchos que realmente utiliza y luego probar el resultado en un contexto de producción real. Las afirmaciones de los folletos son útiles, pero las pruebas de producción dan la respuesta real.
Una buena revisión de la compatibilidad del ancho de la cinta de la máquina empalmadora SMT debe incluir los materiales actuales, los materiales futuros esperados y los tipos de alimentadores utilizados en la línea.
Enumere todos los anchos de cinta utilizados actualmente en la línea. Incluya los anchos más comunes, los anchos menos comunes y cualquier ancho especial que aparezca solo en ciertos productos. Esto le brinda un objetivo de compatibilidad realista.
Sin este inventario, es fácil comprar una máquina que cubre un ancho frecuente pero omite un caso límite importante.
Utilice los carretes, las cintas transportadoras y los alimentadores reales de producción cuando sea posible. Es posible que el material de muestra no muestre el mismo comportamiento que el material de producción real, especialmente si sus proveedores utilizan una rigidez de cinta o una calidad de borde ligeramente diferente.
Probar carretes reales le brinda una respuesta más confiable sobre si la máquina puede soportar su alcance de manera confiable.
No detener la prueba en el momento de unir la cinta. Observe cómo se mueve el empalme a través del alimentador. Comprueba si se mantiene centrado, pasa suavemente y continúa alimentándose sin alarmas ni vacilaciones.
Este paso es importante porque el valor real del soporte del ancho de la cinta no es la capacidad de unir la cinta. Es la capacidad de mantener el material en movimiento después.
Si la máquina necesita muchos cambios de configuración entre anchos, la línea puede perder tiempo incluso si los anchos son técnicamente compatibles. Pregunte con qué rapidez los operadores pueden cambiar entre anchos y si el proceso permanece estable en todo el rango.
La mejor máquina es aquella que admite múltiples anchos sin crear complejidad innecesaria durante el cambio diario.

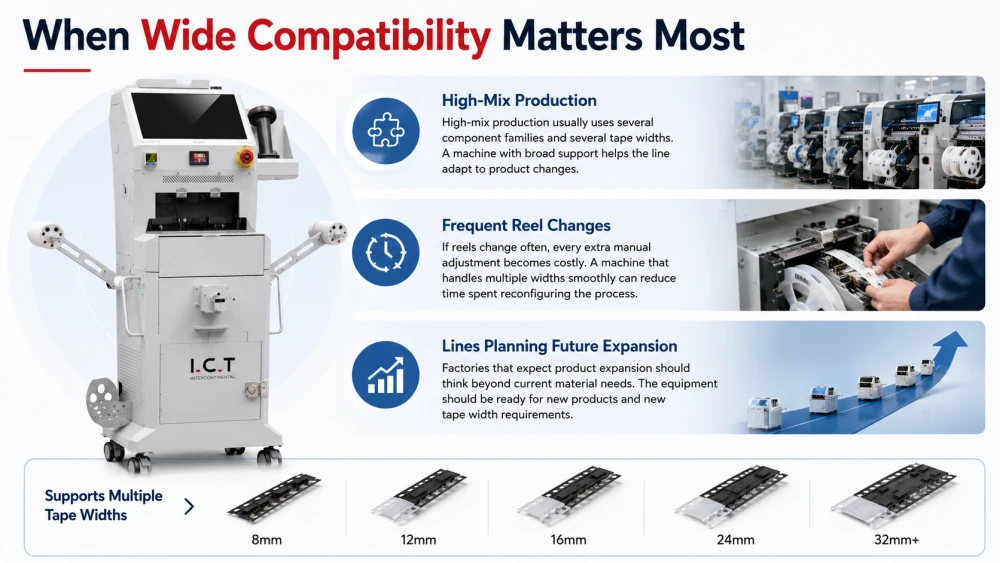

Algunas fábricas necesitan una compatibilidad de ancho amplio más que otras. Cuanto más cambia su combinación de producción, más valiosa se vuelve una máquina de empalme flexible. En una línea estable de un solo producto, un rango de soporte estrecho puede ser suficiente. En una línea de productos mixtos, la flexibilidad puede ahorrar tiempo y reducir los errores de configuración.
La producción de alta mezcla suele utilizar varias familias de componentes y varios anchos de cinta. Una máquina con amplio soporte ayuda a que la línea se adapte a los cambios de producto sin necesidad de herramientas separadas para cada ancho.
Si los carretes se cambian con frecuencia, cada ajuste manual adicional resulta costoso. Una máquina que maneja múltiples anchos sin problemas puede reducir el tiempo dedicado a reconfigurar el proceso.
Las fábricas que esperan una expansión de sus productos deberían pensar más allá de las necesidades materiales actuales. Si es probable que los nuevos productos introduzcan cintas más anchas o más estrechas, el equipo debería poder manejarlas sin cambios importantes.
Para elegir equipos en ese contexto, esta guía sobre cómo elegir una máquina empalmadora SMT es una referencia complementaria útil.
Muchos compradores cometen los mismos errores al juzgar la compatibilidad del ancho de la cinta. Estos errores se pueden evitar, pero a menudo aparecen cuando la máquina se selecciona demasiado rápido o sin realizar pruebas reales del material.
El número de ancho máximo no es suficiente. Técnicamente, una máquina puede aceptar una cinta ancha pero no soportarla bien durante la alimentación o la unión. Pregunte siempre cómo funciona la máquina en los anchos específicos que realmente utiliza.
Algunas máquinas parecen compatibles en la estación de empalme pero crean problemas más adelante en el alimentador. Siempre verifique el recorrido completo desde la unión de la cinta hasta el movimiento del alimentador y la preparación para la colocación.
Probar sólo con un ancho o un carrete de muestra puede ocultar problemas de compatibilidad. La máquina debe verificarse con múltiples anchos y múltiples condiciones de carrete antes de la aprobación final.
Si soportar múltiples anchos requiere demasiados ajustes manuales, es posible que la máquina no sea práctica para el uso diario. La compatibilidad debería reducir la carga, no agregar nuevos pasos al flujo de trabajo del operador.
Sí, las máquinas empalmadoras SMT pueden admitir diferentes anchos de cinta, pero solo dentro de su rango de diseño y capacidad de proceso. La verdadera pregunta no es si una máquina puede unir en teoría dos cintas de diferentes anchos. La verdadera pregunta es si puede hacerlo de manera confiable, repetible y sin crear problemas en los alimentadores aguas abajo.
Al evaluar la compatibilidad del ancho de la cinta, verifique los anchos reales utilizados en su fábrica, pruebe la máquina con carretes reales y observe cómo se mueve el empalme a través del alimentador. Una buena máquina debe permitir una alineación estable, uniones limpias y una alimentación suave en los anchos más importantes.
Si su línea de producción maneja muchas familias de componentes, el soporte de ancho amplio puede mejorar la eficiencia del cambio y proteger el tiempo de actividad de colocación. Si su línea utiliza un rango más estrecho, la máquina aún debe validarse cuidadosamente para que no cree problemas ocultos. Para conocer el contexto de planificación más amplio, lea la guía de empalme y cambio de material SMT.
Sí, las máquinas empalmadoras SMT pueden admitir diferentes anchos de cinta si la máquina está diseñada para ese rango. La clave no es sólo si la cinta encaja, sino si la máquina puede alinear, unir y alimentar la cinta sin problemas. Siempre verifique el rango de ancho real y pruebe sus carretes reales antes de comprarlos.
Los anchos de cinta SMT más comunes son 8 mm, 12 mm, 16 mm y 24 mm. Algunas líneas también utilizan formatos especiales más amplios para componentes más grandes. La combinación exacta depende de la familia de productos, la configuración del alimentador y el volumen de producción. Su máquina debe coincidir con los anchos utilizados con mayor frecuencia en su línea.
Sí, el ancho de la cinta puede afectar el rendimiento del alimentador después del empalme. Las cintas estrechas pueden ser más sensibles a la alineación, mientras que las cintas más anchas pueden crear más rigidez o resistencia en la articulación. El empalme debe permanecer plano y centrado para que el alimentador pueda moverlo sin atascarse ni perder posición.
Verifique su inventario actual de ancho de cinta, confirme el rango admitido por la máquina y pruebe carretes reales a través del alimentador real. No confíe únicamente en el ancho máximo indicado en el folleto. La máquina debe demostrar que puede unir y alimentar las cintas sin problemas en condiciones reales de producción.
No siempre. Un rango de compatibilidad más amplio es útil si su combinación de producción cambia con frecuencia o si planea una expansión futura. Pero si su línea utiliza sólo uno o dos anchos, una máquina más simple puede ser suficiente. La mejor opción es la que se adapta a su combinación de materiales real y a su flujo de trabajo diario.
