Se utiliza una máquina empalmadora SMT para conectar el extremo de una cinta componente con el inicio de otro carrete, de modo que la línea SMT pueda continuar funcionando con menos interrupciones. En términos simples, ayuda a los operadores a reemplazar los carretes de componentes más rápido sin crear largas paradas en el alimentador o en la etapa de recogida y colocación.
Para las fábricas que manejan cambios frecuentes de carrete, es importante comprender cómo funciona la máquina empalmadora SMT porque el cambio de material afecta directamente la eficiencia de la línea, la estabilidad del alimentador y el rendimiento de la producción. Un buen proceso de empalme mantiene los componentes moviéndose sin problemas desde el carrete hasta el alimentador y la máquina de colocación.
Este artículo explica qué es una máquina empalmadora SMT, cómo funciona el proceso de empalme automático de cintas y por qué una máquina empalmadora de bobinas de componentes se está convirtiendo en una parte importante de la producción SMT moderna.
Una máquina empalmadora SMT es un equipo diseñado para unir dos cintas portadoras durante el reemplazo del carrete de componentes. En lugar de detener la línea, retirar un carrete vacío y preparar manualmente el siguiente carrete, el operador puede usar la máquina empalmadora para conectar el nuevo carrete a la ruta de cinta existente.
El propósito no es sólo conectar la cinta. El verdadero propósito es reducir el tiempo de inactividad, mejorar la precisión de los cambios y mantener la línea de producción abastecida de componentes.
En la producción de SMT, los componentes electrónicos normalmente se suministran en embalajes de cinta transportadora y carrete. La cinta portadora sujeta los componentes en bolsillos y una cinta protectora los protege antes de que sean recogidos por la máquina de colocación.
Durante la producción, el alimentador tira la cinta hacia adelante. Cuando un carrete está casi vacío, el siguiente carrete debe conectarse con precisión. La máquina empalmadora SMT ayuda a unir las dos cintas para que la alimentación pueda continuar con una interrupción mínima.
Sin un proceso de empalme confiable, cada cambio de bobina puede convertirse en una pequeña parada de producción. En una línea SMT muy transitada, esas pequeñas paradas se acumulan rápidamente. Si los operadores necesitan cambiar muchos carretes durante un turno, un control de cambio deficiente puede reducir la producción efectiva de toda la línea.
Una máquina empalmadora SMT es especialmente útil cuando la fábrica necesita:
Tiempo de reemplazo de carrete más corto
Operación del alimentador más estable
Trabajo manual menos dependiente del operador
Mejor control del cambio de material
Menor riesgo de desalineación de la cinta

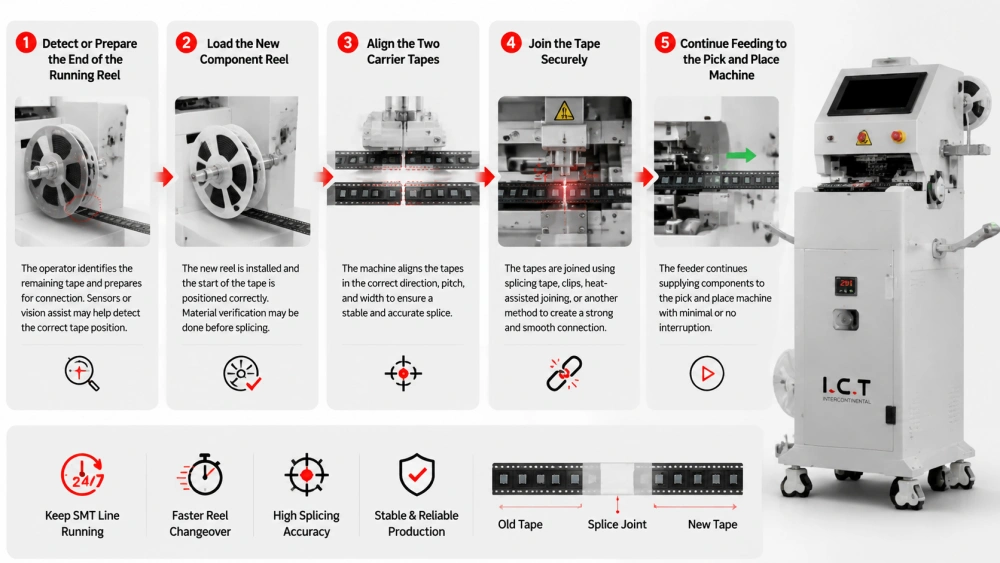

El principio de funcionamiento básico es sencillo. La máquina prepara, alinea y une cintas de dos componentes para que el alimentador pueda continuar tirando material sin una interrupción prolongada.
Aunque los diseños de las máquinas varían, la mayoría de los modelos automáticos o semiautomáticos siguen una lógica operativa similar.
El proceso comienza cuando el carrete del componente actual está casi vacío. El operador identifica la cinta restante y la prepara para la conexión. En sistemas más avanzados, los sensores o la asistencia visual pueden ayudar a detectar la posición correcta de la cinta.
Este paso es importante porque el punto de empalme debe estar limpio y preciso. Si el extremo de la cinta está dañado, desigual o colocado incorrectamente, la unión final puede afectar el movimiento del alimentador.
A continuación, el operador prepara la nueva bobina. El inicio de la nueva cinta debe estar colocado correctamente para que pueda unirse al final de la cinta vieja.
En un sistema de cambio de material controlado, esta etapa también puede incluir la verificación del material. Por ejemplo, el operador puede verificar el número de pieza, el código de barras del carrete, la información del lote o la asignación del alimentador antes de completar el empalme.
La alineación precisa es una de las partes más importantes del proceso de empalme automático de cintas . Las dos cintas deben coincidir en dirección, paso y ancho. Si la alineación es deficiente, el alimentador puede atascarse o la secuencia del bolsillo del componente puede volverse inestable.
Una buena máquina empalmadora de carretes de componentes ayuda a colocar las cintas de manera consistente. Esto reduce la presión sobre las habilidades de los operadores y hace que el proceso de cambio sea más fácil de repetir en diferentes turnos.
Después de la alineación, la máquina une las cintas viejas y nuevas. Dependiendo del tipo de máquina, esto puede implicar empalmar cinta, clips, unión asistida por calor u otro método de unión mecánico.
La unión debe ser lo suficientemente fuerte para pasar a través del comedero, pero lo suficientemente suave como para no interferir con la alimentación. Este equilibrio es importante. Una articulación débil puede separarse, mientras que una articulación voluminosa o desigual puede causar resistencia al alimentador.
Una vez que se completa el empalme, el alimentador puede continuar suministrando componentes a la máquina de recogida y colocación . El objetivo es que la transición entre carretes sea lo más suave posible, con poca o ninguna interrupción en la colocación.
Aquí es donde el empalme se vuelve valioso. Admite una producción continua en lugar de tratar cada cambio de bobina como un punto final.

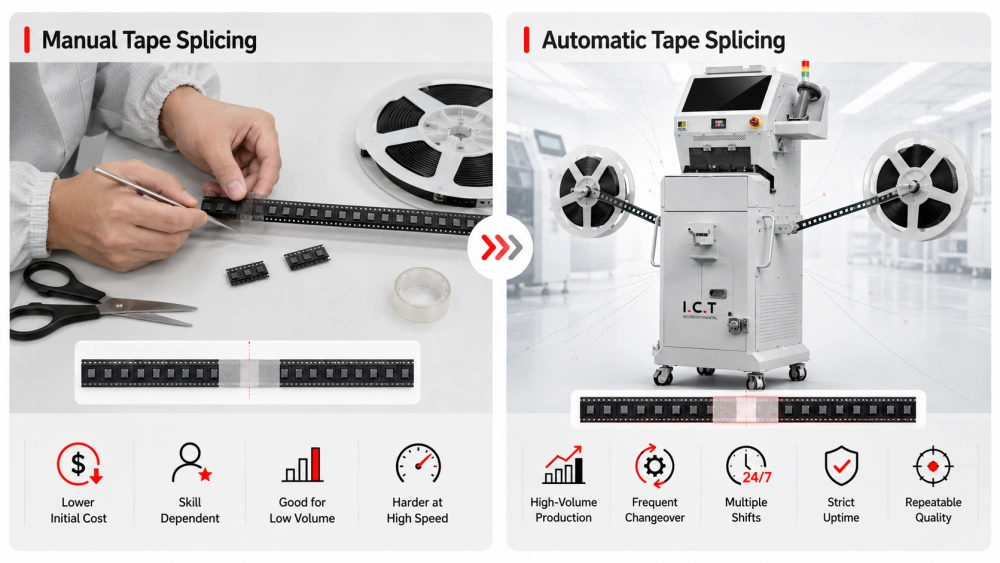

SMT el empalme de cintas se puede realizar manualmente o con equipos automáticos. Ambos métodos pueden funcionar, pero la estabilidad y la eficiencia son diferentes.
El empalme manual generalmente depende de que un operador corte, alinee y una las cintas a mano. Puede que requiera una inversión inicial menor, pero el resultado depende en gran medida de la habilidad y la atención.
El empalme manual puede ser adecuado para líneas de bajo volumen, productos simples o fábricas con cambios de carrete limitados. Sin embargo, a medida que aumenta la velocidad de producción, la operación manual se vuelve más difícil de controlar.
Un proceso automático de empalme de cinta utiliza equipos para estandarizar pasos clave como el posicionamiento, corte, alineación y unión de la cinta. Esto mejora la coherencia y reduce la posibilidad de error humano.
El empalme automático suele ser mejor para fábricas con:
Producción SMT de gran volumen
Cambio frecuente de material
Múltiples turnos de producción.
Requisitos estrictos de tiempo de actividad
Demanda de calidad de operación repetible
Para una visión más amplia de la estrategia de cambio de material, puede leer la guía de cambio de material y máquina de empalme SMT.
Una máquina empalmadora de carretes de componentes puede parecer compacta, pero generalmente combina varias funciones para hacer que la unión de carretes sea más rápida y confiable.
El área de posicionamiento mantiene en su lugar las cintas portadoras nuevas y viejas. Esta área ayuda a garantizar que las cintas estén alineadas antes de unirse. El posicionamiento estable es especialmente importante para componentes pequeños y cintas estrechas.
Algunas máquinas incluyen un mecanismo de corte o recorte para preparar los extremos de la cinta. Un corte limpio ayuda a crear un mejor empalme y reduce el riesgo de movimientos desiguales a través del alimentador.
La unidad de empalme realiza el proceso de unión real. Se puede aplicar cinta de empalme, presionar la unión o completar otro tipo de conexión dependiendo del diseño de la máquina.
Las máquinas avanzadas pueden incluir sensores, escaneo de códigos de barras o inspección visual. Estas funciones ayudan a reducir la carga de material incorrecto y mejorar la trazabilidad del proceso.
Por ejemplo, la máquina de empalme inteligente automática SMT está diseñada para un empalme inteligente de carretes y un cambio eficiente de material SMT.
Un empalme puede parecer un pequeño punto de conexión, pero puede afectar todo el proceso de alimentación. Si el empalme no es preciso, es posible que el alimentador no tire la cinta con suavidad.
Los problemas comunes relacionados con el alimentador debido a un empalme deficiente incluyen atascos de cinta, resistencia a la alimentación, avance perdido y posición de recogida inestable. Estos problemas pueden detener la línea o crear errores de ubicación.
Por eso la calidad de la unión importa tanto como la velocidad de la operación. El empalme rápido es útil sólo cuando el empalme final puede pasar a través del alimentador de manera confiable.
Un buen empalme debe ser fuerte, plano y alineado con precisión. Debería permitir que el alimentador continúe moviendo la cinta sin resistencia repentina. Cuando esto sucede, el proceso de recogida y colocación se mantiene más estable.
Para los equipos de producción, esto significa menos interrupciones y mayor confianza durante el cambio de bobina.
El cambio de material incluye más que reemplazar un carrete. También implica identificar el material correcto, preparar el siguiente carrete, verificar la configuración, mantener la estabilidad del alimentador y mantener el programa de colocación provisto de los componentes correctos.
Una máquina empalmadora SMT ayuda con la conexión física entre los carretes. Sin embargo, un proceso de cambio completo también puede incluir verificación de códigos de barras, gestión de alimentadores, preparación de kits, seguimiento de materiales y planificación de la producción.
Cuando estos pasos funcionan juntos, la fábrica puede reducir las paradas de línea y mejorar la continuidad de la producción.
La carga de trabajo del operador es un factor importante en la producción de SMT. Cuando los operadores deben manejar muchos alimentadores, carretes y cambiadores a la vez, es más probable que se cometan errores. Una máquina empalmadora de carretes de componentes reduce el trabajo manual repetitivo y brinda a los operadores un proceso más claro y controlado.
Esta es una de las razones por las que el empalme automático de bobinas es especialmente valioso en líneas con cambios frecuentes de producto o alto consumo de componentes.
Antes de utilizar una máquina empalmadora SMT en producción, las fábricas deben comprobar varios detalles prácticos. El objetivo es asegurarse de que la máquina coincida con los materiales reales y los requisitos de la línea.
Los diferentes componentes utilizan diferentes anchos de cinta. Los anchos comunes de cinta transportadora SMT incluyen 8 mm, 12 mm, 16 mm y 24 mm. Una máquina adecuada debe admitir los tamaños de cinta utilizados con mayor frecuencia en su línea de producción.
La cinta dañada, los bordes doblados o el mal manejo del carrete pueden afectar el empalme. Los operadores deben verificar el estado de la cinta antes de unir dos carretes, especialmente cuando se trata de componentes sensibles o de alto valor.
El empalme final debe pasar suavemente por el alimentador. Incluso si la cinta se une exitosamente, el proceso no estará completo a menos que el alimentador pueda manejar el empalme sin resistencia ni atascos.
Los equipos automáticos reducen los requisitos de habilidades manuales, pero no eliminan la necesidad de disciplina en el proceso. Los operadores deben comprender la dirección correcta de la cinta, la verificación del material y la resolución de problemas básicos.
Muchos problemas de empalme provienen de pequeños errores de preparación. Estos errores son fáciles de prevenir cuando el proceso está estandarizado.
Si la cinta nueva se carga en la dirección incorrecta, el alimentador no podrá continuar correctamente. Esto puede provocar tiempo de inactividad, desperdicio de componentes o flujo de material incorrecto.
La desalineación puede crear resistencia a la alimentación. También puede provocar que el empalme se atasque dentro del recorrido del alimentador. El posicionamiento preciso es esencial para un empalme confiable.
Si la unión no es lo suficientemente fuerte, las cintas pueden separarse durante la alimentación. Esto puede detener la producción y requerir una recuperación manual.
Empalmar el carrete incorrecto es más grave que un simple problema de cinta. Puede provocar una colocación incorrecta de los componentes y riesgos para la calidad. Por esta razón, el empalme debe estar relacionado con procedimientos adecuados de verificación de materiales.
Una fábrica debería considerar el empalme automático cuando los cambios de carrete ocurren con suficiente frecuencia como para afectar el tiempo de actividad, la eficiencia laboral o la estabilidad de la producción.
En la producción de gran volumen, las bobinas de componentes se consumen rápidamente. Los cambios frecuentes de carrete crean muchas oportunidades de tiempo de inactividad. El empalme automático ayuda a reducir estas pérdidas repetidas.
La producción de alta mezcla a menudo implica muchos tipos de componentes y cambios de carrete. Un proceso de empalme estandarizado ayuda a los operadores a gestionar la complejidad de manera más eficaz.
Cuando los programas de producción son ajustados, incluso las paradas breves pueden afectar la entrega. El empalme automático favorece un flujo de material más fluido y ayuda a proteger la salida de la línea.
Una máquina empalmadora SMT conecta las cintas de los componentes durante el cambio de carrete para que la línea SMT pueda seguir funcionando con menos interrupciones. Al preparar, alinear y unir las cintas portadoras, se logra un proceso de empalme automático de cintas más estable y se reduce el tiempo de inactividad causado por el reemplazo de las bobinas.
Comprender cómo funciona la máquina empalmadora SMT ayuda a las fábricas a tomar mejores decisiones sobre la gestión del alimentador, el cambio de materiales y la eficiencia de la línea. Para una producción de bajo volumen, el empalme manual aún puede ser suficiente. Pero para líneas SMT de gran volumen o alta mezcla, una máquina empalmadora automática de carretes de componentes puede mejorar la consistencia, reducir la presión del operador y respaldar la producción continua.
Si su fábrica desea mejorar la eficiencia del cambio de carretes, el siguiente paso es evaluar los anchos reales de cinta, los tipos de alimentadores, la tasa de consumo de carretes y el costo del tiempo de inactividad. Estos factores le ayudarán a elegir la solución de empalme adecuada para su línea SMT.
Se utiliza una máquina empalmadora SMT para unir el extremo de la cinta de un carrete componente con el inicio de otro carrete. Esto ayuda al alimentador a continuar suministrando componentes a la máquina de recogida y colocación con menos interrupciones. Se utiliza principalmente para reducir el tiempo de inactividad durante el cambio de material y mejorar la continuidad de la producción en las líneas de montaje SMT.
Una máquina empalmadora SMT funciona preparando, alineando y uniendo dos cintas portadoras. El operador carga la cinta vieja y la cinta nueva, y la máquina ayuda a posicionarlas con precisión antes de realizar el empalme. En los modelos automáticos, el proceso puede incluir detección, corte, alineación y prensado para crear una conexión estable para la operación del alimentador.
El proceso de empalme automático de cintas es un método controlado para conectar cintas de dos componentes con la ayuda de una máquina. Suele incluir preparación de cinta, alineación, unión y revisión final. En comparación con el empalme manual, el empalme automático mejora la consistencia y ayuda a reducir los errores causados por la fatiga del operador o la alineación inexacta de las manos.
Sí, una máquina empalmadora SMT puede reducir el tiempo de inactividad de recogida y colocación al hacer que el cambio de carrete sea más rápido y estable. Cuando se conecta un nuevo carrete antes de que la cinta vieja se agote por completo, el alimentador puede continuar suministrando componentes sin una parada prolongada. Esto es especialmente útil en líneas SMT de gran volumen con cambios frecuentes de carrete.
Antes de elegir una máquina empalmadora de carretes de componentes, verifique la compatibilidad del ancho de la cinta, la compatibilidad del alimentador, la velocidad de empalme, la estabilidad de operación, las funciones de verificación y el soporte posventa. La mejor opción depende de su volumen de producción, frecuencia de cambio de material, carga de trabajo del operador y tipo de componentes utilizados en su línea SMT.
