SMT los problemas de empalme suelen aparecer cuando las cintas de dos componentes no están preparadas, alineadas, unidas o alimentadas correctamente. Un empalme deficiente puede causar separación de cintas, atascos en el alimentador, pérdida de componentes, interrupciones en la colocación y tiempos de inactividad inesperados en la producción. En el ensamblaje SMT de gran volumen, incluso un pequeño defecto de empalme puede afectar la estabilidad de todo el proceso de suministro de material.
Los problemas de empalme SMT más comunes se pueden prevenir. La clave es comprender la relación entre la preparación del empalme, la alineación de la cinta transportadora, la resistencia de la unión, la compatibilidad del alimentador y el manejo del operador. Cuando la fábrica combina el equipo correcto con un proceso estandarizado, el riesgo de falla en el empalme de cinta de componentes se puede reducir significativamente.
Esta guía explica los problemas de empalme más frecuentes, cómo realizar una solución práctica de problemas de juntas de empalme SMT y cómo evitar fallas repetidas durante el cambio de material automático o manual.
Tabla de contenido
Un empalme SMT es una unión pequeña, pero debe funcionar de manera confiable dentro de un alimentador de rápido movimiento. La cinta conectada debe mantener la dirección, el ancho, el paso, la posición de la cavidad y la resistencia mecánica correctos mientras pasa por la ruta del alimentador.
Si alguna parte del proceso es incorrecta, el empalme puede fallar inmediatamente o crear un problema varios minutos después. Por ejemplo, una articulación puede parecer segura cuando se hace, pero se separa después de tirarla repetidamente por parte del alimentador. Otro empalme puede permanecer conectado pero crear suficiente espesor o desalineación como para provocar un atasco de alimentación.
La calidad del empalme no depende de una sola acción. Se ve afectado por el estado de la cinta vieja, el estado de la cinta nueva, el método de corte, la posición de alineación, el material de unión, el diseño del alimentador y el método de manipulación del operador.
Esto significa que la resolución de problemas no debe centrarse únicamente en la junta visible. Si el mismo problema ocurre repetidamente, la fábrica debe revisar el proceso completo desde la preparación del carrete hasta la operación del alimentador.
Los operadores suelen realizar cambios de carrete durante los períodos de mayor actividad productiva. Cuando varios alimentadores necesitan atención al mismo tiempo, el operador puede apresurar la preparación de la cinta o saltarse un paso de verificación. La fatiga y las diferencias entre turnos también pueden crear resultados inconsistentes.
Los equipos automáticos pueden reducir parte de esta variación, pero no eliminan la necesidad de una capacitación y un control de procesos adecuados. Una operación de empalme confiable debe ser fácil de seguir incluso cuando la demanda de producción es alta.
Un empalme que funciona con un alimentador puede no funcionar igual de bien con otro tipo de alimentador. Las diferencias en la ruta de la cinta, la estructura de la guía, el manejo de la cinta de cubierta y el espacio libre pueden afectar la forma en que se mueve la junta a través del alimentador.
Por este motivo, un empalme siempre debe probarse en condiciones reales de producción. La inspección visual por sí sola no puede confirmar que una junta avance correctamente a la velocidad normal de la línea.
La desalineación de la cinta es uno de los problemas de empalme SMT más comunes. Ocurre cuando las cintas portadoras viejas y nuevas no están colocadas en la misma dirección o no están alineadas correctamente antes de unirse.
La desalineación puede afectar el borde de la cinta, la posición de la cavidad, los orificios de las ruedas dentadas o el paso de los componentes. Cuando el alimentador tira la cinta conectada hacia adelante, la junta puede moverse de manera desigual o engancharse contra la trayectoria de la guía.
Los síntomas comunes de desalineación de la cinta incluyen resistencia del alimentador, movimiento desigual de la cinta, alarmas de alimentación intermitentes y un empalme que se desplaza hacia los lados al pasar por el alimentador. El operador también puede notar que el borde de la cinta no está recto una vez completada la unión.
En algunos casos, el alimentador continúa moviéndose pero la posición del bolsillo del componente se vuelve inestable. Esto puede provocar selecciones perdidas o errores de colocación en lugar de una parada inmediata de la máquina.
Las dos cintas no se colocaron en la misma línea central.
Los extremos de la cinta se cortaron en diferentes ángulos.
El operador unió cintas con diferentes orientaciones.
La guía de posicionamiento no se utilizó correctamente.
El ancho de la cinta no era compatible con la herramienta de empalme.
El borde de la cinta portadora se dañó antes de unirla.
Antes de unir, los operadores deben confirmar la dirección de la cinta, la posición del borde y la orientación del bolsillo. Las cintas viejas y nuevas deben colocarse en la guía de la máquina según el punto de referencia definido, en lugar de alinearse sólo a simple vista.
Cuando sea posible, utilice una máquina de empalme con un dispositivo de posicionamiento estable o una guía de alineación. La guía debe sujetar ambas cintas de forma segura mientras se crea la unión. Las fábricas también deben definir un estándar de inspección visual simple para la rectitud, la posición de los bordes y la dirección de la cinta.
Si la desalineación continúa después de la capacitación del operador, pruebe el proceso con diferentes proveedores de cinta y anchos de cinta. El problema puede provenir de la variación dimensional de la cinta transportadora y no sólo del manejo del operador.
Una unión de empalme débil puede separarse mientras el alimentador tira de la cinta. Esta es una forma grave de falla en el empalme de cinta de componentes porque rompe la continuidad del material y puede detener el alimentador inesperadamente.
La unión puede separarse inmediatamente después del empalme, durante la carga del alimentador o después de que la cinta conectada ya haya pasado por parte del recorrido del alimentador. El retraso en la separación es particularmente difícil de diagnosticar porque el empalme puede parecer inicialmente aceptable.
Los signos de un empalme débil incluyen separación de la cinta, material de unión suelto, una junta abierta o un alimentador que se detiene repentinamente después de que el punto de empalme alcanza el mecanismo de alimentación. Los operadores también pueden encontrar el nuevo carrete desconectado de la cinta vieja durante la inspección.
Si la junta se separa dentro del alimentador, es posible que el operador deba quitar la cinta, despejar el camino del alimentador, volver a conectar el carrete y verificar el material nuevamente. Esto crea más tiempo de inactividad que un cambio de carrete normal.
Presión de unión insuficiente.
Material de empalme incorrecto o dañado.
Polvo, aceite o residuos en la superficie de la cinta.
Extremos de cinta desiguales o dañados.
Superposición incorrecta entre las dos cintas.
Material de empalme que no coincide con el tipo de cinta.
Fuerza de tracción excesiva del alimentador.
Los extremos de la cinta deben estar limpios, planos y libres de contaminación antes de unirlos. Los operadores deben utilizar el material de empalme correcto y seguir la posición y superposición recomendadas. Si la máquina aplica presión o calor, se deben comprobar los ajustes según la cinta y el método de unión que se utilice.
Las fábricas deben realizar una simple verificación de extracción o manipulación durante la validación del proceso. El objetivo no es aplicar fuerza excesiva, sino confirmar que la unión permanece segura durante el movimiento normal de la cinta.
Para una producción de gran volumen, una máquina empalmadora automática puede ayudar a mejorar la consistencia de la unión al controlar la posición de la cinta y la acción de unión. La solución automática de empalme de cinta SMT se puede evaluar cuando la fábrica necesita un rendimiento de cambio de carrete más repetible.
Un atasco de empalme ocurre cuando la sección conectada no puede pasar suavemente a través del alimentador. El alimentador puede detenerse, generar una alarma o mostrar una resistencia anormal cuando el empalme llega a la guía, la rueda dentada o la ruta de la cinta de cubierta.
Este problema es común cuando el empalme es demasiado grueso, desigual, desalineado o no es adecuado para el alimentador específico. Una junta puede ser mecánicamente fuerte pero aun así fallar porque su forma no coincide con la holgura del alimentador.
Los signos típicos incluyen una parada repentina del alimentador, una alarma de atasco, avance irregular de la cinta o un empalme que se dobla o daña dentro del alimentador. En algunos casos, el motor del alimentador puede continuar intentando hacer avanzar la cinta mientras la posición del componente no se mueve correctamente.
Los atascos repetidos en la misma posición del alimentador pueden indicar un problema específico del alimentador. Los atascos que ocurren con muchos alimentadores pueden indicar un problema más amplio en el proceso de empalme.
El empalme es demasiado grueso para el camino del alimentador.
La junta tiene un borde irregular o una sección elevada.
El ancho de la cinta no coincide con la configuración del alimentador.
El material de empalme se extiende más allá del borde de la cinta.
La guía del alimentador está sucia o dañada.
El empalme se cargó en la dirección equivocada.
El empalme final debe ser plano y limpio, sin que se extienda material innecesario hacia el camino del alimentador. Los operadores deben evitar superposiciones excesivas o materiales de unión que creen una junta voluminosa.
Antes de la producción completa, pruebe el empalme a través del modelo de alimentador real a velocidad de funcionamiento normal. Verifique el movimiento antes y después del punto de empalme. Esta prueba debe repetirse para los anchos de cinta y los tipos de componentes que se utilizan con más frecuencia.
El mantenimiento del comedero también es importante. El polvo, los residuos de adhesivo y las piezas guía desgastadas pueden hacer que un alimentador sea menos tolerante a la variación del empalme. Un buen proceso de resolución de problemas debe verificar tanto el empalme como el estado del alimentador.
Otro problema común ocurre cuando el nuevo carrete se carga en la dirección incorrecta o la cinta transportadora se invierte antes de empalmar. Es posible que las cintas aún estén unidas, pero el alimentador no puede entregar los componentes correctamente.
La dirección incorrecta puede hacer que los compartimentos de los componentes queden orientados en la dirección incorrecta, que la cinta de cubierta se mueva incorrectamente o que los orificios de las ruedas dentadas no encajen con el mecanismo de alimentación.
Los síntomas pueden incluir falta de recogida de componentes, movimiento de la cinta hacia atrás, alarmas del alimentador, componentes expuestos en la posición incorrecta o un empalme que parece correcto pero que no se puede cargar en el alimentador.
Debido a que la cinta aún puede parecer conectada físicamente, este problema puede confundirse con una falla del alimentador o de la máquina de colocación. Los operadores deben verificar la dirección de la cinta antes de ajustar la máquina o reemplazar el alimentador.
El nuevo carrete se colocó en la orientación incorrecta.
Se dio la vuelta a la cinta antes de unirla.
El operador no comparó las direcciones de la cinta nueva y antigua.
Los carretes de aspecto similar causaron confusión.
La instrucción de trabajo no incluía una verificación de dirección.
Utilice una marca de dirección de cinta clara en la estación de empalme. Los operadores deben comparar la cinta nueva con la cinta en funcionamiento antes de unir y confirmar que los bolsillos de los componentes, los orificios de las ruedas dentadas y la cinta de cubierta estén orientados en la dirección correcta.
Las etiquetas de los materiales y las asignaciones de alimentadores también deben ser fáciles de leer. Cuando varios carretes tienen un aspecto similar, la verificación del código de barras o del material puede reducir el riesgo de una carga incorrecta.
Una instrucción de trabajo estándar debe incluir una verificación de dirección como paso requerido en lugar de dejarlo en la memoria del operador.
Algunos empalmes permanecen conectados pero aún crean una alimentación de componentes inestable. La unión puede pasar a través del alimentador, pero el paso del componente, la posición de la cavidad o el movimiento de la cinta se vuelven inconsistentes cerca del punto de empalme.
Este tipo de problema puede afectar la precisión de la colocación y puede ser más difícil de identificar que un atasco completo en el alimentador. La línea puede continuar funcionando mientras se producen errores de activación intermitentes o alarmas de colocación de componentes.
Los operadores pueden observar selecciones perdidas, bolsillos vacíos, avance irregular de la cinta o un cabezal de colocación que se detiene cerca del área de empalme. En algunos casos, sólo ciertos componentes o posiciones del alimentador muestran el problema.
Si el problema es intermitente, es importante registrar cuándo ocurre y si siempre está asociado con el punto de empalme. Esta información puede ayudar a separar un problema de empalme de un problema de alimentador o componente.
La máquina de colocación espera que los componentes lleguen a un lugar de recogida predecible. Si la cinta se mueve de manera desigual o el empalme cambia el tono efectivo, es posible que el componente no se presente correctamente.
Esto puede afectar el sistema de recogida y colocación SMT incluso cuando la máquina funciona normalmente. Por lo tanto, la alimentación de componentes estables es una parte importante del control de calidad de la colocación.
Utilice materiales de empalme y métodos de unión que preserven la planitud y el movimiento de la cinta. Evite colocar la junta demasiado cerca de una cavidad dañada o utilizar una sección de cinta con orificios de rueda dentados estirados o deformados.
Al validar un proceso de empalme, pase suficiente cinta a través del alimentador para observar la transición real. Una breve verificación manual en la estación de empalme no es suficiente para confirmar un comportamiento de colocación estable.
La carga incorrecta de material no es una falla mecánica del empalme, pero es uno de los problemas más serios relacionados con el cambio de carrete. La cinta puede unirse correctamente mientras se introduce el componente incorrecto en la línea de producción.
Esto puede provocar una colocación incorrecta, problemas de calidad del producto, retrabajo, desperdicio de material e investigaciones de trazabilidad difíciles.
Se puede seleccionar material incorrecto porque se almacenan carretes similares juntos, las etiquetas son difíciles de leer o el operador trabaja bajo presión de tiempo. El riesgo aumenta en la producción de alta mezcla, donde se pueden usar muchos números de piezas en la misma línea.
Otro riesgo se produce cuando se prepara con antelación un carrete de repuesto pero no se identifica claramente. El operador puede suponer que el carrete es correcto sin realizar una verificación adecuada.
Utilice el escaneo de códigos de barras o un proceso definido de verificación de materiales de dos pasos cuando el entorno de producción requiera una trazabilidad más sólida. Se deben verificar el número de pieza, la posición del alimentador y la orden de trabajo antes de completar el empalme.
Los carretes de reemplazo deben prepararse de acuerdo con el plan de producción y estar claramente separados de los materiales no utilizados o devueltos. Esto reduce la confusión durante los períodos de transición ocupados.
La verificación del material debe tratarse como parte del proceso de empalme. Un empalme rápido no es un cambio exitoso si introduce el componente incorrecto en el alimentador.
La calidad inconsistente del empalme es común cuando el proceso depende en gran medida del manejo manual. Dos operadores pueden usar las mismas herramientas pero crear juntas con diferente alineación, presión, superposición o fuerza de unión.
Esto crea un proceso de producción inestable. La línea puede funcionar normalmente en un turno pero experimentar más problemas de alimentación en otro turno.
La variación del operador puede deberse a una capacitación incompleta, instrucciones de trabajo poco claras, diferentes hábitos personales, fatiga o el uso de diferentes herramientas. También puede ocurrir cuando el proceso no define claramente la alineación aceptable de la cinta o la apariencia del empalme.
Si la fábrica sólo les dice a los operadores "unir las cintas de forma segura", cada persona puede interpretar la instrucción de manera diferente. Un mejor proceso describe los pasos exactos y los criterios de calidad que deben verificarse.
Cree una instrucción de trabajo visual que muestre la dirección correcta de la cinta, la posición de corte, la superposición, la ubicación del material de unión y los puntos de inspección final. Utilice imágenes de muestra o empalmes de referencia aprobados cuando sea posible.
La capacitación debe incluir tanto el funcionamiento normal como ejemplos de fallas comunes. Los operadores deben saber reconocer una unión débil, un borde desigual, una cinta invertida y un empalme que no es adecuado para el alimentador.
Para líneas con cambios frecuentes de carrete, considere actualizar a equipos automáticos. La comparación de empalmes manuales versus automáticos puede ayudar a los equipos de producción a evaluar si la automatización reduciría la variación dependiente del operador.

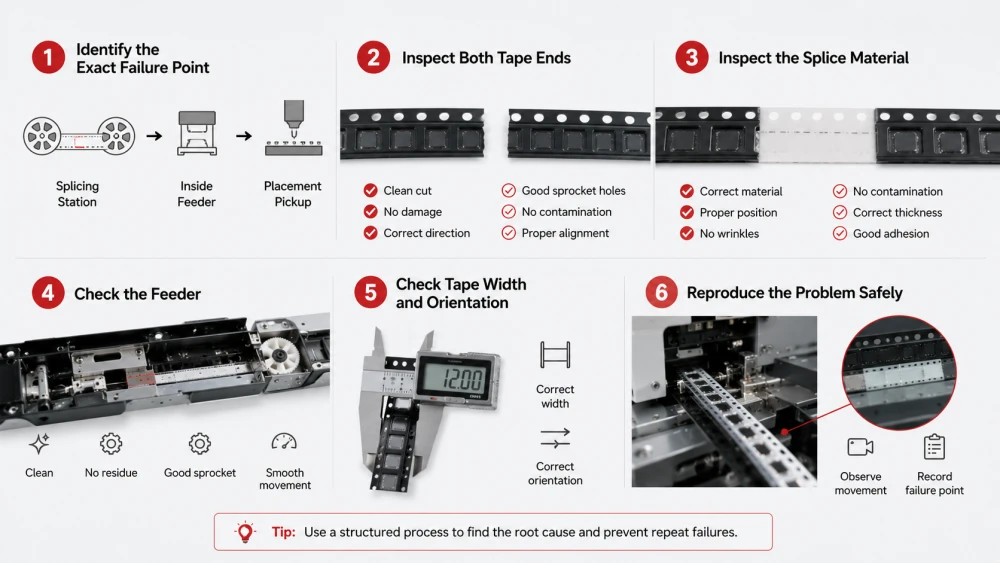

Cuando falla un empalme, la solución más rápida no siempre es reemplazar toda la bobina o ajustar la máquina colocadora. Un proceso estructurado de solución de problemas ayuda a identificar la causa real y evita que vuelva a ocurrir el mismo problema.
Los siguientes pasos se pueden utilizar para la resolución práctica de problemas de juntas de empalme SMT.
Primero determine dónde ocurre el problema. ¿Falla el empalme en la estación de empalme, durante la carga del alimentador, dentro del alimentador o cerca de la posición de recogida de colocación?
La ubicación proporciona una pista importante. Una junta que se separa antes de la carga sugiere un problema de unión. Una junta que se atasca dentro del alimentador sugiere problemas de grosor, alineación o compatibilidad. Una junta que pasa pero causa errores de captación puede indicar inestabilidad de tono o movimiento de la cinta.
Compruebe si las cintas vieja y nueva se cortaron limpiamente y si alguna de las cintas tiene bordes dañados, agujeros de rueda dentados estirados, contaminación o deformación.
No inspeccione sólo la superficie visible. Verifique la dirección de la cinta, la posición del bolsillo, el estado de la cinta de cubierta y la alineación de los bordes. Un pequeño defecto antes del empalme puede afectar la unión una vez completado.
Compruebe si se utilizó el material de unión correcto y si está colocado dentro del área recomendada. Busque bordes sueltos, arrugas, contaminación, espesor excesivo o adhesión incompleta.
Si el mismo material crea problemas repetidamente, pruebe con otro material de unión aprobado o revise la configuración de la máquina. El material de unión debe coincidir con las condiciones de la cinta y del alimentador.
Inspeccione la ruta del alimentador en busca de polvo, residuos de adhesivo, guías dañadas, ruedas dentadas desgastadas o resistencia anormal. Pase una cinta en buen estado a través del alimentador para confirmar si el alimentador está funcionando correctamente.
Esta comparación es útil porque separa las fallas de empalme de las fallas del alimentador. Si una cinta en buen estado también se atasca, es posible que sea necesario limpiar, ajustar o mantener el alimentador.
Confirme que el ancho de la cinta coincida con el alimentador y que las cintas vieja y nueva estén orientadas en la dirección correcta. Una discrepancia en el ancho o una cinta invertida pueden crear síntomas similares a los de una falla en el empalme.
Documente el ancho de la cinta, el tipo de componente, el modelo del alimentador y la posición de la línea de producción. Esta información ayuda a identificar patrones si el problema ocurre repetidamente.
Si el problema es intermitente, reprodúzcalo utilizando un carrete de prueba controlado en lugar de esperar a que se produzca el siguiente fallo de producción. Observe el empalme a medida que pasa por el alimentador y registre el punto donde el movimiento se vuelve inestable.
No continúe ejecutando un empalme defectuoso si puede dañar el alimentador o crear un riesgo para la calidad del producto. Las pruebas controladas son más seguras y normalmente producen mejor información de diagnóstico.
La prevención es más eficaz que la recuperación repetida. Un sólido programa de prevención combina equipo correcto, trabajo estándar, capacitación de operadores, control de materiales, mantenimiento del alimentador y monitoreo del desempeño.
Las instrucciones de trabajo deben explicar cada paso desde la preparación del carrete antiguo hasta la verificación del alimentador. Debe mostrar dónde colocar la cinta, cómo confirmar la dirección, cómo aplicar el material de unión y cómo inspeccionar la unión final.
Las instrucciones también deben definir qué hacer cuando la cinta se daña, se encuentra el material incorrecto o el empalme no cumple con el estándar visual. Las reglas de decisión claras reducen la improvisación durante la producción.
Las muestras de referencia aprobadas ayudan a los operadores a comprender la diferencia entre un empalme aceptable y uno defectuoso. Las muestras pueden mostrar la correcta alineación, planitud, posición de los bordes, superposición y colocación del material de unión.
Las muestras de referencia son especialmente útiles para capacitar a nuevos operadores y mantener estándares consistentes en diferentes turnos.
Antes de unir, inspeccione tanto la cinta vieja como la nueva. Verifique si hay bordes dañados, contaminación, deformación, bolsillos faltantes y malas condiciones de la cinta de cubierta. No asuma que cada extremo de la cinta es adecuado para empalmar.
Si la cinta está dañada, córtela hasta obtener una sección limpia o siga el procedimiento de recuperación aprobado por la fábrica. Comenzar con un extremo de cinta deficiente aumenta la posibilidad de que falle la unión.
La limpieza y el mantenimiento regulares ayudan a mantener estable el proceso de posicionamiento y unión. Retire los fragmentos de cinta, el polvo y los residuos de adhesivo del área de trabajo de acuerdo con las instrucciones del proveedor de la máquina.
Compruebe las piezas de corte, guías, sensores y mecanismos de presión a intervalos definidos. Una máquina que pierde gradualmente la precisión de la alineación puede generar más fallas antes de que el problema se vuelva evidente.
La calidad del empalme no puede compensar un alimentador sucio o dañado. El mantenimiento del alimentador debe incluir la limpieza del recorrido de la cinta, la verificación del movimiento de la guía, la inspección de las ruedas dentadas y la revisión de la resistencia anormal de la alimentación.
Las fábricas deben registrar si las alarmas relacionadas con el empalme se concentran en modelos o posiciones de alimentador específicos. Esta información puede revelar problemas de mantenimiento del equipo que se atribuyen incorrectamente al proceso de empalme.
Realice un seguimiento de las paradas del alimentador, separaciones de cintas, ubicaciones de atascos, incidentes con materiales incorrectos y retrabajos del operador relacionados con el cambio de carretes. Los datos deben incluir el ancho de la cinta, el tipo de componente, la posición del alimentador, el operador y el turno cuando sea posible.
La revisión periódica ayuda a la fábrica a identificar causas recurrentes. También muestra si una actualización de equipo o un cambio de proceso está produciendo una mejora mensurable.
La automatización no es una solución para todos los problemas de empalme, pero puede reducir la variación que causa muchas fallas. Es especialmente útil cuando la fábrica realiza cambios frecuentes de carrete, opera varios turnos o tiene dificultades para mantener una calidad constante de empalme manual.
Los equipos automáticos pueden ayudar a posicionar las cintas según una referencia repetible. Esto reduce la desalineación causada por la colocación de la mano y hace que el empalme final sea más consistente entre los operadores.
Una máquina puede ayudar a controlar la presión, la posición o la secuencia de unión. Esto reduce la probabilidad de que se produzcan articulaciones débiles causadas por un manejo manual desigual.
La automatización proporciona un proceso más claro de formación y auditoría. Los operadores siguen el mismo flujo de trabajo de la máquina y los supervisores pueden revisar los problemas comparándolos con una secuencia operativa definida.
Las fábricas que evalúan la automatización aún deberían probar el equipo con cintas y alimentadores reales. Una máquina adecuada debe adaptarse a los materiales de producción y soportar el proceso de cambio requerido.

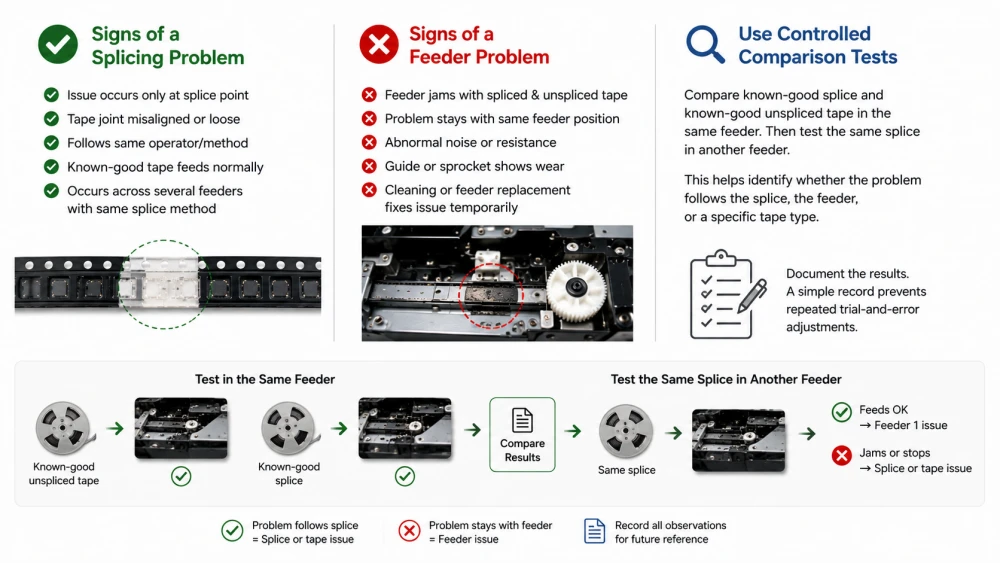

Las fallas en los empalmes y en los alimentadores pueden crear síntomas similares, por lo que el diagnóstico debe ser sistemático. Reemplazar el método de empalme cuando el problema real es un alimentador desgastado no resolverá el problema.
El problema ocurre sólo cuando la cinta llega al punto de empalme.
La unión de la cinta está visiblemente desalineada o suelta.
El problema sigue el mismo operador o método de empalme.
La cinta en buen estado se alimenta normalmente a través del mismo alimentador.
El problema ocurre en varios alimentadores que utilizan el mismo método de empalme.
El alimentador se atasca tanto con cinta empalmada como sin empalmar.
El problema persiste en la misma posición del alimentador.
El alimentador tiene ruido o resistencia anormal.
La guía o rueda dentada presenta un desgaste visible.
La limpieza o el reemplazo del alimentador resuelven temporalmente el problema.
La prueba más útil es comparar un empalme en buen estado y una cinta sin empalmar en buen estado en el mismo alimentador. Luego pruebe el mismo empalme en otro alimentador. Esto ayuda a identificar si el problema se debe al empalme, al alimentador o a un tipo de cinta específico.
Documente los resultados en lugar de confiar en la memoria. Un simple registro de resolución de problemas puede evitar ajustes repetidos de prueba y error.
Los problemas de empalme SMT más comunes incluyen desalineación de la cinta, uniones débiles, atascos en el alimentador, dirección incorrecta de la cinta, alimentación inestable de componentes, carga incorrecta de material y ejecución inconsistente del operador. Estos problemas pueden generar tiempos de inactividad en la producción, alarmas en los alimentadores, desperdicio de componentes y riesgos en la calidad de la colocación.
La prevención eficaz comienza con una preparación limpia de la cinta, una alineación precisa, materiales de unión adecuados, comprobaciones de compatibilidad del alimentador, instrucciones de trabajo estándar y mantenimiento regular de la máquina y el alimentador. Cuando ocurre un problema, utilice la solución de problemas de juntas de empalme estructurada SMT para identificar si la causa es el empalme, el alimentador, el material o el método de operación.
Para fábricas con cambios frecuentes de carrete o alta presión de producción, un sistema de empalme automático puede mejorar la repetibilidad y reducir la variación dependiente del operador. El proceso completo debe considerarse como parte de la estrategia más amplia de cambio de material SMT.
Al monitorear las fallas relacionadas con los empalmes y corregir sus causas fundamentales, los fabricantes SMT pueden reducir las fallas en los empalmes de cintas de componentes , mejorar la estabilidad del alimentador y mantener un suministro más confiable de componentes a la línea de colocación.
Los problemas de empalme SMT más comunes son desalineación de la cinta, uniones de empalme débiles o separadas, atascos en el alimentador, dirección incorrecta de la cinta, alimentación inestable de componentes, carga de material incorrecta y calidad de empalme inconsistente entre operadores. Estos problemas pueden deberse a una mala preparación de la cinta, material de unión incorrecto, condición del alimentador, error del operador o incompatibilidad entre el empalme y el alimentador.
Una junta de empalme SMT puede fallar dentro del alimentador porque es demasiado gruesa, débil, desalineada, contaminada o inadecuada para la ruta del alimentador. La unión también puede fallar si el borde de la cinta transportadora está dañado o el material de unión no se aplica correctamente. Pruebe el empalme con el alimentador real e inspeccione la condición de la unión y del alimentador durante la resolución de problemas.
Las fallas en el empalme de la cinta de componentes se pueden prevenir usando extremos de cinta limpios y sin daños, alineando las cintas con precisión, seleccionando el material de unión adecuado, verificando la dirección de la cinta y probando el empalme a través del alimentador real. Las instrucciones de trabajo estándar, la capacitación de los operadores, el mantenimiento regular y el equipo de empalme automático pueden mejorar aún más la repetibilidad.
Para solucionar problemas de una junta de empalme SMT, primero identifique dónde ocurre la falla. Inspeccione los extremos de la cinta, el material de unión, la dirección de la cinta, el espesor de la junta y la alineación. Luego revise el alimentador en busca de contaminación, desgaste o resistencia anormal. Compare el empalme problemático con un empalme en buen estado y registre el ancho de la cinta, la posición del alimentador, el tipo de componente y las condiciones de operación.
Una máquina empalmadora automática SMT puede reducir muchos problemas causados por la alineación manual, la presión de unión inconsistente y la variación del operador, pero no puede prevenir todas las fallas. Los materiales incorrectos, la cinta dañada, las condiciones inadecuadas del alimentador, el mantenimiento deficiente o la configuración incorrecta de la máquina aún pueden causar problemas. La automatización funciona mejor cuando se combina con la verificación de materiales, la capacitación y el mantenimiento del alimentador.
