| PCBA Máquina pequeña de recubrimiento selectivo conformado de sobremesa para PCB

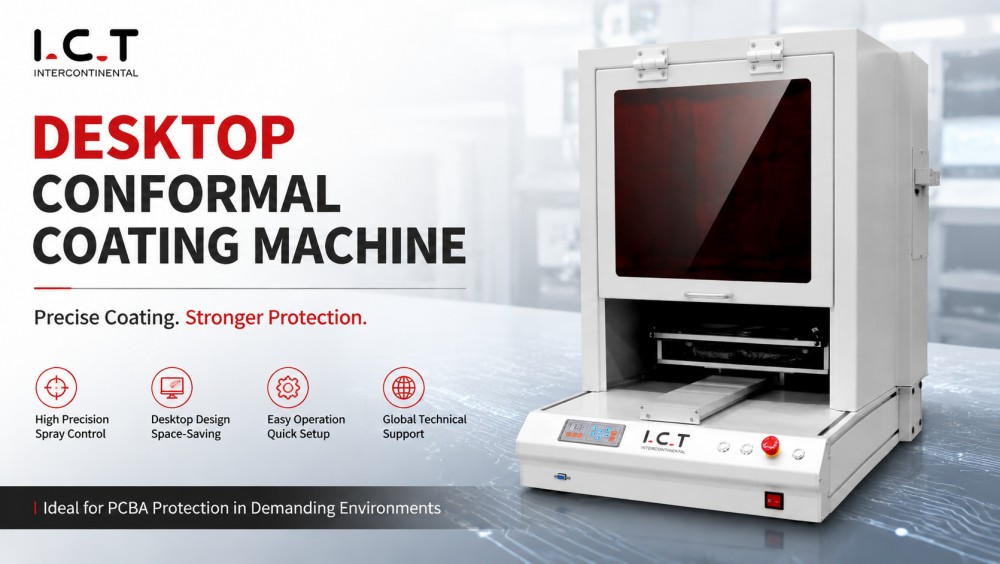

La máquina de recubrimiento de sobremesa PCBA es ideal para el recubrimiento fuera de línea preciso y selectivo de PCBs en SMT y flujos de trabajo DIP. El movimiento de tres ejes ofrece una colocación exacta de adhesivos, revestimientos conformados y capas protectoras. Se adapta a tamaños de tablero de 50×50 a 400×400 mm y alturas de hasta 80 mm. El sistema incluye tanques de limpieza de 10 litros de material y 2 litros, válvulas de pulverización ajustables y programación de caja de enseñanza para puntos, líneas, círculos, arcos y curvas complejas. El cambio rápido de producto y el diseño compacto permiten una fácil integración en laboratorios, líneas piloto o configuraciones de producción de lotes pequeños PCBA, lo que proporciona un recubrimiento repetible y de alta calidad.

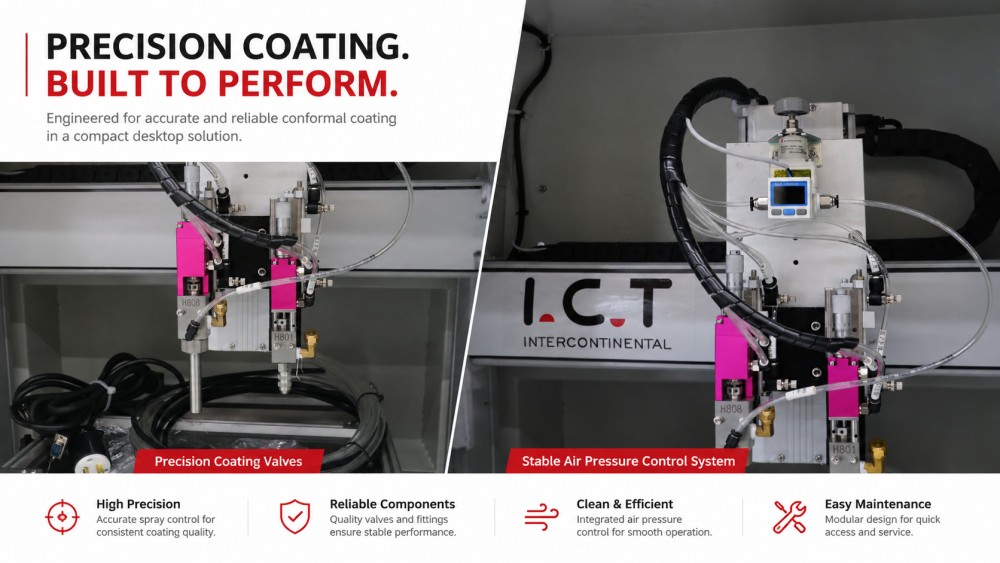

Los robots de tres ejes aplican recubrimientos de manera consistente en PCBs complejos. Las válvulas de pulverización ajustables permiten diferentes viscosidades, incluidos adhesivos UV y epoxi. La detección de altura garantiza la uniformidad de la capa y el reconocimiento de bordes evita el exceso de pulverización. Admite tableros de una o dos caras. El sistema es ideal para la creación de prototipos, la producción de lotes pequeños y el ensamblaje PCBA de escritorio, lo que garantiza un recubrimiento reproducible y preciso con un desperdicio mínimo de material.
La máquina de sobremesa dispone de un transportador compacto y un sistema de soporte PCB. Se admiten tableros de hasta 400×400 mm y 80 mm de altura. Los motores paso a paso garantizan un movimiento preciso. Los mecanismos de empuje y amortiguación estabilizan las tablas durante el recubrimiento, evitando su desalineación. Los accesorios de cambio rápido y el diseño antibloqueo reducen el tiempo de inactividad. Esta configuración garantiza un recubrimiento de alta calidad en espacios pequeños, ideal para laboratorios de ingeniería, pruebas piloto o producción de escritorio PCBA.
El sistema utiliza depósitos de cola de 10 litros y depósitos de limpieza de 2 litros con una presión de aire de 4,5 a 6 kg/cm². Los operadores programan recorridos y volúmenes de recubrimiento con la caja de enseñanza. Los ciclos de limpieza independientes minimizan la contaminación. El flujo controlado garantiza un espesor de recubrimiento constante. La programación flexible permite un ajuste rápido para diferentes diseños o materiales PCB. La máquina de escritorio proporciona un recubrimiento confiable y repetible para producción PCBA de bajo volumen o pruebas piloto.
| Artículo | I.C.T-T420 |
|---|---|
| Número de válvulas | Válvula atomizadora 1 pieza, válvula de precisión 1 pieza |
| Número de eje | 3 ejes (X, Y, Z) |
| PCB tamaño | 50×50 ~ 400×400 milímetros |
| PCB espesor | 0,4 ~ 6mm |
| PCB Deformación | <1% |
| Sistema de controlador | motor paso a paso |
| Volumen de materiales | 1 cubo de pegamento de 10 litros + 1 cubo de limpieza de 2 litros. |
| Máx. Velocidad | 400 mm/s |
| Máx. Altura del componente | 80mm |
| Ancho de pulverización en forma de abanico | 5 ~ 8mm |
| Diámetro de pulverización más pequeño | 5mm |
| Precisión repetida | ±0,1mm |
| Cambio de producto | <8 minutos |
| Inspeccionar la luz | Luz ultravioleta |
| Presión de aire | 4,5 ~ 6 kg/cm² |
| Fuente de alimentación | CA 220 V ± 10 %, 50/60 Hz, 500 W (Opción: 110 V) |
| Método de control | Mango de control |
| Dimensión (largo x ancho x alto) | 800×900×900 milímetros |
| Peso | Aprox. 50 kilogramos |
*I.C.Tsigue trabajando en la calidad y el rendimiento, las especificaciones y la apariencia pueden actualizarse sin previo aviso.
La máquina de recubrimiento de sobremesa PCBA se puede combinar con el equipo de producción completo SMT y DIP de I.C.T, incluidos los sistemas de recogida y colocación, soldadura selectiva, dispensadores de chorro, AOI y depaneling. La integración garantiza un flujo de trabajo fluido desde la colocación de los componentes hasta el recubrimiento selectivo. La visión CCD monitorea la uniformidad del recubrimiento en línea. Los sistemas combinados mejoran el rendimiento, reducen el retrabajo y ofrecen recubrimientos repetibles y de alta calidad en configuraciones de laboratorio o producción PCBA de volumen bajo a medio.
| Nombre del producto | Propósito en la línea de recubrimiento PCBA |
|---|---|
Aplica recubrimientos protectores precisos a placas de circuitos para protección a prueba de polvo, agua y explosiones. | |
Endurece los recubrimientos con luz IR o UV, asegurando una protección fuerte y duradera. | |
Transporta placas de circuito sin problemas a través de la línea de recubrimiento para un procesamiento eficiente. | |
Proporciona y almacena PCB para la línea de producción, asegurando una entrada y salida sin problemas. | |
| Revestimiento conformado AOI | Inspecciona la calidad del recubrimiento y detecta defectos para garantizar altos estándares. |
En diciembre de 2025, I.C.T entregó tres líneas de producción (SMT, DIP y Coating) a un fabricante de electrónica automotriz en Arabia Saudita. Los ingenieros de I.C.T se encargaron de la instalación, la calibración y la capacitación del personal. El cliente visitó previamente I.C.T en junio de 2025 para inspeccionar equipos y procesos. Después de una puesta en marcha sin problemas, los ingenieros recibieron certificados honoríficos que reconocen el servicio profesional y la confiabilidad de la solución completa de SMT, DIP y línea de recubrimiento para establecer una nueva fábrica de ODM capaz de realizar investigación y desarrollo, diseño y producción independientes.
I.C.T proporciona soporte de extremo a extremo para SMT, DIP y fábricas de recubrimientos. La evaluación previa a la entrega cubre el tipo de PCB, el material de recubrimiento, los objetivos de producción y el espacio de trabajo. Los servicios posteriores a la entrega incluyen instalación, puesta en servicio, capacitación de operadores, mantenimiento y optimización de procesos. La integración de recubrimiento, curado, manipulación e inspección garantiza un flujo de trabajo fluido. Las nuevas fábricas reciben orientación desde el diseño hasta la producción de prueba. Las líneas existentes se benefician de la optimización del flujo de trabajo, el funcionamiento equilibrado y los recubrimientos PCBA repetibles de alta calidad.
Los clientes elogian a I.C.T por su orientación práctica y su rápida respuesta. Los ingenieros brindan instrucciones claras para reducir errores y mejorar el rendimiento. El embalaje protector garantiza una entrega segura. Las preguntas técnicas son resueltas rápidamente por los equipos de ventas e ingeniería. Los clientes pueden lanzar con confianza nuevas líneas SMT, DIP y de recubrimiento mientras mantienen resultados de recubrimiento conformado repetibles y de alta calidad en ensamblajes PCBA.
La máquina de recubrimiento de mesa PCBA tiene certificación CE e ISO9001. La gestión de calidad cubre la inspección, verificación de ensamblaje, pruebas de funcionamiento, embalaje, seguimiento de envíos, instalación y servicio posventa. Estos procedimientos garantizan un rendimiento de recubrimiento confiable y repetible, minimizan el riesgo y mantienen resultados uniformes para la producción de lotes pequeños y prototipos PCBA, incluido el recubrimiento selectivo de módulos LED y capas de máscara de soldadura.
I.C.T proporciona soluciones completas para SMT, DIP, recubrimiento, dosificación, ensamblaje, robótica y fábricas inteligentes. Los equipos internos de I+D, producción, ingeniería, ventas y servicio apoyan a los clientes desde la planificación hasta la operación estable. Los proyectos en todo el mundo incluyen suministro de equipos, instalación, capacitación y optimización de procesos. I.C.T construye nuevas fábricas de 0 a 1 y actualiza las líneas existentes de 1 a 10, lo que garantiza soluciones de ensamblaje y revestimiento conformado PCBA precisas, escalables y confiables.
