La máquina Pick And Place SMD ofrece un ensamblaje electrónico rápido y preciso para las fábricas modernas.
a. La alta velocidad alcanza hasta 100.000 piezas por hora.
b. Maneja componentes pequeños desde el tamaño 0201.
do. Admite hasta 112 alimentadores para mayor flexibilidad.
d. El tamaño compacto ahorra un valioso espacio.
mi. La visión avanzada garantiza una colocación precisa.
F. I.C.T ofrece soluciones de línea completa.
gramo. Un servicio confiable mantiene la producción en funcionamiento.
RS-1XL
JUKI
| Cantidad: | |
|---|---|

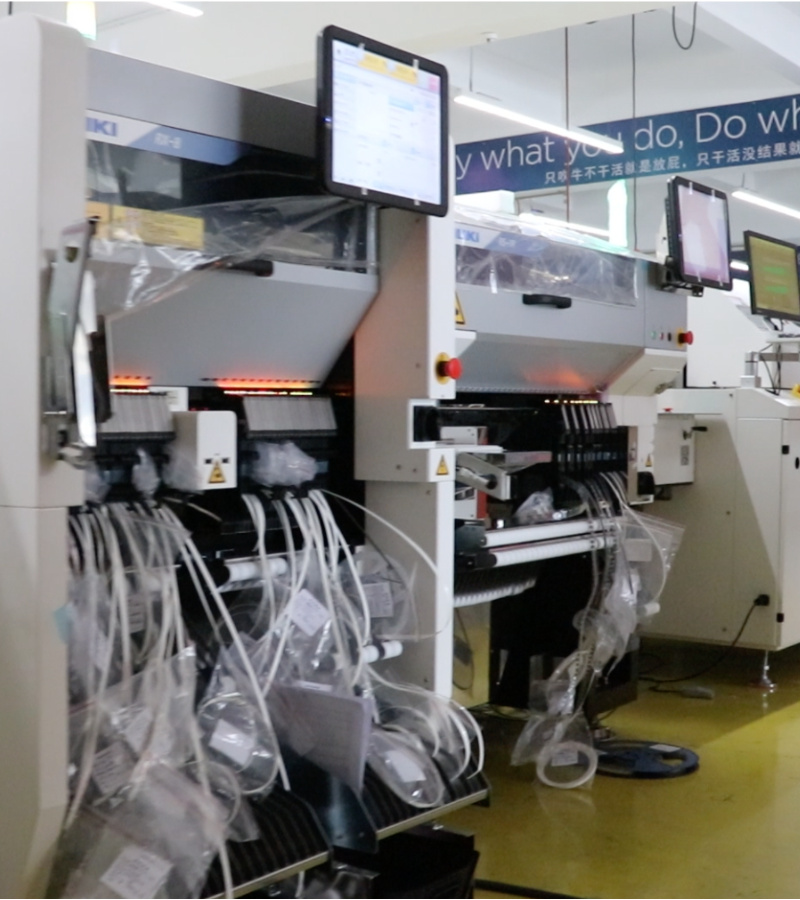

| Máquina de colocación inteligente de alta velocidad Juki
La serie de máquinas Pick And Place SMD de Juki ofrece soluciones modulares e inteligentes para una producción SMT eficiente. Estas máquinas colocan componentes de montaje en superficie de forma rápida y precisa en PCB. Admiten una amplia gama de piezas, desde pequeños chips hasta otros más grandes, con alta precisión. El diseño compacto se adapta bien a cualquier línea y las funciones inteligentes facilitan la configuración. Los usuarios pueden mezclar modelos para obtener mejores resultados en producción mixta o de gran volumen. I.C.T respalda todo el proceso, desde la planificación hasta la ayuda continua, garantizando resultados confiables para productos electrónicos como piezas de automóviles.
| Características del modelo de máquina JUKI Pick and Place
Características de la serie RS-1R / RS-1XL
El RS-1R y el RS-1XL brindan una ubicación flexible y de alta velocidad para diversas necesidades. El RS-1R alcanza 47.000 CPH con una precisión de ±35 µm. Maneja tableros de hasta 650×370 mm simples o mayores en doble sujeción. El RS-1XL admite tableros más anchos de hasta 560 mm, ideal para paneles más grandes como los LED. Ambos utilizan visión inteligente y cabeza takumi para una ubicación dinámica. Hasta 112 alimentadores permiten cambios rápidos. El tamaño compacto y el diseño modular los hacen fáciles de combinar en líneas para producción mixta.
Características de las series RX-7R / RX-8
El RX-7R y el RX-8 se centran en una velocidad ultraalta en espacios reducidos. El RX-7R ofrece 75 000 CPH con cabezales paralelos y maneja pequeños chips 03015 con precisión. Su ancho de 998 mm ahorra espacio y admite carriles dobles. El RX-8 aumenta a 100.000 CPH utilizando el innovador cabezal P20 para una máxima productividad por área. La iluminación coaxial avanzada mejora la visión de piezas pequeñas. Ambos integran monitoreo inteligente y colocación de bajo impacto, perfectos para ensamblajes de componentes pequeños de gran volumen, como dispositivos móviles.
| Especificación
| Parámetro | RS-1R | RS-1XL | RX-7R | RX-8 |
|---|---|---|---|---|
| Velocidad de colocación (CPH óptimo) | 47.000 | 42.000 | 75.000 | 100.000 |
| Tamaño máximo del tablero (mm) | 650 × 370 (simple/doble) | 650 × 560 | 510 × 450 (carril único) | 510 × 450 (aprox.) |
| Tamaño mínimo del tablero (mm) | 50 × 50 | 50 × 50 | 50 × 50 | 50 × 50 |
| Altura del componente (máx. mm) | 25 | 25 | 3-10,5 (dependiente de la cabeza) | 3 |
| Componente más pequeño | 0201 (métrico) | 0201 (métrico) | 03015 (métrico) | 0201 (aprox. 0,4×0,2 mm) |
| Componente más grande (mm) | 74 cuadrados / 150×50 | 74 cuadrados / 150×50 | 25 cuadrados | 5 cuadrados |
| Entradas de alimentador (máx.) | 112 | 112 | 76 | 56 (aprox.) |
| Precisión de colocación | ±35 µm (Cpk ≥1) | ±35 µm (Cpk ≥1) | ±40 µm (aprox.) | Alta precisión (visión) |
| Ancho de la máquina (mm) | 1.500 (aprox.) | 2,109 | 998 | 998 |
| Tipo de cabeza | Cabezal en línea Takumi | Cabezal en línea Takumi | Cabezales giratorios paralelos (P16S) | Cabezal giratorio P20 |
| SMT Lista de equipos de línea

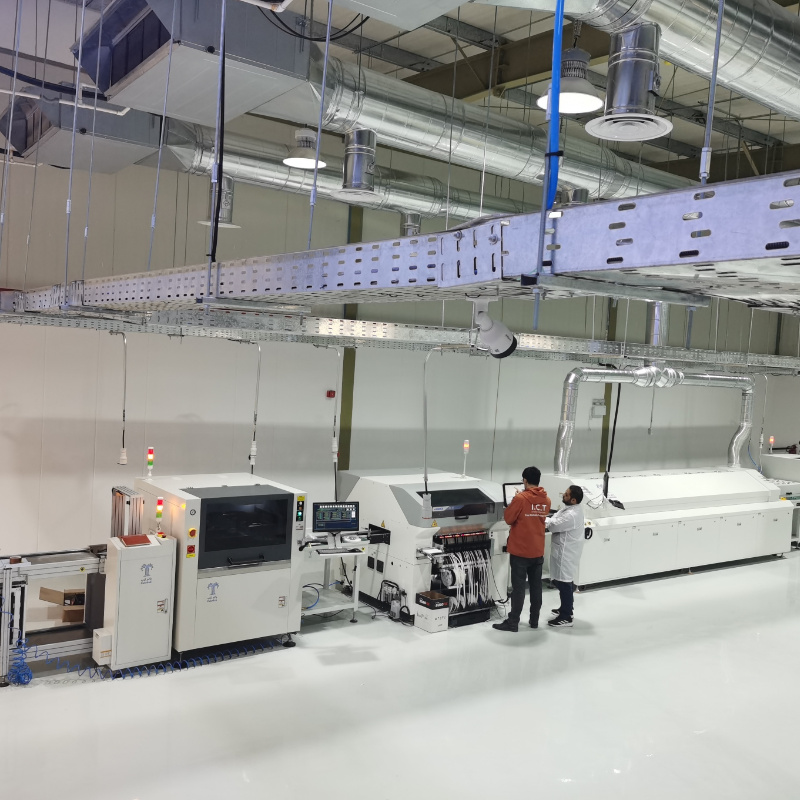

I.C.T crea una verdadera línea de producción PCBA de alta calidad. El cargador de vacío deja la tabla limpia. La impresora automática puso pasta correctamente. Pick And Place SMD La máquina establece el chip en verdadero. Muchas zonas soldan con fuerza por reflujo. Bueno AOI encuentra todo malo. La línea permanece apretada. Rendimiento alto. Costo bajo. Nada de juego. Haga que la salud del automóvil sea un trabajo duro. El tablero viene listo para el mundo real. Volvemos de lleno.
| Nombre del producto | Propósito en la línea SMT |
|---|---|
| PCB Loader | Carga automáticamente PCBs desnudos en la línea. |
| Impresora de pasta de soldadura | Imprime pasta de soldadura en las almohadillas PCB con precisión. |
| Machina de selección y lugar | Monta componentes en PCBs con precisión. |
| Horno de reflujo | Derrite soldadura para formar uniones sólidas. |
| AOI máquina | Inspecciona uniones de soldadura y defectos de colocación. |
| SPI Máquina | Comprueba la altura y la calidad de la pasta de soldadura. |
| Equipo de trazabilidad | Registra y realiza un seguimiento de los datos de producción: máquina de marcado láser/montadora de etiquetas/ impresora de inyección de tinta |
| SMT máquina de limpieza | Se utiliza para limpiar PCBs, plantillas, accesorios, boquillas, etc. |
| Máquina de enrutamiento láser PCB | Corta el PCBA en el producto final. |
| Vídeo sobre el éxito del cliente
En el vídeo, un cliente satisfecho comparte su experiencia con nuestras líneas de producción completas SMT y DIP para productos de suministro de energía para automóviles. Destacan el buen funcionamiento de la línea SMT, comenzando por el cargador, la limpiadora, la impresora y la Máquina Colocadora Inteligente de Alta Velocidad Juki que coloca los componentes de forma rápida y precisa. Continúa a través de transportadores, horno de reflujo, buffer de enfriamiento, inspección AOI y descargadores. La línea DIP incluye soldadura por ola, flipper, pruebas ICT y conexiones para un ensamblaje confiable a través de orificios. El cliente elogia cómo cada máquina funciona en conjunto a la perfección, con imágenes claras que muestran un flujo eficiente de tableros y un rendimiento preciso del equipo, lo que resulta en resultados de alta calidad y reducción del tiempo de inactividad.
| Soporte de servicio y capacitación
I.C.T ofrece servicio completo y capacitación para la máquina Pick And Place SMD. Nuestros ingenieros se encargan de la instalación y configuración en el sitio. Brindamos capacitación clara sobre operación, programación y mantenimiento. La ayuda remota soluciona los problemas rápidamente. Los planes continuos mantienen las máquinas con el mejor rendimiento. También guiamos la optimización y las actualizaciones de la línea. Con centros en todo el mundo, el soporte llega a los clientes rápidamente, lo que garantiza un funcionamiento fluido y un alto tiempo de actividad.
| Comentarios de los clientes
Los clientes elogian a nuestros ingenieros por su ayuda calificada y oportuna con la configuración y las correcciones. Les gusta el sólido rendimiento de la máquina Pick And Place SMD, su velocidad y confiabilidad. Muchos destacan el embalaje seguro y cuidadoso durante el envío. Las respuestas rápidas a las preguntas generan una buena confianza. En general, los usuarios valoran los equipos de calidad y el excelente soporte que mejoran la producción.
| Certificaciones y estándares
Nuestra máquina Pick And Place SMD cumple con estándares como CE de seguridad, RoHS para materiales ecológicos e ISO9001 para control de calidad. También poseemos muchas patentes sobre tecnologías clave. Estas marcas demuestran nuestro enfoque en productos seguros, confiables y avanzados que siguen reglas globales.
| Acerca de I.C.T empresa y fábrica
I.C.T invierte en investigación y desarrollo propios para obtener mejores herramientas SMT. Producimos en grandes fábricas con controles estrictos en cada etapa. La empresa crece rápidamente con mucho personal y oficinas en todo el mundo. Atendemos a más de 1600 clientes en más de 72 países con soluciones electrónicas completas. Nuestros sistemas de calidad garantizan que cada máquina Pick And Place SMD sea sólida y funcione bien.
