Elegir el horno de reflujo adecuado no es solo una decisión técnica: puede mejorar o deshacer su línea de producción SMT . Muchos fabricantes luchan con uniones de soldadura impredecibles, rendimiento fluctuante en el primer paso y costos ocultos de retrabajo cuando su horno no coincide con el volumen de producción o la combinación de productos. Los hornos de reflujo en línea ofrecen procesamiento continuo de alta velocidad para operaciones a gran escala, mientras que los hornos de reflujo por lotes brindan un calentamiento preciso y uniforme y flexibilidad para lotes pequeños o prototipos. Al comprender las ventajas y desventajas de los hornos de reflujo en línea versus los hornos de reflujo por lotes, los fabricantes de productos electrónicos pueden optimizar el rendimiento PCB, reducir los costos operativos y garantizar una calidad de soldadura consistente y sin plomo, convirtiendo una pieza crítica de equipo en una ventaja estratégica.
Pero elegir el horno de reflujo adecuado no se trata solo de elegir una máquina, sino de adaptar la tecnología a las realidades de producción. Los diferentes diseños PCB, tamaños de lotes y combinaciones de productos plantean desafíos únicos, desde la inestabilidad del perfil térmico hasta el exceso de retrabajo. Para tomar una decisión informada, los fabricantes deben comprender no solo las diferencias básicas entre los hornos de reflujo en línea y por lotes, sino también cómo estas diferencias afectan directamente el rendimiento, el rendimiento y los costos operativos a largo plazo. La siguiente sección analiza los puntos débiles más comunes en la soldadura por reflujo y muestra por qué la selección del horno juega un papel fundamental para resolverlos.
La soldadura por reflujo es el paso final y crítico en el ensamblaje SMT, donde la pasta de soldadura se funde para crear conexiones permanentes entre los componentes y el PCB. Muchos fabricantes enfrentan defectos costosos (desintegración, puentes de soldadura, humectación insuficiente o huecos excesivos), especialmente con aleaciones sin plomo que requieren temperaturas máximas de 235 a 250 °C. Estos problemas a menudo resultan de capacidades no coincidentes del horno, lo que genera retrasos en la producción, mayores tasas de desperdicio e incluso devoluciones de los clientes. Si bien los errores de colocación ya contribuyen a los problemas de ensamblaje, un control deficiente del reflujo los agrava, lo que reduce el rendimiento de la primera pasada e infla los costos de retrabajo.
La elección del horno de reflujo adecuado (en línea o por lotes) afecta directamente el rendimiento, la estabilidad del perfil térmico y la eficiencia general de la línea. Un horno que no se adapta a las necesidades de producción puede crear cuellos de botella, aumentar el consumo de energía y requerir intervenciones manuales frecuentes que aumentan los costos de mano de obra. Por otro lado, alinear las capacidades del horno con los volúmenes de producción reales y la combinación de productos mejora la consistencia, reduce el retrabajo y acelera el tiempo de comercialización. Proveedores experimentados como I.C.T ayudan a los fabricantes a evaluar sus líneas y seleccionar hornos de reflujo que maximicen el rendimiento de PCB mientras controlan los costos, convirtiendo una pieza crítica de equipo en una ventaja estratégica.
Los hornos de reflujo en línea , también conocidos como hornos con transportador, se integran directamente en la línea de producción SMT . Los PCB se mueven continuamente en un transportador a través de múltiples zonas de calentamiento controladas independientemente seguidas de secciones de enfriamiento. La mayoría de los sistemas cuentan con 8 a 12 zonas, control de temperatura PID preciso y atmósfera de nitrógeno opcional.
Por qué es importante para su producción:
Ofrece perfiles térmicos estables incluso con un alto rendimiento.
Integración perfecta con máquinas de recogida y colocación, sistemas SPI y AOI.
Admite velocidades superiores a 30 pulgadas por minuto y maneja eficientemente tableros complejos de alta densidad.
Los hornos en línea son ideales para producción continua de gran volumen , donde la consistencia y la eficiencia son fundamentales.
Los hornos de reflujo por lotes procesan una carga de bandeja o cámara a la vez. Los operadores cargan PCBs en una cámara sellada, ejecutan un ciclo programado y descargan antes de comenzar el siguiente lote. Si bien estos hornos suelen tener menos zonas, toda la carga experimenta un calentamiento uniforme sin movimiento del transportador.
Por qué es importante para su producción:
Excelente uniformidad de temperatura para tiradas pequeñas y prototipos.
Cambios de receta sencillos, lo que lo hace ideal para líneas multiproducto o de I+D.
Tamaño compacto, adecuado para laboratorios o instalaciones con espacio limitado.
Los hornos discontinuos son ideales para producciones de bajo volumen y alta mezcla , o cuando la flexibilidad y el control térmico preciso son más importantes que el rendimiento.

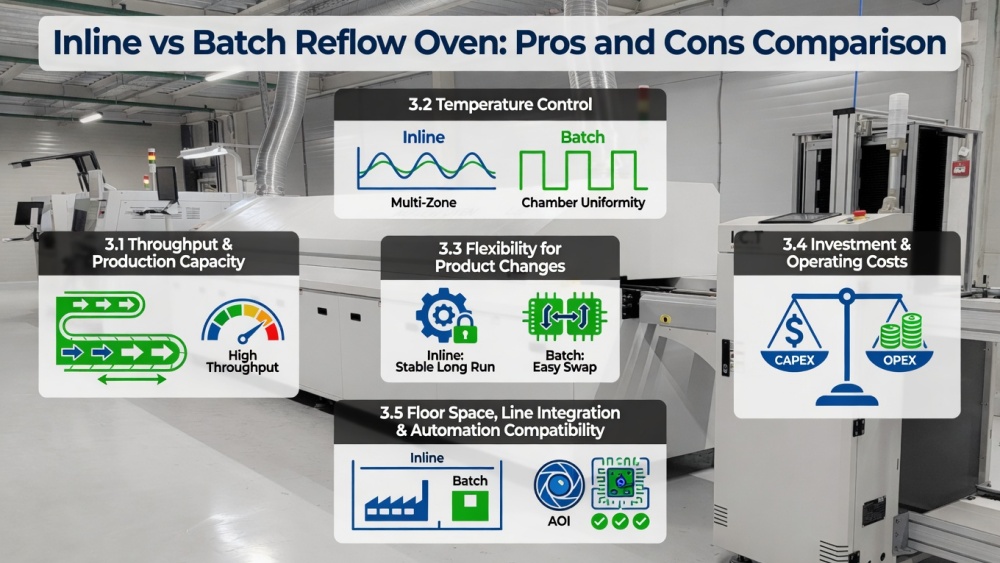

Aspecto | Horno de reflujo en línea | Horno de reflujo por lotes |
|---|---|---|
Tipo de proceso | Flujo transportador continuo | Procesamiento por lotes discreto |
Rendimiento típico | Alto (de cientos a miles de paneles por hora) | Bajo (de 1 a 15 tablas por ciclo, según el tamaño) |
Mejor para | Ejecuciones de producción estables y de gran volumen | Lotes pequeños, cambios frecuentes de producto, creación de prototipos. |
Flexibilidad | Bajar para cambios de receta | Alto: fácil de ajustar por lote |
Huella | Más grande, requiere espacio entre líneas | Compacto, a menudo de mesa o independiente |
Comida para llevar del cliente:
En línea : Maximice la eficiencia para una producción de gran volumen y de larga duración.
Lote : Optimice la flexibilidad, mantenga la uniformidad térmica para tiradas pequeñas o prototipos.
Los hornos de reflujo en línea brillan en entornos de gran volumen, procesan placas de forma continua y mantienen una producción constante. Esto reduce los cuellos de botella y ayuda a cumplir con calendarios de entrega ajustados en la producción de automóviles, LED y electrónica de consumo.
Los hornos discontinuos se adaptan a la producción de bajo volumen o de alta mezcla, donde detenerse para cargar y descargar tiene un impacto mínimo. Su menor rendimiento se convierte en una ventaja para los cambios frecuentes, evitando penalizaciones en el tiempo de configuración típicas de los sistemas en línea.
Conclusión del cliente: elija en línea para una producción de gran volumen y de larga duración ; lote para prototipos o ejecuciones flexibles de lotes pequeños.
Los sistemas en línea ofrecen perfiles térmicos repetibles en tramos largos debido a múltiples zonas y convección forzada. Sin embargo, cambiar los tipos de placas puede requerir un ajuste cuidadoso para evitar la deriva térmica.
Los hornos discontinuos a menudo logran una uniformidad superior por ciclo, ya que cada placa experimenta condiciones idénticas sin variaciones inducidas por el transportador. Ambos tipos pueden soportar soldadura sin plomo, pero los hornos por lotes brindan un control más estricto para componentes sensibles o diseños térmicos complejos.
Conclusión del cliente: Los hornos discontinuos destacan cuando el control térmico preciso es fundamental; Los hornos en línea son confiables para ciclos continuos de gran volumen..
Los hornos discontinuos son muy flexibles. Los operadores pueden ejecutar diferentes diseños de placas, ajustar perfiles rápidamente y probar lotes pequeños sin detener la línea.
Los hornos en línea requieren cambios más largos y pueden necesitar tableros falsos para estabilizar el perfil térmico, lo que los hace menos ideales para cambios frecuentes de productos. Una vez que se ejecuta un trabajo estable de gran volumen, los sistemas en línea ofrecen una consistencia superior.
Conclusión del cliente: lote para alta mezcla, lotes pequeños o creación de prototipos ; en línea para una producción estable y repetitiva.
Los hornos en línea tienen costos iniciales más altos debido al tamaño, los sistemas de transporte y los controles avanzados, pero a menudo tienen costos operativos más bajos por placa gracias a un mayor rendimiento y una menor mano de obra.
Los hornos discontinuos cuestan menos inicialmente y requieren menos espacio, pero pueden generar costos por placa más altos cuando se amplían debido a la energía y la mano de obra. Un análisis del costo total de propiedad durante 3 a 5 años debe incluir mejoras en el mantenimiento, la energía y el rendimiento.
Conclusión del cliente: considere la posibilidad de utilizar productos en línea para obtener un retorno de la inversión a largo plazo en producción de gran volumen ; lote para operaciones de bajo volumen y económicas.
Los hornos en línea necesitan más espacio lineal y se integran perfectamente con líneas SMT automatizadas, incluidas AOI y sistemas de inspección.
Los hornos discontinuos ocupan menos espacio y funcionan de forma independiente, adaptándose fácilmente a laboratorios o áreas de I+D. En línea favorece la automatización total , el lote favorece la flexibilidad independiente.
Conclusión del cliente: En línea para líneas de producción integradas y automatizadas ; lote para configuraciones compactas y flexibles.

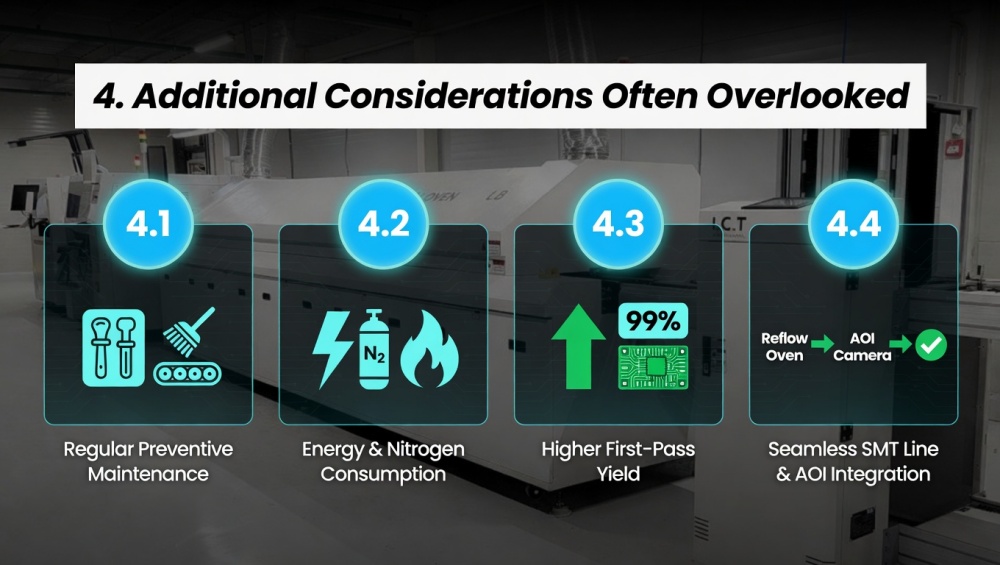

Incluso después de seleccionar el tipo de horno correcto, varios factores que a menudo se pasan por alto pueden afectar significativamente la eficiencia de la producción, los costos operativos y la calidad PCB. Abordar estas consideraciones con anticipación garantiza que su línea SMT brinde resultados consistentes y maximice el retorno de la inversión.
Los sistemas en línea tienen más piezas móviles (transportadores, correas y motores) que requieren limpieza y calibración periódicas. Los hornos discontinuos son mecánicamente más simples, pero aún necesitan limpieza de la cámara y revisiones del calentador.
Conclusión del cliente: el mantenimiento preventivo regular preserva la uniformidad de la temperatura, previene la contaminación y mantiene alto el rendimiento del primer paso. Descuidar el mantenimiento puede erosionar rápidamente las ventajas de cualquier tipo de horno.
Los hornos en línea suelen consumir más energía debido al funcionamiento continuo, aunque los diseños modernos con recuperación de calor ayudan a controlar los costos. El nitrógeno (15–35 m³/h según el tamaño y la carga) mejora la humectación y reduce la oxidación en la soldadura sin plomo. Los hornos discontinuos utilizan nitrógeno de manera eficiente por ciclo, mientras que los sistemas en línea requieren un flujo optimizado para equilibrar la calidad y el consumo.
Conclusión del cliente: el uso de energía y gas afecta directamente los costos operativos. Elegir el horno adecuado y ajustar su consumo es fundamental tanto para la rentabilidad como para la calidad de la soldadura.
La selección adecuada del horno aumenta el rendimiento del primer paso al proporcionar perfiles térmicos consistentes que minimizan los defectos. Los hornos en línea mantienen la repetibilidad en la producción de gran volumen, mientras que los hornos por lotes reducen el riesgo en el desarrollo al permitir pruebas precisas y aisladas. Ambos tipos contribuyen a la confiabilidad a largo plazo cuando se combinan con un sólido control del proceso y una inspección posterior al reflujo.
Conclusión del cliente: la coherencia en los perfiles térmicos reduce los desechos, el retrabajo y los retrasos en la producción, lo que se traduce directamente en una mayor rentabilidad y satisfacción del cliente.
Los hornos en línea mejoran las líneas totalmente automatizadas al proporcionar un flujo continuo, integrándose naturalmente con los sistemas AOI para una retroalimentación inmediata de los defectos. Los hornos discontinuos funcionan bien como unidades independientes o complementarias, lo que permite controles de calidad flexibles sin detener la línea principal. Los proveedores integrales SMT a menudo evalúan la integración de línea completa para garantizar un flujo de materiales y una trazabilidad fluidos.
Conclusión del cliente: considere cómo se adapta el horno a su línea y sistemas de inspección existentes; una buena integración garantiza la eficiencia y la visibilidad de los datos en todas sus operaciones SMT.
Escenario de producción | Tipo de horno recomendado | Por qué esto funciona para usted |
|---|---|---|
Ejecuciones estables y de gran volumen (EMS, automoción, LED) | En línea | Garantiza un alto rendimiento, calidad repetible y entrega predecible. |
Lotes pequeños o cambios frecuentes | Lote | Ofrece flexibilidad, configuración rápida y ajustes sencillos de recetas. |
Creación de prototipos e I+D | Lote | Admite una iteración rápida, un control preciso del perfil y una baja inversión inicial. |
Mezclado de alto y bajo volumen | Combinación / Híbrido | Equilibra la eficiencia para tiradas de volumen con flexibilidad para prototipos o lotes pequeños. |
Conclusión del cliente: utilice esta tabla para adaptar rápidamente sus necesidades de producción al tipo de horno adecuado, evitando costosas discordancias y garantizando un rendimiento y una eficiencia óptimos.
Para obtener orientación más detallada sobre cómo seleccionar el horno de reflujo ideal para su línea SMT, consulte nuestra guía sobre cómo elegir el horno de reflujo adecuado para las líneas de producción SMT.
Para las instalaciones que producen cientos o miles de tableros diariamente, los hornos de reflujo en línea brindan la consistencia y el rendimiento necesarios para cumplir con los plazos de entrega y controlar los costos. Busque modelos con suficientes zonas de calentamiento, capacidad de nitrógeno opcional y una integración fluida con sistemas pick-and-place, SPI y AOI.
Los hornos de reflujo por lotes son ideales para laboratorios, talleres de prototipos y fabricantes de mezclas altas. Su tamaño compacto, calentamiento uniforme y cambios rápidos de recetas permiten una iteración rápida sin una gran inversión de capital, lo que los hace perfectos para I+D o cambios frecuentes de productos.
Algunas operaciones se benefician del uso de hornos en línea y discontinuos o de inversiones por fases. Evalúe el retorno de la inversión comparando las ganancias de rendimiento, las mejoras en el rendimiento, la reducción del retrabajo y el ahorro de energía con los costos iniciales de compra y configuración. Los proveedores SMT experimentados, como I.C.T, pueden ayudarlo a evaluar su línea y recomendar soluciones alineadas con las necesidades de producción actuales y futuras.
Los hornos de reflujo en línea destacan en la producción SMT de gran volumen, ya que ofrecen un rendimiento superior, calidad repetible y una integración perfecta con líneas automatizadas.
Los hornos de reflujo por lotes brillan en escenarios de lotes pequeños, de alta mezcla o de creación de prototipos, ya que ofrecen flexibilidad, control preciso de la temperatura y costos iniciales más bajos.
Factores como la estabilidad de la temperatura, el tiempo de cambio, el consumo de energía y la integración de la línea impactan el rendimiento, la eficiencia y el costo total de propiedad.
Alinear el tipo de horno con el volumen de producción real y la combinación de productos es fundamental para maximizar la eficiencia, minimizar los defectos y aumentar el retorno de la inversión.
El soporte profesional es importante: empresas como I.C.T brindan soluciones integrales SMT, ayudando a los fabricantes a evaluar las líneas de producción e implementar la estrategia de reflujo óptima para lograr resultados de soldadura sin plomo confiables, rentables y de alto rendimiento.
