Si su línea de producción SMT experimenta un rendimiento inconsistente, retrabajo inesperado o dificultad para mantener una calidad de soldadura estable, es posible que la causa raíz no esté donde usted cree.
En muchos casos, estos problemas no son causados por los operadores, los materiales o incluso los procesos anteriores, sino por el propio horno de reflujo.
Como etapa final y más crítica del proceso SMT, la soldadura por reflujo determina si todos los pasos anteriores (impresión, colocación e inspección) se traducen en ensamblajes confiables y de alta calidad. Una discrepancia entre los requisitos de su producto y las capacidades de su horno de reflujo puede introducir variaciones silenciosamente, reducir el rendimiento del primer paso y aumentar los costos de producción a largo plazo.
Sin embargo, muchos fabricantes todavía seleccionan hornos de reflujo en función del precio, las especificaciones básicas o las recomendaciones generales, sin comprender completamente cómo estas opciones afectan el rendimiento real de la producción.
Esta guía está diseñada para cambiar eso.
En lugar de centrarse únicamente en las características técnicas, este artículo le ayudará a evaluar los hornos de reflujo desde una perspectiva práctica y orientada a la producción, para que pueda tomar una decisión que mejore la calidad, la estabilidad y la rentabilidad con el tiempo.
Entonces, ¿por qué es tan importante la selección del horno de reflujo?
Si su línea SMT ocasionalmente sufre de rendimiento inestable, retrabajo inesperado o calidad de soldadura inconsistente entre lotes, es posible que el problema no provenga de donde esperaba.
Muchos fabricantes inicialmente analizan la soldadura en pasta, la precisión de la colocación o el desempeño del operador cuando surgen problemas. Sin embargo, en un número significativo de casos, la verdadera fuente de variación radica en la etapa de reflujo, donde todos los procesos upstream están validados o comprometidos.
Un horno de reflujo que no coincide puede introducir inconsistencias sutiles pero críticas: distribución térmica desigual, perfiles inestables o control de proceso insuficiente. Estos problemas rara vez aparecen como fracasos inmediatos. En cambio, se acumulan con el tiempo y se manifiestan como mayores tasas de retrabajo, defectos ocultos y riesgos de confiabilidad a largo plazo.
Por el contrario, un horno de reflujo configurado correctamente aporta estabilidad a toda la línea de producción. Garantiza una transferencia de calor constante, resultados de soldadura repetibles y un rendimiento del proceso predecible en diferentes productos y ciclos de producción.
Es por eso que la selección del horno de reflujo no es solo una elección técnica: es una decisión que afecta directamente la estabilidad de su producción, la calidad del producto y la rentabilidad general.
Elegir un horno de reflujo no se trata de comparar especificaciones, sino de asegurarse de que la máquina realmente se ajuste a su producción.
Muchos errores de selección ocurren porque las decisiones se toman demasiado rápido, sin comprender completamente cómo los diferentes factores afectan el desempeño real de la fabricación. Un enfoque estructurado puede ayudarle a evitar costosos desajustes.

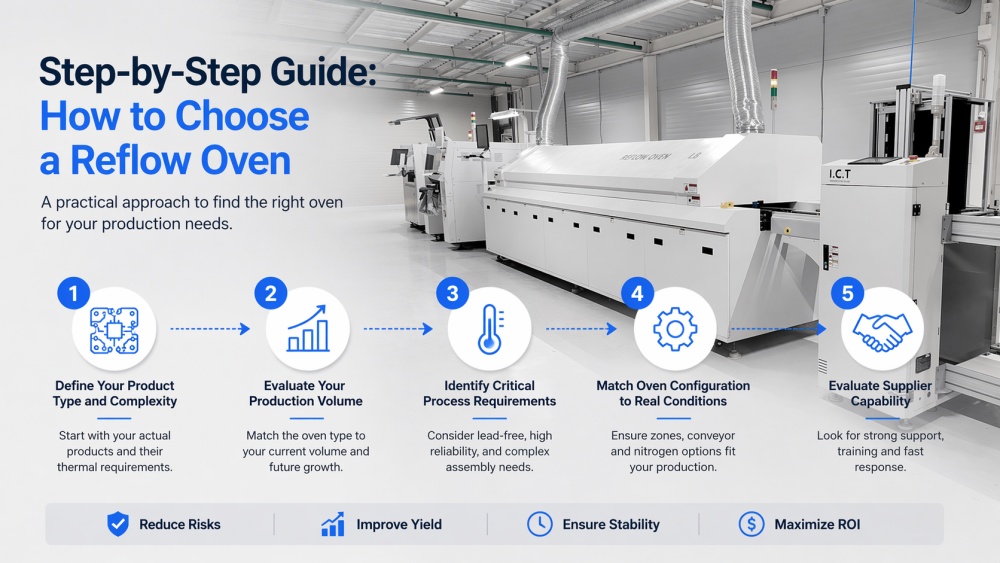

A continuación se muestra un método práctico paso a paso utilizado por ingenieros SMT experimentados:
Comience con sus productos reales, no con el equipo.
¿Está produciendo paneles LED, tableros de control para automóviles o PCB de alta potencia? Cada categoría tiene requisitos muy diferentes en términos de comportamiento térmico, sensibilidad de los componentes y estabilidad del proceso.
Elegir un horno de reflujo sin definir claramente su producto a menudo conduce a especificaciones excesivas o a una capacidad insuficiente.
Su volumen de producción determina el tipo de sistema que necesita.
La fabricación de gran volumen requiere hornos de reflujo en línea con un rendimiento estable y repetible. Por el contrario, los entornos de producción o I+D de bajo volumen pueden priorizar la flexibilidad sobre la velocidad.
Más importante aún, considerar no sólo la capacidad actual, sino también el crecimiento futuro. Un sistema que funciona hoy puede convertirse en un cuello de botella mañana.
No todos los procesos SMT son iguales.
La soldadura sin plomo, las aplicaciones de alta confiabilidad o los ensamblajes complejos requieren un control de temperatura más estricto, una mejor uniformidad térmica y un perfilado más consistente.
Si se subestiman estos requisitos, el resultado suele ser un rendimiento inestable y ajustes continuos en los procesos.
Aquí es donde muchas decisiones salen mal.
En lugar de seleccionar según especificaciones generales, concéntrese en cómo la configuración respalda su producción real:
Las zonas de calefacción deben coincidir con sus necesidades de perfil térmico
Los sistemas Transportador SMT deben soportar su tamaño y peso PCB
Se deben considerar opciones de nitrógeno para productos sensibles a la oxidación.
Un desajuste aquí se traduce directamente en inestabilidad del proceso.
Incluso el mejor equipo no puede funcionar bien sin el soporte adecuado.
Un proveedor confiable debe proporcionar no sólo la máquina, sino también:
Guía del proceso durante la configuración
Formación para su equipo de ingeniería
Respuesta rápida en caso de problemas.
En entornos de producción reales, la estabilidad a largo plazo depende tanto del soporte como del hardware.

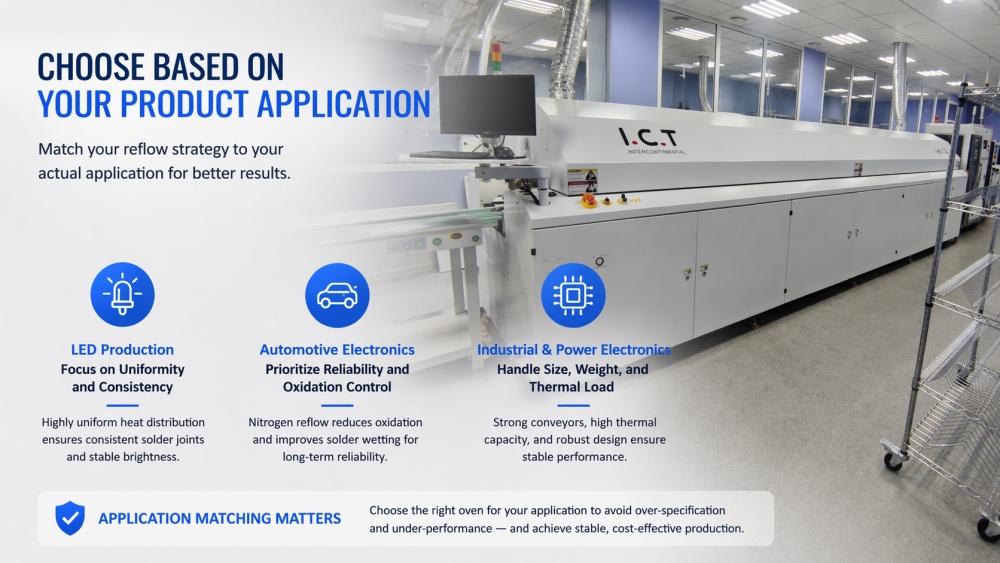

No todos los hornos de reflujo están diseñados para el mismo tipo de producción.
En la práctica, uno de los errores más comunes es seleccionar equipos basándose en especificaciones generales, sin considerar cómo los diferentes tipos de productos imponen exigencias muy diferentes al proceso de reflujo.
Para evitar esto, el primer paso es hacer coincidir su estrategia de reflujo con su aplicación real.
Los tableros LED, especialmente los paneles grandes, requieren una distribución del calor muy uniforme.
Incluso pequeñas variaciones de temperatura entre diferentes áreas de la placa pueden provocar uniones de soldadura desiguales, lo que puede provocar una inconsistencia visible en el brillo del producto final.
En este caso, son esenciales los hornos de reflujo con sistemas de convección estables y perfiles térmicos consistentes.
Las aplicaciones automotrices exigen confiabilidad a largo plazo en condiciones difíciles.
A menudo se recomienda el reflujo de nitrógeno para reducir la oxidación y mejorar la humectación de la soldadura, especialmente para componentes de paso fino y conexiones críticas.
Sin un control atmosférico adecuado y un perfil de temperatura preciso, los defectos ocultos pueden pasar la inspección pero fallar en el campo, lo que genera costosos riesgos de garantía.
Los tableros de control industriales y la electrónica de potencia suelen incluir PCBs más grandes, capas de cobre más gruesas y componentes más pesados.
Estas características requieren:
Sistemas transportadores fuertes y estables
Mayor capacidad térmica para un calentamiento constante
Diseño mecánico robusto para evitar deformaciones.
Si el horno de reflujo no puede soportar estas condiciones, puede provocar deformaciones en la placa, soldadura insuficiente o inestabilidad del proceso.
Seleccionar un horno de reflujo sin considerar la aplicación de su producto a menudo genera dos resultados costosos:
Sobreespecificación → inversión innecesaria sin beneficio real
Bajo rendimiento → problemas de producción continuos y pérdidas ocultas
El enfoque correcto no es elegir el horno "más avanzado", sino el que mejor se adapta a sus necesidades reales de producción.

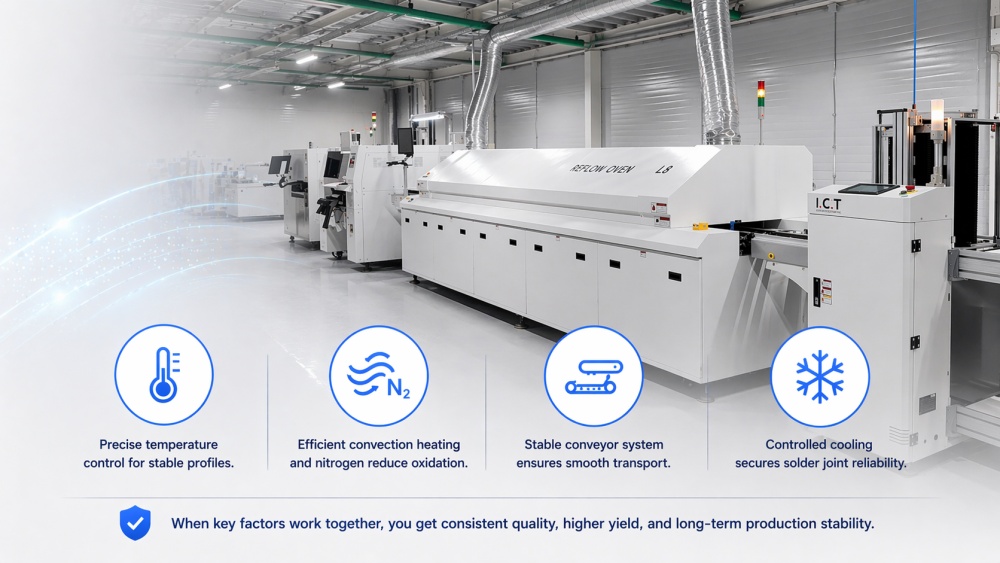

Comprender las especificaciones de los hornos de reflujo no se trata solo de saber qué significa cada parámetro, sino de comprender cómo cada uno afecta sus resultados de producción.
En muchos casos, la inestabilidad de la producción no es causada por fallas obvias de la máquina, sino por sutiles desajustes en la configuración. Estas discrepancias a menudo pasan desapercibidas durante la selección, pero conducen directamente a defectos, retrabajos y calidad inconsistente.
Por lo tanto, los siguientes factores técnicos deben evaluarse no como características, sino como controles críticos para la estabilidad del proceso.
El número de zonas de calefacción determina con qué precisión se puede controlar el perfil de temperatura.
Más zonas permiten transiciones más suaves entre las etapas de precalentamiento, remojo y reflujo, lo que reduce el choque térmico y mejora la formación de juntas de soldadura.
Sin embargo, unas zonas insuficientes pueden provocar perfiles inestables, especialmente en tableros complejos o de alta densidad. Esto a menudo resulta en defectos como soldadura incompleta o tensión en los componentes.
El objetivo no es elegir el mayor número de zonas, sino garantizar que su horno pueda mantener un perfil estable y repetible para sus productos específicos.
Los hornos de reflujo modernos dependen del calentamiento por convección para una transferencia de calor eficiente y uniforme.
Para aplicaciones que requieren mayor confiabilidad, como ensambles automotrices o de paso fino, a menudo se usa una atmósfera de nitrógeno para reducir la oxidación y mejorar la humectación de la soldadura.
Sin un control atmosférico adecuado, la oxidación puede provocar uniones de soldadura débiles o una calidad inconsistente, especialmente en procesos sin plomo.
La decisión aquí no es simplemente "con o sin nitrógeno", sino si sus requisitos de producto y confiabilidad justifican el control adicional.
El sistema transportador debe cumplir con sus requisitos de PCB tamaño, peso y estabilidad mecánica.
Los sistemas de cadenas brindan un soporte fuerte para tablas pesadas o grandes.
Las correas de malla son adecuadas para productos más ligeros.
Los sistemas híbridos ofrecen flexibilidad para la producción mixta
Si el transportador no coincide correctamente, pueden ocurrir problemas como hundimiento de la placa, desalineación o vibración, lo que afecta directamente la precisión de la colocación y la calidad de la soldadura.
El enfriamiento no es sólo el paso final: desempeña un papel clave en la determinación de la estructura y confiabilidad de las juntas de soldadura.
El enfriamiento controlado ayuda a formar compuestos intermetálicos estables y reduce el riesgo de defectos como microfisuras o uniones débiles.
Un control deficiente del enfriamiento puede comprometer la confiabilidad del producto, incluso si el proceso de calentamiento parece estable.
Un error común es evaluar estos parámetros individualmente.
En realidad, el rendimiento del reflujo es el resultado de cómo todos estos factores trabajan juntos: control térmico, atmósfera, estabilidad mecánica y comportamiento de enfriamiento.
Optimizar solo un aspecto e ignorar otros a menudo conduce a una producción inestable.
El enfoque correcto es garantizar que todo el sistema coincida con su producto, proceso y objetivos de producción a largo plazo.
Una vez que estos requisitos técnicos estén claramente definidos, el siguiente paso es elegir el tipo correcto de configuración del horno de reflujo, ya sea un sistema en línea para producción continua o una solución por lotes para mayor flexibilidad, según su modelo de producción y sus necesidades de rendimiento.

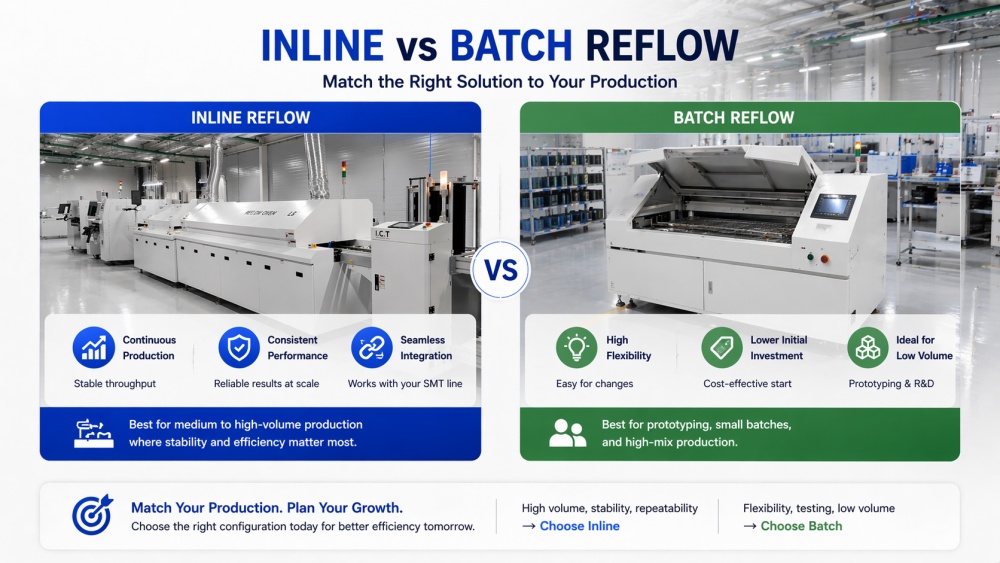

Una vez que haya definido sus requisitos técnicos, la siguiente decisión crítica es elegir el tipo correcto de configuración del horno de reflujo.
Los hornos de reflujo en línea y por lotes están diseñados para entornos de producción muy diferentes. Seleccionar el tipo incorrecto puede crear limitaciones a largo plazo en eficiencia, escalabilidad y estabilidad del proceso.
Los hornos de reflujo en línea están diseñados para funcionar como parte de una línea de producción SMT totalmente integrada.
Ofrecen:
Procesamiento continuo con rendimiento estable
Perfiles térmicos consistentes en grandes volúmenes de producción
Integración perfecta con equipos ascendentes y descendentes
Para los fabricantes que ejecutan una producción de volumen medio a alto, los sistemas en línea brindan la estabilidad y eficiencia necesarias para mantener una producción constante.
Sin embargo, requieren un flujo de producción bien estructurado y son menos flexibles para cambios frecuentes de producto.
Los hornos de reflujo por lotes procesan un lote a la vez, lo que los hace adecuados para:
Creación de prototipos y desarrollo de productos.
Producción en lotes pequeños o de alta mezcla
Entornos de I+D donde se necesitan ajustes frecuentes
Ofrecen flexibilidad y una menor inversión inicial, pero no pueden igualar el rendimiento y la coherencia de los sistemas en línea.
En entornos de producción donde la estabilidad de la producción es crítica, depender de sistemas por lotes puede generar ineficiencias y variaciones.
Elegir entre en línea y por lotes no se trata de cuál es mejor, sino de cuál se adapta a su modelo de producción.
Si su prioridad es un alto volumen, estabilidad y repetibilidad → Inline es la elección correcta
Si su prioridad es la flexibilidad, las pruebas o la producción de bajo volumen → El lote puede ser suficiente
Un error común es comenzar con un sistema por lotes y luego luchar para escalar la producción. La transición a sistemas en línea en esa etapa a menudo requiere inversiones adicionales y ajustes de procesos.
El tipo de horno de reflujo que elija afectará directamente su capacidad para escalar la producción, mantener la consistencia y controlar los costos a lo largo del tiempo.
Tomar la decisión correcta con anticipación ayuda a evitar cuellos de botella y garantiza que su línea SMT pueda crecer con su negocio.
Una vez seleccionada la configuración adecuada, el siguiente paso es comprender cómo los requisitos cambiantes del proceso, como la soldadura sin plomo, influyen aún más en el rendimiento y la selección del horno de reflujo.

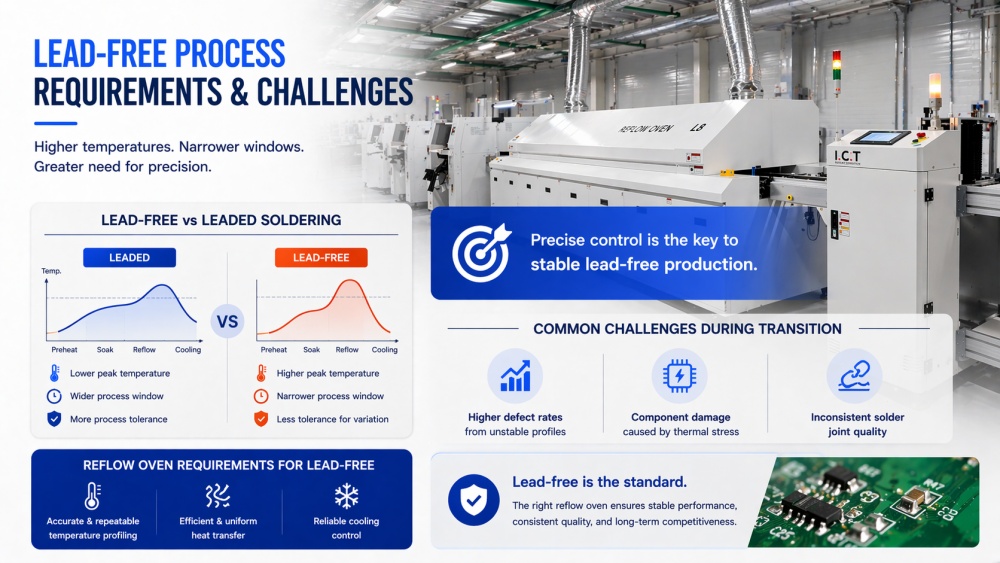

La soldadura sin plomo introduce temperaturas más altas y ventanas de proceso más estrechas.
Esto requiere un control térmico más preciso y un perfilado estable para evitar defectos como una mala humectación o daños a los componentes.
Los fabricantes que hacen la transición de procesos con plomo a menudo subestiman estos requisitos, lo que genera inestabilidad durante el aumento de la producción. A medida que más industrias avanzan hacia la producción sin plomo, la soldadura por reflujo se ha vuelto significativamente más exigente, no solo en términos de temperatura, sino también en el control general del proceso.
La soldadura sin plomo funciona a temperaturas más altas y dentro de ventanas de proceso más estrechas. Esto significa que hay menos tolerancia a la variación. Incluso pequeñas inconsistencias en el perfilado térmico pueden resultar en defectos como mala humectación, huecos o tensión en los componentes.
En comparación con la soldadura con plomo tradicional, los materiales sin plomo requieren:
Temperaturas máximas más altas
Control más preciso durante las etapas de remojo y reflujo
Mejor uniformidad térmica en todo el PCB
Sin un control suficiente, el proceso se vuelve inestable. Lo que podría haber sido una variación aceptable en los procesos con plomo puede convertirse rápidamente en defectos en la producción sin plomo.
Los fabricantes que pasan de procesos con plomo a procesos sin plomo a menudo enfrentan problemas inesperados durante el proceso de aceleración:
Aumento de las tasas de defectos debido a perfiles inestables
Daños en los componentes causados por un estrés térmico excesivo
Calidad de unión de soldadura inconsistente entre lotes
Estos problemas no siempre son causados por errores del operador; a menudo son el resultado de equipos que no pueden mantener el nivel requerido de precisión.
La producción sin plomo impone exigencias mucho mayores a los hornos de reflujo.
Para mantener resultados estables, el horno debe proporcionar:
Perfilado de temperatura preciso y repetible
Transferencia de calor eficiente y uniforme
Control de enfriamiento confiable para proteger la integridad de la unión soldada
Si el horno de reflujo no puede cumplir con estos requisitos, los ajustes del proceso por sí solos no resolverán el problema.
La producción sin plomo no es sólo una mejora a corto plazo: es un estándar a largo plazo.
Seleccionar un horno de reflujo que sea totalmente capaz de manejar procesos sin plomo garantiza que su línea de producción permanezca estable, escalable y lista para futuros requisitos de productos.
Teniendo en cuenta estos desafíos de proceso, queda claro que la selección de equipos no se trata solo de satisfacer las necesidades actuales, sino también de prevenir defectos y garantizar una calidad constante, lo que se conecta directamente con el costo, la eficiencia y el retorno de la inversión de su línea SMT.
Incluso cuando la impresión y la colocación están bajo control, aún pueden aparecer defectos durante el reflujo.
En muchos casos, los problemas recurrentes no son simplemente errores de proceso. A menudo son una señal de que el horno de reflujo no puede mantener condiciones térmicas estables y repetibles.
Los defectos comunes incluyen:
Lápidas causadas por un calentamiento desigual en todo el PCB
Puentes de soldadura causados por temperaturas excesivas o mal controladas.
Huecos causados por un perfil térmico inadecuado
Cuando estos problemas aparecen repetidamente, la atención no debe centrarse únicamente en el ajuste del proceso. También es necesario evaluar si el horno de reflujo puede proporcionar una distribución uniforme del calor, un perfilado preciso y un enfriamiento controlado.
Un horno de reflujo bien adaptado ayuda a reducir estos defectos en origen, mejorando tanto la calidad del producto como la estabilidad de la producción.
Y una vez que la reducción de defectos se vuelve mensurable, la siguiente pregunta es clara: ¿cuánto valor crea esa estabilidad en términos de ahorro de costos y retorno de la inversión?

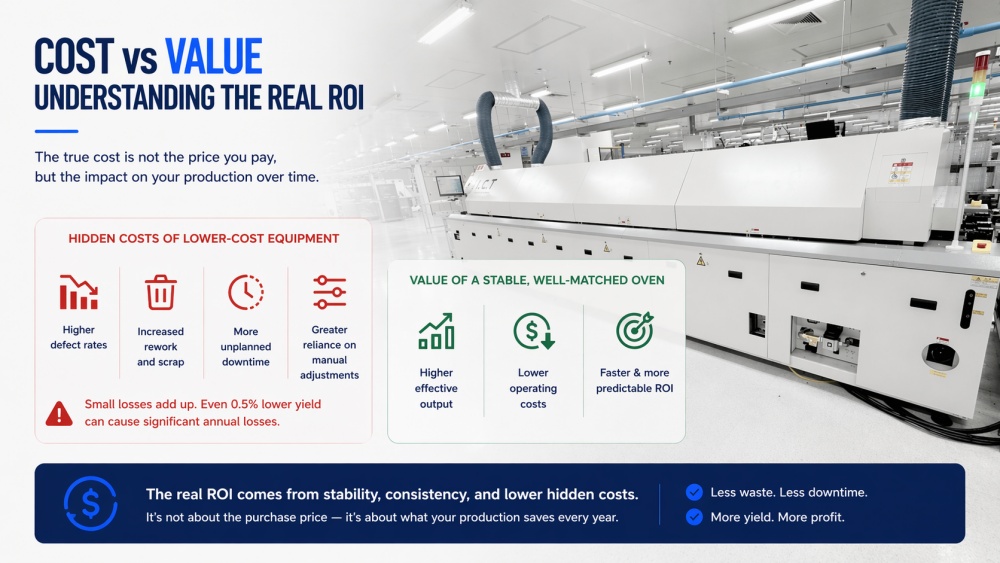

El costo de un horno de reflujo no es sólo el precio de compra: es el impacto total que tiene en su producción a lo largo del tiempo.
Los equipos de menor costo a menudo conllevan costos ocultos que no son visibles de inmediato:
Mayores tasas de defectos
Mayor retrabajo y desperdicio
Más tiempo de inactividad no planificado
Mayor dependencia de los ajustes manuales
Estos problemas pueden parecer manejables al principio, pero se acumulan rápidamente en la producción diaria.
Incluso una pequeña caída en el rendimiento de primer paso (por ejemplo, 0,5%) puede traducirse en pérdidas anuales significativas, especialmente en la fabricación de volumen medio a alto.
Por el contrario, un horno de reflujo estable y bien adaptado mejora la consistencia, reduce la variación del proceso y minimiza los costos ocultos.
Con el tiempo, esto conduce a:
Mayor producción efectiva
Menores costos operativos
Retorno de la inversión más rápido y predecible
En otras palabras, la verdadera pregunta no es '¿Cuánto cuesta la máquina?'
, sino '¿Cuánto le cuesta la inestabilidad a su producción cada año?'.
Después de comprender el impacto del rendimiento del reflujo en el costo y la estabilidad, la siguiente pregunta es por qué todavía ocurren tantos problemas de producción en la práctica.
En la mayoría de los casos, el problema no es el equipo en sí, sino cómo se seleccionó.
Los errores comunes incluyen:
Elegir basándose únicamente en el precio
→ a menudo genera mayores costos a largo plazo debido a la inestabilidad y los defectos
Ignorar los requisitos reales del proceso
→ da como resultado un desempeño no coincidente y ajustes continuos
Pasar por alto la futura expansión de la producción
→ crea cuellos de botella a medida que aumenta la demanda
Subestimar el soporte del proveedor
→ conduce a una resolución de problemas lenta y a un tiempo de inactividad prolongado
Estas decisiones pueden parecer razonables en ese momento, pero a menudo se convierten en la causa fundamental de problemas recurrentes de producción.
En realidad, muchas fábricas no sufren de falta de equipos: sufren de equipos que no se ajustan a sus necesidades de producción.
En esta etapa, debería quedar claro que seleccionar un horno de reflujo no se trata solo de la máquina en sí, sino de garantizar la estabilidad de la producción a largo plazo.
Por eso, elegir el proveedor adecuado es tan importante como elegir el equipo adecuado.
Un proveedor confiable debe proporcionar:
Experiencia comprobada en múltiples industrias
→ garantizando que comprendan los diferentes requisitos de las aplicaciones
Capacidad de soporte técnico global
→ reducir el tiempo de inactividad y garantizar una rápida resolución de problemas
Experiencia completa en integración de líneas SMT
→ evitando desajustes entre equipos y procesos
Sólido conocimiento del proceso, no solo del hardware
→ ayudándole a lograr resultados estables y repetibles
Trabajar con el socio adecuado significa menos riesgos durante la instalación, un aumento de la producción más fluido y un rendimiento a largo plazo más predecible.
Antes de tomar una decisión final, tómese un momento para evaluar sus requisitos reales:
¿Cuál es su tamaño y complejidad PCB?
¿Cuál es su volumen de producción actual y futuro?
¿Necesita reflujo de nitrógeno para sus productos?
¿Qué nivel de confiabilidad se requiere?
¿Aumentará su escala de producción en un futuro próximo?
Si alguna de estas preguntas no está clara, generalmente indica que la solución aún no se ha definido completamente.
Elegir un horno de reflujo no es sólo una decisión técnica: es una inversión a largo plazo que afecta directamente la calidad del producto, la estabilidad de la producción y la rentabilidad general.
En este punto, la pregunta clave ya no es:
"¿Qué especificaciones debo elegir?"
-pero:
"¿Qué solución se adapta mejor a mi producción?"
En I.C.T, como fabricante de hornos de reflujo, evaluamos las condiciones reales de producción y recomendamos soluciones que se ajusten tanto a las necesidades actuales como al crecimiento futuro.
✔ Recomendaciones personalizadas basadas en sus requisitos de PCB y de producción
✔ Comparación clara de configuraciones con información práctica sobre el retorno de la inversión
✔ Soporte de ingenieros SMT experimentados con experiencia global en proyectos
¡Obtenga su recomendación sobre el horno de reflujo ahora!
