I.C.T-W2
I.C.T
| Cantidad: | |
|---|---|

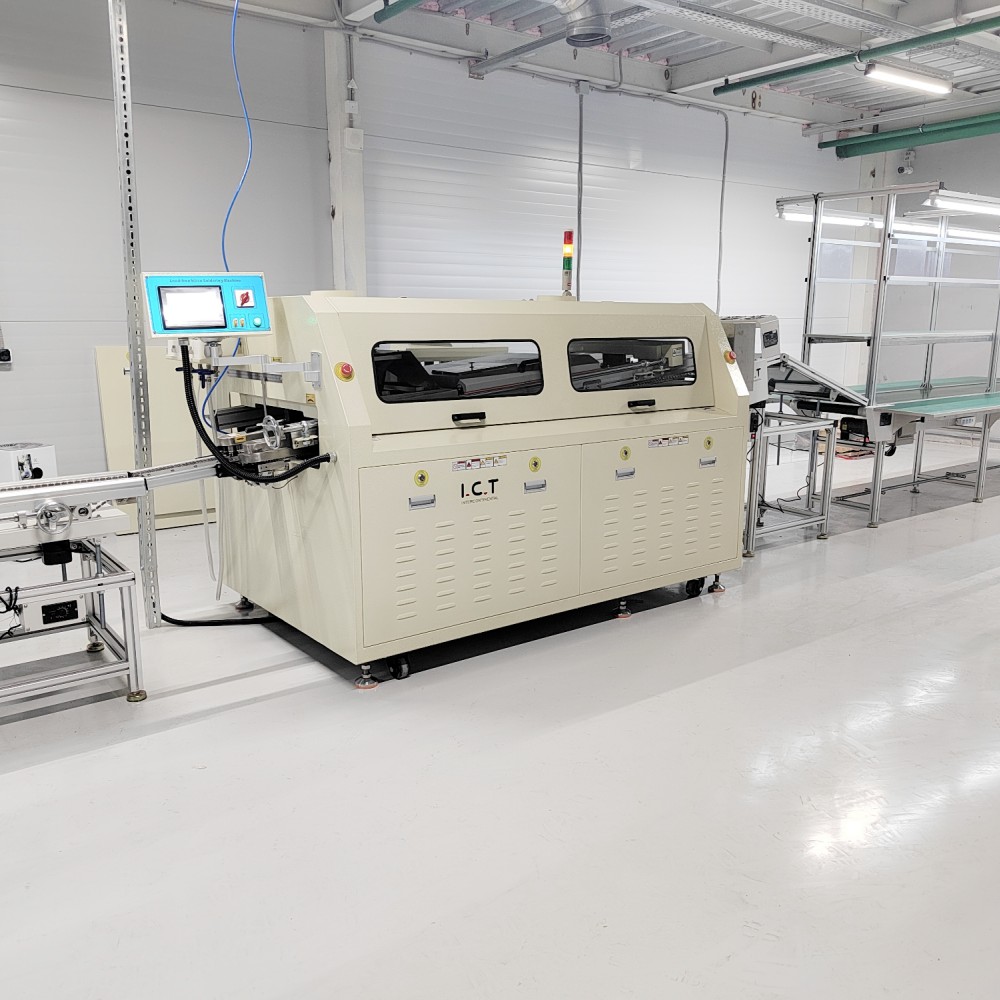

| Máquina de soldadura por ola sin plomo Smt - Máquina de soldadura por ola profesional
I.C.T La máquina de soldadura por ola sin plomo Smt serie W es la máquina de soldadura por inmersión central para SMT líneas de producción DIP. Esta máquina de soldadura smt utiliza una boquilla de precisión japonesa Kuroda para un recubrimiento de fundente preciso, zonas de calentamiento horizontales totalmente independientes para un control de temperatura estable y un diseño de ahorro de energía que mantiene la potencia normal en solo 7 kW. La protección de nitrógeno opcional cumple con los estándares de alta calidad sin plomo. Ampliamente aplicada en electrónica automotriz, medidores inteligentes y productos de consumo, esta máquina de soldadura por ola sin plomo Smt ofrece un rendimiento excepcional para líneas DIP SMT modernas.
| Característica
La boquilla japonesa Kuroda con área de atomización ajustable y filtro piramidal proporciona una capa de fundente uniforme y de bajo consumo en cada ciclo. El medidor de flujo digital y el tanque de presión estable reducen el uso de fundente a la mitad y mantienen la cámara limpia, una gran ventaja para la máquina de soldadura por ola sin plomo Smt en producción continua THT.
La protección contra sobrecalentamiento independiente de terceros más el control de circuito cerrado PLC+PID proporcionan múltiples capas de seguridad. El monitoreo en tiempo real y la parada de emergencia instantánea protegen a los operadores y al equipo durante el funcionamiento las 24 horas de la máquina de soldadura por ola DIP.
Las zonas de calentamiento horizontales independientes con recorrido cerrado de aire caliente y placas rectificadoras garantizan una temperatura perfectamente uniforme en toda la superficie. El calentamiento tarda sólo unos 15 minutos y la potencia normal se mantiene en 7 kW: el calentamiento más económico entre máquinas de soldadura por ondas similares.
| Lista de equipos de línea DIP
| Modelo | W4 | W3 | W2 |
| Dimensión: (milímetros) | 4200X1250X1500 | 3600X1250X1500 | 2900X1160X1500 |
| Peso (kg) | Aproximadamente 1500 kg | Aproximadamente 1200 kg | Aproximadamente 790 kg |
| Fuente de alimentación | 3P5W, 380/220V 50Hz | 3P5W, 380/220V 50Hz | 3P5W, 380/220V 50Hz |
| Poder de inicio | 32kw | 24kw | 16kw |
| Potencia de operación | 12kw | 9kw | 7kW |
| Sistema de control | SOCIEDAD ANÓNIMA | ||
| Sistema de pulverización | |||
| Método de transmisión | motor paso a paso | ||
| Pulverización | 0,25 Mpa--0,4 Mpa | ||
| flujo de lux | 10--100 ml/min | ||
| Diámetro de escape | Φ200mm | ||
| Capacidad de escape | 25m3/minuto | ||
| Sistema de precalentamiento | |||
| Modo de precalentamiento | Aire caliente | ||
| Modo de control | PID + SSR | ||
| Zona de precalentamiento | 4 | 3 | 2 |
| Longitud de precalentamiento | 1800 mm | 1600 mm | 1200 mm |
| Temperatura de precalentamiento. | (Temperatura ambiente)-250°C | ||
| Tiempo de calentamiento (min) | Aproximadamente 15 min (configuración de 150 °C) | ||
| Transportador SMT Sistema | |||
| PCB Tamaño: largo x ancho (mm) | Mínimo: 80x60 mm; Máximo: 400x300 mm | ||
| Transportador SMT velocidad | 0-2000(mm/minuto) | ||
| Transportador SMT altura | 750+/-20 (mm) | ||
| Dedo | Garra de doble gancho (Estándar) | ||
| Transportador SMT control de ancho | A mano | ||
| Transportador SMT Ángulo | 4 ~ 7 grados | ||
| Sistema de soldadura | |||
| Estilo crisol | Accionamiento de motor mecánico | ||
| Material del crisol | Titanio completo (FT estándar) | ||
| Temperatura del crisol | 300 ° C | ||
| Capacidad del crisol | 350 kg sin plomo | 300 kg sin plomo | 250 kg sin plomo |
| Otro | |||
| Sistema de limpieza de dedos | Cepillar | ||
| Lista de equipos de línea DIP

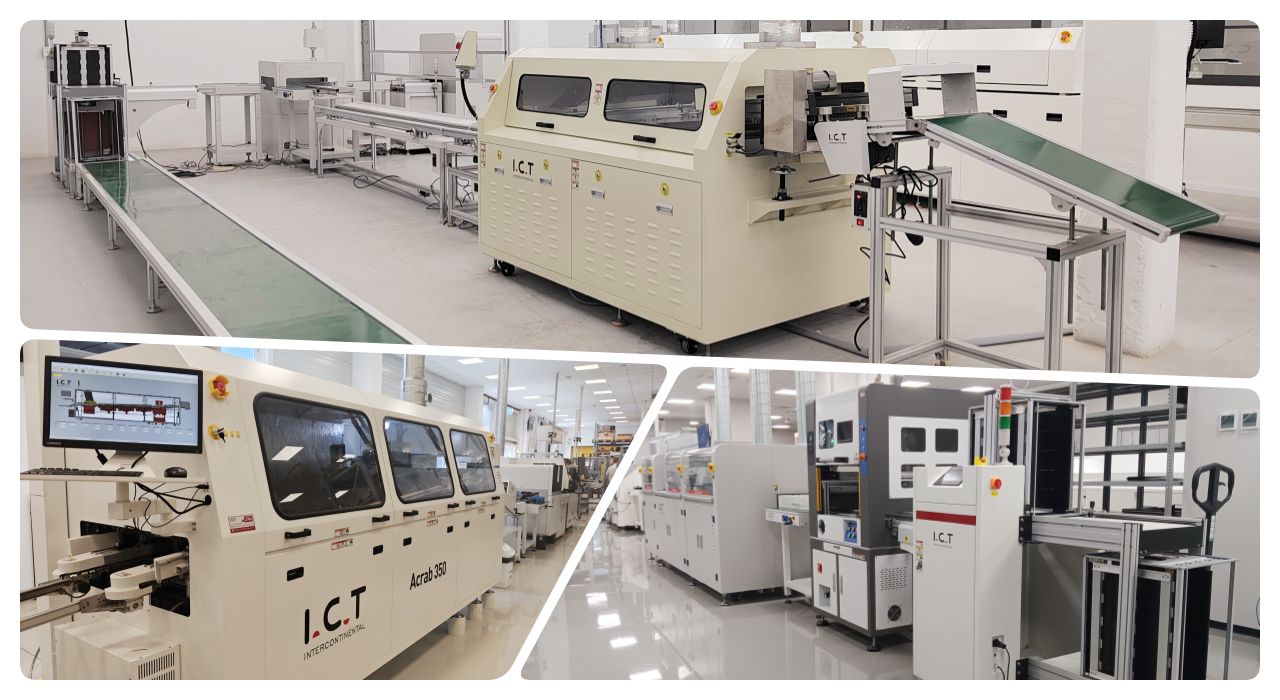

Nuestra línea de producción DIP ofrece herramientas avanzadas para un ensamblaje PCB eficiente y preciso. La línea DIP totalmente automatizada incluye una línea de inserción DIP para una colocación precisa de los componentes, un cargador de ondas para una entrada PCB suave, un descargador de ondas para una salida segura y una línea de cinta de montaje para comprobaciones finales. Esta línea de producción DIP PCB de alta calidad garantiza un funcionamiento estable, una inserción THT confiable y un ensamblaje rentable, satisfaciendo diversas necesidades de la industria. Con diseños modulares y soporte global de I.C.T, aumenta la productividad para tareas de perforación pasante.
| Nombre del producto | Propósito en la línea DIP |
|---|---|
Máquina de inserción automática | Coloca automáticamente componentes en PCBs con precisión para la línea de producción DIP. |
Derrite soldadura para formar uniones sólidas en PCB durante el proceso de conexión de THT. | |
Máquina de soldadura selectiva | Aplica soldadura selectivamente a áreas específicas para un ensamblaje THT preciso |
En línea posterior a la ola AOI | Inspecciona uniones de soldadura y defectos de colocación en ensamblajes DIP PCB. |
Comprueba la calidad de la soldadura interna y los defectos ocultos en los componentes THT. | |
Prueba el rendimiento eléctrico y la conectividad del PCB ensamblado. | |
Transporta PCBs sin problemas a través de la línea DIP para un montaje e inspección eficientes. |
| Vídeo sobre el éxito del cliente

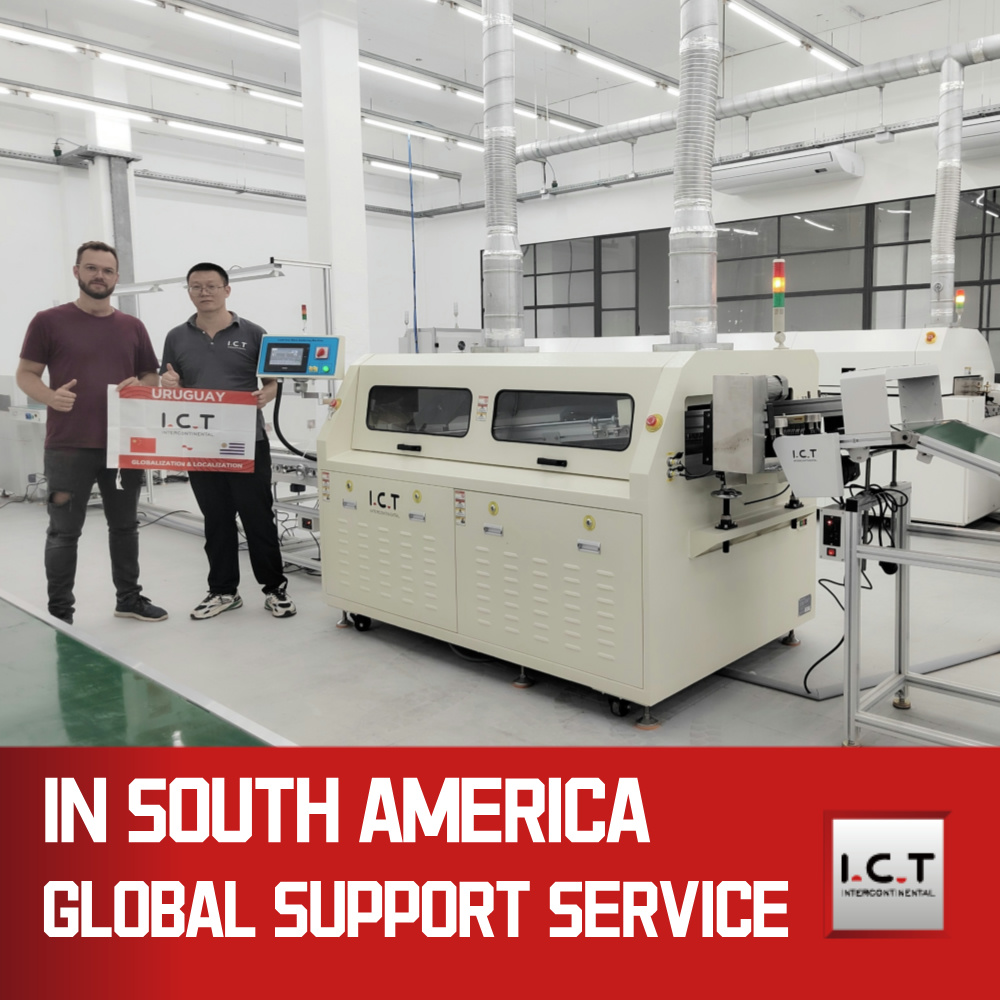

Una fábrica de medidores inteligentes en Uruguay necesitaba una máquina de soldadura SMT confiable para manejar placas complejas con componentes grandes en su línea DIP. Suministramos la máquina de soldadura por ola sin plomo Smt serie W y enviamos ingenieros para una instalación y capacitación completas. La máquina comenzó a producir en plena producción con solo 7 kW, sin defectos y con juntas perfectas. El cliente filmó la máquina de soldadura por inmersión funcionando sin problemas y compartió cómo mejoró drásticamente su producción diaria. Este proyecto se ha convertido en el modelo para muchos fabricantes de productos electrónicos de la región.
| Servicios expertos y capacitación
I.C.T trata cada máquina de soldadura por ola sin plomo Smt como el comienzo de una cooperación a largo plazo. Brindamos asesoramiento gratuito sobre el diseño de la fábrica, ajuste de procesos en el sitio, cursos de capacitación en el idioma local, actualizaciones de software de por vida y repuestos de 8 almacenes globales, lo que garantiza que su línea DIP SMT alcance la máxima eficiencia con el mínimo riesgo.
| Elogios del cliente
Las fábricas de todo el mundo elogian nuestra máquina de soldadura por ola sin plomo Smt por su sólido funcionamiento diario, su consumo de electricidad extremadamente bajo y sus perfectos resultados de soldadura en placas complejas. Mencionan especialmente las cajas de exportación de madera que llegan intactas después de un largo envío, el soporte remoto instantáneo desde la sede central y la facilidad con la que la máquina funciona con el equipo DIP SMT existente.
| Certificaciones de calidad
Cada máquina de soldadura por ola sin plomo I.C.T Smt cuenta con las certificaciones CE, CCC, UL, RoHS e ISO9001, además de varias patentes sobre sistemas de fundente y calefacción que ahorran energía, lo que brinda a los clientes total confianza en el cumplimiento global y la excelencia técnica.
| Acerca de I.C.T empresa y fábrica
I.C.T – Su querido socio confiable Desde 2012, I.C.T ha estado construyendo una plataforma global de valor cruzado para la fabricación de productos electrónicos con un parque industrial de 12 000㎡ en Dongguan y 8 centros de servicio en el extranjero. 89 empleados, incluidos 20 ingenieros superiores y un capital registrado de 30 millones de dólares, nos permiten dominar cada detalle desde el diseño hasta la entrega. Brindamos servicios a más de 1600 clientes en 72 países con valores de 'integridad, simplicidad, apertura, coordinación y participación', y ofrecemos la máquina de soldadura por ondas más confiable y soluciones DIP completas SMT en todo el mundo.
