I.C.T
| Cantidad: | |
|---|---|

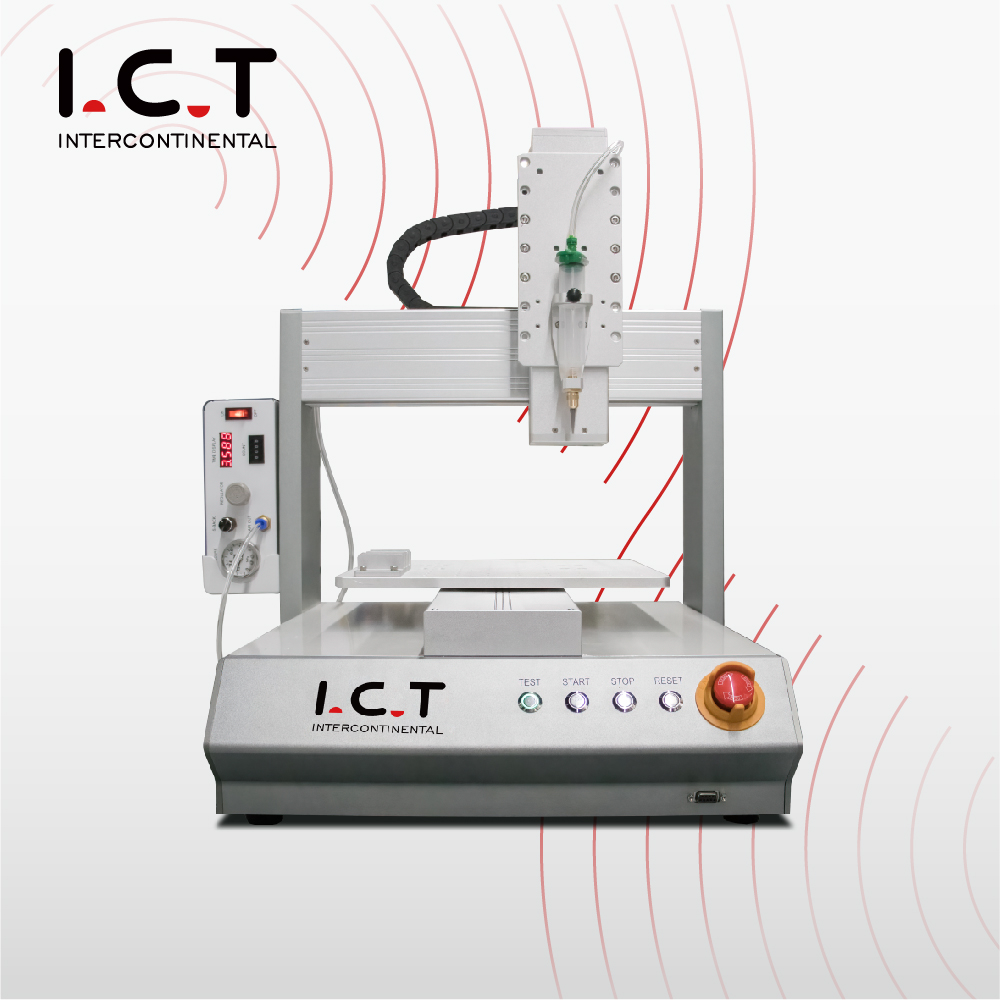

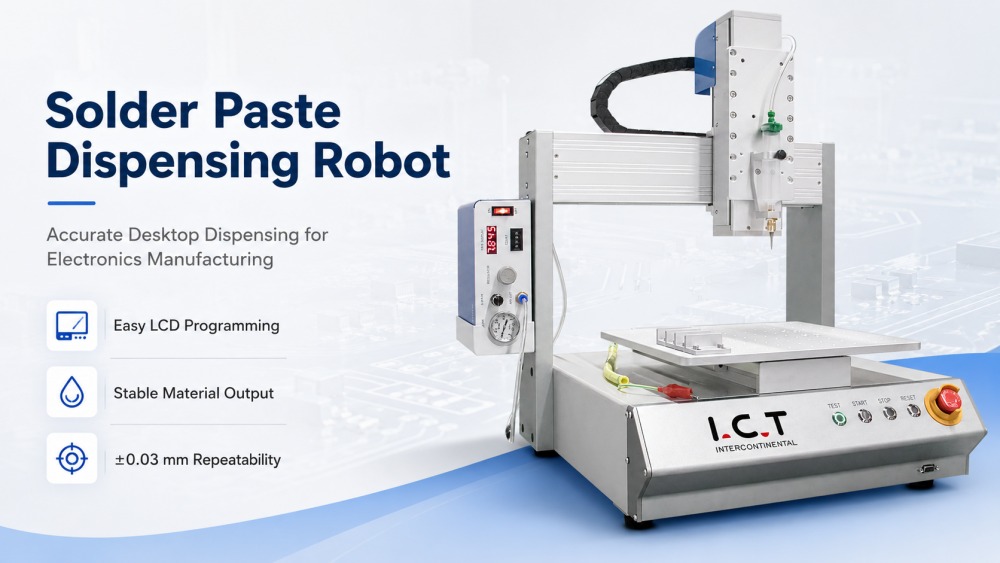

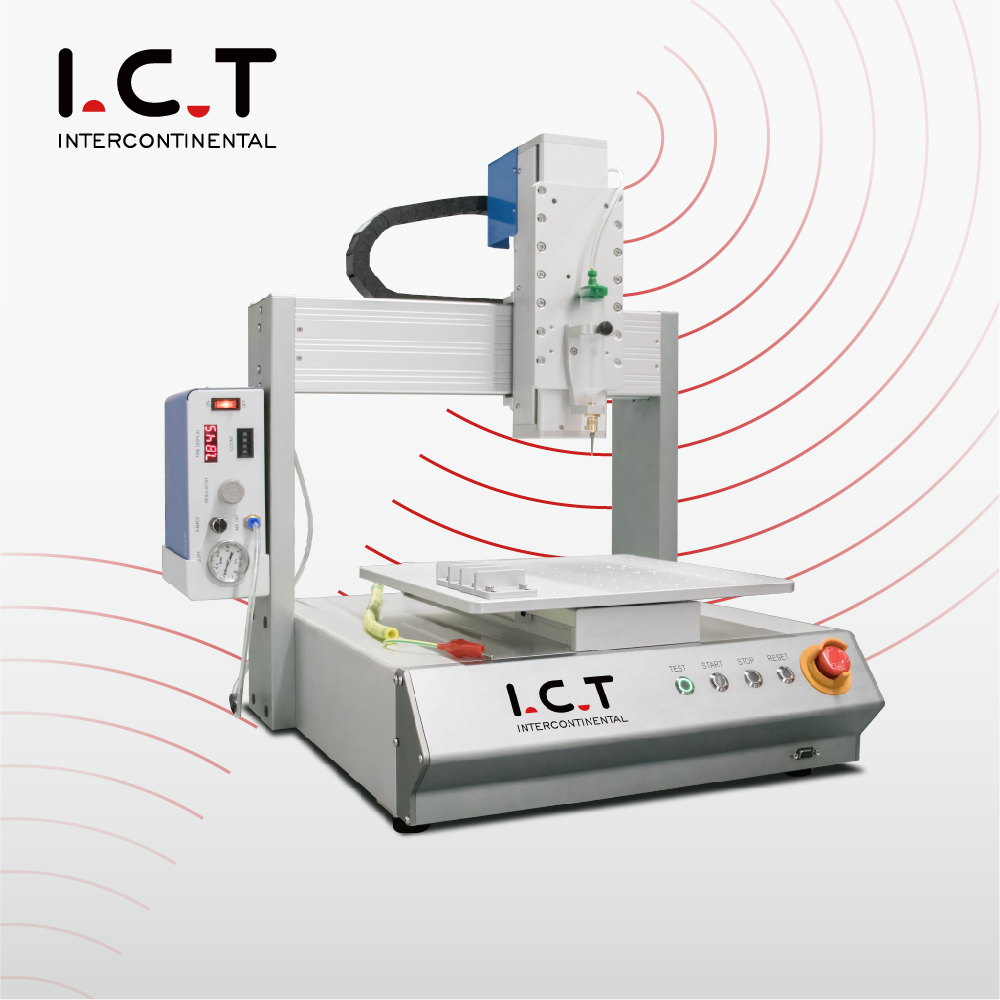

La máquina dispensadora de sobremesa I.C.T de 3 ejes PCB está diseñada para la dispensación precisa de materiales en la fabricación de productos electrónicos, ensamblaje PCB, producción LED, embalaje de semiconductores, unión de lentes ópticas, unión de chips y recubrimiento de piezas pequeñas. Puede funcionar con pegamento UV, pegamento AB, epoxi, pegamento blanco, adhesivo conductor EMI, silicona, pegamento plateado, pegamento rojo, pasta de soldadura, pasta de disipación de calor y otros materiales de proceso. Los operadores pueden utilizar el controlador LCD portátil para configurar las rutas de dispensación, la velocidad, la cantidad de pegamento, el tiempo de dispensación y el tiempo de parada. Con una estructura de mesa compacta, se adapta a salas de ingeniería, producción de muestras, estaciones de reparación y áreas de producción SMT flexibles.
Esta máquina dispensadora de mesa PCB de 3 ejes utiliza movimientos X, Y y Z para completar la dispensación punto a punto, líneas continuas y trayectorias de arco. Para la producción de PCB, esto es importante porque a menudo es necesario aplicar pegamento o pasta en áreas pequeñas, a lo largo de los bordes o alrededor de posiciones especiales de los componentes. La máquina admite dispensación de puntos, líneas, superficies, círculos, arcos, curvas irregulares y trayectorias 3D no planas. Esto brinda a los ingenieros más libertad al configurar el proceso de fijación PCB, piezas LED, embalaje COB o pequeños conjuntos electrónicos. Ayuda al equipo a pasar del trabajo manual a un proceso más repetible sin ocupar demasiado espacio en la fábrica.
La máquina se opera a través de un panel LCD y un dispositivo de programación portátil. Los operadores pueden crear programas, ajustar parámetros y cambiar de trabajo sin un sistema informático complicado. Esto es útil para fábricas que manejan muchos modelos PCB o lotes pequeños. El controlador permite a los usuarios configurar el tamaño del pegamento, la velocidad de dosificación, el tiempo de dosificación, el tiempo de parada y otros parámetros clave. Los nuevos operadores pueden aprender el flujo de trabajo básico más rápido, mientras que los ingenieros pueden realizar cambios en el proceso sin ralentizar toda la línea. Para una máquina de pegamento de sobremesa de 3 ejes con dispensación de PCB en la producción de SMT, este método de control simple ayuda a reducir la presión de preparación en el trabajo diario.
La estabilidad del material es uno de los puntos más importantes en la dosificación de PCB. Esta máquina utiliza un controlador de dispensación dedicado para mantener la salida constante, el corte limpio y el pegamento que se rompe sin problemas. Ayuda a reducir los residuos, las fugas, los puntos desiguales y el desperdicio de material. La función anticurado automática también ayuda a prevenir el bloqueo de la aguja, lo cual es útil cuando se usa pegamento, pasta de soldadura, epoxi, pegamento rojo, silicona u otros materiales que pueden secarse o espesarse durante la operación. Para los equipos de producción, menos agujas bloqueadas significa menos interrupciones. Para los equipos de calidad, una producción de material estable significa que el proceso es más fácil de comprobar, repetir y mejorar.
El sistema puede almacenar 999 archivos de procesos de dispensación, con hasta 65.535 puntos en cada archivo. Esto ayuda a los clientes a gestionar diferentes productos sin tener que crear todos los programas desde el principio. Cuando vuelve una orden repetida, los operadores pueden recuperar el archivo guardado y hacer pequeños ajustes en lugar de comenzar desde cero. Esto es práctico para salas de muestras, producción de lotes pequeños, estaciones de reparación y ensamblaje de modelos mixtos PCB. También reduce el riesgo de perder puntos o cambiar valores incorrectos. Para las fábricas que cambian a menudo entre tipos de productos, el almacenamiento de programas no es una característica pequeña; ahorra tiempo cada semana.
La máquina dispensadora de sobremesa PCB de 3 ejes funciona con el software Logoshop y puede importar formatos de archivos comunes, incluidos NC, AI, DXF, JPG, BMP y archivos escaneados. Esto ayuda a los ingenieros a utilizar dibujos existentes o datos de diseño para preparar rutas de dispensación. En lugar de enseñar cada punto manualmente, el equipo puede traer un archivo, crear una ruta y ajustarlo en la máquina. Esto es útil para productos PCB personalizados, módulos LED, piezas ópticas y conjuntos electrónicos con cambios de diseño frecuentes. Una mejor compatibilidad de archivos también ayuda a reducir los errores de programación manual y mantiene el proceso más consistente.
El sensor fotoeléctrico importado admite el aprendizaje automático de coordenadas XYZ, lo que ayuda a la máquina a encontrar puntos de referencia al cambiar agujas, accesorios o tipos de productos. El sistema de accionamiento utiliza un motor paso a paso, una correa y un riel guía lineal preciso, con una repetibilidad XYZ de hasta ±0,03 mm. Esta precisión es útil para la unión de COB, la fijación de piezas PCB, la dispensación LED y la aplicación de materiales en áreas pequeñas. Los clientes pueden elegir diferentes áreas de trabajo, incluidas 300×300 mm, 400×400 mm y 500×500 mm. Esto permite que la máquina se adapte a diferentes tamaños de productos manteniendo el mismo estilo de mesa. Es una opción práctica para trabajos de dosificación PCB controlados.
| Especificaciones de dosificación PCB de mesa :
| Artículo | I.C.T-S300 | I.C.T-S300L | I.C.T-S500 |
|---|---|---|---|
| Área de trabajo | 300(X) × 300(Y) × 95(Z) mm | 400(X) × 400(Y) × 95(Z) mm | 500(X) × 500(Y) × 95(Z) mm |
| Tamaño de la máquina | 490 (largo) × 528 (ancho) × 679 (alto) mm | 590 (largo) × 628 (ancho) × 679 (alto) mm | 690 (largo) × 728 (ancho) × 679 (alto) mm |
| Velocidad de viaje | 400 mm/s (XY), 200 mm/s (Z) | 400 mm/s (XY), 200 mm/s (Z) | 400 mm/s (XY), 200 mm/s (Z) |
| Carga máxima | 8 kilogramos | 8 kilogramos | 8 kilogramos |
| Modo de conducción | Motor paso a paso + correa + carril guía lineal preciso | Motor paso a paso + correa + carril guía lineal preciso | Motor paso a paso + correa + carril guía lineal preciso |
| Repetibilidad xyz | ±0,03 milímetros | ±0,03 milímetros | ±0,03 milímetros |
| Sistema operativo | Panel LCD/dispositivo de programación portátil | Panel LCD/dispositivo de programación portátil | Panel LCD/dispositivo de programación portátil |
| Capacidad del programa | 999 archivos de parámetros, 65.535 puntos por archivo | 999 archivos de parámetros, 65.535 puntos por archivo | 999 archivos de parámetros, 65.535 puntos por archivo |
| Patrón de movimiento | 3 ejes punto a punto, línea continua, arco | 3 ejes punto a punto, línea continua, arco | 3 ejes punto a punto, línea continua, arco |
| Fuente de alimentación | CA 220 V, 50/60 Hz, 0,5 kW | CA 220 V, 50/60 Hz, 0,5 kW | CA 220 V, 50/60 Hz, 0,5 kW |
| Peso | Unos 35 kilos | Unos 45 kilos | Alrededor de 55 kilos |
* I.C.T sigue trabajando en la calidad y el rendimiento, las especificaciones y la apariencia pueden actualizarse sin previo aviso. Si es diferente, siga la nueva lista.
