I.C.T Cámara invertida DIP en línea AOI AI-4540 mejora PCB el control de calidad después de THT soldar con una detección precisa de defectos y un tiempo de inactividad mínimo.
a. Detecta defectos en los componentes rápidamente.
b. Aplica el aprendizaje profundo para realizar juicios inteligentes.
do. Comprueba los tableros sin detener las líneas.
d. Programación sencilla con configuraciones rápidas.
mi. Permite la gestión remota y el seguimiento de datos.
F. Se adapta fácilmente a varios tamaños PCB.
gramo. Se integra con los sistemas de fábrica sin problemas.
I.C.T-AI-4026
I.C.T
| Estado de Disponibilidad: | |
|---|---|
| Cantidad: | |
| Descubra las máquinas AI-4540 AOI

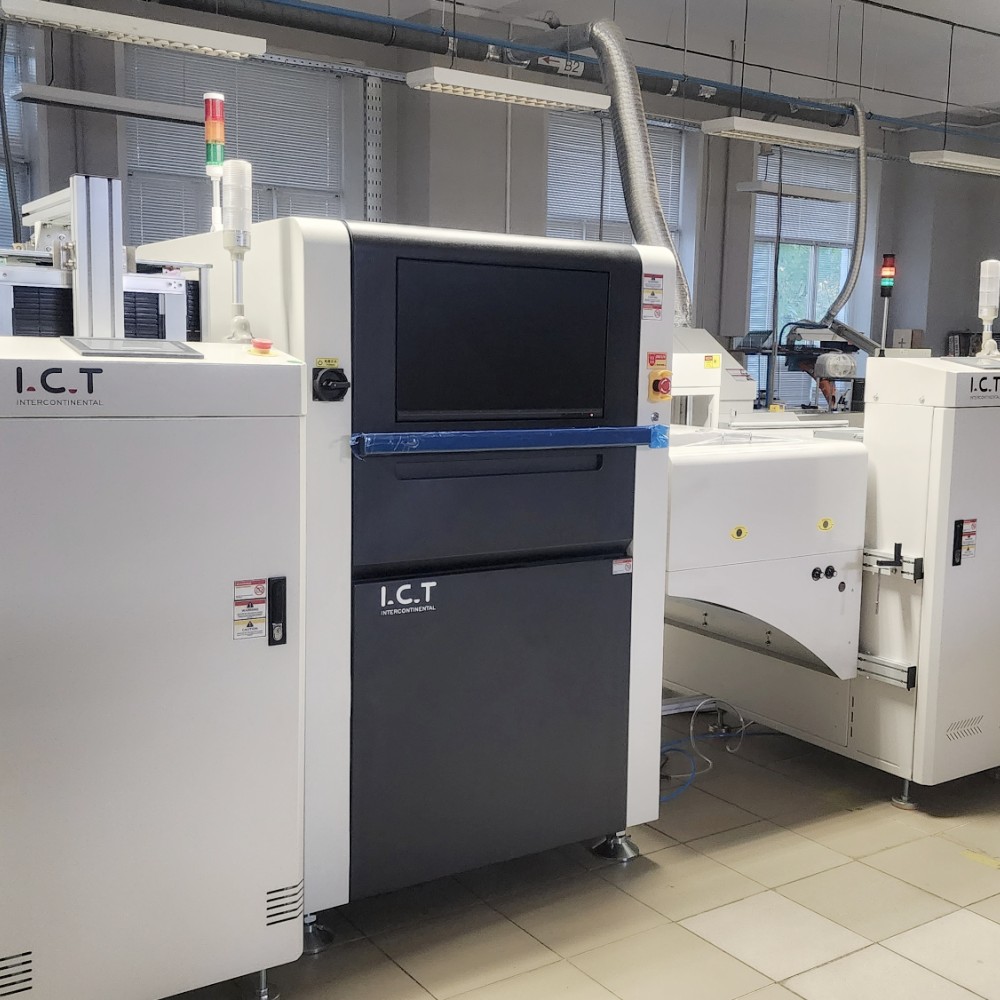

La I.C.T Cámara invertida DIP en línea AOI AI-4540 es una herramienta de inspección avanzada para PCBA después de la soldadura THT. Captura imágenes en tiempo real utilizando una cámara en color de alta precisión y las procesa con algoritmos de red neuronal convolucional (CNN) para detectar defectos de forma inteligente. Esta máquina automática de PCB aoi identifica problemas como piezas incorrectas, componentes faltantes, polaridad inversa y defectos de soldadura como puentes, huecos o soldadura insuficiente en elementos como resistencias, condensadores, diodos y enchufes. Con altas tasas de detección y bajas falsas alarmas, se instala sobre líneas de producción sin modificaciones, lo que permite un funcionamiento continuo. Fácil de ajustar en altura y ancho, admite control central para múltiples unidades. La trazabilidad de los datos incluye alarmas SPC, almacenamiento automático de registros, advertencias de NG y programación remota. Esto aumenta la eficiencia y la calidad de la fábrica en los procesos SMT.
| Característica

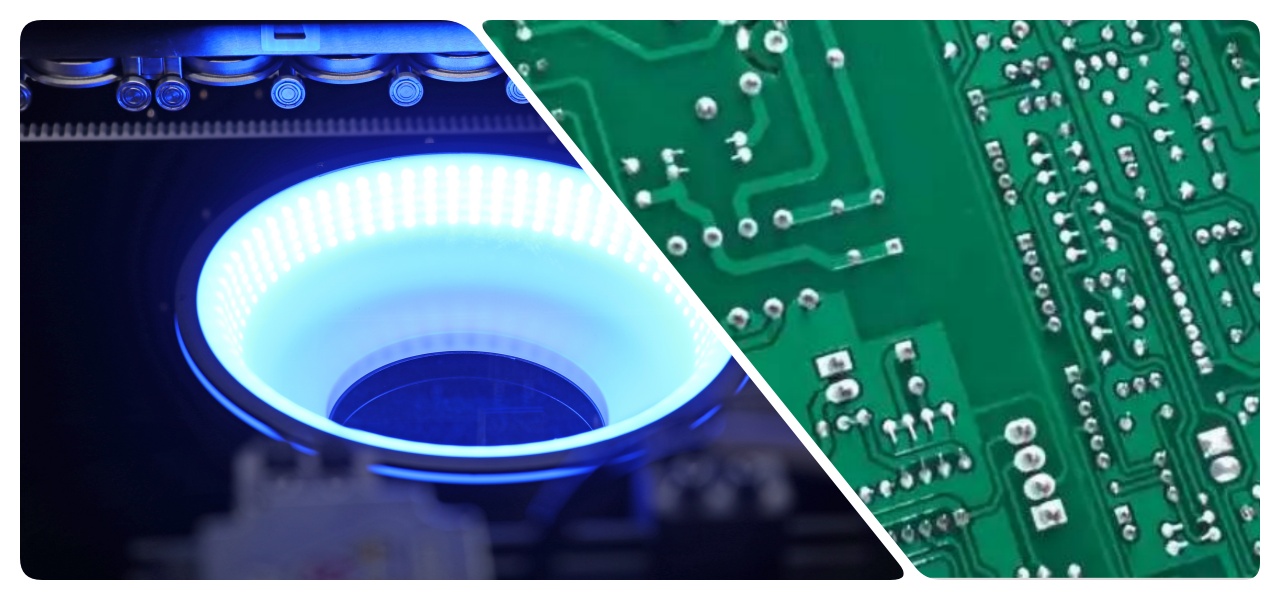

Las máquinas AI-4540 aoi utilizan aprendizaje profundo con optimización de big data para controles industriales. Identifica componentes y uniones de soldadura automáticamente con un solo clic, lo que reduce los largos tiempos de programación y el alto número de falsas alarmas de los métodos tradicionales. Capacitado con grandes conjuntos de datos, maneja variaciones en la parte inferior después de la soldadura por ola, lo que garantiza que no se pasen por alto defectos. Reduce las llamadas falsas provenientes de piezas que sobresalen o ligeras diferencias de color. CNN imita el juicio humano en diversos escenarios, como la detección de agujeros difusos en soldaduras sin interferencias de pines o dispositivos. Esto conduce a una fuerte generalización, alta precisión e inspecciones confiables para placas complejas.

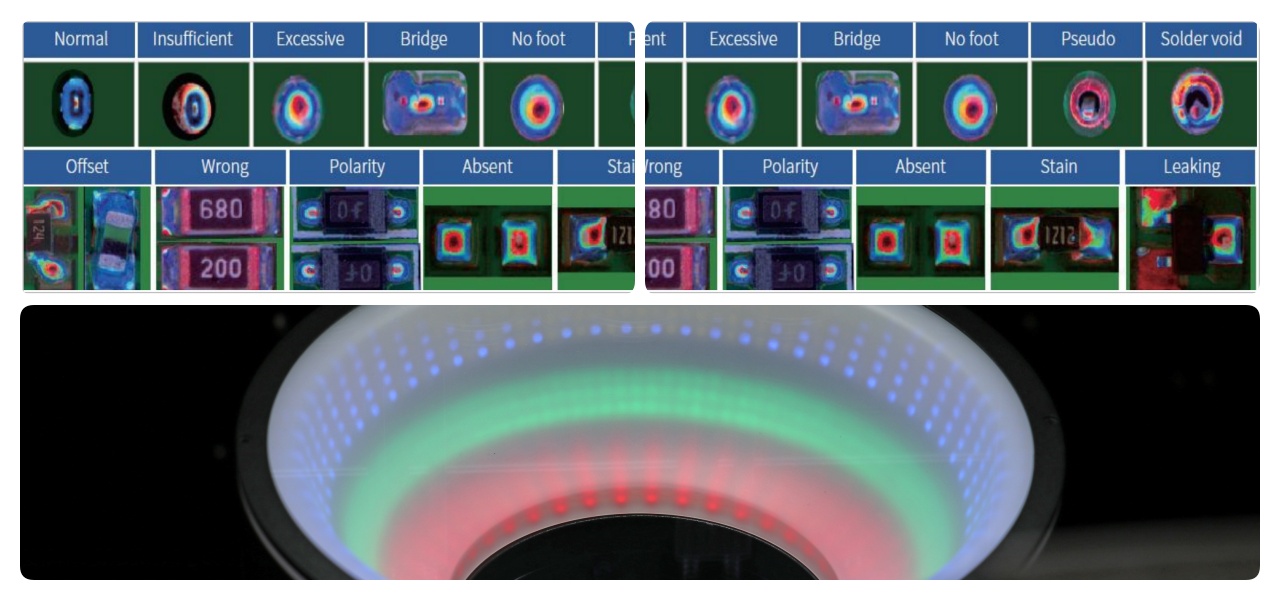

Esta máquina de inspección aoi en línea ofrece procesos inteligentes y adaptables para un uso fluido. Comprueba resistencias de anillo de color, condensadores, diodos y enchufes de forma inteligente, en línea o fuera de línea, sin detener las líneas. La programación tarda entre 10 y 20 minutos, la depuración, entre 10 y 15 minutos, con cambios breves utilizando archivos existentes. Los cambios de parámetros por lotes se realizan con una sola tecla. Las alarmas audibles alertan sobre artículos o tipos incorrectos. Esto simplifica las operaciones, optimiza la configuración del equipo rápidamente y reduce el tiempo de inactividad para mejorar el flujo de producción.

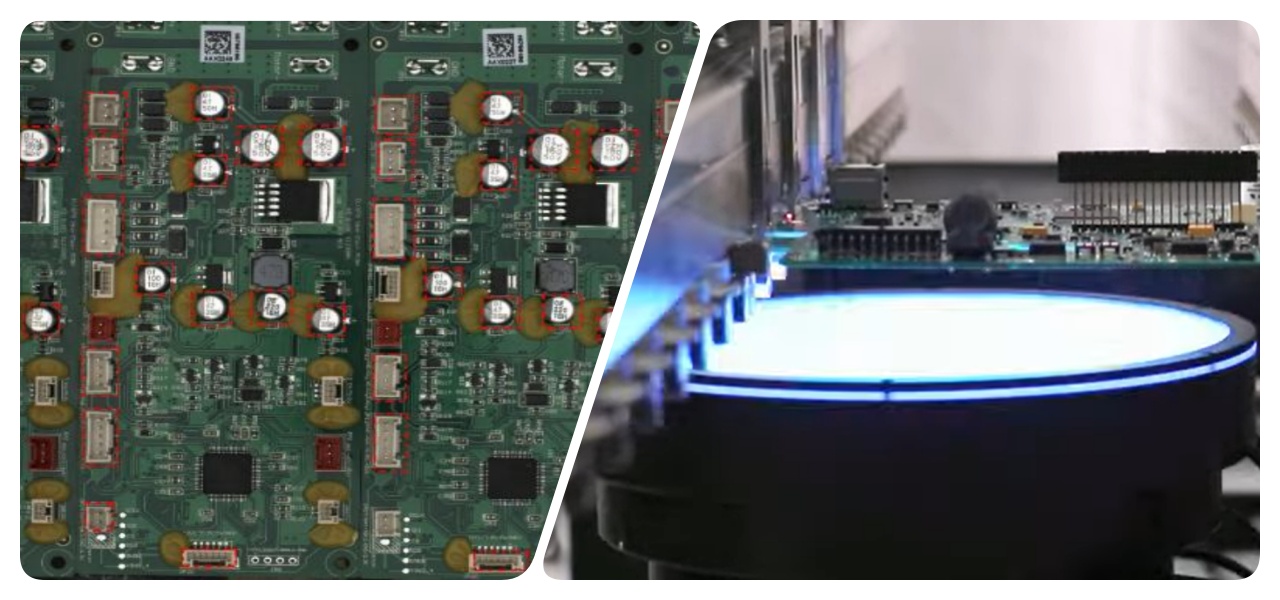

Las máquinas AI-4540 aoi logran comprobaciones rápidas con planificación de ruta de algoritmo genético. Reduce los recuentos de FOV al omitir áreas no soldadas, acorta los caminos y selecciona puntos de imagen ideales para evitar la soldadura en los bordes. El procesamiento paralelo de GPU acelera el manejo de datos. Con 0,23 segundos por campo de visión, se adapta a líneas de gran volumen. Como sistema de inspección en línea de la máquina smt aoi, mantiene el flujo y garantiza resultados precisos.

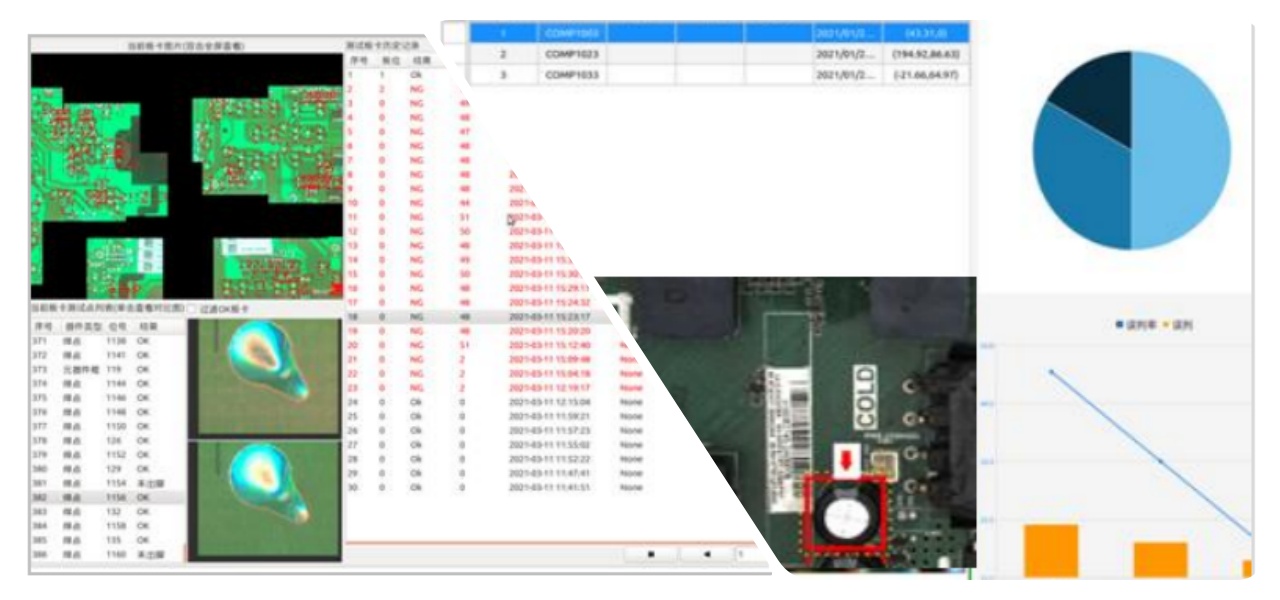

Admite verificaciones de tableros múltiples, tableros mixtos y materiales mixtos. Identifica rotaciones en varios ángulos y posiciones. Salta las malas notas automáticamente. Esta flexibilidad se adapta a diferentes configuraciones PCB para realizar inspecciones exhaustivas y eficientes sin pasos adicionales.
| Especificación
| Modelo | I.C.T Cámara DIP invertida en línea AOI AI-4540 (después de THT soldar) | I.C.T Cámara DIP invertida en línea AOI AI-4540L (después de THT soldar) |
| FOV | 49*41mm | |
| Resolución | 20um | |
| Cámara | 5M | |
| Luz | Luz RGB+W, integral de 4 colores | |
| Velocidad de inspección | 0,23 segundos/FOV | |
| Inspección de mezcla PCB | Admite programa de llamadas automáticamente. | |
| PCB tamaño | Vía de tres secciones: 50*50-350*400 mm Vía de sección única: 50*50-450*400 mm | 50*50~550*650 mm |
| PCB Altura | Superior: 110 mm (150 mm opcional), inferior: 25 mm | |
| PCB espesor | 0,3 ~ 6,0 mm | |
| PCB Borde | 3,0 mm | |
| PCB Deformación | ±3,0 mm | |
| PCB peso | Máximo: 10Kg | |
| Transportador SMT altura | 750 y 900 ± 20 mm | |
| Mostrar | Pantalla FHD de 23,8 pulgadas | |
| Salida de datos | SPC de análisis estadístico autogenerado | |
| Función especial | Búsqueda automática de elementos y programación rápida | |
| Fuerza | CA220 50/60Hz, 5A | |
* I.C.T sigue trabajando en calidad y rendimiento, las especificaciones y la apariencia pueden actualizarse sin un aviso particular.
| Lista de equipos de línea DIP

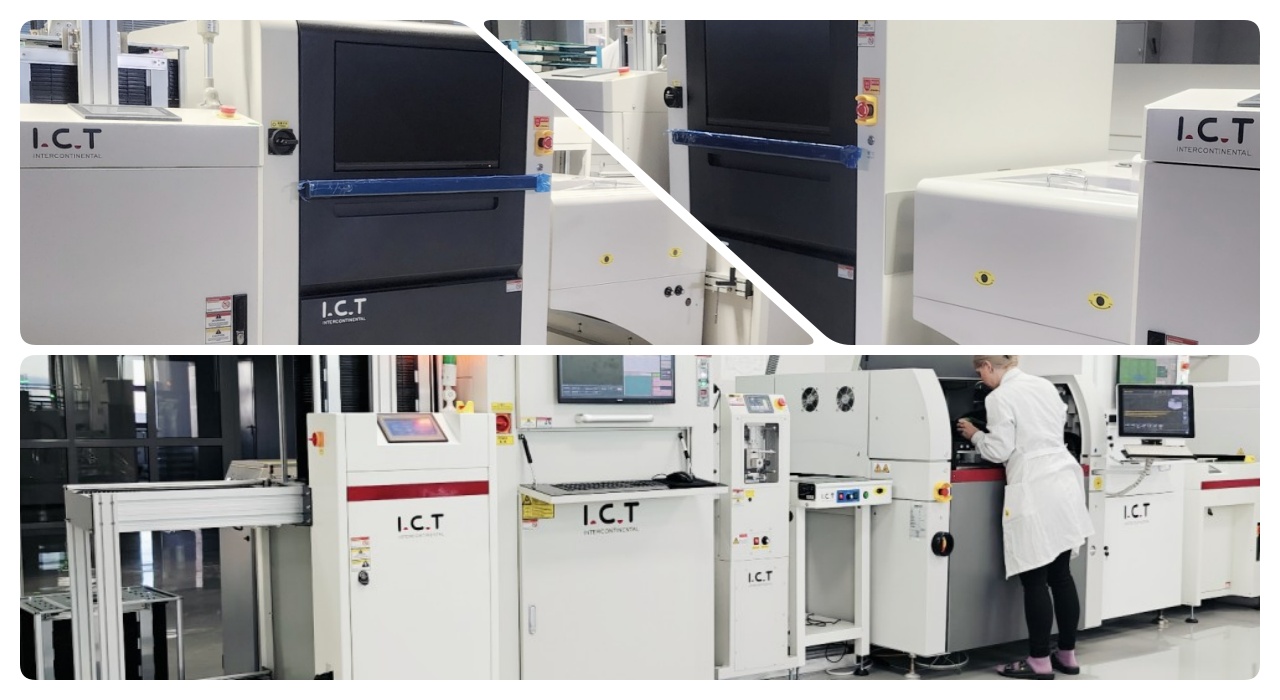

Nuestra línea de producción DIP ofrece herramientas avanzadas para un ensamblaje PCB eficiente y preciso. La línea DIP totalmente automatizada incluye una línea de inserción DIP para una colocación precisa de los componentes, un cargador de ondas para una entrada PCB suave, un descargador de ondas para una salida segura y una línea de cinta de montaje para comprobaciones finales. Esta línea de producción DIP PCB de alta calidad garantiza un funcionamiento estable, una inserción THT confiable y un ensamblaje rentable, satisfaciendo diversas necesidades de la industria. Con diseños modulares y soporte global de I.C.T, aumenta la productividad para tareas de perforación pasante.
| Nombre del producto | Propósito en la línea DIP |
|---|---|
Máquina de inserción automática | Coloca automáticamente componentes en PCBs con precisión para la línea de producción DIP. |
Derrite soldadura para formar uniones sólidas en PCB durante el proceso de conexión de THT. | |
Máquina de soldadura selectiva | Aplica soldadura selectivamente a áreas específicas para un ensamblaje THT preciso |
En línea posterior a la ola AOI | Inspecciona uniones de soldadura y defectos de colocación en ensamblajes DIP PCB. |
Comprueba la calidad de la soldadura interna y los defectos ocultos en los componentes THT. | |
Prueba el rendimiento eléctrico y la conectividad del PCB ensamblado. | |
Transporta PCBs sin problemas a través de la línea DIP para un montaje e inspección eficientes. |
| Vídeo sobre el éxito del cliente
Nuestro video de marketing para las máquinas aoi AI-4540 muestra su elegante diseño exterior, destacando la pista de tres secciones para un manejo flexible PCB. Se sumerge en la estructura interna, demostrando la cámara de alta precisión y el sistema de iluminación. Se muestra la caja eléctrica, enfatizando los componentes confiables para un funcionamiento estable. Se presentan puntos de venta clave, como la detección de defectos en tiempo real y un bajo nivel de falsas alarmas. Se muestran varios aspectos destacados de la programación, incluida la identificación con un solo clic, configuraciones rápidas y modificaciones por lotes. Este vídeo ilustra cómo la máquina se integra perfectamente en las líneas, optimiza la eficiencia y garantiza resultados de alta calidad para los fabricantes de productos electrónicos de todo el mundo.
| Servicio y formación
I.C.T ofrece servicio integral y capacitación para las máquinas aoi AI-4540. Nuestro equipo global se encarga de la instalación, el mantenimiento y la asistencia remota para minimizar el tiempo de inactividad. La capacitación incluye sesiones prácticas sobre programación, operación y resolución de problemas, disponibles en el sitio o en línea. Nos centramos en respuestas rápidas a las consultas, garantizando que su personal adquiera habilidades rápidamente. Este soporte ayuda a que las fábricas funcionen sin problemas, mejoren la calidad y se adapten a las necesidades de producción de manera efectiva.
| Comentarios de clientes
Los clientes elogian las máquinas I.C.T aoi por su precisión y confiabilidad. Elogian a nuestros ingenieros por sus configuraciones expertas y soluciones rápidas. El embalaje seguro y el envío oportuno evitan daños y obtienen altas calificaciones. Las respuestas rápidas a los problemas generan confianza y alianzas sólidas.
| Nuestra Certificación
I.C.T posee CE, RoHS, ISO9001 y varias patentes. Estos garantizan la seguridad, el cumplimiento medioambiental y los estándares de calidad. Nuestras máquinas aoi cumplen con las normas globales para un rendimiento confiable. Las patentes protegen innovaciones como la tecnología de aprendizaje profundo, proporcionando soluciones avanzadas y protegidas.
| Acerca de I.C.T y nuestra fábrica
I.C.T es una empresa líder en electrónica con I+D y producción internos. Nuestro equipo de más de 89 empleados, incluidos 20 ingenieros, impulsa un rápido crecimiento durante 12 años. Atendemos a 1600 clientes en 72 países con soluciones SMT completas. Nuestra fábrica de 12.000 m² utiliza pruebas estrictas y sistemas ISO9001 para mantener una alta calidad del producto.
