AÑO20
Yamaha
| Cantidad: | |
|---|---|
| Pick & Place avanzado de alta velocidad SMT

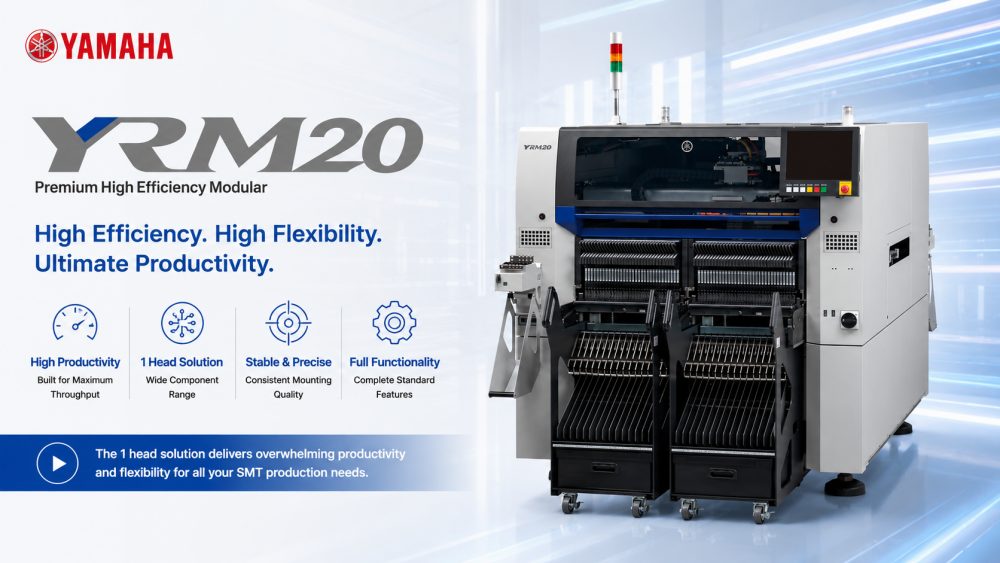

La Yamaha YRM20 es una máquina de recogida y colocación SMT completamente automática diseñada para la producción electrónica moderna. Con operación de doble carril, opciones de cabezal flexibles y capacidades de alta velocidad, puede manejar una amplia gama de componentes SMD desde chips 0201 hasta conectores más grandes. Su diseño modular y sensores inteligentes integrados permiten un montaje de alta precisión manteniendo al mismo tiempo una eficiencia de producción excepcional. YRM20 es ideal para fabricantes que buscan una solución confiable, rápida y versátil para líneas de ensamblaje PCB compactas o de gran escala.
| Características del producto
Operación de doble carril de alta velocidad
YRM20 opera con opciones de doble carril, lo que permite la colocación simultánea de componentes en dos placas para optimizar la productividad. Las configuraciones de cabezales múltiples de alta velocidad permiten un rendimiento de 200 000 CPH, lo que garantiza una finalización rápida incluso para placas complejas y, al mismo tiempo, mantiene una precisión de colocación precisa.
Manipulación versátil de componentes
Equipada con tecnología flexible de cabezales múltiples y sistemas de recogida avanzados, la máquina admite componentes desde 0201 hasta conectores más grandes. Las cámaras inteligentes integradas y la visión lateral verifican la ubicación en tiempo real, lo que reduce los errores y garantiza un montaje de calidad.
Herramientas de productividad mejoradas
Los alimentadores de súper carga minimizan el tiempo de inactividad durante el reabastecimiento de componentes. Los anchos de carril ajustables y la arquitectura modular brindan adaptabilidad a varios tamaños PCB y formatos de producción, lo que respalda la operación continua y los cambios rápidos.
| Especificación
| Modelo | Máquina de recogida y colocación YRM20 | |
| Cabezal RM giratorio de uso general de alta velocidad | Cabezal HM EN LÍNEA | |
| Boquillas (por 1 unidad principal) | 18 | 10 |
| Componentes aplicables | 0201 a W12 x L12 mm, altura 6,5 mm o menos | 0201 a W55 x L100 mm, altura 15 mm o menos |
| Capacidad de montaje (durante el modo de alta producción) | 115.000 CPH | 98.000 CPH |
| Precisión de montaje (durante el modo de alta precisión) | Durante el uso en condiciones óptimas internas: ±0,025 mm Cpk≧1,0 | |
| Número de tipos de componentes | Intercambio de carro alimentador: Máx. 128 tipos = 32 alimentadores x 4 (conversión para alimentador de cinta de 8 mm) | |
| PCB dimensiones | Especificaciones de dos etapas Transporte 1PCB: L810 x W510mm a L50 x W50mm Transporte 2PCB: L380 x W510mm a L50 x W50mm | |
| Fuente de alimentación | Trifásico CA 200/208/220/240/380/400/416V +/-10% 50/60Hz | |
| Fuente de suministro de aire | 0,45 MPa o más, en estado limpio y seco | |
| Dimensión externa (excluyendo proyecciones) | Largo 1374 x Ancho 1948 x Alto 1445 mm | |
| Peso | Aprox. 2250 kg (solo unidad principal) | |
* Las especificaciones y la apariencia están sujetas a cambios sin previo aviso.
* Comuníquese con I.C.T para obtener más detalles.
| SMT Lista de equipos de línea
El Σ-G5SⅡ suele integrarse en una línea de producción SMT completa que incluye una impresora de pasta de soldadura, un sistema de inspección SPI, un horno de reflujo, una máquina de inspección AOI y un equipo de manipulación PCB. I.C.T proporciona integración de línea completa que cubre SMT, DIP, recubrimiento y soluciones de automatización de fábrica inteligente para ayudar a los clientes a construir sistemas de fabricación de productos electrónicos eficientes y escalables en todo el mundo.
I.C.T también ofrece una gama de máquinas SMT complementarias, incluidos los modelos de recogida y colocación de las series YSM, YRM y Σ. Estas máquinas se pueden integrar para construir líneas de ensamblaje completas de alta velocidad, lo que garantiza una producción perfecta desde la carga de las placas hasta la inspección final, y ofrece una solución automatizada a gran escala para diversas aplicaciones PCB.
| Vídeo sobre el éxito del cliente
I.C.T entregó con éxito una línea SMT completamente automática en Kazajstán para un fabricante de electrónica de potencia. Nuestros ingenieros proporcionaron instalación, capacitación y soporte técnico en el sitio. La línea incluye una gama completa de máquinas SMT: cargador SMT, impresora totalmente automática, horno de reflujo, transportador SMT y máquina AOI fuera de línea. El sistema logró un ensamblaje PCB eficiente y de alta calidad, mientras que el cliente adquirió experiencia operativa.
| Soporte de servicio y capacitación
I.C.T proporciona soporte de extremo a extremo para la instalación y capacitación de YRM20. Nuestros ingenieros guían a los clientes a través de la configuración, operación y mantenimiento de la máquina, asegurando que las líneas de producción alcancen una eficiencia óptima. Los servicios de orientación remota y respuesta rápida garantizan un tiempo de inactividad mínimo, lo que ayuda a las fábricas a mantener operaciones continuas y de alta calidad.
| Elogios del cliente
'Todas las máquinas son de China I.C.T. Buena calidad y precio. Gracias Andy y Billy por construir esta línea y capacitarnos para usar estas máquinas'. Nuestros clientes elogian constantemente nuestra experiencia en ingeniería, envío eficiente y respuesta rápida, lo que garantiza un arranque sin problemas y confianza en la producción.
| Nuestra Certificación
YRM20 está certificado con CE, RoHS, ISO9001 y múltiples patentes. I.C.T garantiza el estricto cumplimiento de los estándares globales de seguridad y calidad, proporcionando equipos confiables, seguros y totalmente compatibles para fabricantes internacionales de productos electrónicos.
| Acerca de I.C.T y Factory
I.C.T se especializa en soluciones SMT y THT, con un sólido equipo de I+D y amplias instalaciones de fabricación. Nuestras fábricas, que prestan servicios a miles de clientes en todo el mundo, siguen estrictos procesos de control de calidad y sistemas integrales de gestión de productos. Con alcance global y soporte de ingeniería profesional, I.C.T ofrece soluciones SMT completas y de alto rendimiento adaptadas a diversos requisitos de producción.
