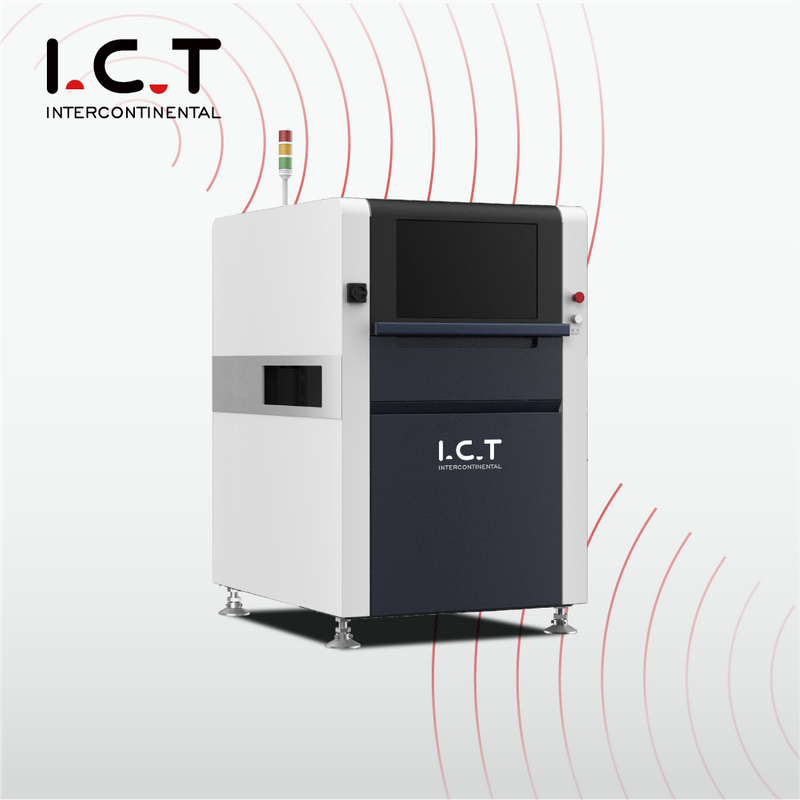

Sistemas de inspección de máquinas PCBA AOI en línea de alta velocidad

Inspección óptica automatizada en línea modelo V5000H. ¡Obtenga una consulta gratuita hoy!
1.Cámara industrial
2.Lente telecéntrica
3.Plataforma y marco de granito
4.Posición de asistencia FOV completa
  • I.C.T-V5000H

  • I.C.T

Estado de Disponibilidad:
Cantidad:

Máquina PCBA AOI en línea de alta velocidad   Sistemas de inspección


Máquina automática de inspección óptica


En línea AOI V5000H Introducción:

Para SMT inspección en línea previa al reflujo y posterior al reflujo Plataforma de granito, mejora en gran medida la precisión y la estabilidad de la máquina Fuente de iluminación programable RGB+W LED Lente telecéntrica con aumento constante y respuesta de baja distorsión a componentes altos.


Características:

1. Función de recolección y almacenamiento automático de REGISTRO, función de advertencia/alarma de NG, programación y depuración remotas.
2. Capacidad de inspección: orificio insuficiente, corto, inclinado, pasador de cubierta de soldadura, contaminación, desalineación, pieza faltante, torcido, cartelera, montaje en el costado, vuelco, pieza incorrecta, dañado, flotador, polaridad, pseudosoldadura, soldadura vacía, exceso de pegamento etc.
3. Perfect SPC recopila información de NG fuera de línea y genera todo tipo de tablas de producción automáticamente.
4. Función madura del centro de control, interfaz de software clara.
5. Buena estabilidad (GR&R<10% @6 Sigma, CPK>1,33 (precisión de la desviación de la prueba inferior a ±0,25 mm).

6. Movimiento de la cámara, transportador fijo durante la prueba.7.PCB compensación de deformación: calibración de compensación de marca total, compensación del marco de posición de los componentes.



detalles aoi 01



Plataforma y marco de granito


Garantizar la estabilidad del equipo y la coherencia al compartir programas entre máquinas.



detalles aoi 02


Cámara industrial+lente telecéntrica


La inspección de juntas de soldadura de alto componente no se ve afectada ya que no hay efecto de sombra en todo el campo de visión.


detalles aoi 05


Posición completa de asistencia FOV


Alta capacidad de detección en componentes de almohadilla no expuestos (BGA, etc.) o componentes parcialmente blindados

detalles aoi 03


Modelo I.C.T-V5000H
FOV 15u(36*30mm)/10u(24*20mm)
Cámara Cámara industrial digital inteligente de 5M píxeles
Lente Lente telecéntrica
Luz Anillo de 4 colores LED luz, RGB+W
articulo de INSPECCION Prueba de componentes, prueba de soldadura
Minicomponente 01005chip, IC de paso 0,3 y forma especial
Sistema operativo ventana 7
PCB Tamaño 50*50~510*600m m
PCB Espesor 0,3 ~ 6,0 mm
PCB Deformación ±3,0 mm
PCB Peso Máximo: 3Kg
PCB Altura Superior: 25 mm, Inferior: 45 mm ajustable
Controlador X/Y Servocontrolador de CA, precisión de repetición 0,01 mm
Plataforma Granito
Fuerza CA220 50/60Hz, 5A
Aire comprimido 0,4 ~ 0,6 MPa
Peso 750 kilos
Dimensión 940*1360*1500 mm (sin incluir la luz)

máquina de aoi,  inspección aoi,  inspección óptica,  sistema aoi,  máquina del smt aoi,  máquina de inspección aoi


Experiencia exitosa:
Cliente de I.C.T en 35 países alrededor del mundo
1. Hemos estado ayudando a los clientes a construir muchas fábricas nuevas en todo el mundo.
2. Formación de más de 500 expertos y técnicos para los clientes.
3. Conviértete en el socio chino más confiable para ti.


Fo SMT configuración de fábrica, podemos hacerlo por usted:
1. Le ofrecemos una solución SMT completa
2. Proporcionamos tecnología central con nuestros equipos.
3. Brindamos el servicio tecnológico más profesional.
4. Tenemos una gran experiencia en la configuración de fábrica SMT
5. Podemos resolver cualquier duda sobre SMT

Inspección Aoi

I.C.T SMT Máquina

Método de embalaje:
Caja de madera estándar con paquete al vacío

Forma de envio:
1. Por aire, para muestras y paquetes pequeños, expreso internacional como DHL, UPS, EMS...
2. Por mar, para paquetes y cantidades grandes;
3. Otras formas según lo solicite el cliente.

El tiempo de entrega:
35 días
