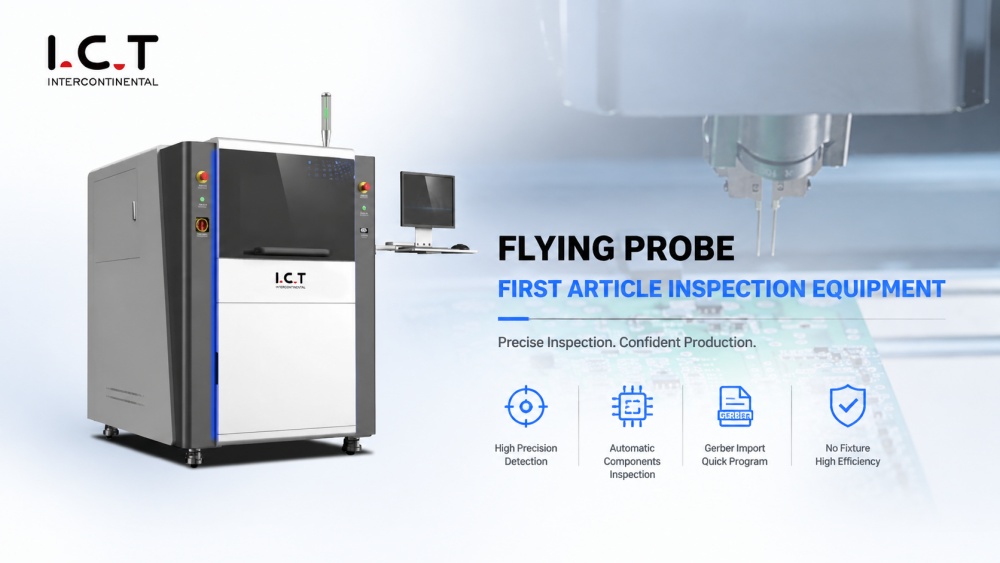

I.C.T- FAI86M |Máquina automática de inspección de componentes del primer artículo con sonda voladora para PCB

Descripción general

Introducción:

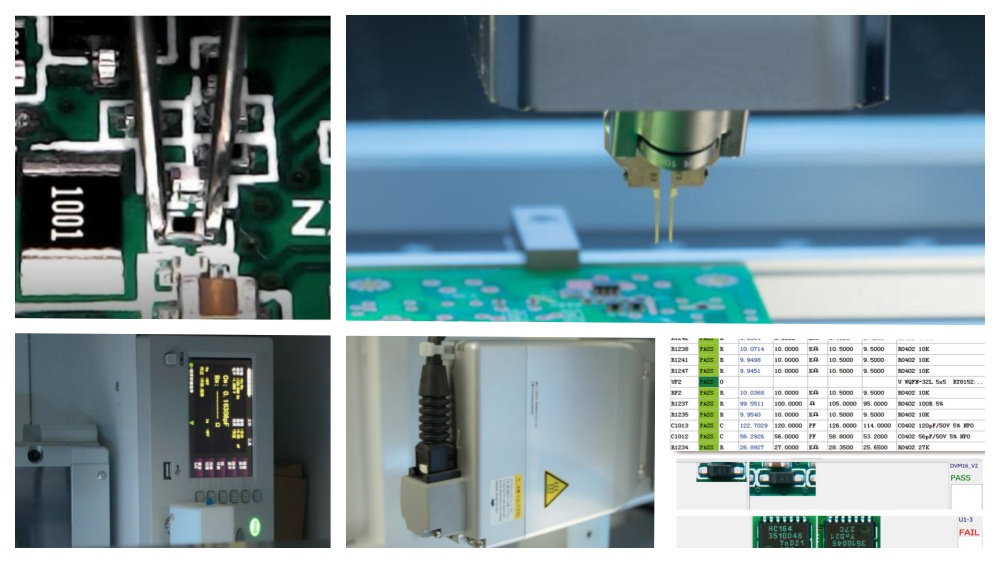

I.C.T-FAI86M es un equipo de inspección de primeros artículos con sonda voladora de desarrollo y producción propia que utiliza un grupo de sondas voladoras para cambiar automáticamente el tramo y probar automáticamente los componentes LCR.Resuelve los problemas de largo tiempo de detección, alto costo laboral, cobertura de detección incompleta, alta probabilidad de error y dificultad de trazabilidad.

1. La máquina de inspección es compatible con varios formatos de BOM, la interfaz del software es simple e intuitiva, la importación de datos es simple y rápida y tiene excelentes funciones de comparación y verificación de errores;

2. El sistema cambia automáticamente el tramo, solo se necesita un conjunto de sondas para cambiar automáticamente el tramo según los componentes y la prueba de sujeción automática puede comparar indirectamente si los materiales son consistentes con el embalaje.

3. Identificación automática y rápida de componentes pegados vacíos, detección automática de múltiples componentes pegados.

4. El sistema identifica y juzga automáticamente la serigrafía, la dirección y la polaridad de chips, diodos y transistores a través del sistema óptico a través de una cámara de alta definición.

5. Generar automáticamente informes de prueba.Una vez completada la prueba, los informes de prueba se generan automáticamente.Los datos del informe de prueba son completos, los resultados de la prueba son claros de un vistazo, la escena de la prueba se puede restaurar, la trazabilidad es sólida y se pueden exportar documentos en formato Excel o PDF para satisfacer las diferentes necesidades de los clientes;

6. Inspección de muestreo o inspección de muestreo de reabastecimiento de combustible, de acuerdo con la función de muestreo de la estación, la inspección de muestreo se puede realizar de acuerdo con la tabla de la estación, la tabla de BOM o la inspección de muestreo de repostaje a mitad de camino;

7. Función de acoplamiento ERP, MES, el informe se puede acoplar al sistema EPSMES del cliente y la operación de carga se puede realizar en la computadora;

8. Función auxiliar del diseño de dibujos, el sistema puede colorear y marcar dibujos, y el contenido marcado incluye designación, valor estándar, precisión y especificación.

Sistema de servidor

El servosistema adopta el módulo de servomotor modular IAI japonés y el servocontrolador correspondiente, que está sellado y es a prueba de polvo y adecuado para su uso en salas limpias.

Determinación automática del resultado de la detección

El sistema recibe la imagen de alta resolución del escáner y los datos de detección del puente digital y automáticamente juzga PASO (correcto) o CAÍDA (incorrecto).

Especificación:
