| PCB Impresora de pantalla en pasta de soldadura para SMT líneas

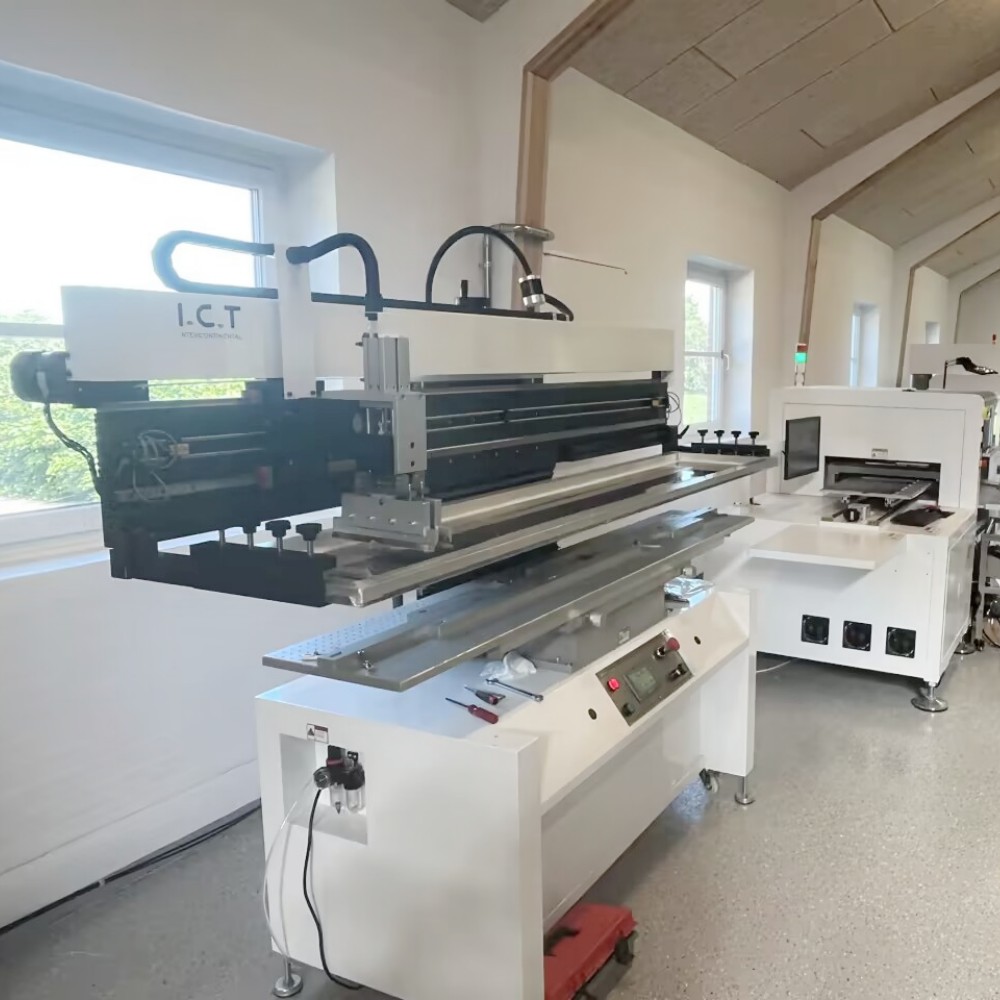

La impresora serigráfica de pasta de soldadura SMT semiautomática PCB lidera las líneas de producción SMT. Las guías de Taiwán y los ojos Omron bloquean la pasta a ±0,05 mm para colocar las almohadillas correctamente. Los cilindros sobre correderas dobles esparcen la pasta incluso en lugares sin puntos débiles después del horno. El banco de trabajo con pasadores sujeta tablas de 0,2 a 6 mm y se engancha a SMEMA para un paso suave a los montadores. El MMI en inglés funciona semiautomático para seguir el ritmo de la línea. Las impresiones de 200 W y 8 segundos permiten que la impresora semiautomática de soldadura en pasta mantenga las líneas LED o del sensor SMT en movimiento sin demora de la pasta.
| Característica

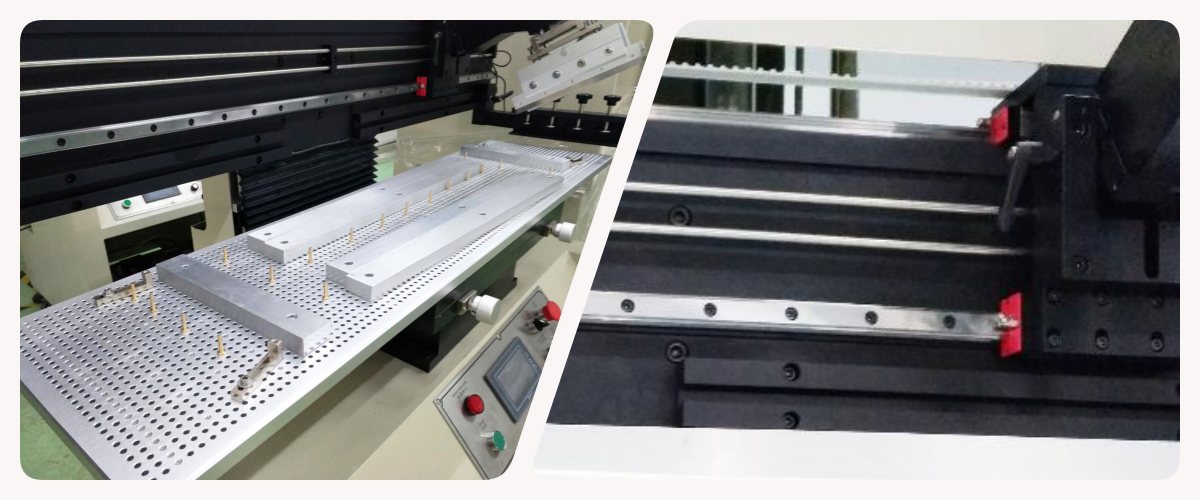

Los pasadores y los bloques de soporte cambian de lugar fácilmente para tableros de una o dos caras en las líneas de montaje PCB. Las guías lineales de Taiwán y el paso a paso Leadshine combinan la velocidad del motor con el empuje del cargador con un movimiento estable. El manómetro de precisión y la pantalla del controlador de velocidad ayudan a estabilizar la impresión. El sistema de cuchillas suspendidas hace que la impresión sea más uniforme, mientras que el banco universal modular permite una colocación ágil y una conversión sencilla. Esto se suma a la impresora SMT semiautomática PCB para alinear las bandas rápidamente y corta la pasta defectuosa que detiene la adición de componentes en las líneas de producción SMT.

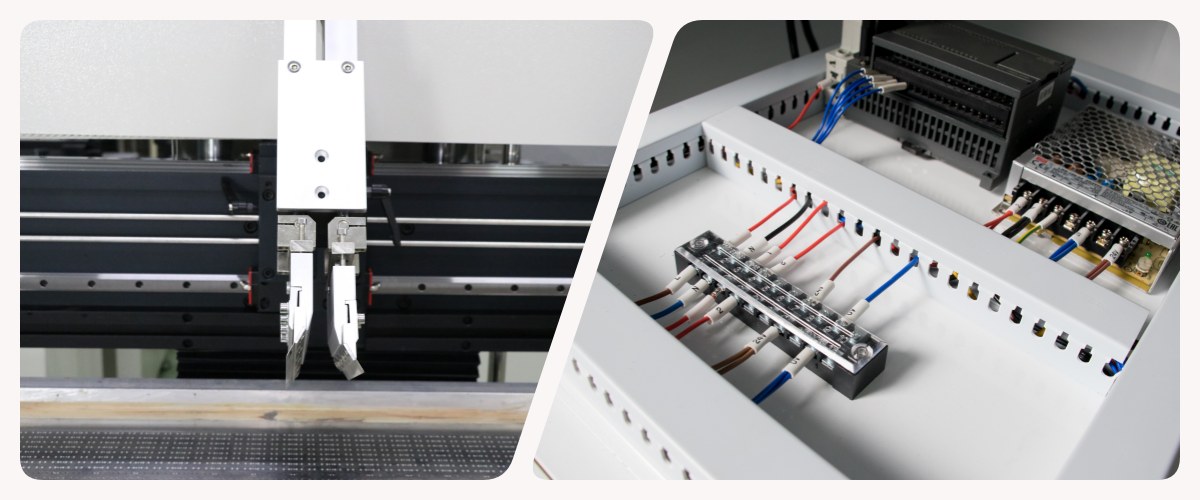

La estructura de la escobilla de goma de conexión directa permite que dos cilindros de alta precisión garanticen una presión precisa y estable en los rieles de posicionamiento de doble deslizamiento. Operación de pantalla táctil en inglés amigable MMI tiene función de enseñanza y navegación para modos manual, semiautomático y completamente automático. Las piezas de control centrales adoptan marcas importadas de alta calidad para garantizar la estabilidad y operatividad. Impresión automática, calidad de impresión estable y eficiente con dispositivo de alineación para tablero y marco PCB. Esto alimenta pasta uniforme a los colocadores en las líneas de ensamblaje PCB con poca reelaboración por fallas de impresión.
| Especificación
| Modelo | P3 | P6 | P12 | P15 |
| Exactitud | +/- 0,05 mm | +/- 0,05 mm | +/- 0,05 mm | +/- 0,05 mm |
| PCB tamaño | 300x350mm | 600x350mm | 1200x350mm | 1500x350mm |
| Tamaño de la plataforma | 320x400mm | 700x400mm | 1350x400mm | 1650x400mm |
| sténcil tamaño (mm) | 370*470-550*650 | 370*470-550*650 | 370*470-1500*650 | 370*470-1750*650 |
| PCB espesor | 0,2 - 6 mm | 0,2 - 6 mm | 0,2 - 6 mm | 0,2 - 6 mm |
| sténcil Posicionamiento | Manual | Manual | Manual | Manual |
| Tiempo de ciclo | < 10 seg. | < 10 seg. | < 12 seg. | < 12 seg. |
| Consumo de energía | 200 vatios | 200 vatios | 220W | 220W |
| Fuente de alimentación | Monofásico, 220 VCA 50/60 HZ | Monofásico, 220 VCA 50/60 HZ | Monofásico, 220 VCA 50/60 HZ | Monofásico, 220 VCA 50/60 HZ |
| Presión de aire | 4,5-6 kg/cm | 4,5-6 kg/cm | 4,5-6 kg/cm | 4,5-6 kg/cm |
| Velocidad de la escobilla de goma | 0-200 mm/seg | 0-1200 mm/s | 0-200 mm/seg | 0-200 mm/seg |
| Dimensión | 850x750x1650mm | 1050x750x1650mm | 1660x750x1650mm | 2100x750x1650mm |
| Peso | 280 kilos | 300 kg | 356 kilos | 430 kilogramos |
| Longitud de la escobilla de goma | 250 mm | 250 mm | 250 mm | 250 mm |
| Altura de la plataforma | 950 mm | 950 mm | 950 mm | 950 mm |
| Opción: Se puede personalizar el tamaño especial | ||||
* I.C.T sigue trabajando en calidad y rendimiento, las especificaciones y la apariencia pueden actualizarse sin un aviso particular.
| SMT Lista de equipos de línea
I.C.T Línea de producción PCBA de alta calidad cuenta con equipos avanzados para un ensamblaje PCB eficiente y preciso. La línea SMT totalmente automatizada incluye un cargador, una impresora automática para una aplicación precisa de soldadura en pasta, una máquina de recogida y colocación para la colocación precisa de componentes, un horno de reflujo para una soldadura confiable y un sistema AOI para una inspección exhaustiva de defectos. Esta línea de producción PCBA de alta calidad garantiza un funcionamiento fluido, alta confiabilidad y ensamblaje SMT de bajo costo, cumpliendo con diversos requisitos de la industria.
| Nombre del producto | Propósito en la línea SMT |
|---|---|
| PCB Loader | Carga automáticamente PCBs desnudos en la línea. |
| Impresora de pasta de soldadura | Imprime pasta de soldadura en las almohadillas PCB con precisión. |
| Machina de selección y lugar | Monta componentes en PCBs con precisión. |
| Horno de reflujo | Derrite soldadura para formar uniones sólidas. |
| AOI máquina | Inspecciona uniones de soldadura y defectos de colocación. |
| SPI Máquina | Comprueba la altura y la calidad de la pasta de soldadura. |
Inspecciona la integridad de la unión de soldadura interna y detecta defectos ocultos. | |
| SMT máquina de limpieza | Se utiliza para limpiar PCBs, plantillas, accesorios, boquillas, etc. |
| PCB Máquina cortadora | Corta el PCBA en el producto final. |
| Equipo de trazabilidad | Registra y realiza un seguimiento de los datos de producción: máquina de marcado láser/ montadora de etiquetas /impresora de inyección de tinta |
| Estudio de caso de éxito del cliente: fábrica de Arabia Saudita LED
Un comprador saudita compró toda la línea SMT de I.C.T, incluida la impresora de pantalla de pasta de soldadura PCB, la montadora JUKI RS-1R y el horno L8 para lámparas LED. Nuestros ingenieros viajaron al extranjero a la fábrica del cliente en Riyadh, conectaron la impresora a los transportadores de línea, ajustaron la pasta para tableros de 300 mm y brindaron siete días de capacitación in situ sobre operación y mantenimiento de la línea. La línea de montaje PCB produjo el volumen completo al día siguiente con pasta uniforme hasta la colocación y sin defectos de soldadura. El cliente elogió la instalación internacional, el embalaje seguro y las sesiones prácticas que lanzaron toda la línea de producción SMT de manera eficiente.
| Servicio global y soporte de capacitación
I.C.T admite líneas de producción completas SMT: dibujos de líneas gratuitos, comprobaciones previas a la entrega, integración del transportador en el sitio, clases prácticas de 7 a 10 días, repuestos por un año, soporte remoto constante a través de aplicaciones o pantalla compartida y actualizaciones periódicas. Nuestros 20 ingenieros prestan servicios en 72 países con respuestas en 4 horas y ayuda de emergencia las 24 horas, los 7 días de la semana. Cada impresora serigráfica de pasta de soldadura PCB completa simulaciones de línea e inspecciones de 48 horas en nuestras instalaciones ISO9001 de 12 000 m². Los clientes obtienen líneas de montaje PCB confiables, devoluciones más rápidas y asociaciones continuas.
| Comentarios de clientes
Más de 1600 líneas SMT en 72 países confían en I.C.T. Aprecian los planes personalizados para espacios limitados, cajas duraderas para una entrega segura, capacitación detallada que mejora las habilidades de la línea, soluciones rápidas que minimizan el tiempo de inactividad y seguimientos que mejoran la eficiencia en un 17 %. Las fábricas se expanden con frecuencia, señalando que hay menos defectos, reducciones de costos y operaciones fluidas como razones para la cooperación y el éxito continuos.
| Certificaciones y estándares
Cada impresora de pantalla de pasta de soldadura PCB incluye CE, RoHS, ISO9001:2015 y patentes. Las pruebas de laboratorio completas y los controles al 100 % cumplen con los estándares globales, de la UE y de EE. UU. para las líneas de producción SMT. Estos confirman materiales ecológicos, integración segura, rendimiento estable y larga durabilidad: garantía total para las líneas de montaje PCB desde el principio.
| Acerca de la empresa I.C.T y nuestra fábrica
I.C.T, fundada en 2012, opera un sitio de 12.000 m² en Dongguan con 89 empleados y 20 ingenieros. Investigamos, producimos y controlamos la calidad de todos los equipos bajo ISO9001. Atendiendo a más de 1600 clientes en 72 países, crecemos a través de equipos de calidad, precios honestos y ayuda constante. Ocho centros globales y equipos locales brindan soporte rápido y experto.
