I.C.T-S1200
I.C.T
spi machine
| Cantidad: | |
|---|---|

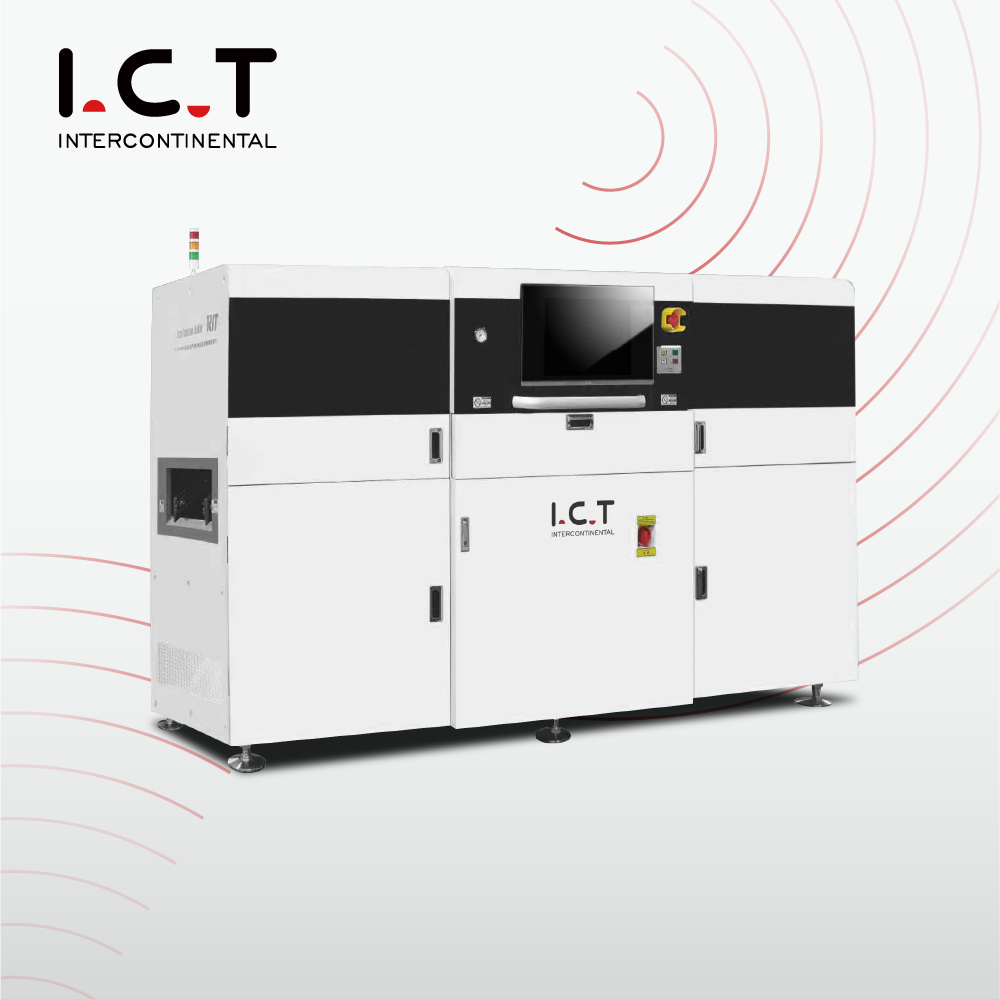

| SMT SPI máquina de inspección de pasta de soldadura
La máquina de inspección de soldadura en pasta SMT SPI de I.C.T está diseñada para mejorar la calidad del ensamblaje de placas de circuito impreso al detectar defectos en la aplicación de soldadura en pasta en las primeras etapas del proceso. Este equipo avanzado utiliza tecnología de imágenes 3D para medir el volumen, la altura, el área y la forma de los depósitos de soldadura con alta precisión, evitando problemas como pasta insuficiente o puentes que podrían provocar costosos retrabajos o fallas. Ideal para la fabricación de productos electrónicos de gran volumen, admite tamaños PCB de hasta 450 x 500 mm y se integra fácilmente en líneas SMT para un funcionamiento perfecto. Con más de 25 años de experiencia, I.C.T garantiza que esta máquina cumpla con los estándares globales, ayudando a los clientes a lograr una producción eficiente, reducir el desperdicio y mantener ventajas competitivas en sectores como los semiconductores y PCBA. Al elegir nuestra máquina de inspección de pasta de soldadura SMT SPI, los fabricantes pueden optimizar sus flujos de trabajo desde el análisis de la demanda hasta el ajuste final.
| Característica

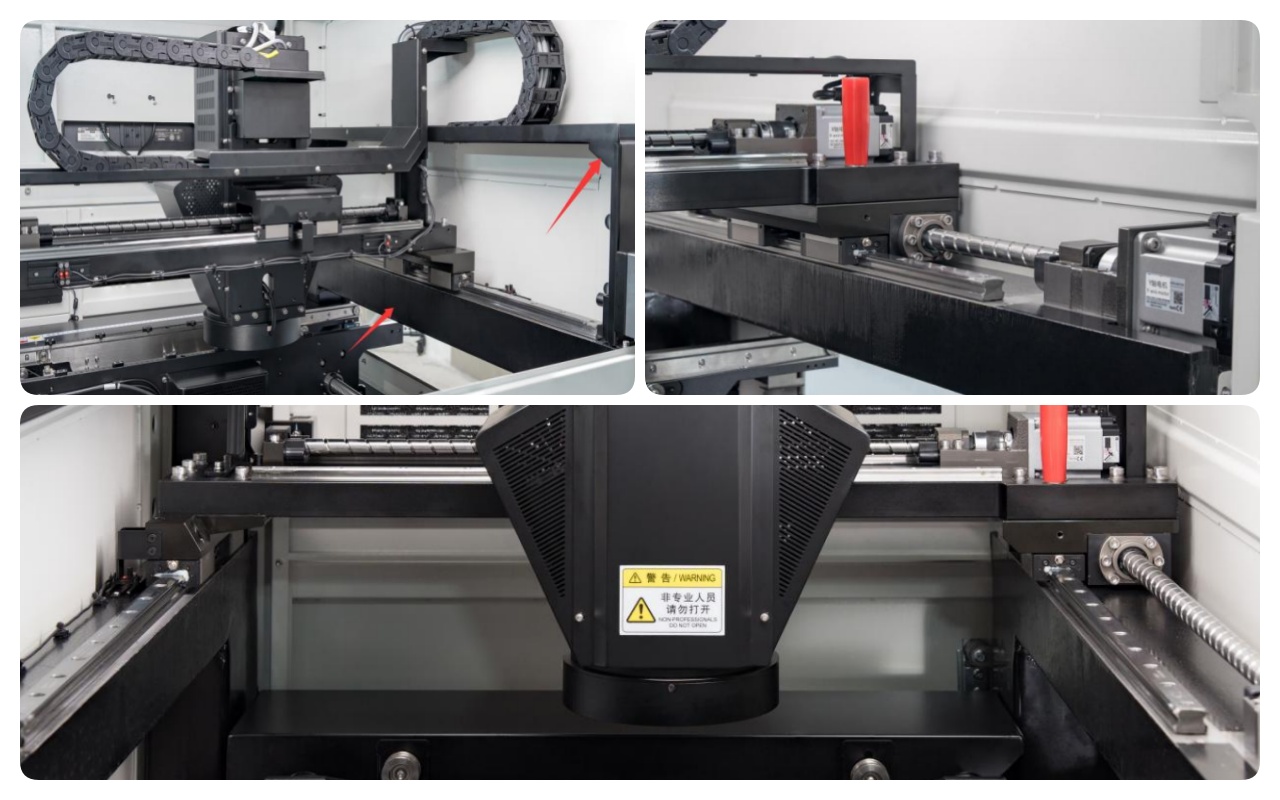

El sistema de plataforma de la máquina de inspección de pasta de soldadura SMT SPI presenta un marco resistente construido con materiales de alta calidad para garantizar la estabilidad durante operaciones de alta velocidad. Este diseño minimiza las vibraciones y mantiene la precisión de la alineación, lo cual es crucial para obtener resultados de inspección consistentes. Admite varios espesores y tamaños PCB, lo que lo hace versátil para diferentes necesidades de fabricación. El equipo de ingeniería de I.C.T ha optimizado este sistema para manejar entornos exigentes, proporcionando confiabilidad a largo plazo y bajos costos de mantenimiento. Los usuarios se benefician de una configuración rápida y una fácil integración en líneas existentes, lo que aumenta la productividad general sin comprometer la seguridad o el rendimiento.

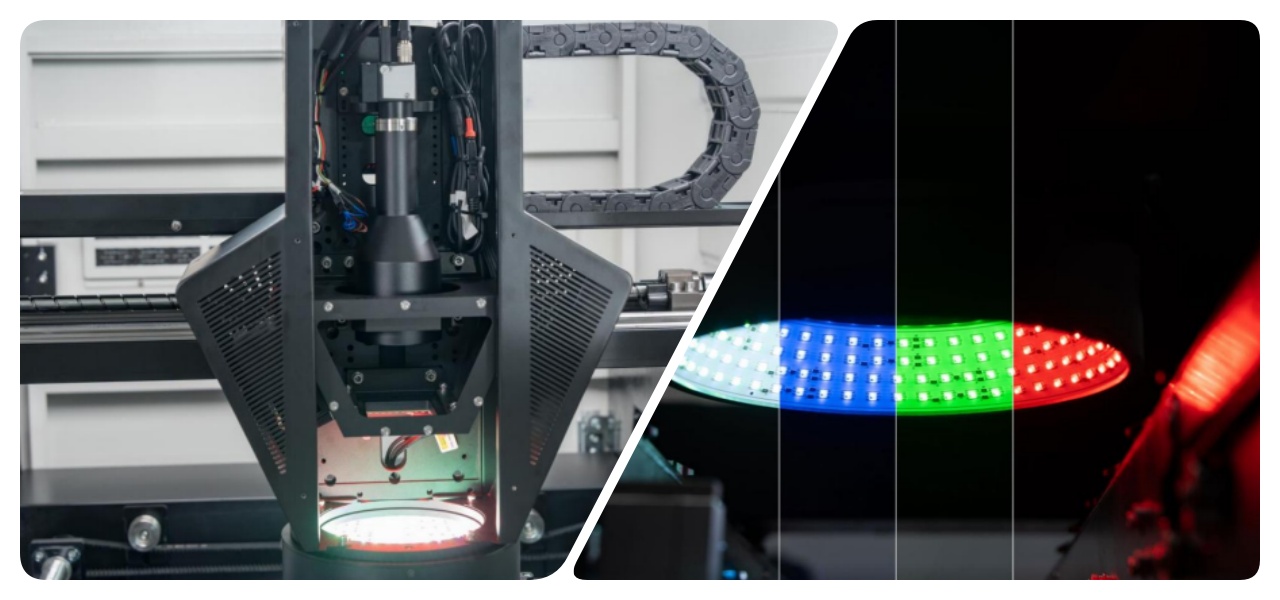

Equipado con una cámara de alta resolución y tecnología de proyección 3D, el sistema de visión de la SMT SPI máquina de inspección de pasta de soldadura captura imágenes detalladas de los depósitos de pasta de soldadura. Analiza parámetros como el volumen y la altura en tiempo real, identificando defectos con precisión a nivel de micras. Este sistema se adapta a diferentes condiciones de iluminación y diseños complejos de tableros, asegurando una cobertura completa. I.C.T incorpora algoritmos inteligentes que reducen los falsos positivos, lo que permite a los operadores centrarse en problemas genuinos. Como resultado, los fabricantes experimentan tasas de rendimiento mejoradas y un rendimiento más rápido, alineándose con las demandas de la industria de productos libres de defectos.

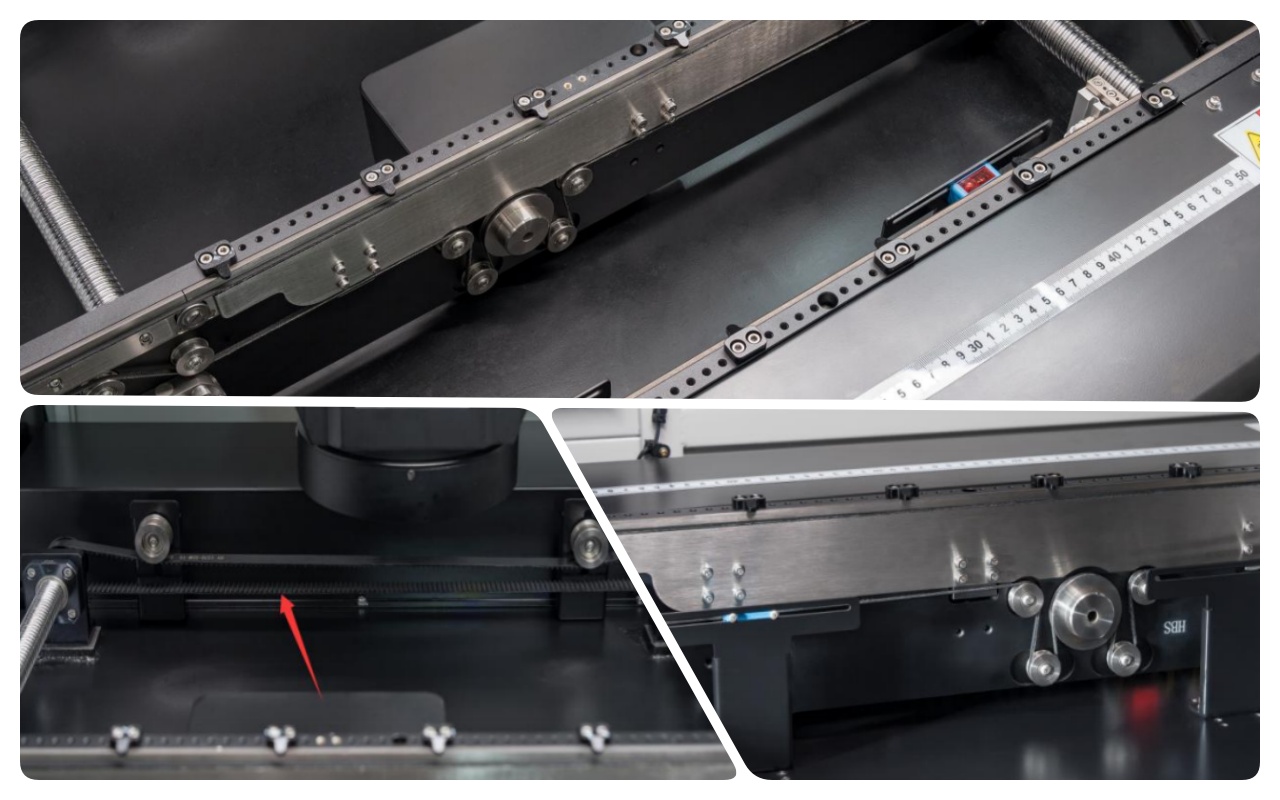

El sistema de transporte facilita el manejo PCB sin problemas a través de cintas transportadoras automatizadas que se ajustan a diferentes tamaños de tableros automáticamente. Garantiza un posicionamiento preciso para inspecciones sin intervención manual, lo que reduce los errores de manipulación y los tiempos de ciclo. Construido con componentes duraderos, este sistema admite opciones de doble riel para una mayor eficiencia en entornos de producción ocupados. El enfoque de I.C.T en un diseño fácil de usar significa un tiempo de inactividad mínimo durante las transiciones, lo que ayuda a los clientes a mantener operaciones continuas. Esta característica es clave para ampliar la fabricación y mantener los costos bajo control.
| Especificación del horno de reflujo
| Modelo | I.C.T-S510 | I.C.T-S510D | I.C.T-S1200 |
| PCB tamaño | 60*50~510*510mm | 50*60~510*310mm Doble carril 50*60~510*580 raíl simple | 80*80~1200*500mm |
| PCB Espesor | 0,5 ~ 5,0 mm | ||
| PCB peso | ≤5,0 kg | ||
| Transportador SMT Ajuste | Manual/automático | ||
| Tipo de medida | Altura, área, volumen, desplazamiento, puente, forma (falta impresión, estaño insuficiente, estaño excesivo, puentes, desplazamiento, formas incorrectas, contaminación de la superficie) | ||
| Pegar altura | 0 ~ 550um | ||
| Paso mínimo del pad | ≥100um | ||
| Principio de medida | Luz blanca 3D PSLM PMP (modulación de luz espacial programable, perfilometría de medición de fase) | ||
| Cantidad de cabezales de inspección | 1 | ||
| Píxel de la cámara | 5M, (10M/12M como opción) | ||
| Velocidad de detección | 0,35 ~ 0,5 s/FOV | ||
| Hora del programa | 5 ~ 10 minutos | ||
| Tipo de datos | Gerber Datos 274D/274X, Escanear PCB | ||
| Fuerza | CA 220,50/60 Hz, 1 KVA | ||
| Dimensión de la máquina | W1015*D1195*H1495mm | W1015*D1460*H1495mm | W1840*D1450*H1495mm |
| Peso | 850 kilos | 950 kilos | 1500 kilos |
* I.C.T sigue trabajando en calidad y rendimiento, las especificaciones y la apariencia pueden actualizarse sin un aviso particular.
| SMT Lista de equipos de línea
Nuestra línea de producción PCBA de alta calidad cuenta con equipos avanzados para un ensamblaje PCB eficiente y preciso. La línea SMT totalmente automatizada incluye un cargador, una impresora automática para una aplicación precisa de soldadura en pasta, una máquina de recogida y colocación para la colocación precisa de componentes, un horno de reflujo para una soldadura confiable y un sistema AOI para una inspección exhaustiva de defectos. Esta línea de producción PCBA de alta calidad garantiza un funcionamiento fluido, alta confiabilidad y ensamblaje SMT de bajo costo, cumpliendo con diversos requisitos de la industria.
| Vídeo sobre el éxito del cliente
I.C.T completó recientemente con éxito la instalación en el extranjero y el soporte de la prueba de aceptación de fábrica (FAT) para dos líneas de producción SMT en un fabricante de dispositivos de belleza de América del Norte. El proyecto implicó la implementación de equipos avanzados, incluidas máquinas de marcado láser para una identificación precisa de los componentes, impresoras SMT combinadas con nuestra SMT SPI máquina de inspección de pasta de soldadura para garantizar una aplicación impecable de la pasta, máquinas pick-and-place de Panasonic para el montaje de componentes de alta velocidad, hornos de reflujo Heller para una soldadura confiable, AOI sistemas de detección para controles de calidad posteriores al ensamblaje, PCB transportadores para un flujo continuo de materiales, PCBA máquinas de limpieza para eliminar residuos y calentadores automáticos de almacenamiento de pasta de soldadura para mantener la integridad del material. Nuestros ingenieros brindaron capacitación y optimización in situ, lo que condujo a una aceptación de producción sin problemas. Este caso destaca el compromiso de I.C.T de ofrecer soluciones llave en mano que mejoren la eficiencia y la calidad del producto en los mercados globales.
| Capacitación y soporte global profesional
I.C.T ofrece servicios integrales y programas de capacitación para respaldar su máquina de inspección de pasta de soldadura SMT SPI durante todo su ciclo de vida. Nuestra red global de centros de servicio brinda instalación, mantenimiento y resolución de problemas con tiempos de respuesta rápidos para minimizar el tiempo de inactividad. Ingenieros experimentados realizan sesiones in situ o remotas que cubren operación, calibración y actualizaciones de software. La capacitación incluye práctica para desarrollar las habilidades del operador, garantizando un uso seguro y eficiente. También brindamos soporte técnico continuo, suministro de repuestos y consultas sobre optimización de procesos. Este enfoque holístico ayuda a los clientes a maximizar el rendimiento de los equipos, adaptarse a los cambios de producción y lograr el éxito a largo plazo en la fabricación de productos electrónicos.
| Elogios del cliente
Los clientes elogian a los ingenieros de I.C.T por su experiencia y dedicación durante las instalaciones. Destacan el rendimiento superior de nuestra SMT SPI Máquina de inspección de pasta de soldadura para detectar defectos con precisión. Muchos aprecian nuestro embalaje seguro y nuestros métodos de transporte eficientes que garantizan que el equipo llegue en perfectas condiciones. Las respuestas rápidas a consultas y problemas han generado una gran confianza, y los clientes notan cómo nuestro soporte resuelve los problemas de manera rápida y efectiva.
| Nuestra Certificación
I.C.T posee certificaciones clave como CE para cumplimiento de seguridad, RoHS para estándares ambientales e ISO9001 para gestión de calidad. También poseemos múltiples patentes para tecnologías innovadoras en la fabricación de productos electrónicos. Estas credenciales demuestran nuestro compromiso con los altos estándares y la mejora continua. Aseguran a los clientes que nuestra máquina de inspección de pasta de soldadura SMT SPI cumple con las regulaciones globales, promoviendo la confiabilidad y la sostenibilidad en los procesos de producción.
| Sobre nosotros y la fábrica
I.C.T es un proveedor líder de soluciones de fabricación de productos electrónicos con nuestras propias instalaciones de investigación y desarrollo y producción. Fundada en 2012, empleamos a más de 89 personas, incluidos 20 ingenieros, en una superficie de 12.000 metros cuadrados. Nuestro capital registrado de 30 millones de dólares respalda un rápido crecimiento y presta servicios a más de 1600 clientes en 72 países. Con sucursales en todo el mundo, ofrecemos servicios integrales desde la planificación hasta la optimización. Nuestras fábricas cuentan con estrictos flujos de trabajo de prueba y sólidos sistemas de gestión de calidad para garantizar la excelencia del producto.
