En el campo de la electrónica de potencia, que avanza rápidamente, la soldadura por reflujo desempeña un papel fundamental en el ensamblaje de dispositivos de control de potencia, como inversores, fuentes de alimentación y sistemas de vehículos eléctricos (EV). Estos componentes son esenciales en la gestión de la conversión y distribución de energía, a menudo en aplicaciones de alta potencia.
Sin embargo, los desafíos asociados con la soldadura por reflujo para electrónica de potencia PCBA (conjunto de placa de circuito impreso) son sustanciales debido a los requisitos únicos de los componentes de potencia.
Este artículo analiza los principales desafíos de la soldadura por reflujo que enfrenta la electrónica de potencia, incluida la gestión térmica, la deformación PCB, los defectos de soldadura y la optimización de los perfiles de temperatura.
Además, exploraremos técnicas avanzadas y la integración de la automatización y el control de calidad para mejorar el proceso de soldadura por reflujo para la electrónica de potencia.
La electrónica de potencia suele incluir componentes de alta potencia, como semiconductores de potencia y condensadores grandes, que tienden a tener una masa térmica elevada. Esto significa que tardan más en calentarse y enfriarse en comparación con los componentes más pequeños. En la soldadura por reflujo, es fundamental lograr un calentamiento uniforme en todo el PCB. La presencia de componentes de alta masa térmica puede provocar un calentamiento desigual, lo que provoca variaciones de temperatura localizadas que pueden comprometer la integridad de la unión soldada.
Esto es particularmente problemático cuando se trata de componentes delicados que son sensibles al calor excesivo, lo que hace que el control uniforme de la temperatura sea fundamental para una soldadura de alta calidad.
Otro desafío térmico en la soldadura por reflujo PCBA de electrónica de potencia es el riesgo de choque térmico. Los altos gradientes térmicos creados durante las fases de calentamiento y enfriamiento de la soldadura por reflujo pueden hacer que los componentes se expandan y contraigan a diferentes velocidades. Esta diferencia de expansión puede provocar grietas o fracturas de componentes, especialmente en módulos de alta potencia que tienen diseños complejos.
Además, las uniones soldadas pueden fallar si el cambio de temperatura es demasiado rápido. Gestionar los perfiles térmicos y reducir la probabilidad de choque térmico es esencial para garantizar la confiabilidad y el rendimiento a largo plazo.

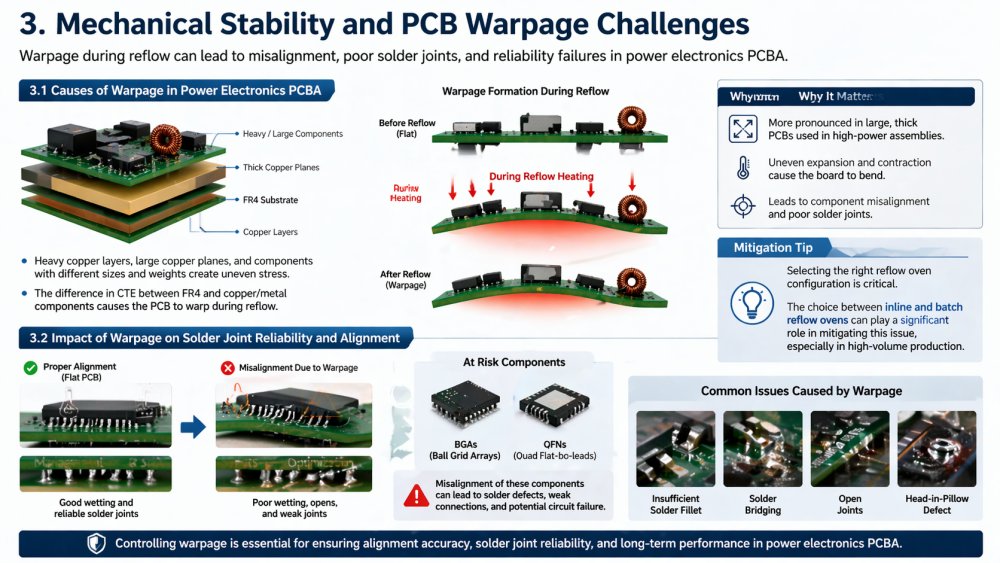

Los PCBs de electrónica de potencia suelen tener capas de cobre pesadas, grandes planos de cobre y una variedad de componentes con diferentes tamaños y pesos. La diferencia en los coeficientes de expansión térmica (CTE) entre el material PCB (típicamente FR4) y el cobre u otros componentes metálicos puede causar deformación PCB. La deformación se produce cuando el PCB se somete al calor del proceso de reflujo y puede provocar una desalineación de los componentes, lo que a su vez da como resultado uniones de soldadura deficientes.
La deformación es más pronunciada en ensamblajes de alta potencia donde el tamaño y el grosor del PCB son mayores para acomodar componentes pesados.
La deformación puede afectar significativamente la alineación de los componentes durante el proceso de soldadura por reflujo, lo que a su vez afecta la calidad de la unión soldada. Los componentes desalineados son propensos a una mala humectación, lo que resulta en uniones de soldadura poco confiables.
La elección entre hornos de reflujo en línea y por lotes puede desempeñar un papel importante a la hora de mitigar este problema, especialmente en la producción de gran volumen'.
Por ejemplo, componentes como BGAs (Ball Grid Arrays) y QFN (Quad Flat No-leads) son especialmente sensibles a la desalineación durante la soldadura. Si los componentes se desplazan debido a la deformación PCB, las uniones de soldadura pueden formarse incorrectamente, lo que genera conexiones débiles que, en última instancia, podrían provocar una falla del circuito.

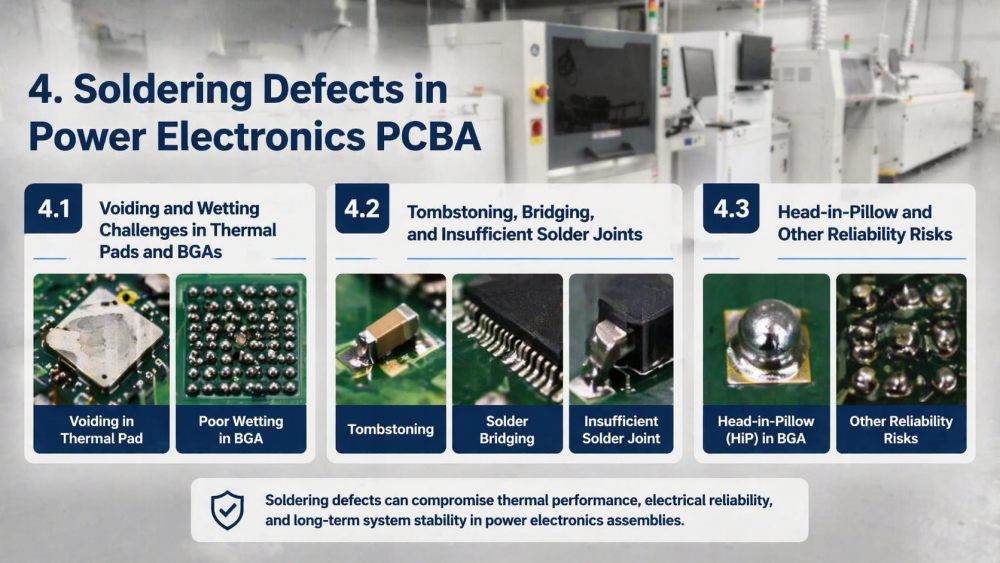

El vacío se refiere a la formación de bolsas de aire debajo de la unión soldada, que pueden debilitar la conexión. En electrónica de potencia PCBA, el vacío es particularmente común en almohadillas térmicas y BGA, donde las grandes áreas de contacto tienden a atrapar aire durante el proceso de soldadura. La humectación inadecuada de estas almohadillas grandes puede agravar aún más el problema, ya que la soldadura no se adhiere completamente a la almohadilla, lo que crea uniones débiles que afectan el rendimiento térmico y eléctrico. Garantizar una humectación adecuada es esencial para lograr uniones de soldadura confiables en conjuntos de electrónica de potencia.
El Tombstoning, un fenómeno en el que un extremo de un componente se desprende del PCB durante la soldadura, es un problema común en la electrónica de potencia PCBA. Esto suele deberse a un calentamiento desequilibrado o a una pasta de soldadura insuficiente. De manera similar, los puentes de soldadura (conexiones de soldadura no deseadas entre cables adyacentes) y las uniones de soldadura insuficientes (donde no hay suficiente soldadura para formar una unión confiable) son problemas comunes que pueden ocurrir debido a una aplicación inconsistente de soldadura en pasta o perfiles de reflujo incorrectos. Estos defectos reducen la confiabilidad general del producto y aumentan la probabilidad de falla.
La cabeza dentro de la almohada (HiP) es otro defecto que se observa comúnmente en los BGA y es causado por una mala humectación de la bola de soldadura. Este defecto ocurre cuando la bola de soldadura no moja completamente la almohadilla, dejando la bola suspendida sobre la almohadilla como una "cabeza en una almohada".
Esta condición reduce la resistencia de la conexión y puede provocar fallas bajo tensión. La presencia de HiP puede ser particularmente perjudicial en la electrónica de potencia de alta confiabilidad, donde las conexiones robustas son cruciales para la estabilidad del sistema.
El perfil de temperatura de reflujo juega un papel fundamental para garantizar la calidad de la unión soldada y minimizar los defectos. En electrónica de potencia PCBA, optimizar el perfil de temperatura es fundamental debido a la masa térmica variable de los diferentes componentes.
Elegir el horno de reflujo adecuado es fundamental para satisfacer estas necesidades.
La etapa de precalentamiento debe garantizar un calentamiento uniforme sin estresar los componentes, mientras que la fase de remojo permite la uniformidad térmica antes de alcanzar el pico de reflujo. La fase de enfriamiento debe ser gradual para evitar un choque térmico.
Equilibrar todas estas etapas garantiza de manera efectiva que los componentes de alta potencia experimenten un estrés térmico mínimo y al mismo tiempo logren uniones de soldadura de alta calidad.
Con el uso cada vez mayor de soldadura sin plomo, es necesario ajustar los perfiles de temperatura de reflujo para adaptarse a las temperaturas de fusión más altas de estas soldaduras.
Seleccionar el horno de reflujo sin plomo adecuado es vital para afrontar estos desafíos. Además, los diseños de alta densidad suelen presentar componentes muy juntos, lo que complica aún más el proceso de calentamiento.
Para lograr resultados de soldadura consistentes, es necesario ajustar los perfiles para tener en cuenta la mayor complejidad de estos diseños.

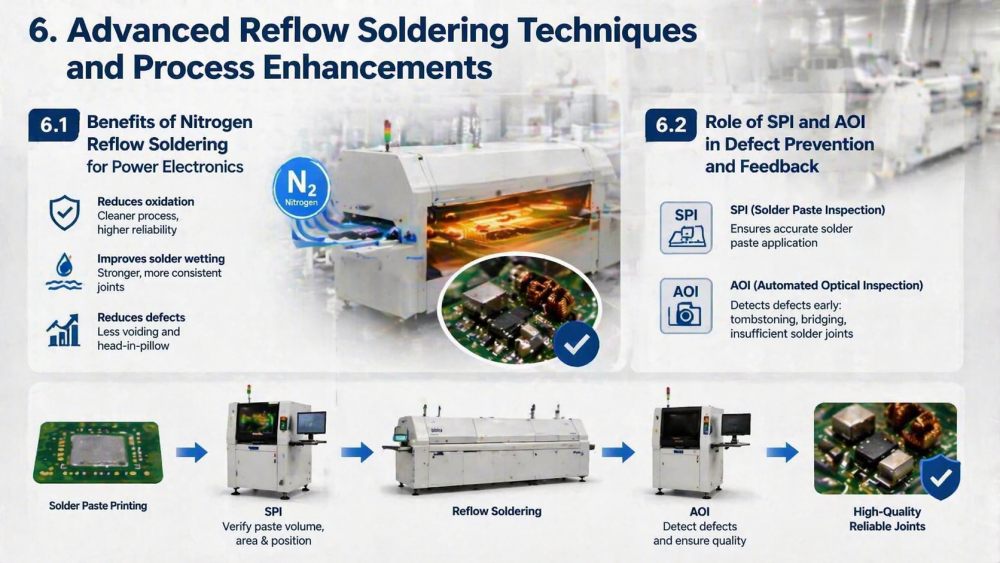

La soldadura por reflujo de nitrógeno se ha convertido en una solución valiosa para la electrónica de potencia PCBA debido a su capacidad para reducir la oxidación y mejorar la humectación de la soldadura. El entorno de nitrógeno evita la formación de óxidos en los componentes y las almohadillas de soldadura, lo que garantiza uniones de alta calidad.
Para la electrónica de potencia con componentes de alta densidad y requisitos de rendimiento críticos, el reflujo de nitrógeno proporciona una mayor confiabilidad al mejorar la consistencia de las uniones de soldadura y reducir defectos como huecos y cabeza dentro de la almohada.
La inspección de pasta de soldadura (SPI) y la inspección óptica automatizada (AOI) desempeñan funciones fundamentales en la prevención de defectos y la retroalimentación en tiempo real durante el proceso de soldadura por reflujo.
SPI garantiza una aplicación precisa de soldadura en pasta, mientras que AOI detecta defectos como tombstones, puentes y uniones de soldadura insuficientes en las primeras etapas del proceso.
Al integrar estos sistemas de inspección en el proceso de reflujo, los fabricantes pueden minimizar los defectos y mejorar el rendimiento general de la electrónica de potencia PCBA.
La integración de la soldadura por reflujo con sistemas de inspección en línea como SPI y AOI permite a los fabricantes lograr un control de calidad en tiempo real. Esta integración no solo garantiza la detección inmediata de defectos sino que también permite el monitoreo continuo del proceso.
La retroalimentación en tiempo real permite a los operadores ajustar el proceso rápidamente, reduciendo las posibilidades de defectos y mejorando la eficiencia general de la producción.
La incorporación de sistemas de trazabilidad y monitoreo de procesos en tiempo real en el proceso de soldadura por reflujo mejora la estabilidad del proceso. Los fabricantes pueden realizar un seguimiento de todos los aspectos del proceso de producción, desde la aplicación de la soldadura en pasta hasta la inspección final.
Esto permite una mejora continua, ya que los operadores pueden identificar patrones, implementar acciones correctivas y evitar que los defectos vuelvan a ocurrir.
Un estudio de caso de conjuntos de inversores de alta potencia ilustra cómo la deformación puede afectar la alineación de los componentes y la confiabilidad de las uniones soldadas. Al optimizar los perfiles de temperatura y utilizar etapas de enfriamiento controladas, la empresa pudo reducir significativamente la deformación y lograr uniones de soldadura consistentes. Esto dio como resultado una confiabilidad y un rendimiento mejorados del producto en aplicaciones de alta potencia.
Otro estudio de caso demuestra cómo la optimización de los perfiles de temperatura y la integración de sistemas AOI condujeron a un mejor rendimiento en la fabricación de electrónica de potencia. La empresa observó una reducción significativa de defectos como huecos, puentes y uniones de soldadura insuficientes, lo que resultó en una mayor eficiencia de producción y menores costos de retrabajo.
A medida que crece la demanda de procesos de fabricación ecológicos, la industria electrónica está explorando nuevos materiales que sean sostenibles y eficaces en aplicaciones de alta potencia.
Los avances en materiales, como la soldadura sin plomo con rendimiento mejorado, están cambiando la forma en que se realiza la soldadura por reflujo, con un enfoque en reducir el impacto ambiental y al mismo tiempo mantener una alta confiabilidad.
El uso de sistemas de creación de perfiles basados en IA va en aumento y ofrece un control más preciso sobre el proceso de soldadura por reflujo. Los sistemas de inteligencia artificial pueden predecir fluctuaciones de temperatura, ajustar perfiles en tiempo real y mejorar la eficiencia general de la producción.
Estas innovaciones están impulsando el cambio hacia procesos de fabricación más sostenibles y eficientes y, en última instancia, contribuyen al crecimiento de la electrónica de potencia.
En conclusión, la soldadura por reflujo en electrónica de potencia PCBA plantea desafíos únicos, incluida la gestión térmica, la deformación PCB y los defectos de soldadura. Sin embargo, con los avances en la optimización del perfil de temperatura, la soldadura por reflujo de nitrógeno y la inspección automatizada, los fabricantes pueden superar estos desafíos y mejorar la confiabilidad del producto. A medida que la industria avanza hacia procesos más ecológicos y creación de perfiles impulsados por IA, el futuro de la soldadura por reflujo de la electrónica de potencia parece prometedor, con una mayor eficiencia y sostenibilidad en el horizonte.
