Elegir la máquina de impresión de soldadura en pasta adecuada es una decisión fundamental para garantizar el éxito de su línea de producción SMT. Este primer paso aparentemente simple en el proceso SMT tiene el poder de determinar la calidad de todo el ciclo de producción, desde la colocación de los componentes hasta los resultados finales de la soldadura. De hecho, la mala calidad de impresión de la soldadura en pasta es responsable de hasta el 70% de todos los defectos SMT, lo que genera costosos retrabajos, desechos y un bajo rendimiento en la primera pasada. Para seguir siendo competitivos, los fabricantes necesitan una impresora que garantice precisión, repetibilidad y eficiencia, una que se integre perfectamente con los sistemas SPI posteriores para minimizar los errores y maximizar el rendimiento. En esta guía, exploraremos los factores críticos que garantizan que su máquina de impresión de soldadura en pasta no solo cumpla sino que supere sus objetivos de producción, reduciendo costos y mejorando la calidad general.
En las siguientes secciones, desglosaremos las consideraciones clave para seleccionar la impresora de soldadura en pasta ideal para sus necesidades, desde comprender los tipos y especificaciones de las máquinas hasta la integración con otros equipos de la línea SMT. También analizaremos cómo alinear su impresora con sistemas SPI puede impulsar la optimización del rendimiento y los costos ocultos de mantener dichos equipos. Sumerjámonos en el mundo de la impresión de soldadura en pasta y descubramos cómo puede mejorar la eficiencia de su producción y sus resultados.
La impresión de soldadura en pasta es la base de una línea de producción SMT fluida y eficiente. Como primer paso del proceso, impacta directamente en cada operación posterior, desde la colocación de componentes hasta la soldadura por reflujo y, en última instancia, la confiabilidad del producto final. Incluso variaciones menores en la altura, el volumen o la alineación de la pasta pueden crear un efecto dominó que provoque defectos en el futuro, como malas ubicaciones o uniones de soldadura deficientes. Invertir en un proceso de impresión estable y preciso es crucial para reducir los defectos, garantizar la calidad y aumentar la eficiencia general de la línea. En resumen, un proceso de impresión de soldadura en pasta confiable es el primer paso hacia una producción de alta calidad y una mayor rentabilidad.
Los defectos de impresión como puentes, soldadura insuficiente, exceso de pasta, bolas de soldadura y mala liberación de pasta no son sólo problemas menores: pueden desencadenar una cascada de problemas costosos. Estos defectos suelen tener consecuencias graves, como caídas, juntas abiertas o cortocircuitos tras el reflujo. Esto significa mayores tasas de retrabajo, mayor desperdicio y, potencialmente, pérdida de confianza del cliente. ¿El impacto financiero? ¡Significativo! Elegir el equipo de impresión de soldadura en pasta adecuado puede ayudar a detectar estos problemas a tiempo, previniendo defectos antes de que interrumpan el proceso de producción y dañen sus resultados.
Cuando se trata de mejorar el rendimiento del primer paso, la máquina de impresión de soldadura en pasta adecuada cambia las reglas del juego. Una impresora de alta calidad garantiza una deposición uniforme de la pasta, una alineación perfecta y parámetros de proceso estables, elementos clave para lograr un alto rendimiento en la primera pasada. Cuando se combina con un diseño de plantilla óptimo y retroalimentación SPI en tiempo real, se convierte en una poderosa herramienta para reducir defectos, reducir desechos y acelerar los ciclos de producción. Para las empresas que eligen sabiamente, invertir en equipos de impresión de primer nivel se traduce directamente en ganancias de calidad, eficiencia y, en última instancia, rentabilidad.

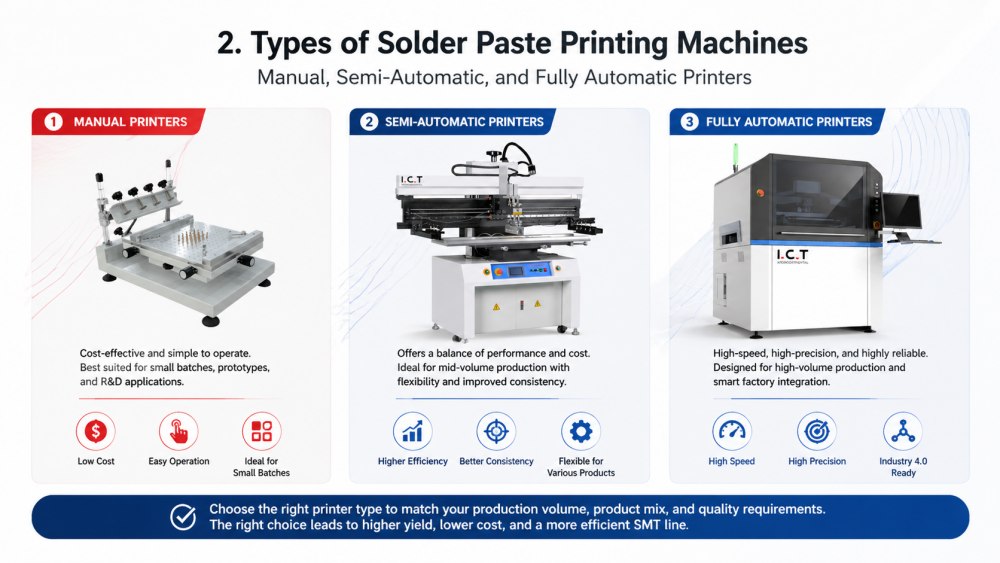

Las impresoras manuales de soldadura en pasta ofrecen una solución flexible y rentable para la creación de prototipos, la investigación y el desarrollo y la producción de bajo volumen. Estas máquinas permiten a los operadores alinear manualmente la plantilla y aplicar la pasta con una espátula. Si bien son económicos y adaptables, el éxito del proceso depende en gran medida de la habilidad del operador y, a menudo, tienen problemas con la repetibilidad y el alto rendimiento. Para los fabricantes con presupuestos limitados o aquellos que se encuentran en las primeras etapas de desarrollo de productos, las impresoras manuales pueden ser un excelente punto de partida, pero a medida que la producción aumenta, la necesidad de una mayor automatización se vuelve evidente.
Las impresoras semiautomáticas de soldadura en pasta automatizan el movimiento de la espátula y a menudo incorporan sistemas básicos de alineación por visión para mejorar la consistencia. Estas impresoras logran un excelente equilibrio entre costo y productividad, lo que las hace perfectas para producciones de volumen medio donde se necesitan resultados más confiables que los que pueden proporcionar las impresoras manuales, sin tener que gastar mucho dinero. Si bien reducen la fatiga del operador y mejoran la precisión, las máquinas semiautomáticas aún permiten cierta flexibilidad, lo que las convierte en una excelente opción para los fabricantes que buscan aumentar la coherencia y al mismo tiempo controlar los gastos.
Para una producción de gran volumen, las máquinas de impresión de soldadura en pasta totalmente automáticas son el estándar de oro. Con sistemas de visión de última generación, limpieza automática de esténciles y parámetros totalmente programables, estas impresoras garantizan la máxima precisión, velocidad y repetibilidad. Son ideales para líneas SMT de gran volumen y mezcla que requieren una calidad de impresión impecable y la capacidad de integrarse perfectamente en entornos de producción totalmente automatizados. Si bien la inversión inicial es mayor, la eficiencia operativa y la reducción de defectos justifican el costo, lo que genera importantes ahorros a largo plazo en tiempo y material.
Al seleccionar entre configuraciones de impresora en línea y fuera de línea, es esencial satisfacer sus necesidades de producción. Las impresoras en línea, integradas en el sistema transportador SMT, admiten un flujo continuo y brindan retroalimentación del proceso en tiempo real, lo que las hace ideales para fabricantes de gran volumen que buscan maximizar el rendimiento. Por otro lado, las impresoras fuera de línea funcionan de forma independiente, lo que ofrece más flexibilidad para tiradas más pequeñas o procesos dedicados. Para entornos de producción más grandes con demandas de alto rendimiento, las configuraciones en línea suelen ser la opción preferida, pero las empresas más pequeñas o las líneas especializadas pueden beneficiarse de la adaptabilidad de las impresoras fuera de línea.

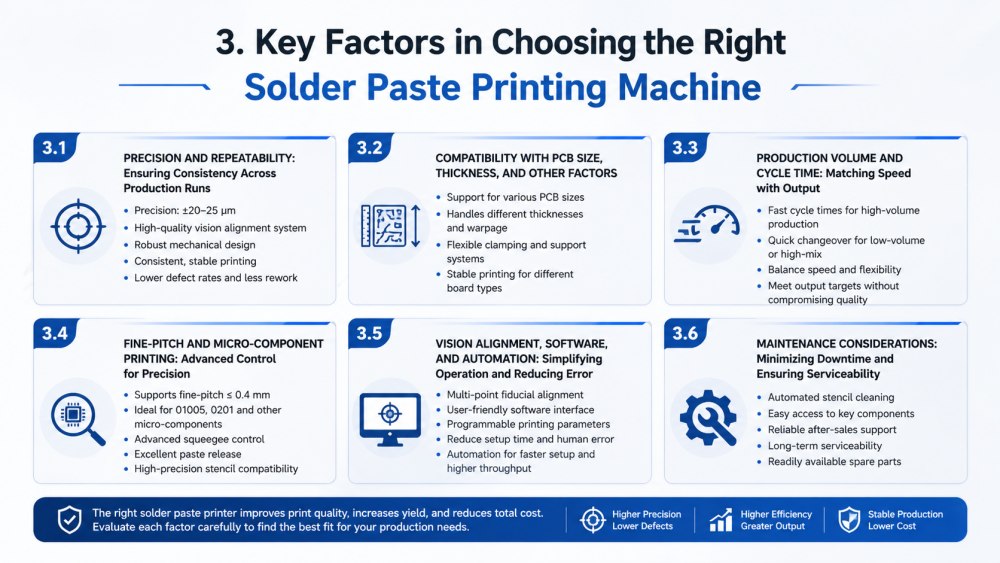

En las líneas de producción SMT actuales, la precisión (±20–25 μm) y la repetibilidad no son negociables, especialmente porque los tamaños de los componentes continúan reduciéndose. Una impresora con un diseño mecánico robusto y un sistema de alineación de visión de alta calidad es esencial para mantener impresiones consistentes y de alta calidad en tiradas de producción largas. Garantizar estas capacidades afectará directamente sus tasas de defectos y su eficiencia de producción. Busque equipos que ofrezcan resultados estables a lo largo de su ciclo de producción para evitar costosas repeticiones y garantizar un proceso fluido de principio a fin.
La impresora que elija debe cumplir con sus requisitos específicos de tamaño, grosor y tolerancia de deformación PCB. Los sistemas de sujeción y soporte flexibles son cruciales para adaptarse a diferentes tipos de productos y garantizar una impresión estable en diferentes configuraciones de placas. Tener la máquina adecuada que pueda adaptarse a sus necesidades de producción no solo garantiza la calidad de impresión sino que también reduce el riesgo de defectos causados por la inestabilidad o desalineación de la placa.
La velocidad y el tiempo del ciclo de su impresora deben alinearse con sus objetivos de producción diarios. Para líneas de producción de gran volumen, los tiempos de ciclo rápidos son fundamentales para satisfacer la demanda sin comprometer la calidad. Por otro lado, la producción de bajo volumen o de alta mezcla puede priorizar cambios rápidos y la capacidad de manejar una variedad de tipos de tableros. Es importante elegir una máquina que equilibre la velocidad con la flexibilidad, garantizando que se cumplan sus objetivos de producción sin demoras innecesarias.
Para la producción que involucra componentes de paso fino (0,4 mm y menos) o microcomponentes como 01005 y 0201, su impresora debe ofrecer un control avanzado de la rasqueta, características excepcionales de liberación de pasta y compatibilidad con plantillas de alta precisión. Estos factores son vitales para garantizar una aplicación precisa de la pasta en componentes más pequeños y complejos. Si su producción implica tareas tan desafiantes, asegúrese de elegir una impresora con las características adecuadas para mantener una calidad constante en estas pequeñas escalas.
Las impresoras de soldadura en pasta modernas vienen equipadas con alineación fiducial multipunto, software fácil de usar y parámetros de impresión programables que simplifican enormemente la operación. Estas características reducen el tiempo de configuración y minimizan el error humano, lo que garantiza que incluso los operadores con experiencia mínima puedan lograr resultados consistentes. La integración de funciones de automatización también permite una configuración más rápida y un mayor rendimiento, lo que hace que su proceso de producción sea más fluido y eficiente.
La limpieza automatizada de las plantillas, el fácil acceso a los componentes clave y el soporte posventa confiable son esenciales para minimizar el tiempo de inactividad y mantener su línea de producción funcionando sin problemas. Elegir una impresora con capacidad de servicio a largo plazo y repuestos fácilmente disponibles es fundamental para evitar interrupciones en la producción. Al evaluar las impresoras, considere no sólo su rendimiento inmediato sino también la facilidad con la que se les puede dar mantenimiento y soporte a lo largo del tiempo.

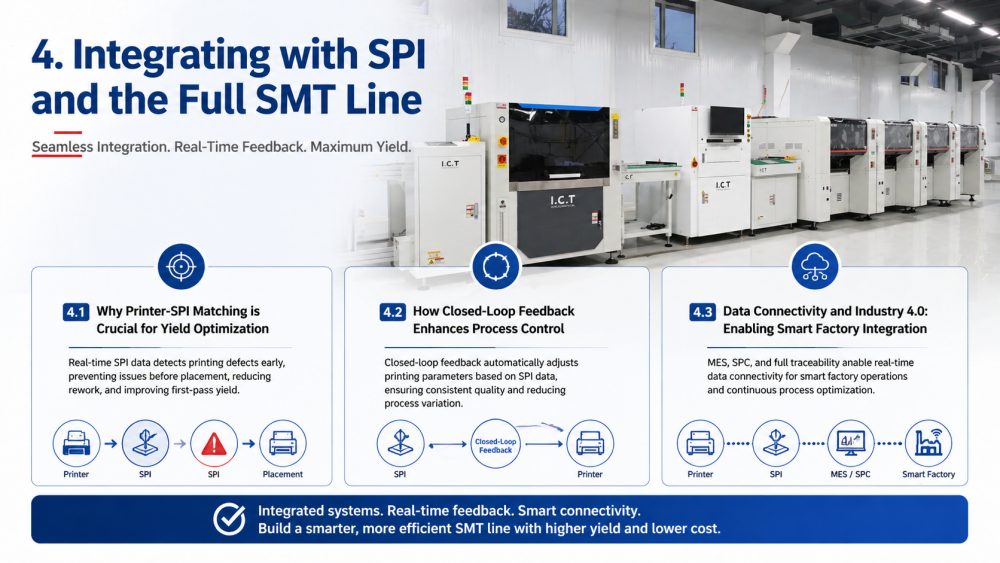

La perfecta integración entre su impresora de soldadura en pasta y el sistema 3D SPI es fundamental para optimizar el rendimiento. Los datos SPI en tiempo real permiten la detección inmediata de posibles defectos de impresión, como volumen de pasta incorrecto, variaciones de altura o problemas de alineación. Al detectar estos problemas en las primeras etapas del proceso, antes de que la placa pase a la etapa de colocación, puede evitar costosos defectos posteriores, reducir el retrabajo y mejorar significativamente el rendimiento de la primera pasada. Para los fabricantes que buscan optimizar su proceso de producción y maximizar la eficiencia, esta integración es esencial.
Con retroalimentación de circuito cerrado, los sistemas avanzados de impresión de soldadura en pasta pueden ajustar automáticamente su configuración basándose en datos en tiempo real del sistema SPI. Este control dinámico ayuda a mantener condiciones de impresión óptimas durante toda la producción, reduciendo efectivamente la variación del proceso y garantizando una calidad constante. Al ajustar continuamente los parámetros de impresión, estos sistemas mejoran la estabilidad y la productividad general del proceso , minimizando el riesgo de defectos y mejorando la consistencia de la producción a largo plazo.
En el entorno de fabricación inteligente actual, las impresoras que admiten la integración MES (Sistema de ejecución de fabricación), la salida de datos SPC (Control estadístico de procesos) y la trazabilidad completa son invaluables. Estas características permiten operaciones de fábrica inteligentes al proporcionar datos en tiempo real para la optimización continua de los procesos, lo que permite a los fabricantes monitorear el desempeño y tomar decisiones informadas sobre la marcha. A medida que la industria avanza hacia la Industria 4.0, estas capacidades ya no son solo un lujo: son esenciales para mantenerse competitivo, mejorar la eficiencia y lograr una visibilidad total del proceso.
Si bien las impresoras totalmente automáticas requieren una inversión inicial mayor, su costo total de propiedad (TCO) suele ser significativamente menor con el tiempo. Esto se debe a su capacidad para ofrecer mayores rendimientos, reducir los costos laborales y minimizar el retrabajo. Al evaluar el equipo, no se centre sólo en el precio de compra: mire el panorama general. Es importante evaluar el TCO durante 3 a 5 años para comprender verdaderamente los beneficios financieros a largo plazo de invertir en una impresora de alta calidad. Este enfoque garantiza que usted está realizando una inversión inteligente que se amortiza con el tiempo, no sólo en el momento de la compra.
El retorno de la inversión de su impresora de soldadura en pasta depende de varios factores clave: volumen de producción, reducción de defectos y ahorro de mano de obra. Una impresora automática de alta calidad normalmente se amortiza en un plazo de 12 a 24 meses para operaciones de volumen medio a alto, gracias a la reducción de desechos, una mayor eficiencia y menos intervenciones manuales. Al reducir los defectos y optimizar el rendimiento, la impresora adecuada se amortizará rápidamente, lo que la convierte en una buena inversión para los fabricantes que buscan ampliar la producción sin comprometer la calidad.
Al elegir la impresora adecuada, no olvide tener en cuenta los costos ocultos, como la capacitación del operador, el mantenimiento regular, los consumibles y el posible tiempo de inactividad. Estos factores pueden afectar significativamente su rentabilidad general. Proveedores líderes como I.C.T ofrecen capacitación integral y soporte continuo, lo que ayuda a los fabricantes a minimizar estos costos ocultos y mantener la producción funcionando sin problemas. Al optar por un proveedor que proporcione una solución SMT integral, puede evitar la molestia de tratar con varios proveedores y garantizar que su línea de producción siga siendo eficiente y rentable.
Elegir la soldadura en pasta adecuada es crucial para obtener resultados consistentes. Preste atención a factores como el tamaño de las partículas y la actividad del flujo para que coincidan con sus componentes y requisitos de proceso. El manejo adecuado es igualmente importante: asegúrese de que la pasta se almacene correctamente, se descongele gradualmente y se lamine de manera constante para mantener su viscosidad y rendimiento general. Estos pasos simples pero cruciales pueden afectar significativamente la calidad de su impresión, reduciendo los defectos y mejorando el rendimiento en la primera pasada.
Trabaje en estrecha colaboración con los proveedores de plantillas para ajustar parámetros como la relación de área, la relación de aspecto y las formas de apertura. Las plantillas bien diseñadas son clave para una liberación confiable de la pasta, especialmente cuando se trabaja con componentes de paso fino (como 0201 o 0,4 mm de paso). La optimización del diseño de la plantilla garantiza que se deposite la cantidad correcta de pasta, lo que evita problemas como soldadura insuficiente o puentes de soldadura, que pueden afectar la calidad y el rendimiento del producto final.
Ajuste parámetros clave como la presión de la rasqueta, la velocidad de impresión y la separación de la plantilla para cumplir con los requisitos específicos de cada tipo de producto. Ajustar estas configuraciones en función de los materiales y las características de la placa es esencial para lograr impresiones consistentes y de alta calidad. Además, la verificación periódica de los parámetros garantiza que la máquina permanezca calibrada, evitando desviaciones con el tiempo y manteniendo un rendimiento óptimo en cada ejecución de producción.
Para mantener su proceso de impresión funcionando sin problemas y de manera eficiente, establezca un programa programado de calibración y mantenimiento preventivo. Inspeccione periódicamente las plantillas y los componentes de impresión para evitar que los problemas se agraven. Un equipo bien mantenido no sólo prolonga la vida útil de la impresora, sino que también garantiza una calidad de salida constante. La atención proactiva previene la disminución gradual del rendimiento, lo que reduce la probabilidad de costosas reparaciones y tiempos de inactividad, y garantiza que su impresora funcione de la mejor manera a largo plazo.
Haga coincidir el tipo de impresora (manual, semiautomática o completamente automática) y la configuración con su volumen de producción y combinación de productos específicos.
Priorice la alta precisión, la repetibilidad y la capacidad de paso fino, garantizando que la impresora satisfaga las necesidades actuales y futuras.
Garantice una integración perfecta con los sistemas SPI y retroalimentación de circuito cerrado para maximizar el rendimiento y minimizar los defectos.
Evalúe el costo total de propiedad (TCO) en lugar de solo el precio de compra inicial para realizar una inversión inteligente a largo plazo.
Elija un socio confiable que ofrezca soporte técnico sólido y soluciones SMT integrales para garantizar que su línea de producción funcione sin problemas y de manera eficiente.
En I.C.T, somos más que un simple proveedor de máquinas de impresión de soldadura en pasta de alta calidad: somos su socio en la construcción de una línea de producción confiable, eficiente y rentable. Con nuestro soporte técnico integral y soluciones SMT personalizadas, ayudamos a los fabricantes a optimizar sus operaciones y lograr resultados consistentes y de alta calidad. ¿Listo para mejorar tu línea SMT? Comuníquese con I.C.T hoy para analizar sus necesidades y obtener recomendaciones de expertos que se alineen con sus objetivos de producción.
